双法兰90度弯管流体连接接头结构

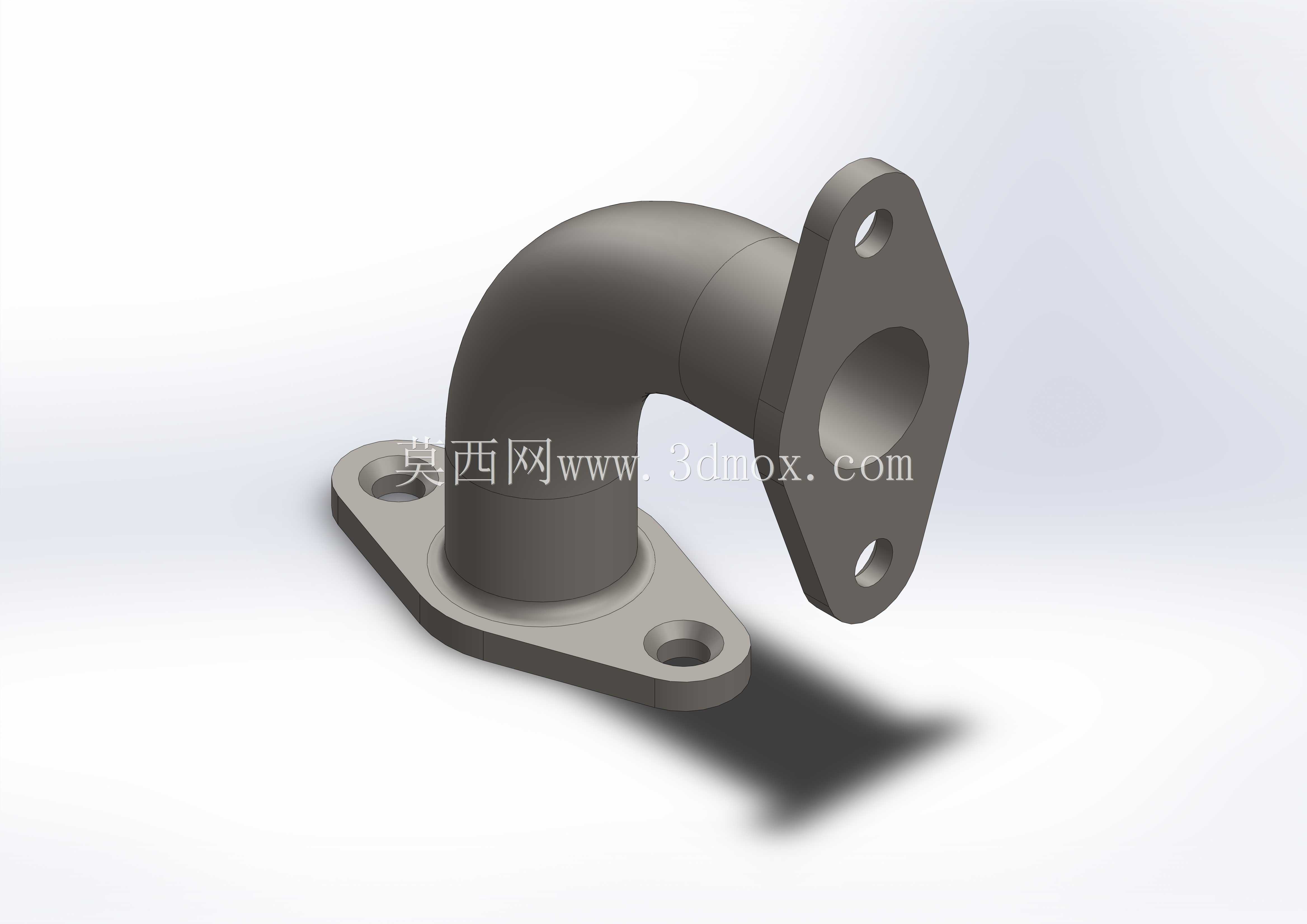

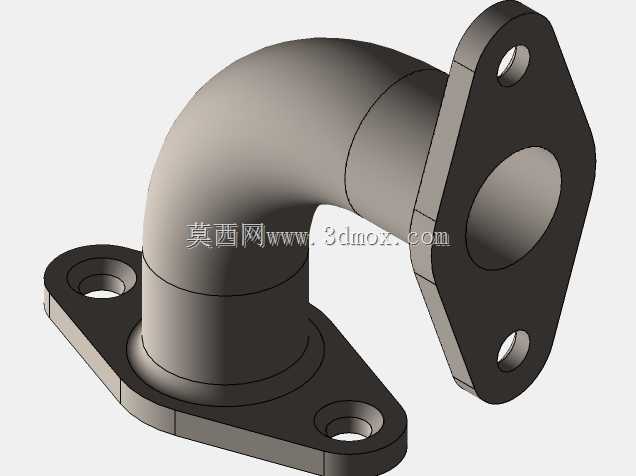

　　在流体输送管路系统的布设场景里，这类90度弯角的法兰连接接头是改变管路走向、衔接不同安装面管路的核心连接件，常见于液压动力回路、低压给排水管路、小型气动输送系统、内燃机周边辅机管路等场景，用来抵消管路布设时的空间走向偏差，同时保证连接位置的密封可靠性，避免流体在转向位置出现紊流、压损过大或者连接松脱泄漏的问题。从结构设计逻辑来看，这款接头采用一体式弯管成型结构，两端分别设置菱形法兰安装面，区别于常规圆形法兰的设计，菱形法兰的两个安装孔位沿法兰长轴分布，在安装空间受限的场景下，能够减少法兰占用的周向安装空间，适合布置在设备侧壁、机体边角等圆形法兰无法完成螺栓固定的位置。弯管主体采用等通径圆弧过渡设计，

　　转弯位置的曲率半径经过匹配通径尺寸核算，避免直角转弯带来的流体冲蚀问题，流体经过转弯位置时可以顺着圆弧内壁平滑转向，减少局部压损，同时降低流体中杂质在转弯位置沉积堵塞的概率。两端的法兰密封面采用平面凸台结构，安装时配合对应厚度的密封垫片，通过两个螺栓穿过法兰上的光孔完成压紧固定，法兰上的安装孔位做了沉孔处理，螺栓锁紧后螺帽端面不会突出法兰表面，避免安装后和周边零部件产生干涉。从安装边界来看，下端法兰的安装面为水平基准面，两个安装孔的中心距适配常规小通径管路的安装孔位标准，上端法兰的安装面和下端法兰呈90度垂直布局，安装面朝向侧方，两个安装孔的中心距和下端法兰保持一致，保证两端连接的管路通径匹配，不会出现通径突变带来的流速异常问题。

　　弯管主体的外壁厚度均匀，在满足管路耐压强度要求的前提下，尽可能控制整体重量，同时外壁做了圆弧过渡处理，没有尖锐棱角，避免安装过程中划伤操作人员或者周边管线。在实际选型使用时，需要先确认两端法兰的安装孔位中心距和对接管路的法兰尺寸匹配，同时核算弯管的转弯高度和水平伸出长度，确认安装后弯管主体不会和周边的设备结构、其他管线产生位置干涉，安装时螺栓的锁紧扭矩需要控制在对应规格螺栓的推荐扭矩范围内，避免扭矩过大压裂法兰或者扭矩过小导致密封面压合不足出现泄漏。这类弯管接头相比焊接式的90度弯头，拆装维护更加便捷，不需要动火作业就可以完成管路的拆装更换，在需要经常拆解维护的设备管路场景中适用性更强，同时一体式的结构避免了焊接位置存在的焊缝腐蚀、

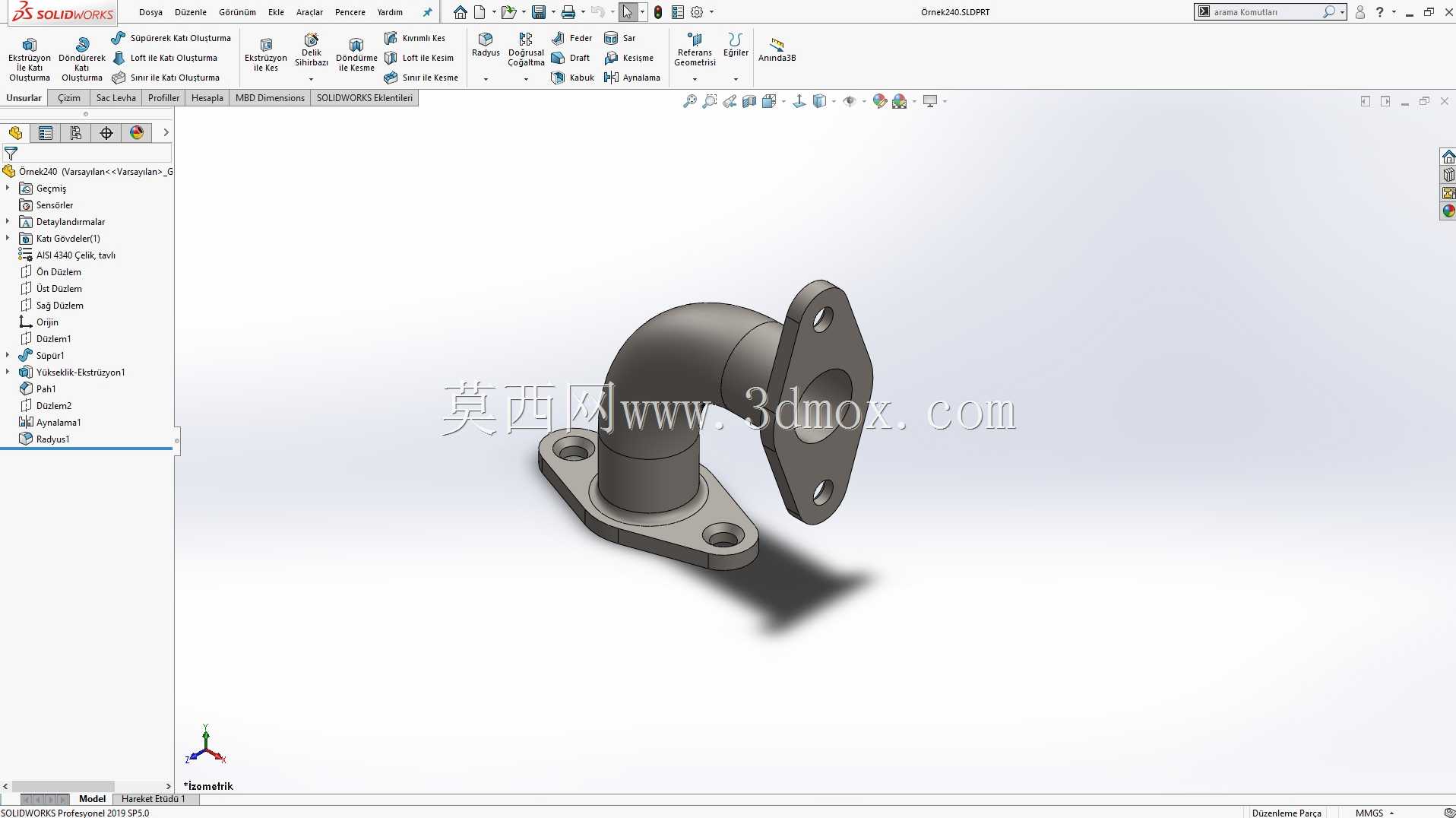

　　焊接变形导致的安装面错位问题，长期使用的可靠性更高。在三维建模过程中，这类零件的建模重点在于弯管部分的曲率控制和两端法兰的位置度保证，需要先确定两端法兰的安装面空间位置，再通过扫掠特征完成弯管主体的构建，最后对安装孔、密封凸台等细节特征做细化处理，建模时需要特别注意两端法兰安装孔的同轴度和位置度公差，避免加工完成后出现安装孔位错位无法装配的问题，同时弯管内壁的圆弧过渡要保证顺滑，不能出现台阶或者突变面，否则会影响流体的通过性能。
