UCT系列带座外球面滚柱轴承结构设计

　　在轻工输送、农业机械、小型加工设备的传动支撑场景中，UCT系列带槽型带座滚柱轴承是应用频次极高的支撑部件，这类轴承自带一体式铸造座体，不需要额外加工复杂的安装基座，能大幅缩短设备装配的调试周期，尤其适合安装面为型材框架、焊接机架的中小型传动布局。从实际工况适配来看，这类轴承主要承担径向载荷为主、伴随少量轴向窜动的转轴支撑需求，滚柱结构的滚动体相比同尺寸球轴承拥有更大的接触面积，在中低速、存在轻度冲击的运行环境下，承载能力比同规格外球面带座轴承高出30%左右，常见于皮带输送机从动辊、小型提升机导向辊、食品加工线传动辊的支撑点位。

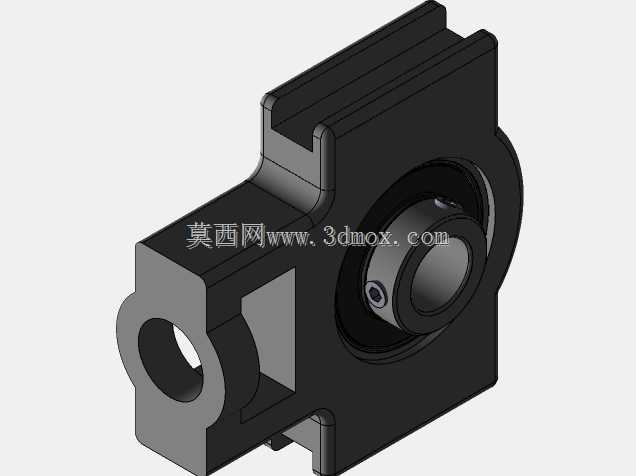

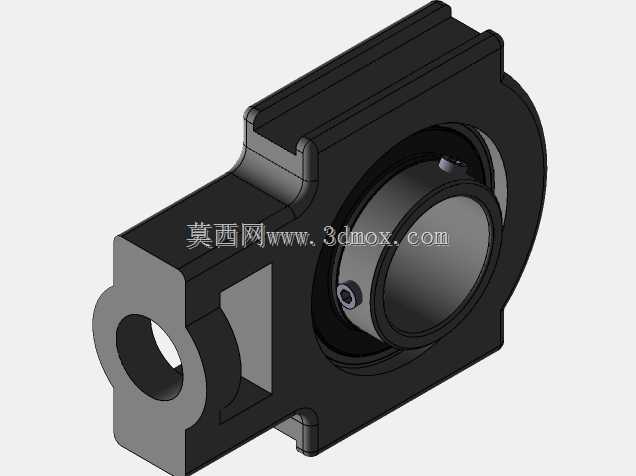

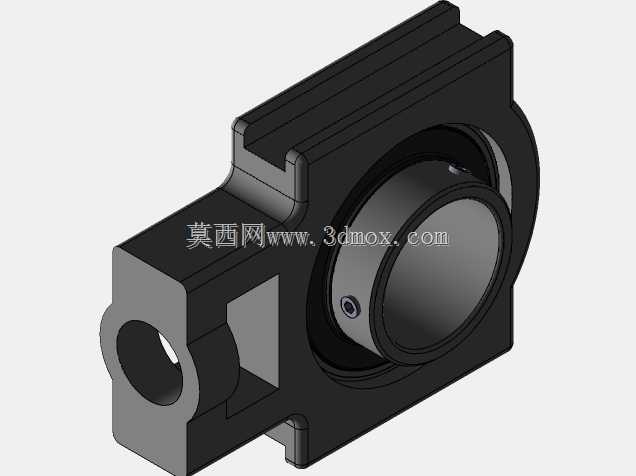

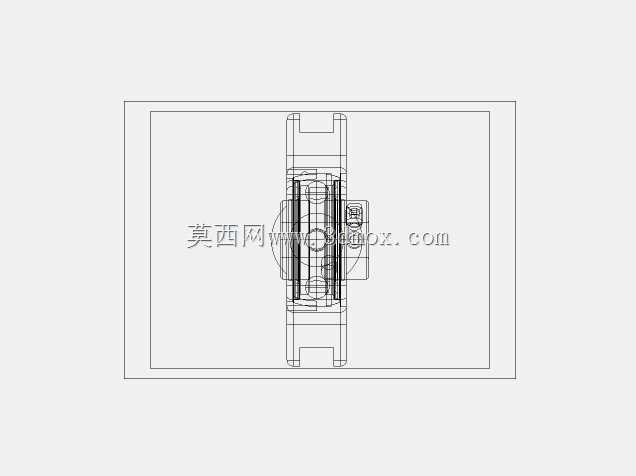

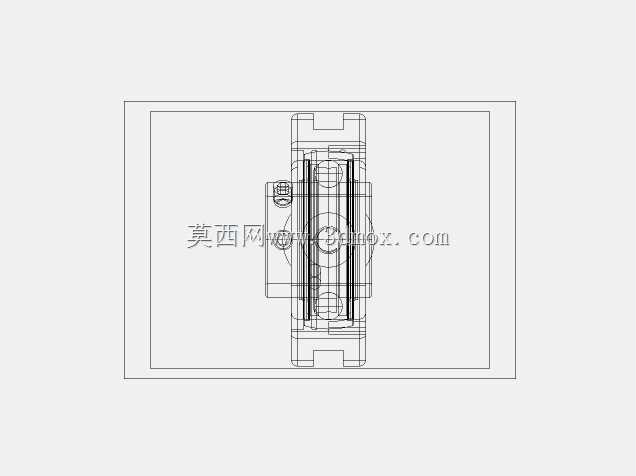

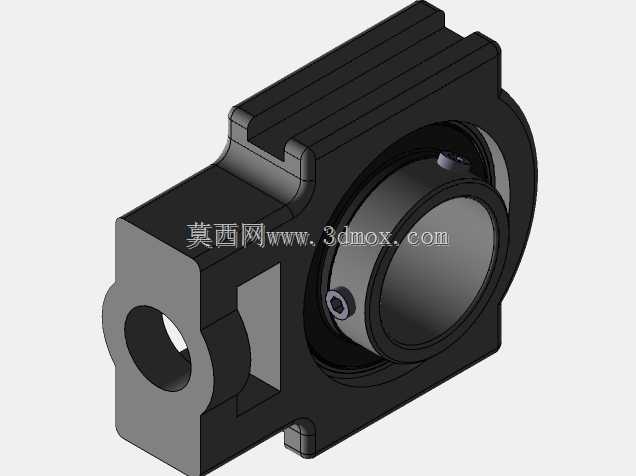

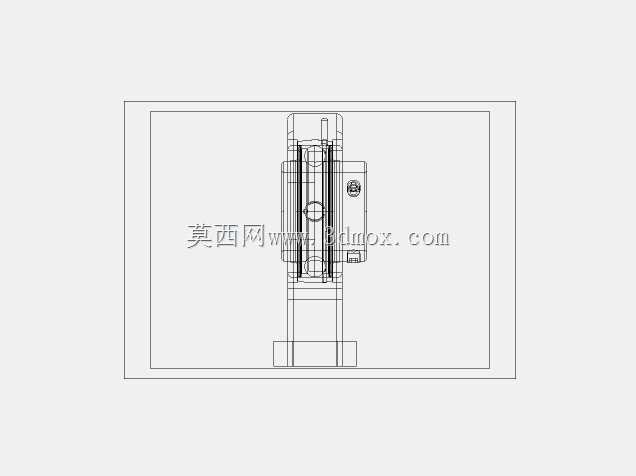

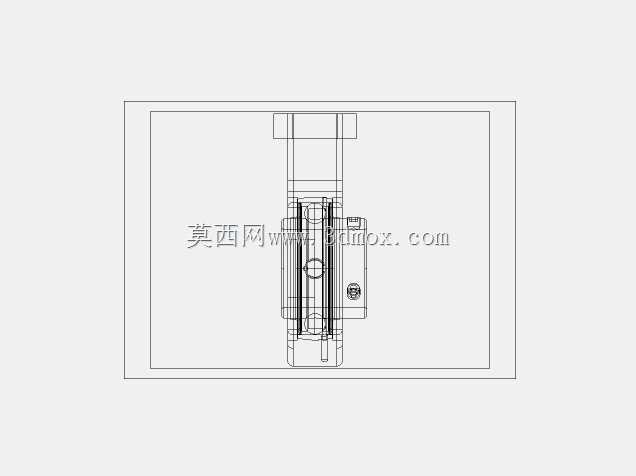

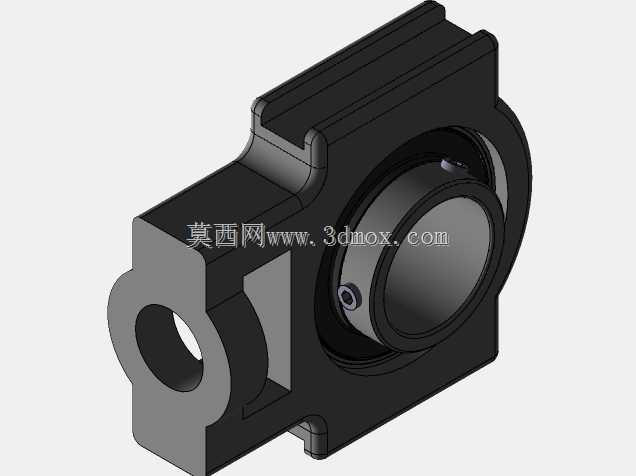

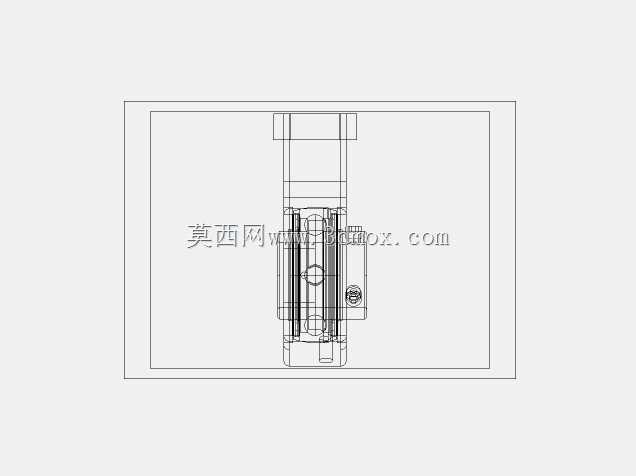

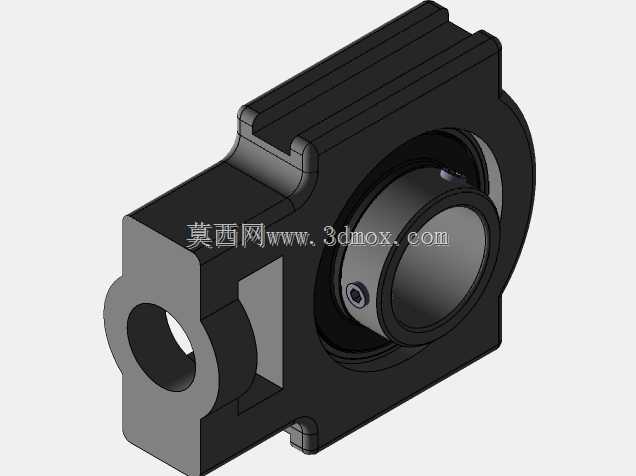

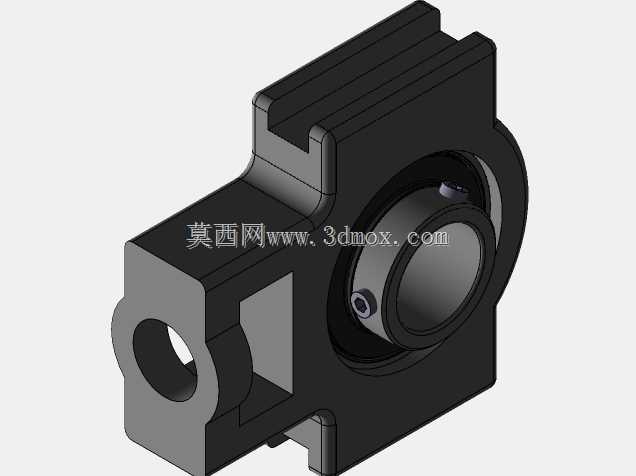

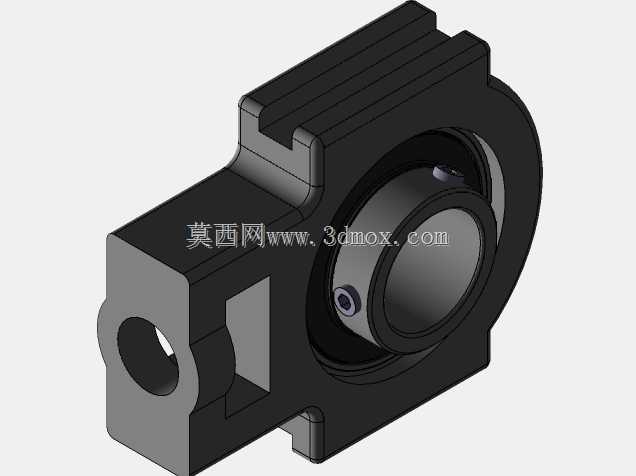

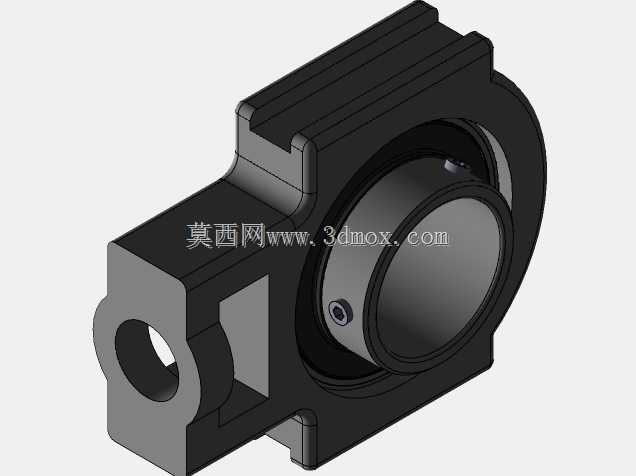

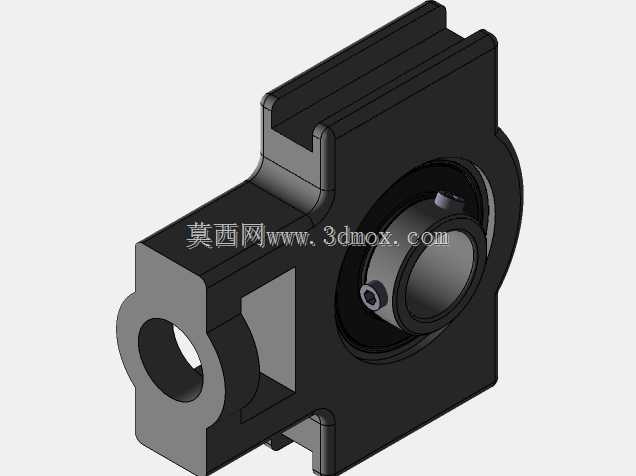

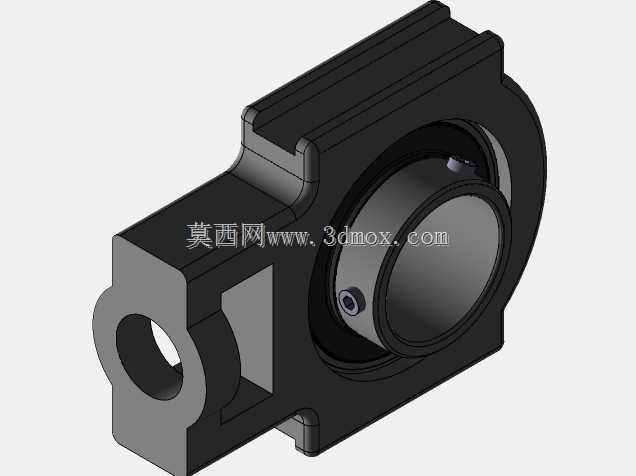

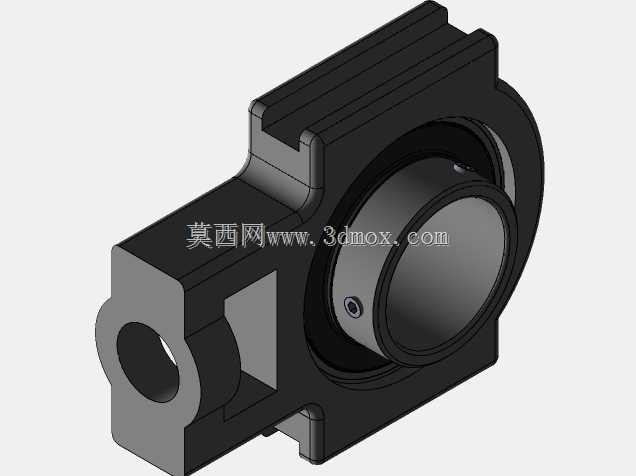

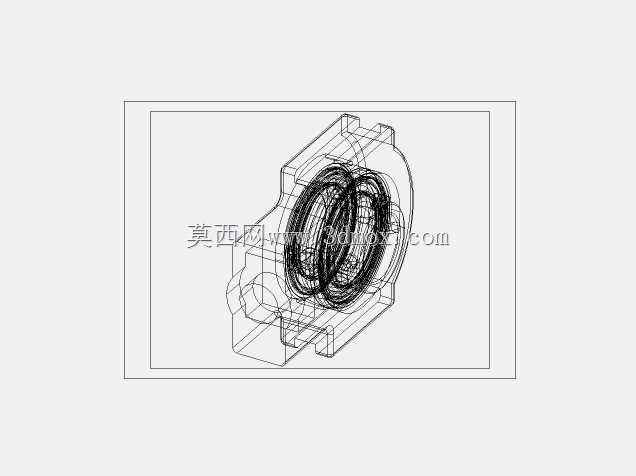

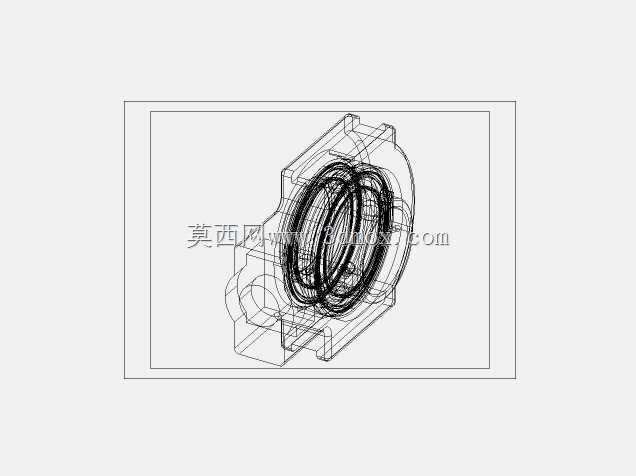

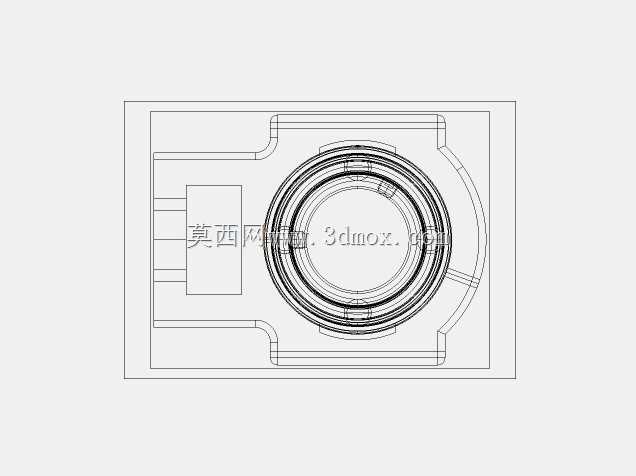

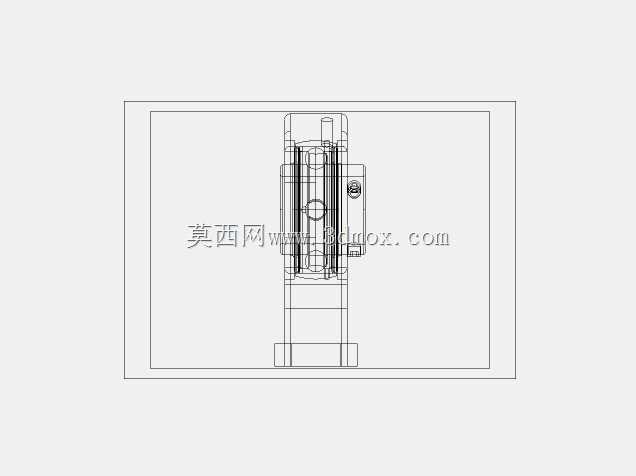

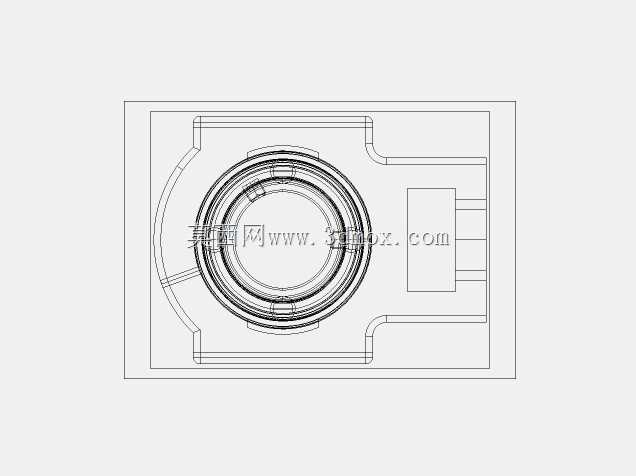

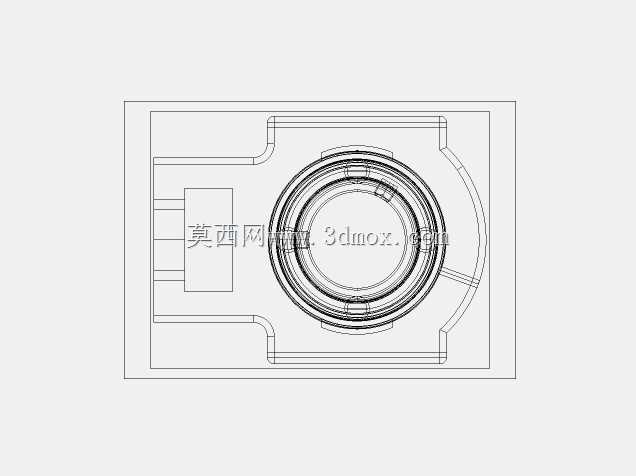

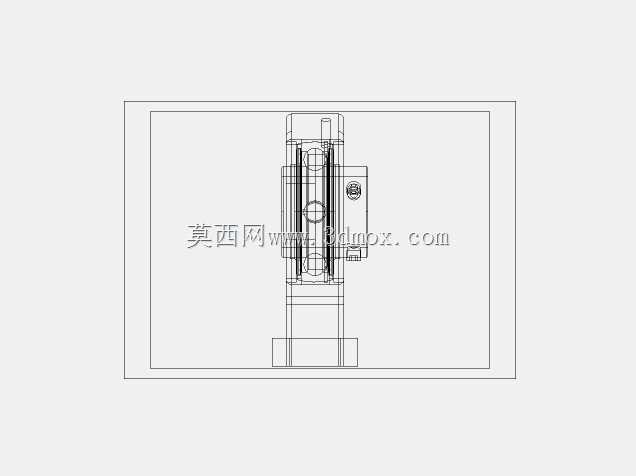

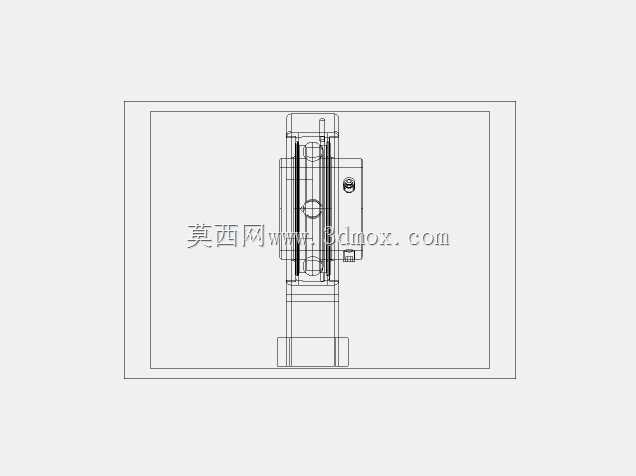

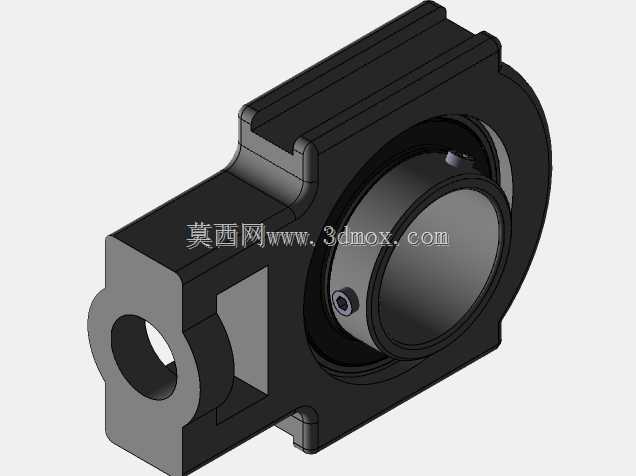

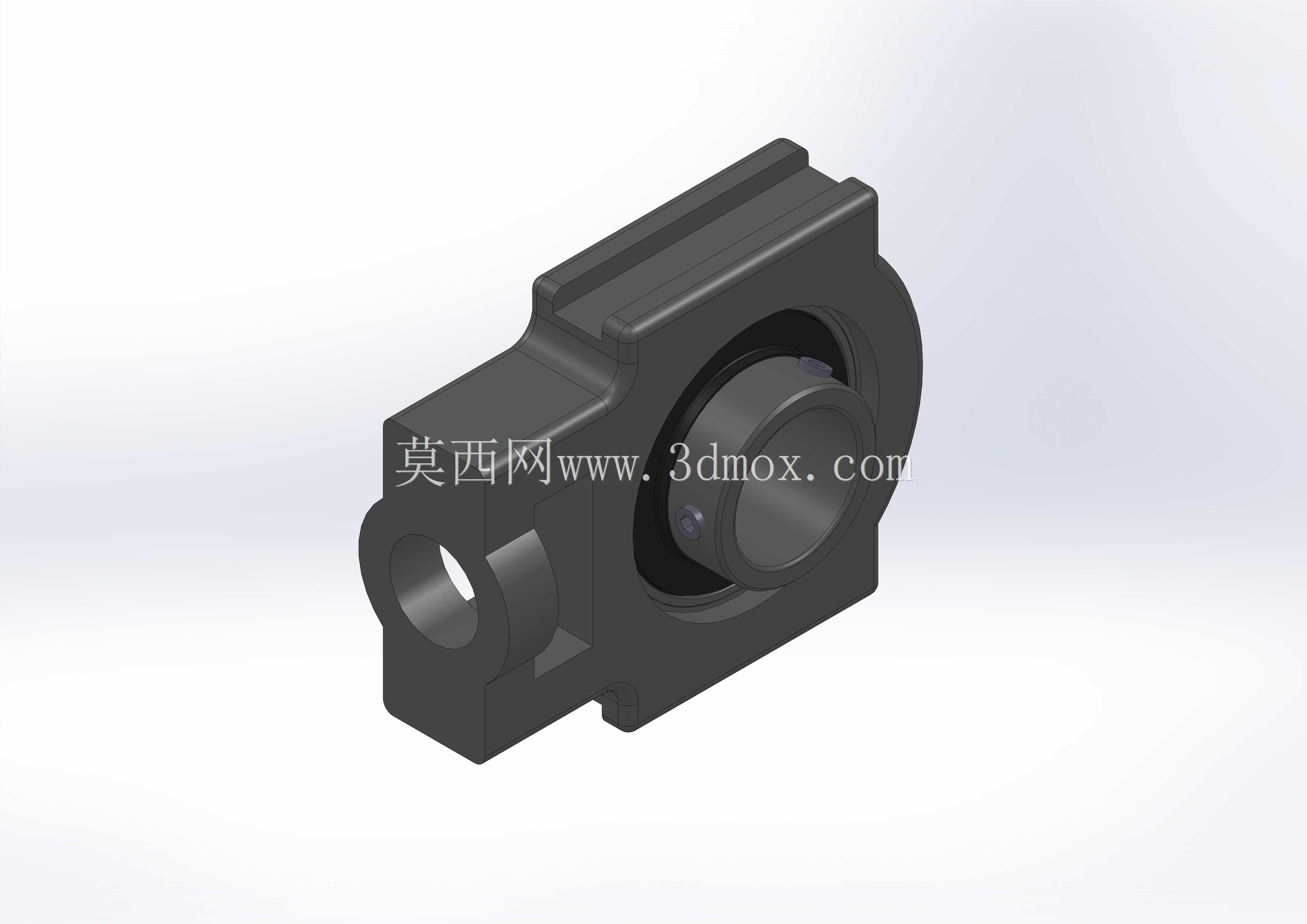

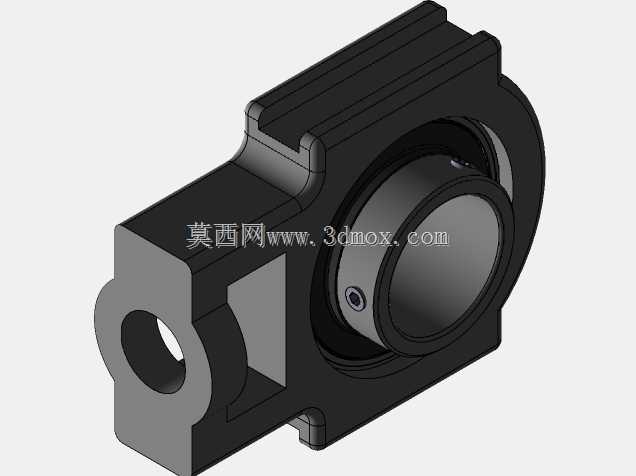

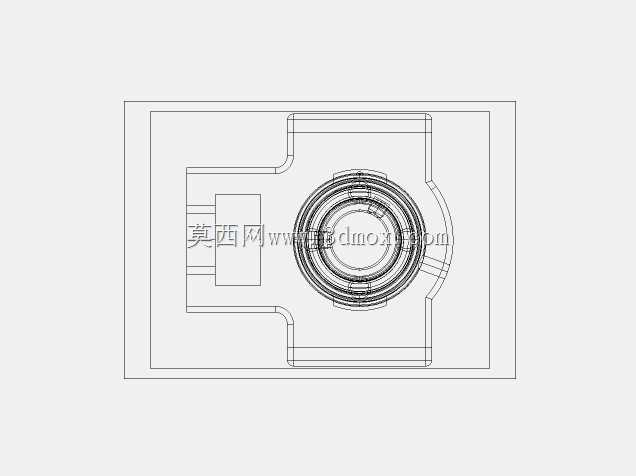

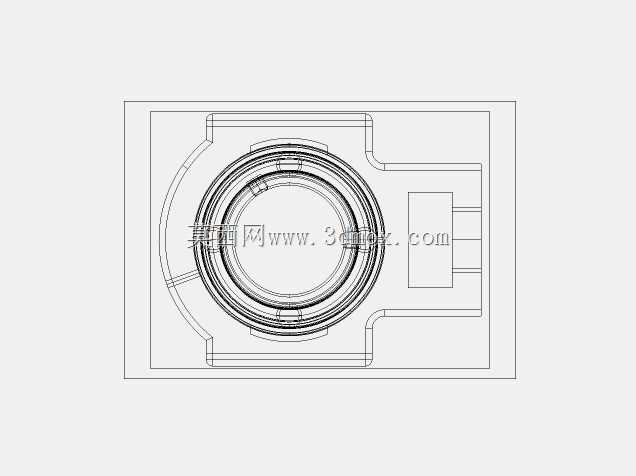

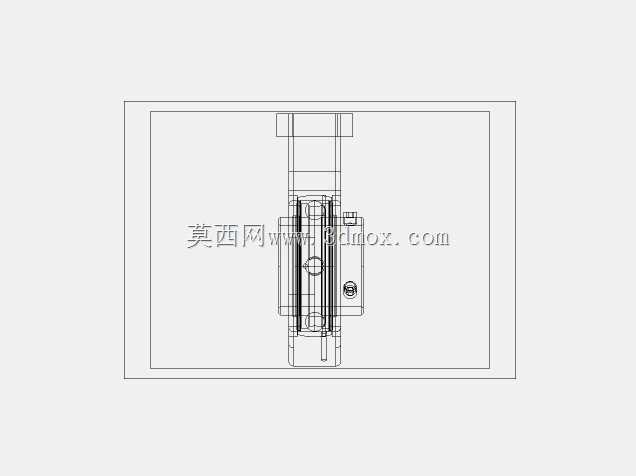

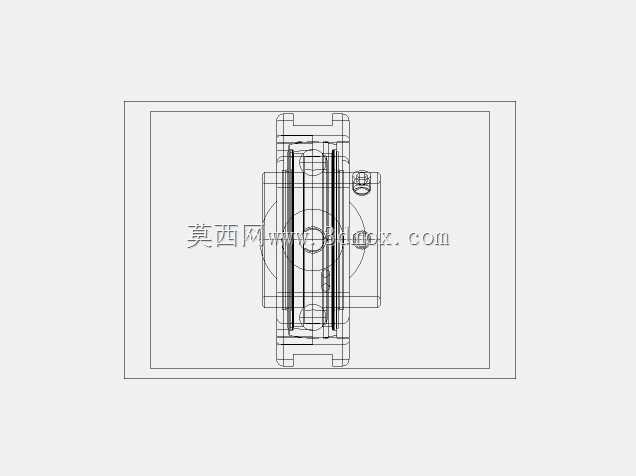

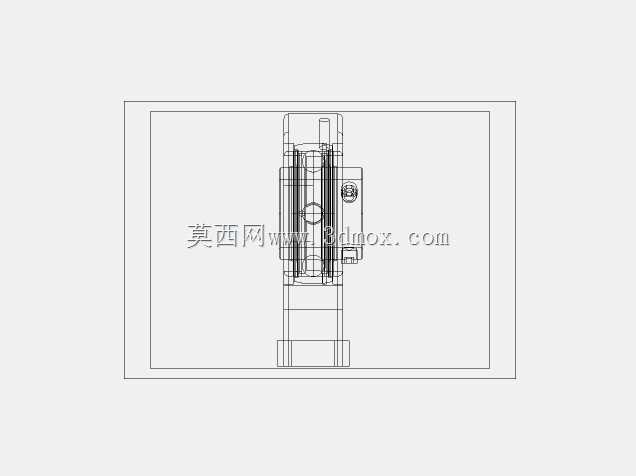

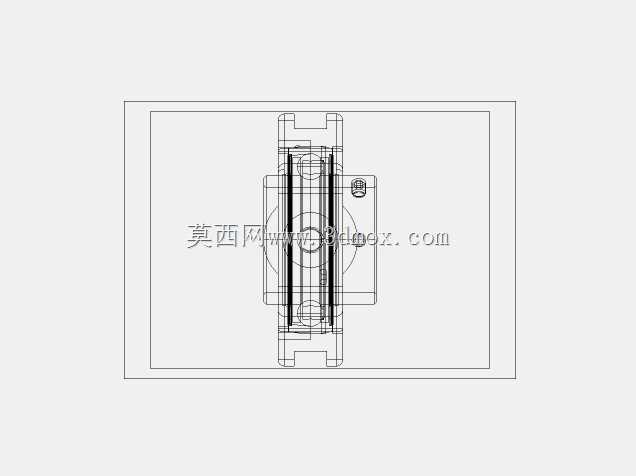

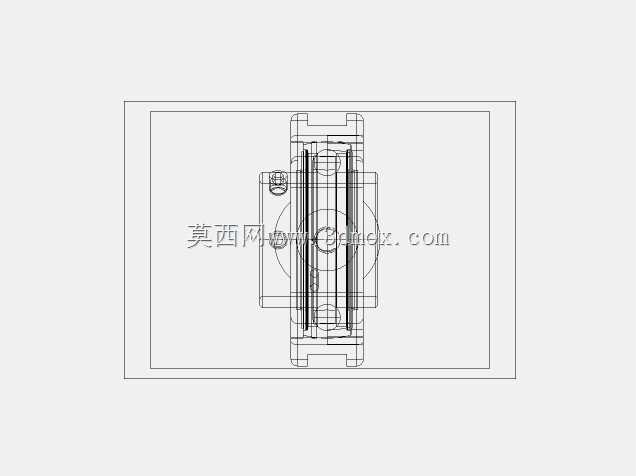

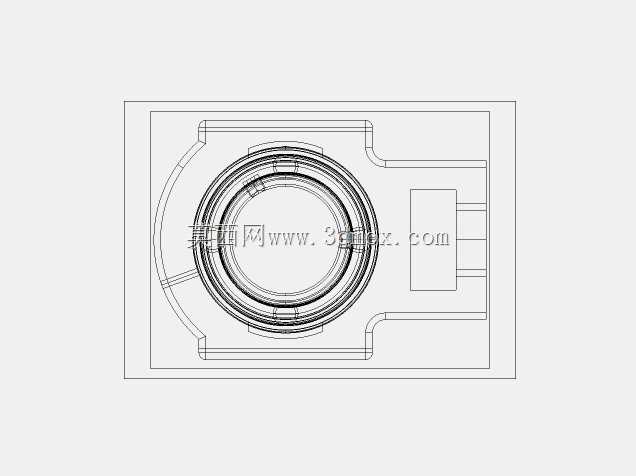

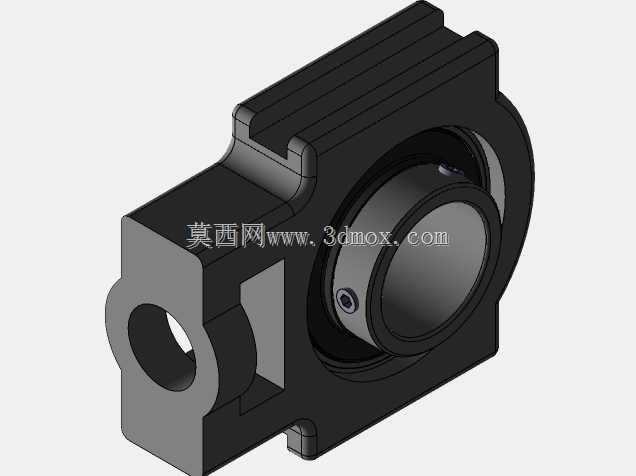

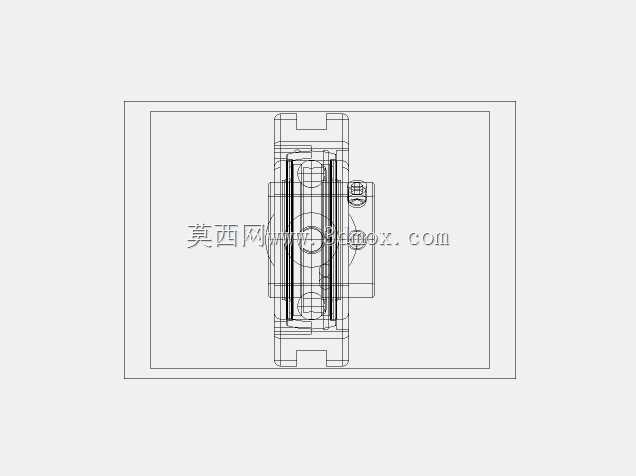

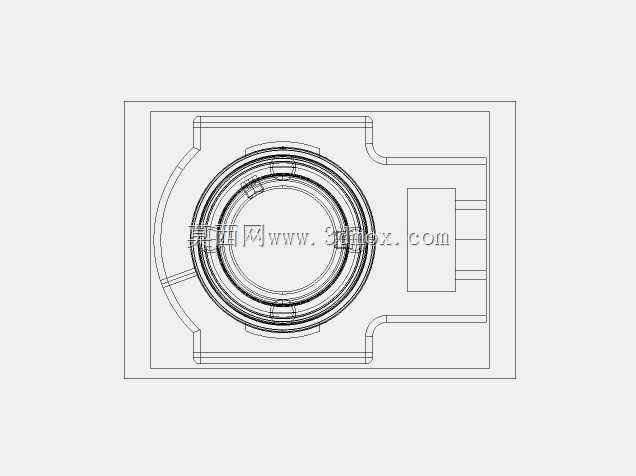

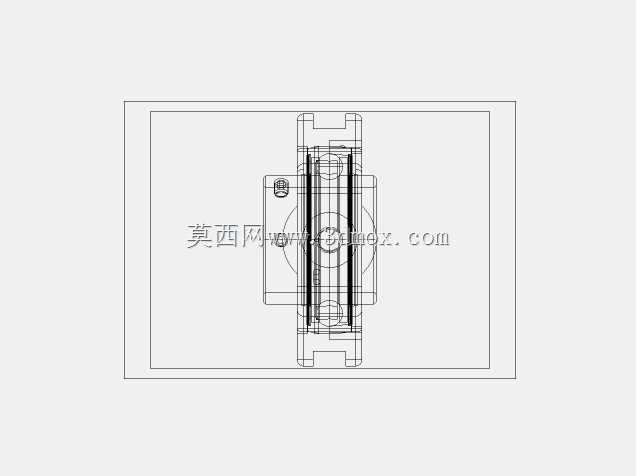

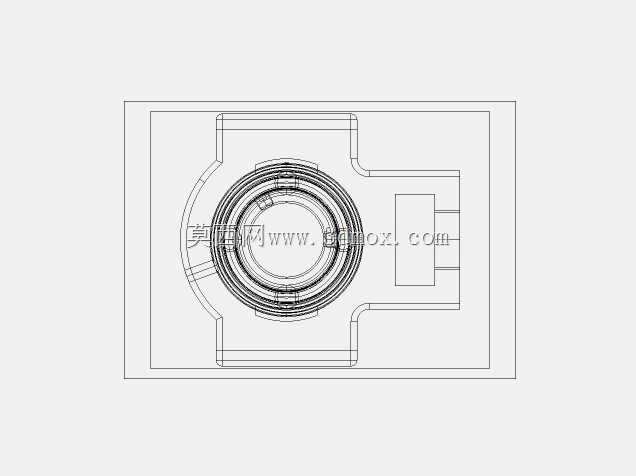

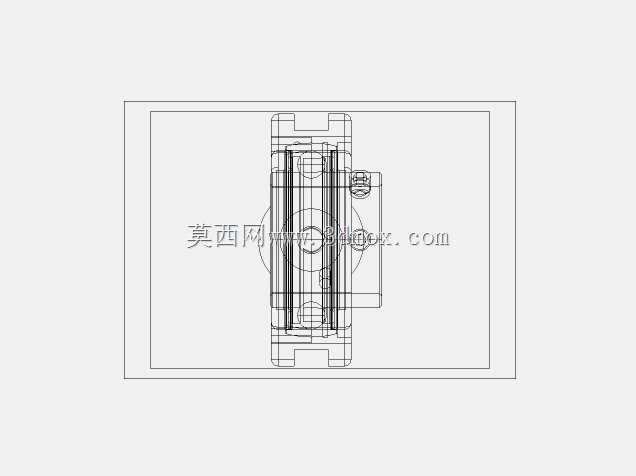

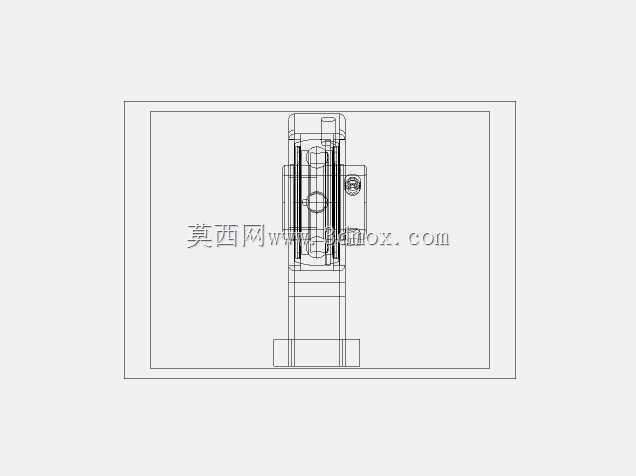

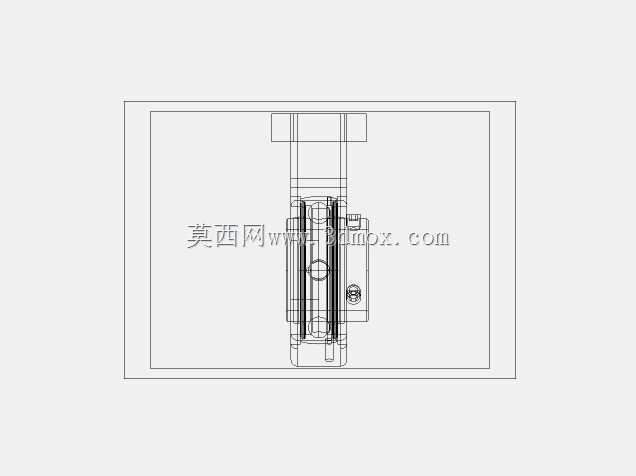

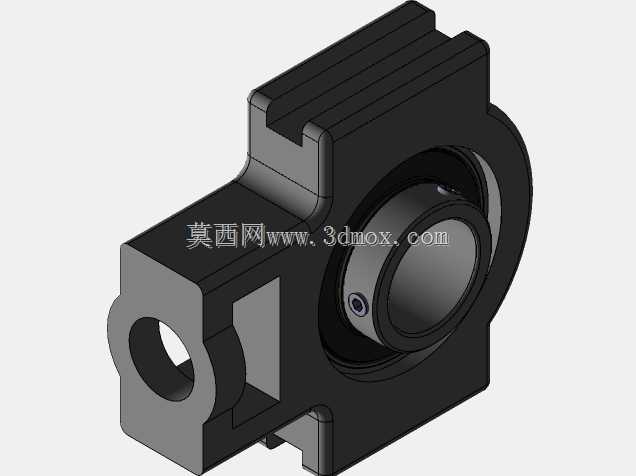

　　从结构设计逻辑来看，这个系列的轴承采用座体与轴承芯分体组合的设计思路，座体为铸铁一体铸造成型，顶部开设的通槽是核心安装特征，安装时不需要从轴端穿入固定，只需要将槽口对准机架上预设的T型螺栓或者焊接螺柱，滑入到位后锁紧螺母即可完成固定，这种设计给后期维护更换带来了极大便利，不需要拆解整根轴上的链轮、辊筒等传动件，就能快速完成轴承的替换，在连续生产的产线设备维护中，能大幅降低停机时长。座体侧面的安装定位面做了加厚处理，锁紧螺栓的沉孔位置做了加强筋过渡，避免锁紧时应力集中导致座体开裂，轴承芯与座体的配合采用球面自适应结构，当机架加工存在少量形位公差、轴运行中出现轻微挠曲变形时，轴承芯可以在座体内自动微调角度，补偿安装误差，避免滚动体出现偏载磨损，延长整体使用寿命。

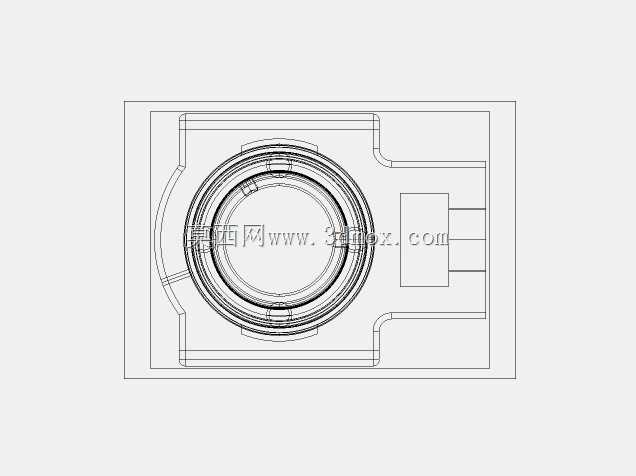

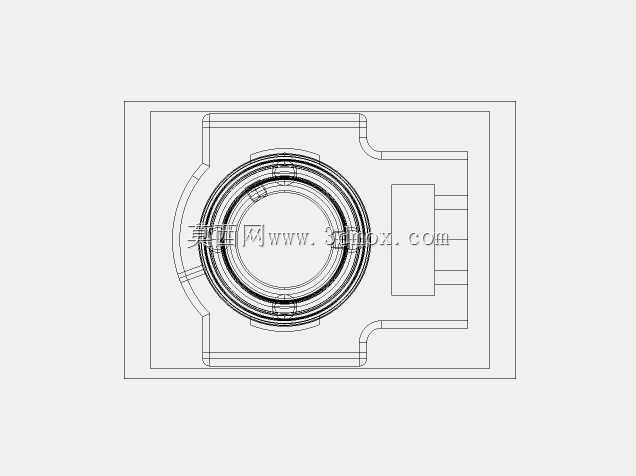

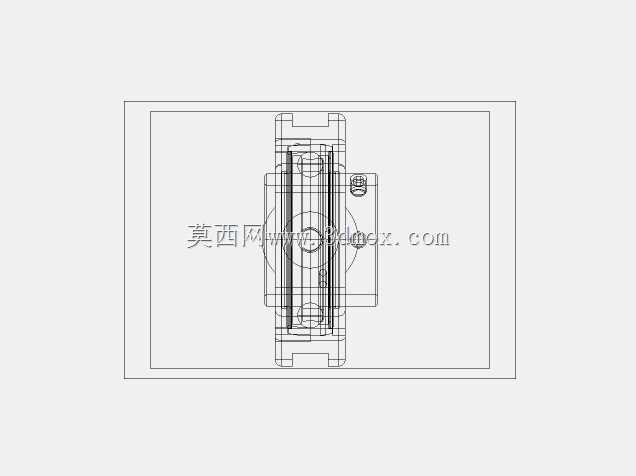

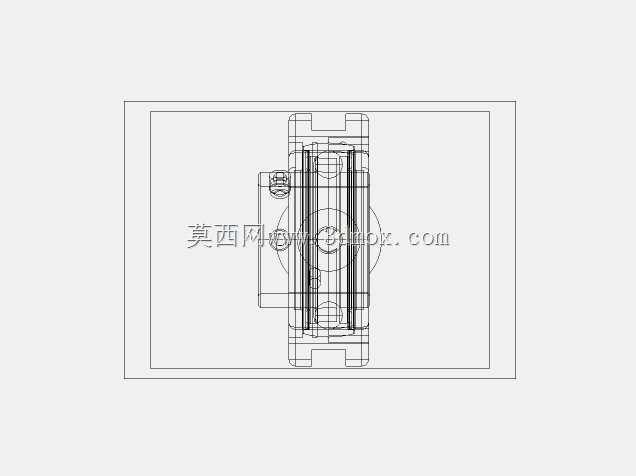

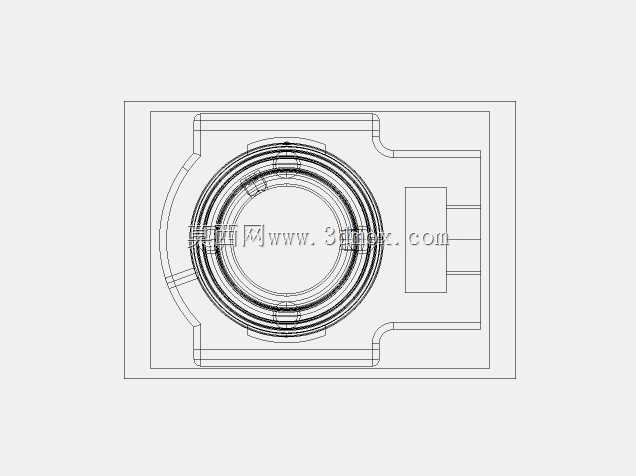

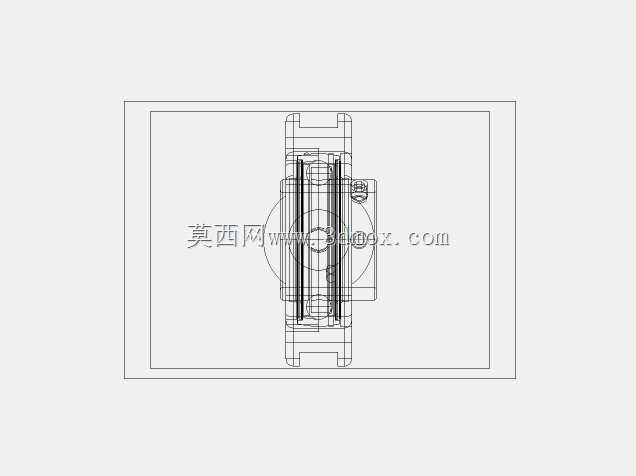

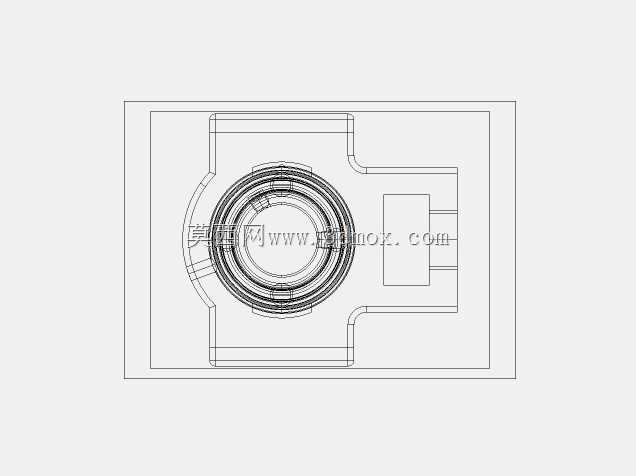

　　从安装边界尺寸来看，这个系列的轴承座安装槽的中心距、槽宽、轴承内孔尺寸都遵循通用的行业互换标准，以常见的UCT208、UCT209、UCT210型号为例，内孔尺寸分别对应40mm、45mm、50mm的常规轴径，座体总宽度、安装槽的长度范围都适配常用的40系、50系工业铝型材以及同等厚度的碳钢焊接机架，座体底部到轴承内孔中心的高度尺寸统一，同系列不同型号在替换时不需要调整轴的中心高度，能直接互换。轴承芯上自带的顶丝结构用于轴与轴承内圈的锁紧，顶丝的尖端做了淬硬处理，锁紧时能嵌入轴表面的浅坑，避免运行过程中内圈与轴出现相对转动，顶丝的位置设置在轴承内圈的侧面，不会干涉密封件的安装，轴承两端自带的接触式橡胶密封圈能阻挡粉尘、水渍进入轴承内部滚动体区域，在多尘、有少量喷淋的工况下也能保持稳定的润滑状态，不需要频繁补充润滑脂。

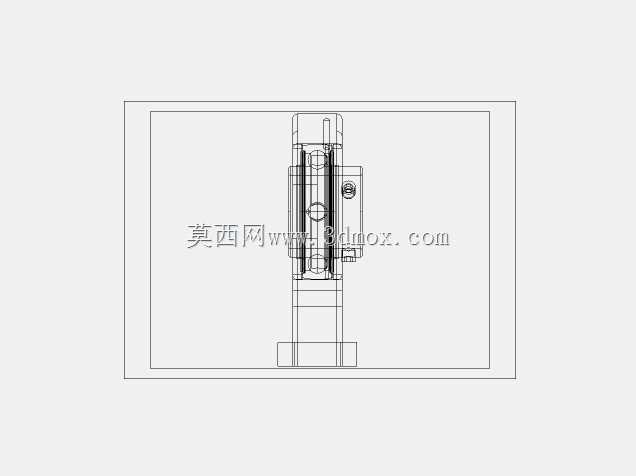

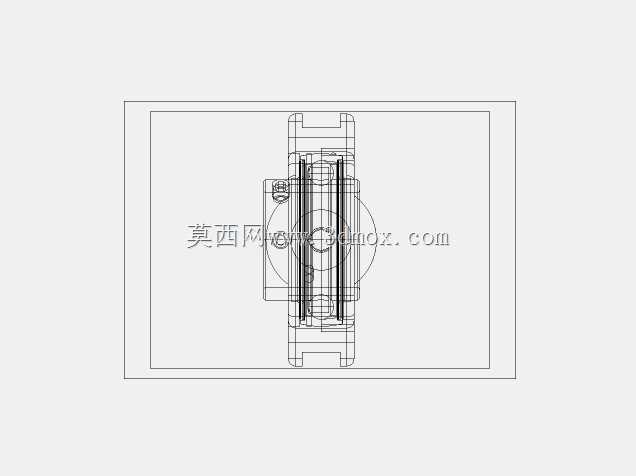

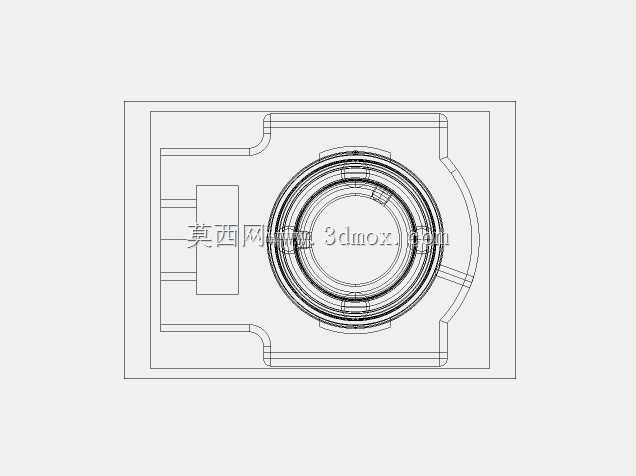

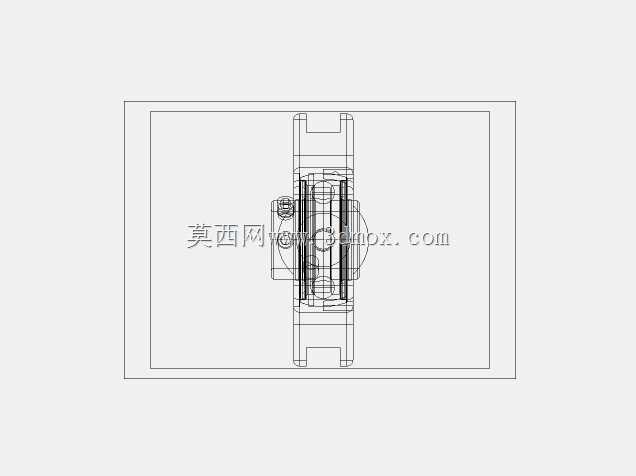

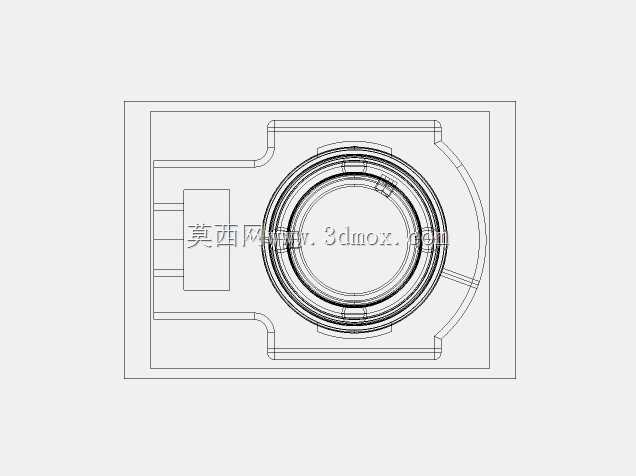

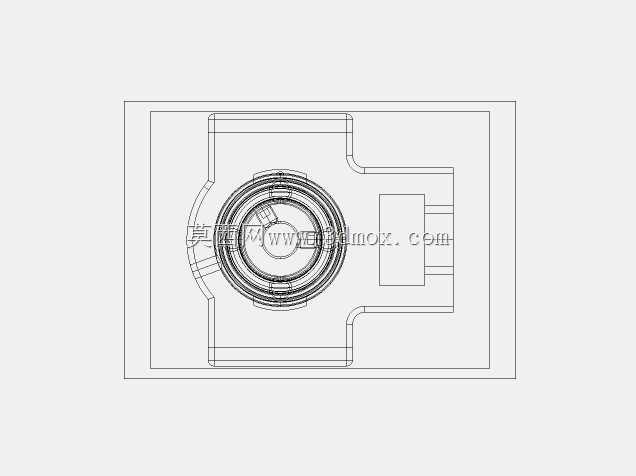

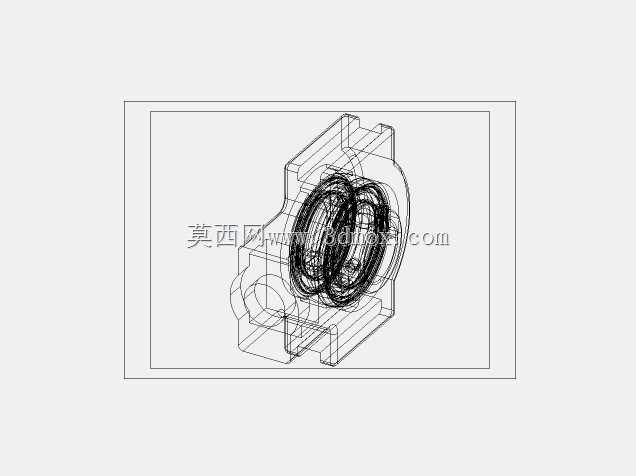

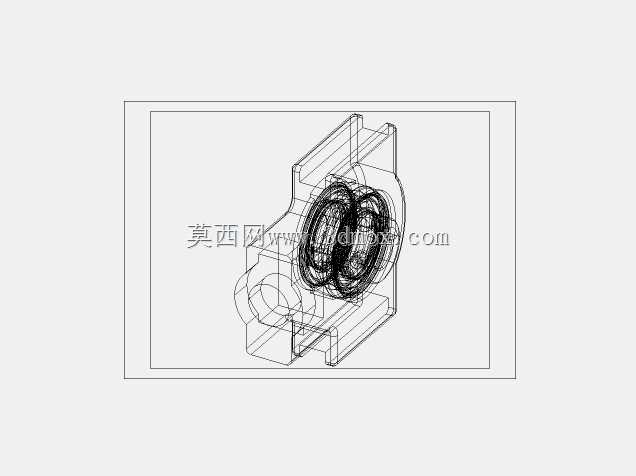

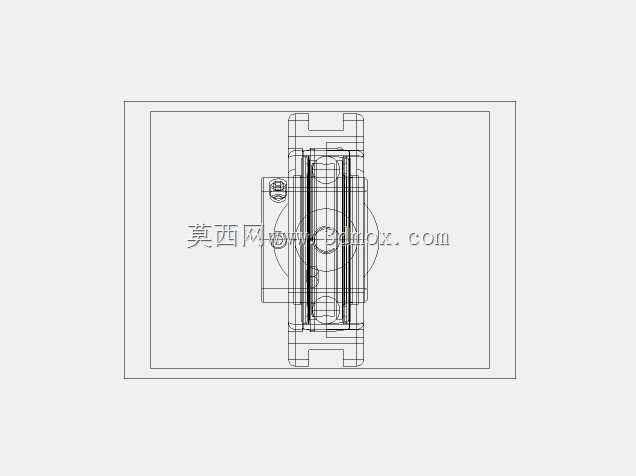

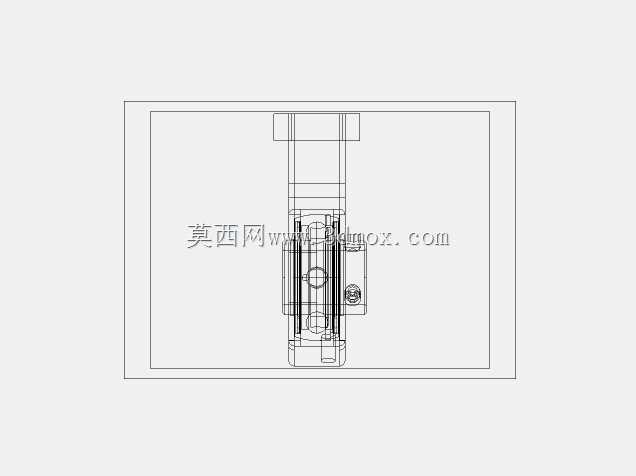

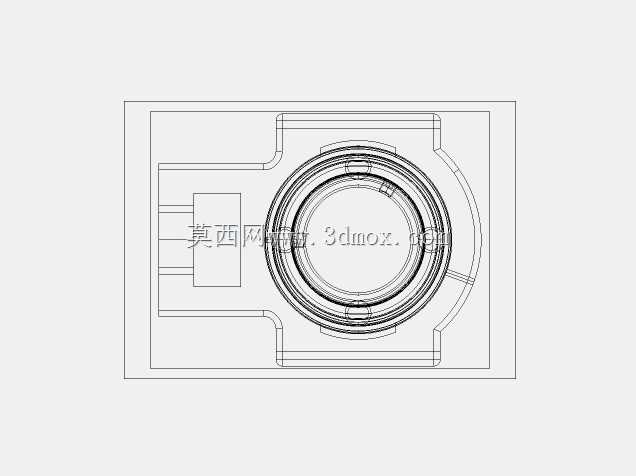

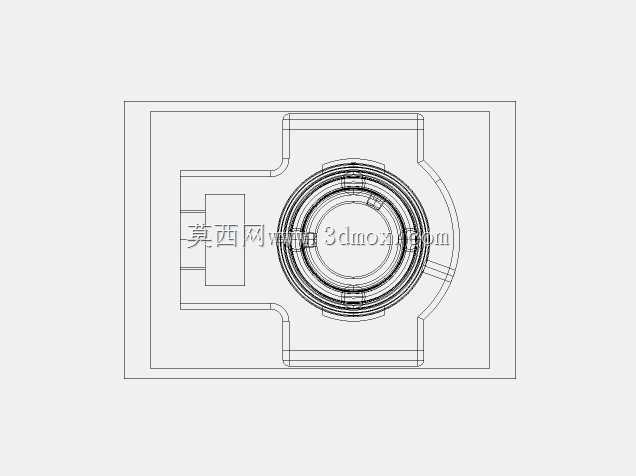

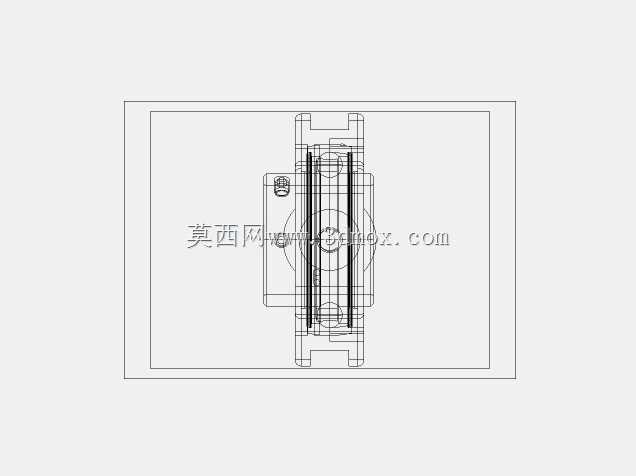

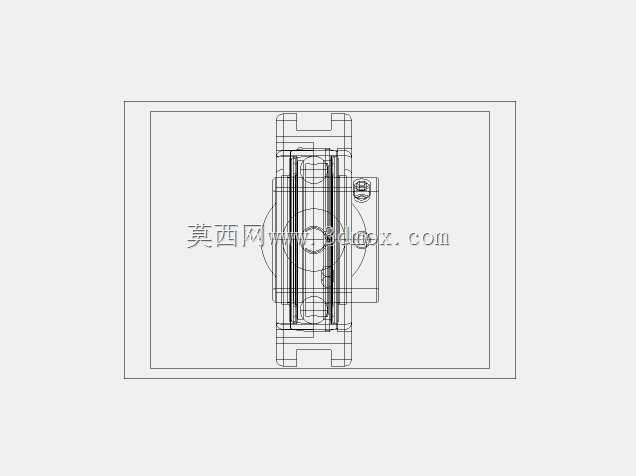

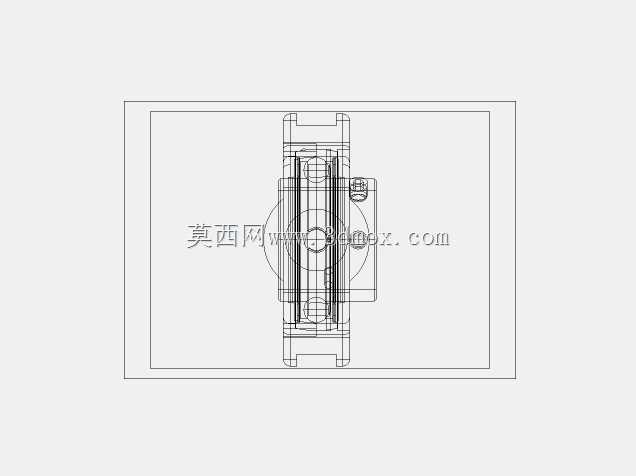

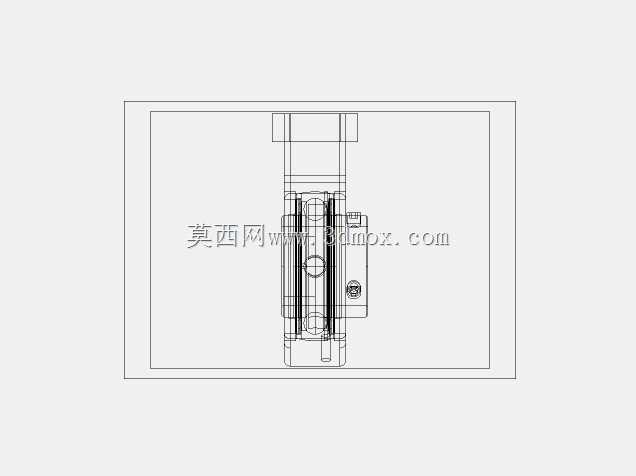

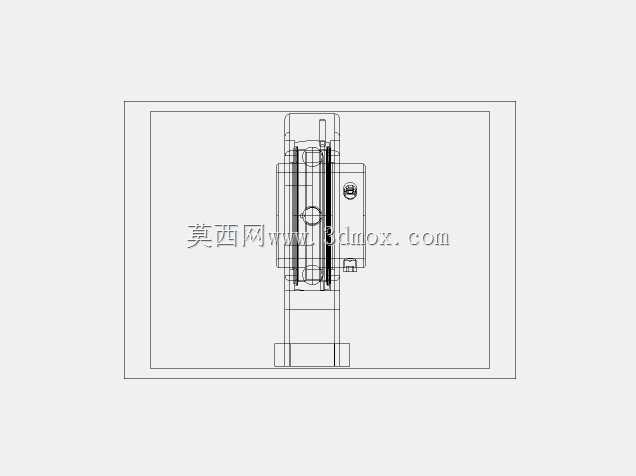

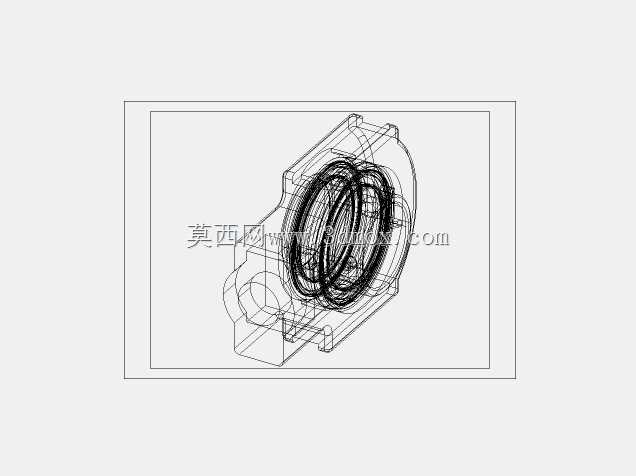

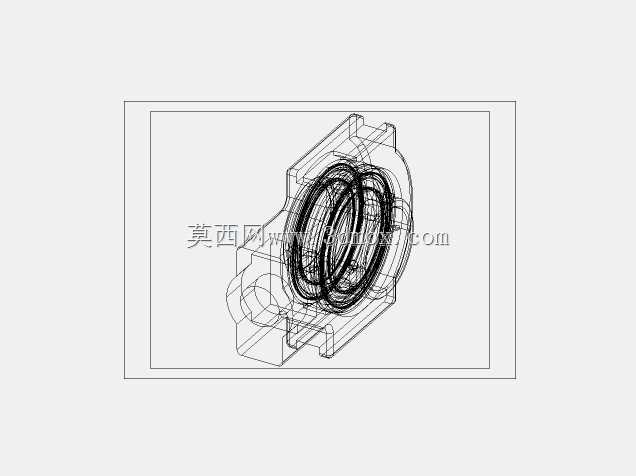

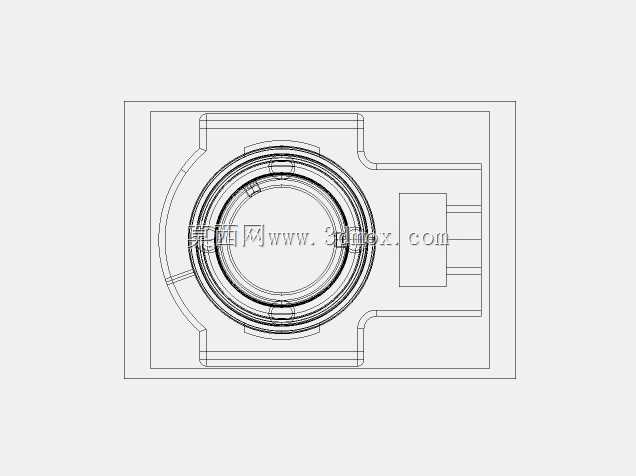

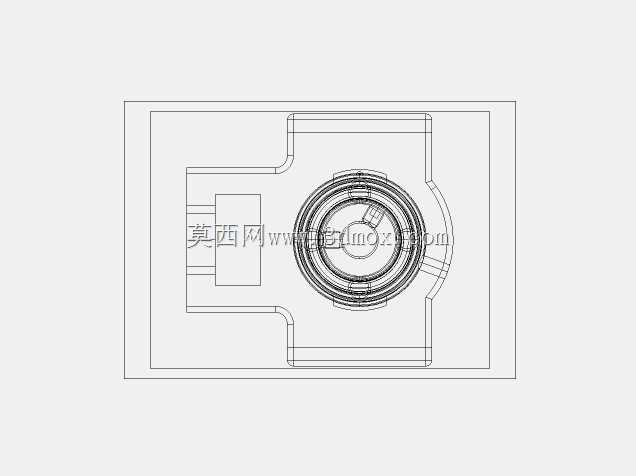

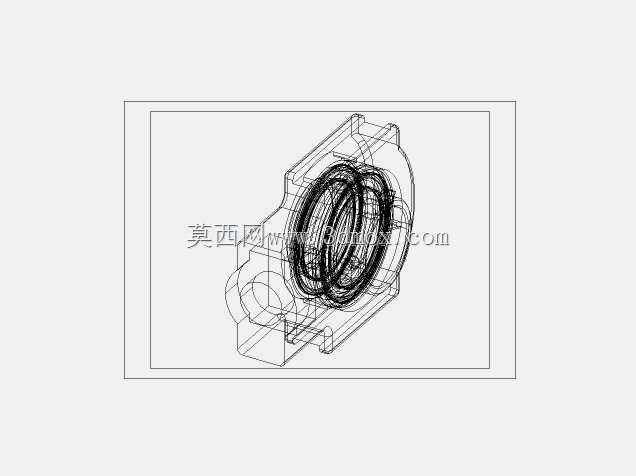

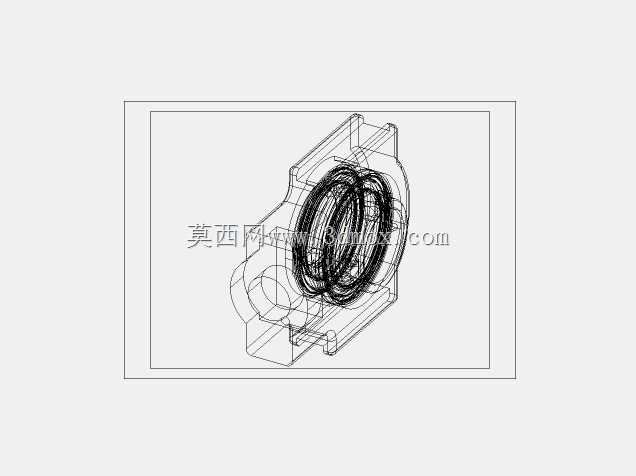

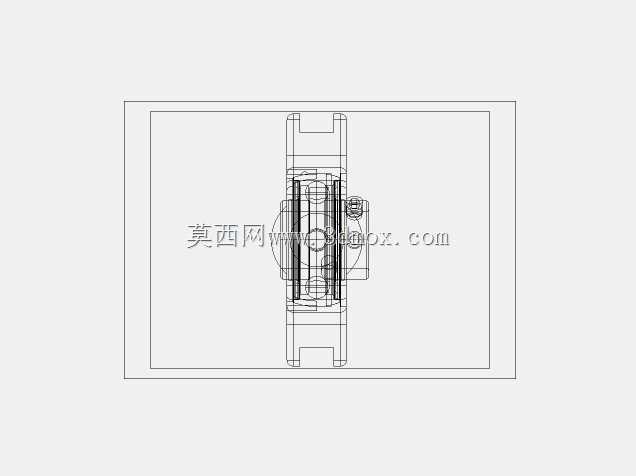

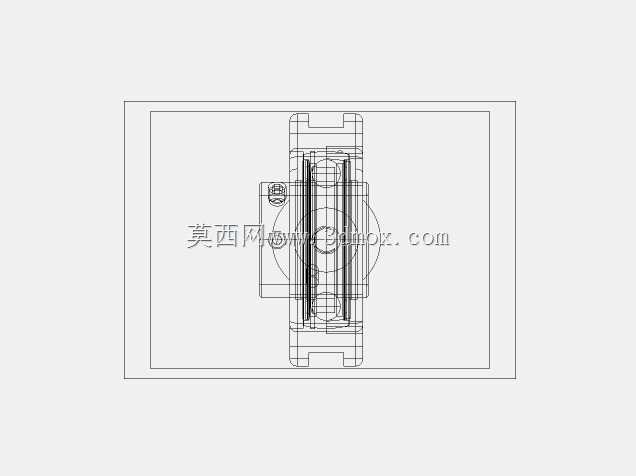

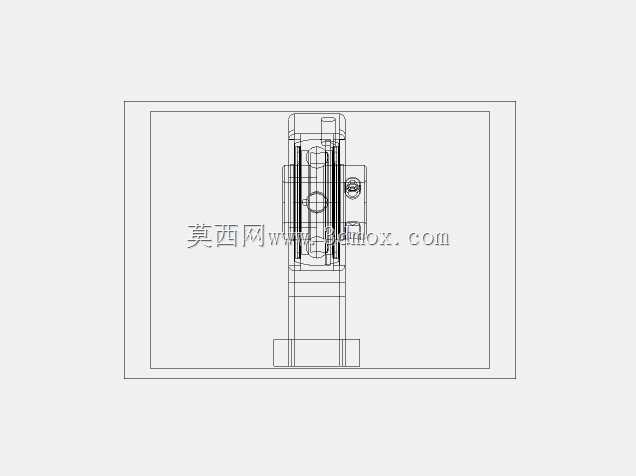

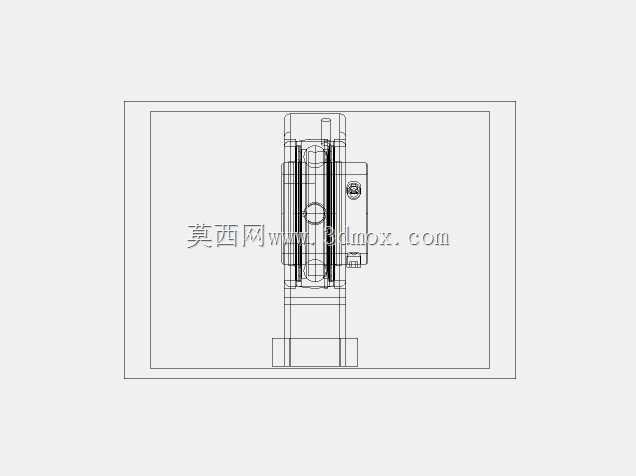

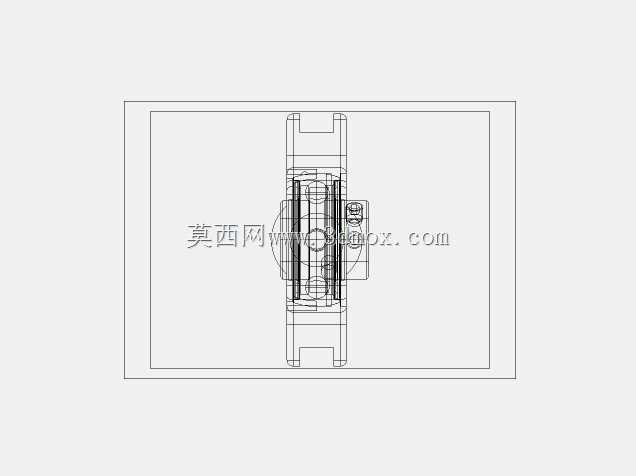

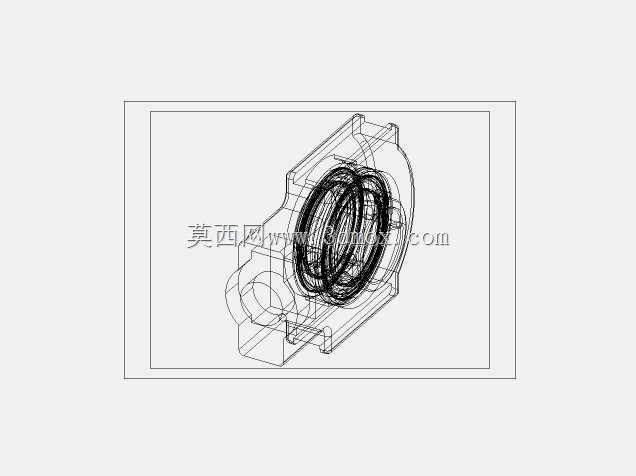

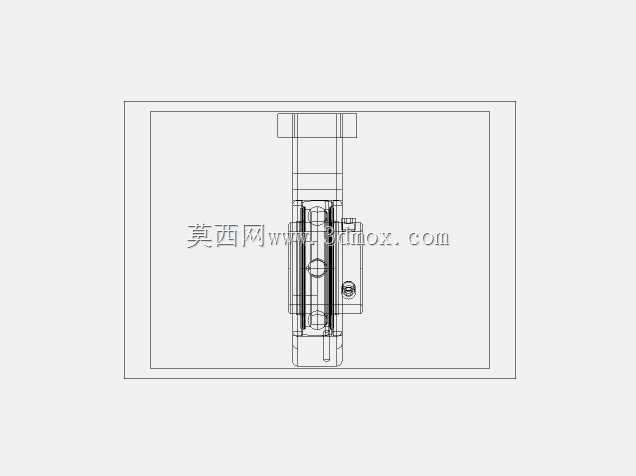

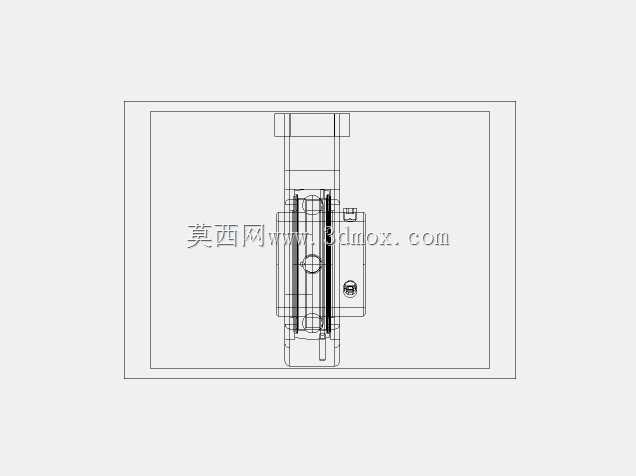

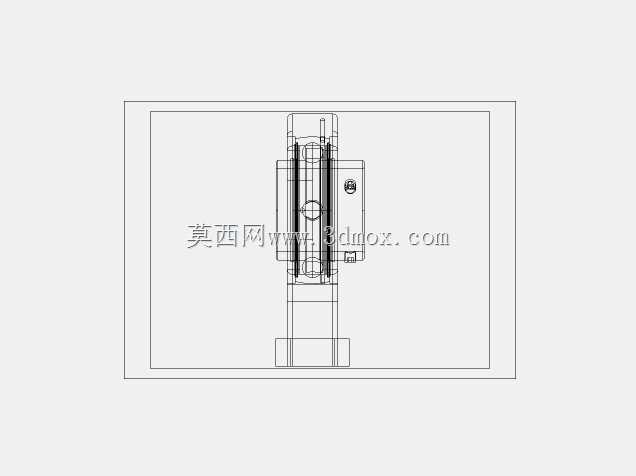

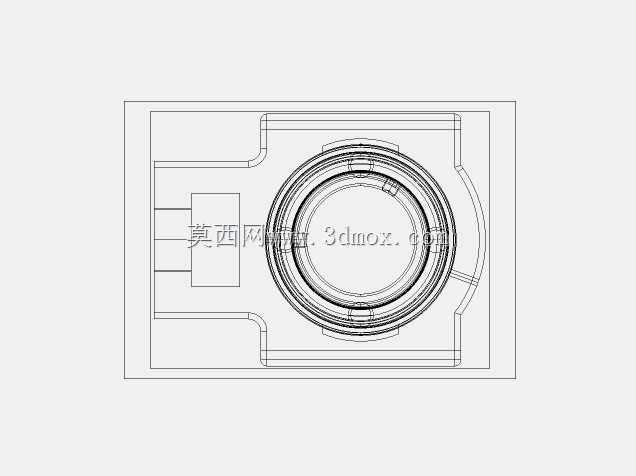

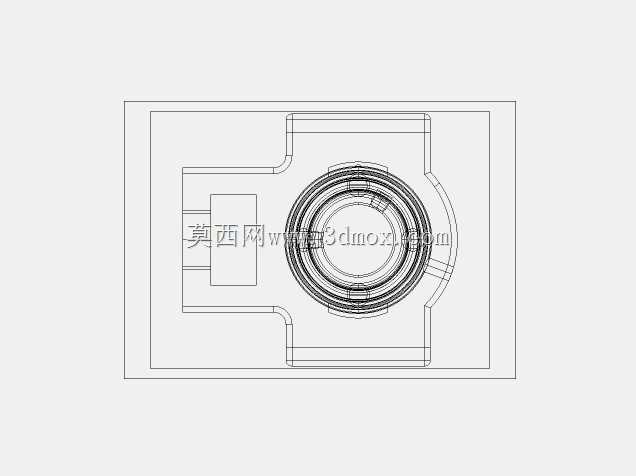

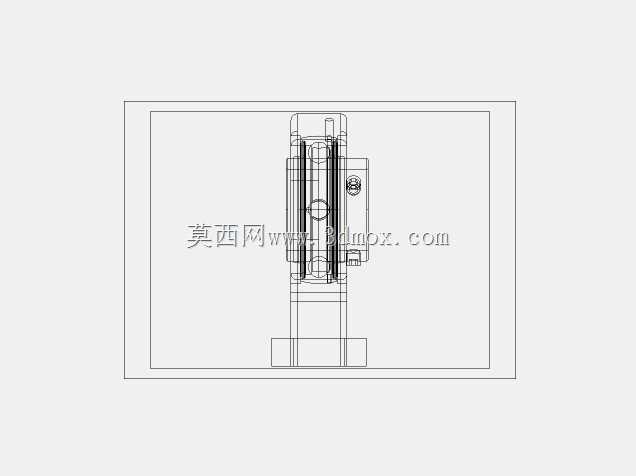

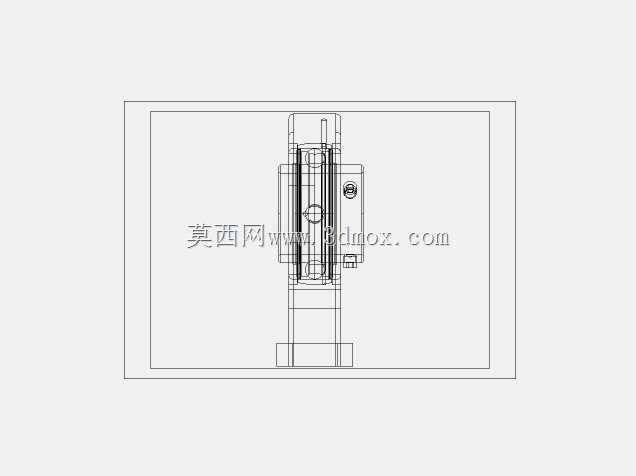

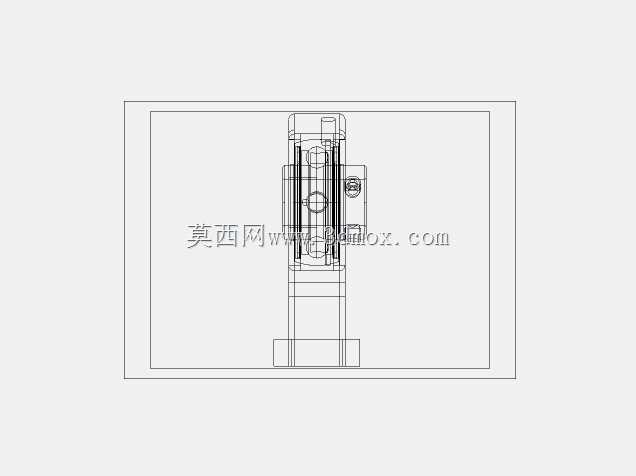

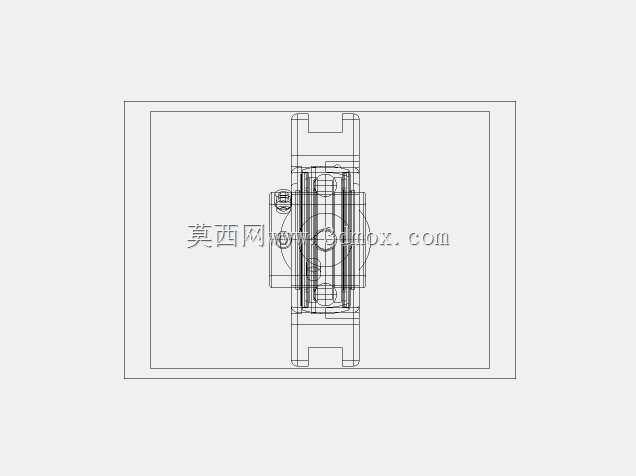

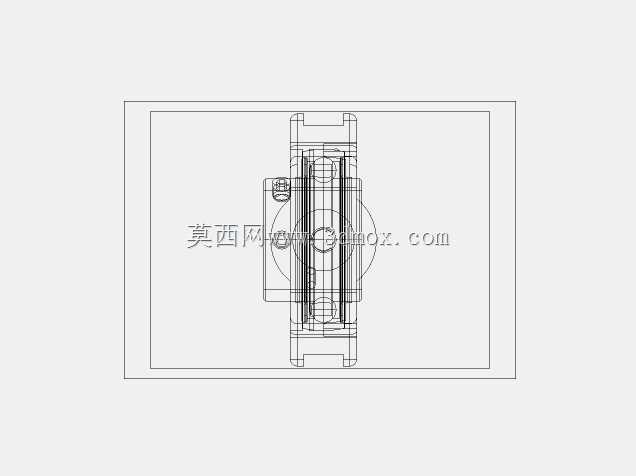

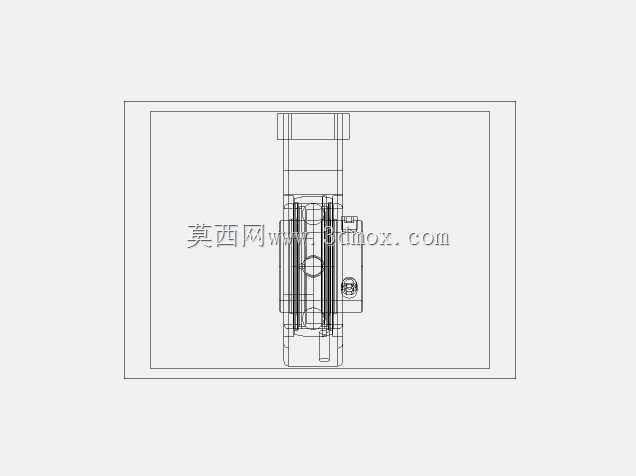

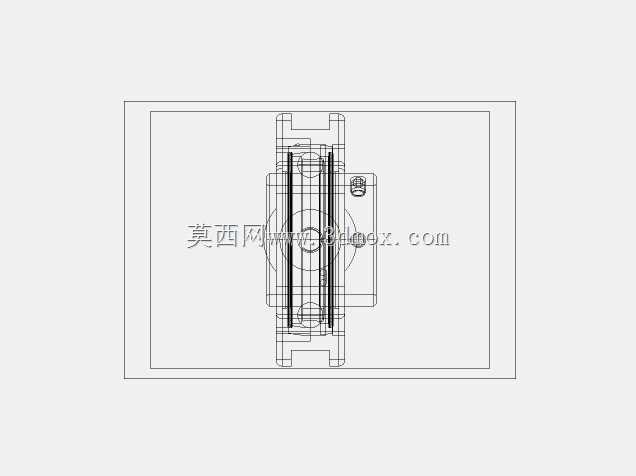

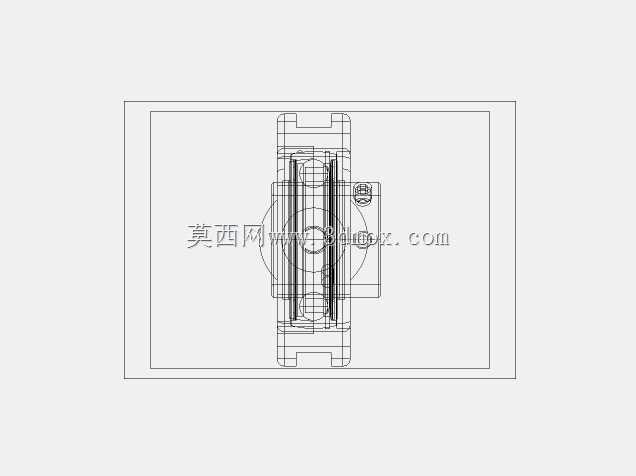

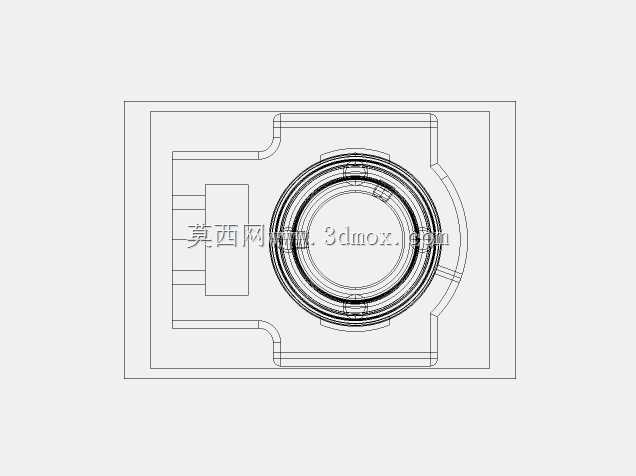

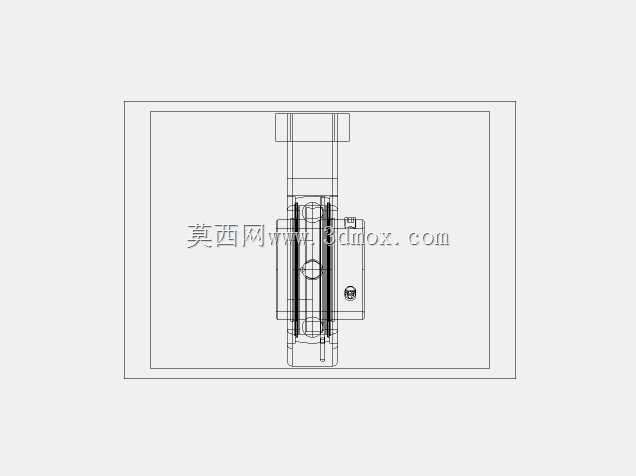

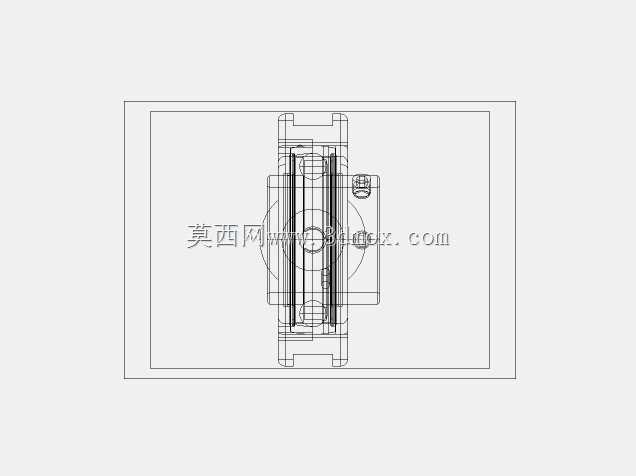

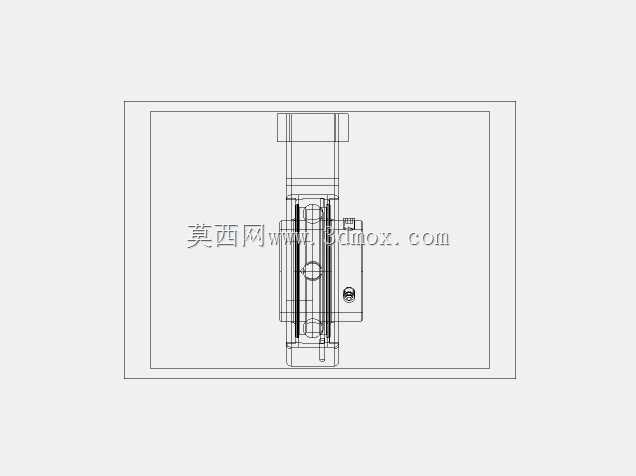

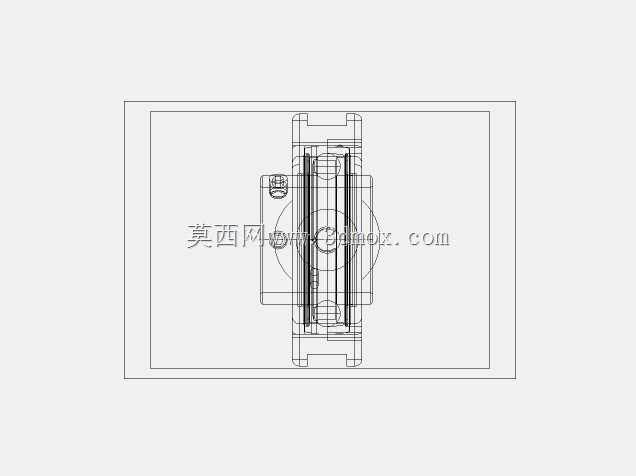

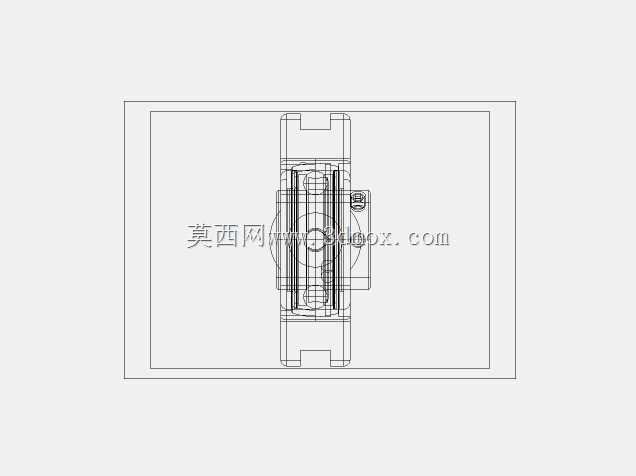

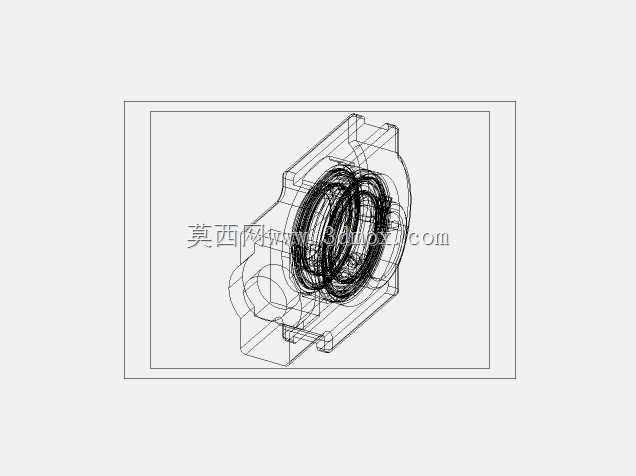

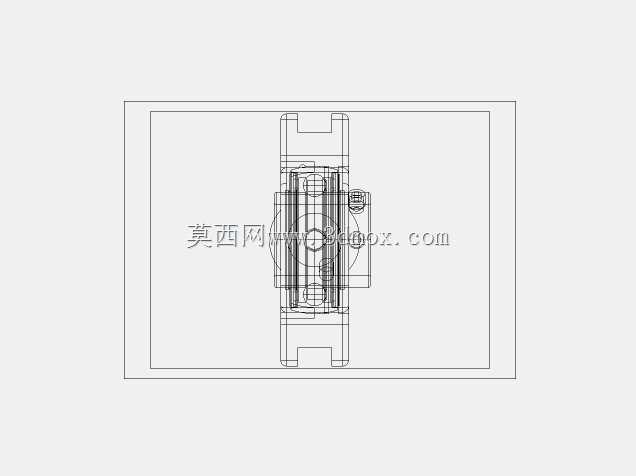

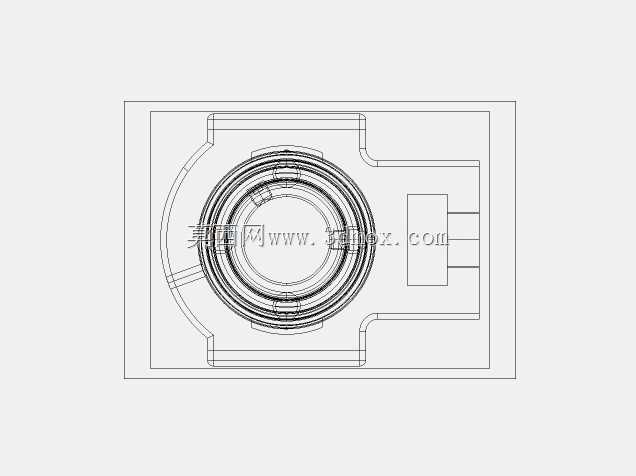

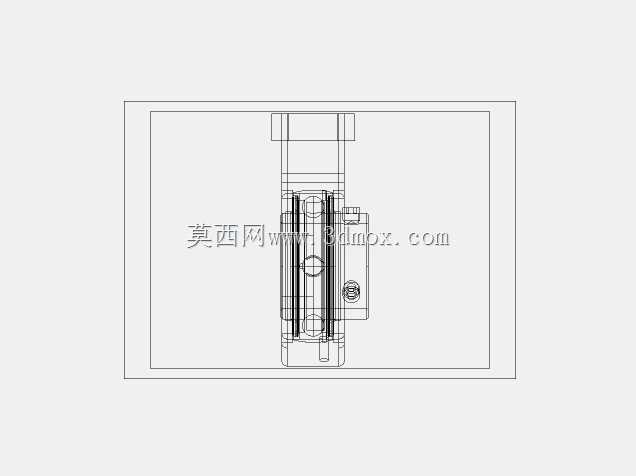

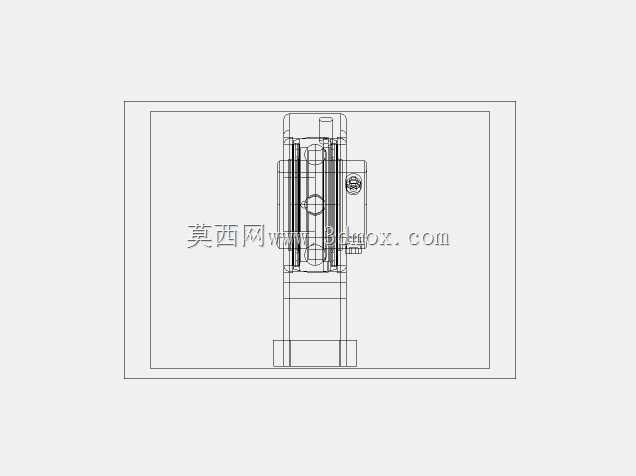

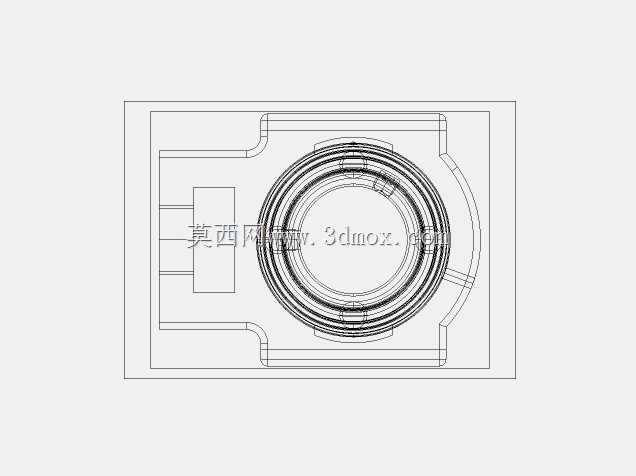

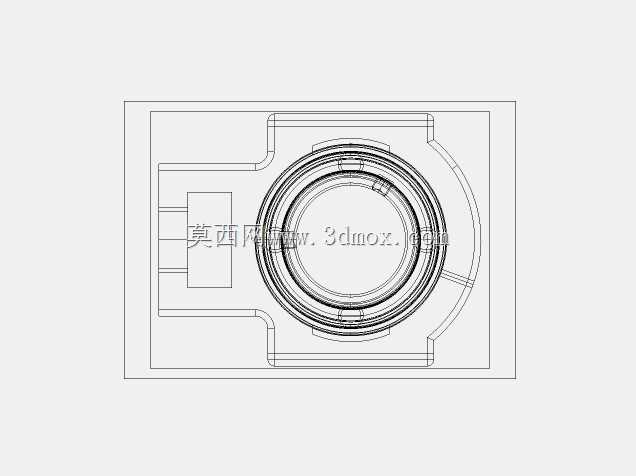

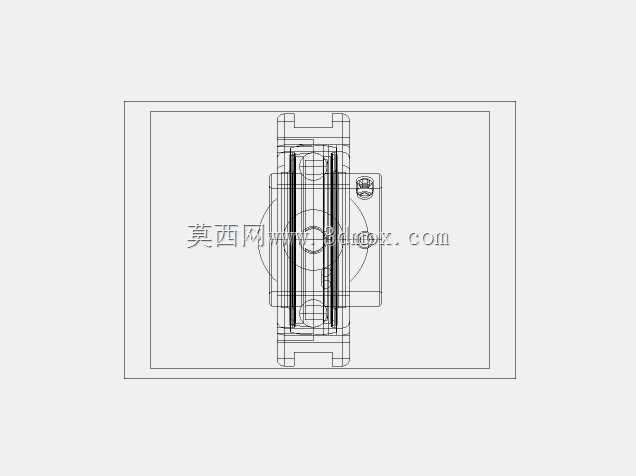

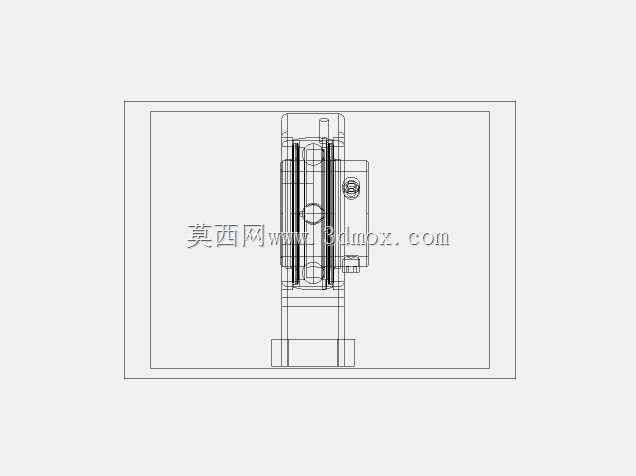

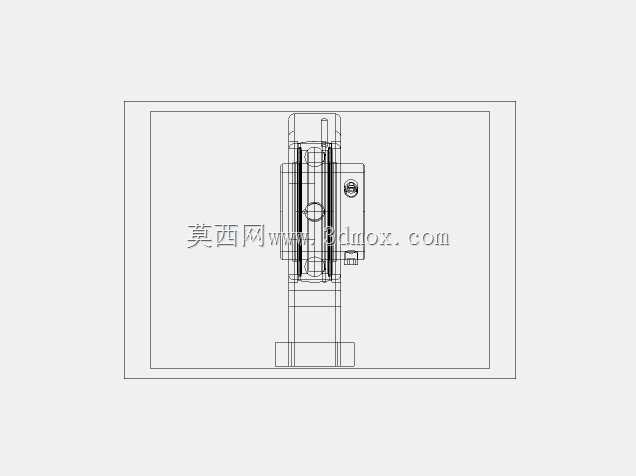

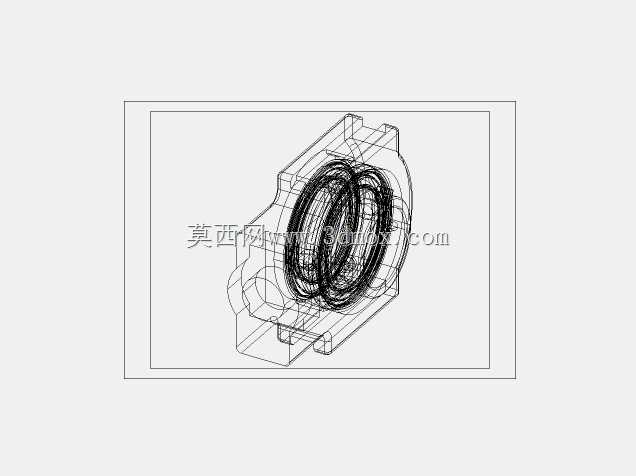

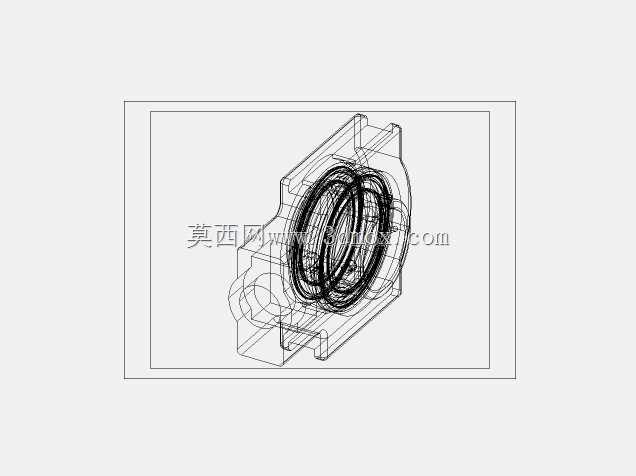

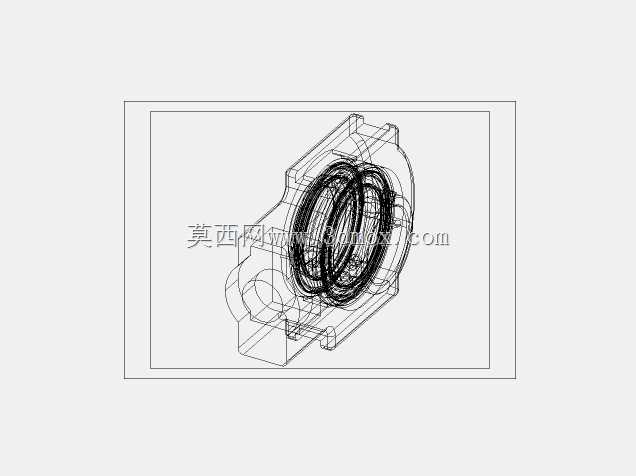

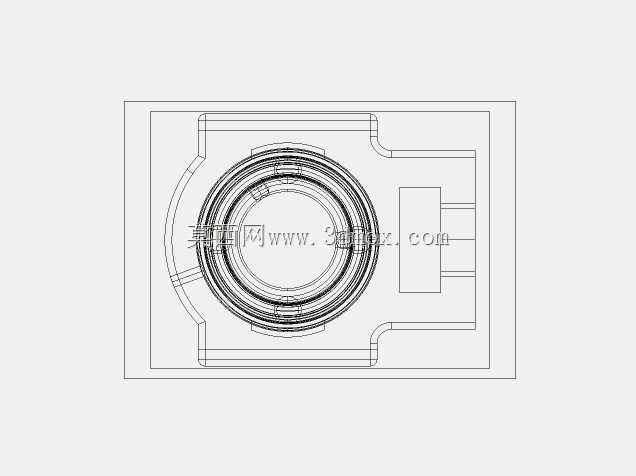

　　在建模过程中，需要重点关注几个容易出错的结构细节：一是座体顶部滑槽的尺寸公差，槽宽需要预留螺栓滑入的间隙，槽的两端做了倒角处理，方便安装时螺栓顺利导入；二是轴承芯与座体的球面配合面的贴合度，建模时球面的半径需要完全匹配，避免出现干涉导致自适应调心功能失效；三是顶丝孔的位置，需要与内圈的锁紧平面垂直，保证顶丝锁紧时受力均匀；四是密封圈的安装槽尺寸，需要与标准密封圈的截面尺寸匹配，避免安装后出现密封间隙或者密封圈被挤压变形。另外，座体上的减重槽设计不是随意开设的，位置都选在座体受力最小的非承载区域，在保证整体结构强度的前提下降低铸件的重量，减少材料成本，同时减重槽的边角都做了圆角过渡，避免铸造时出现应力集中导致的铸件缺陷。

　　从实际选型适配的角度，选用这个系列轴承时需要先确认轴的运行转速，这类滚柱结构的带座轴承适合转速在每分钟300转以内的中低速工况，如果转速过高，滚柱的离心力会导致润滑脂流失加快，温升过高，反而会缩短使用寿命；另外如果轴向载荷超过额定径向载荷的20%，就需要额外增加轴向定位结构，避免轴承受到过大轴向力导致座体变形或者滚动体碎裂。安装时需要注意，锁紧顶丝的扭矩要符合对应型号的推荐值，扭矩过大会导致顶丝断裂或者内圈变形，扭矩过小则会出现跑内圈的问题，安装前需要将轴的安装位置擦拭干净，避免有铁屑、焊渣等杂物夹在轴承内圈与轴的配合面之间，导致装配后轴的同轴度超差。
