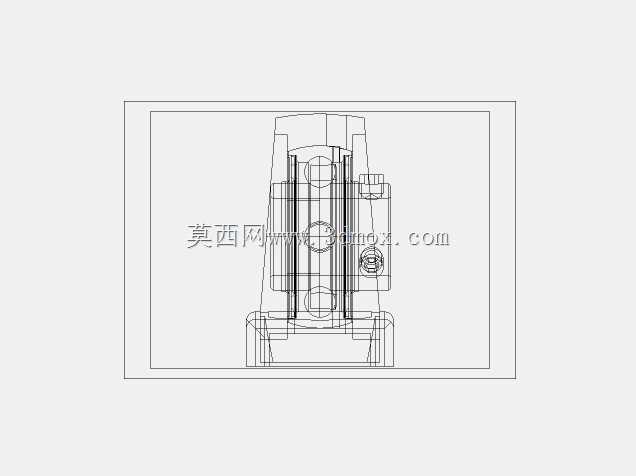

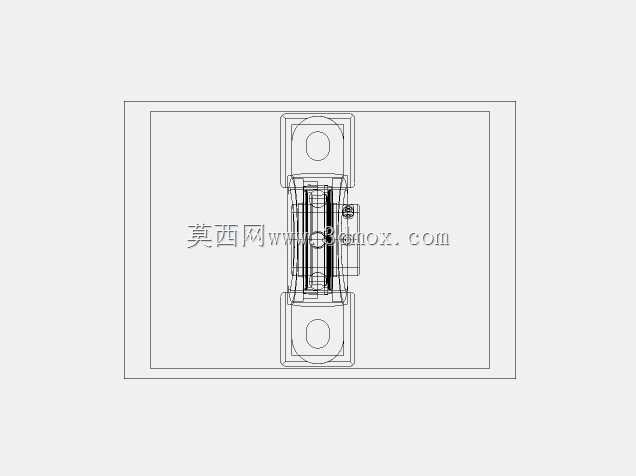

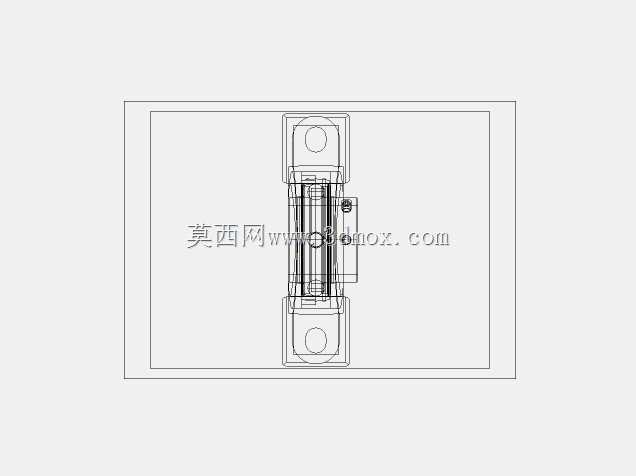

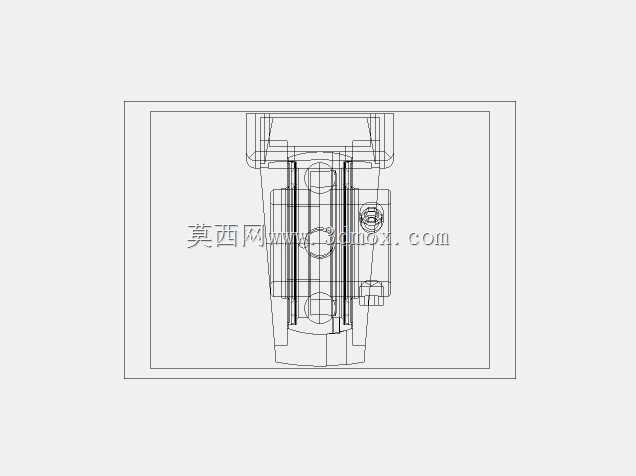

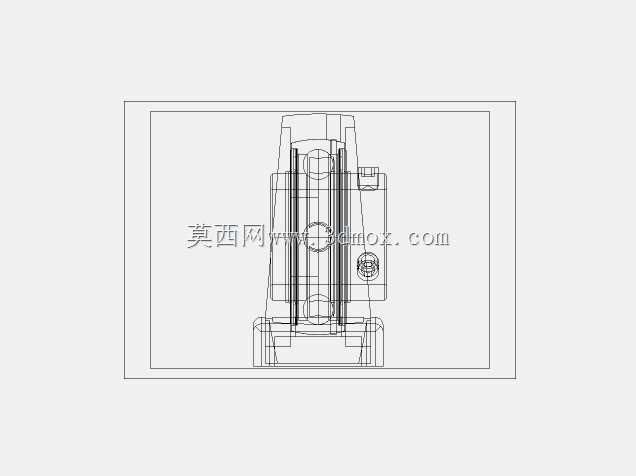

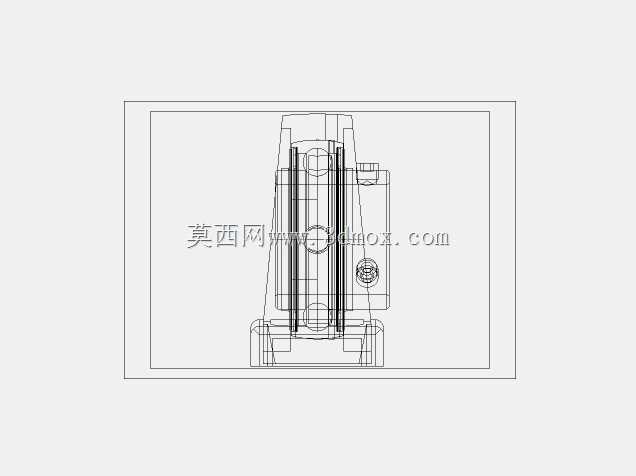

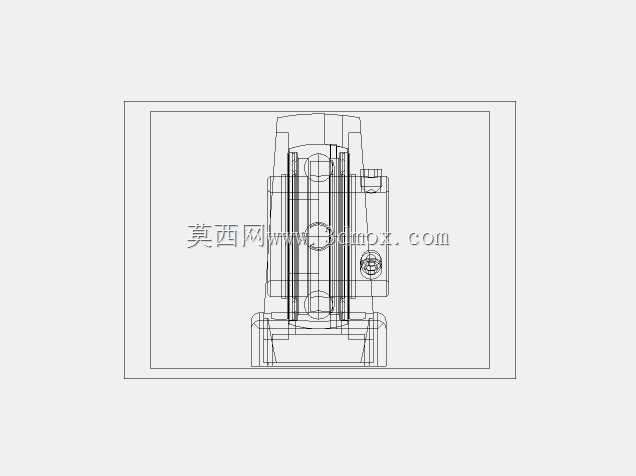

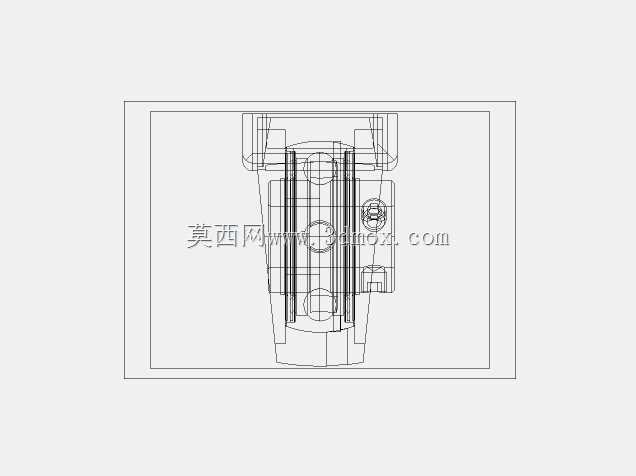

UCP系列立式带座外球面滚柱轴承结构

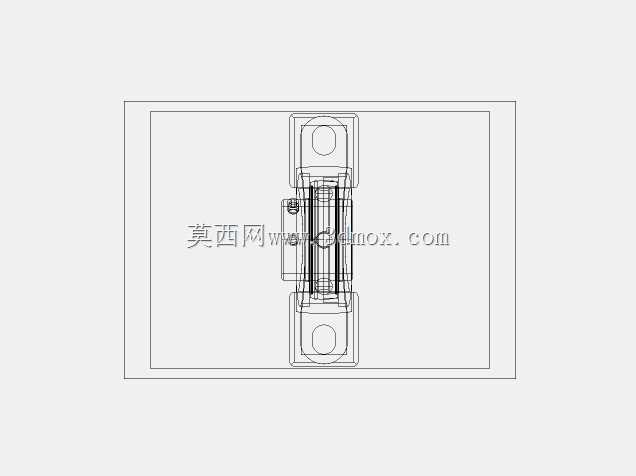

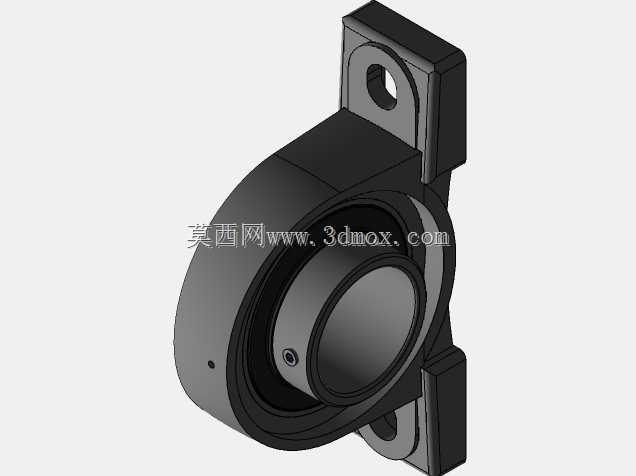

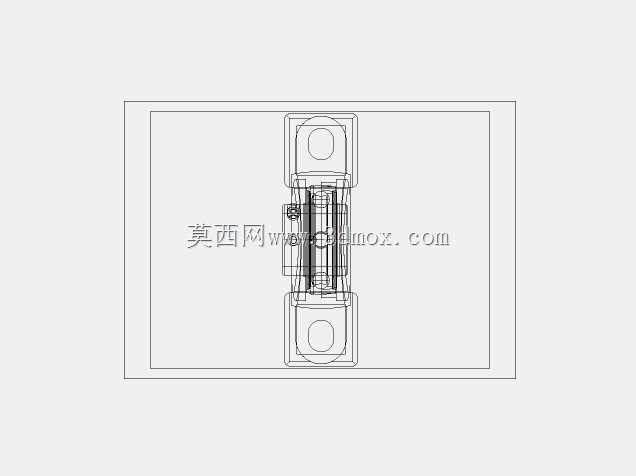

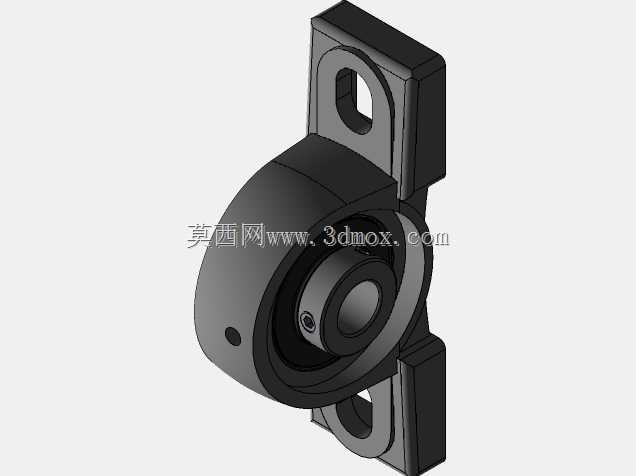

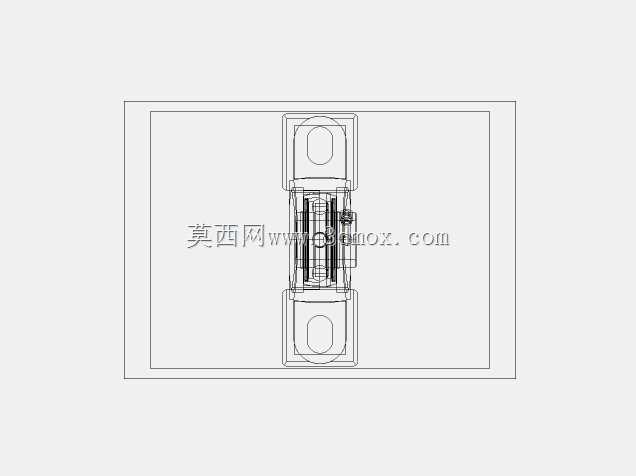

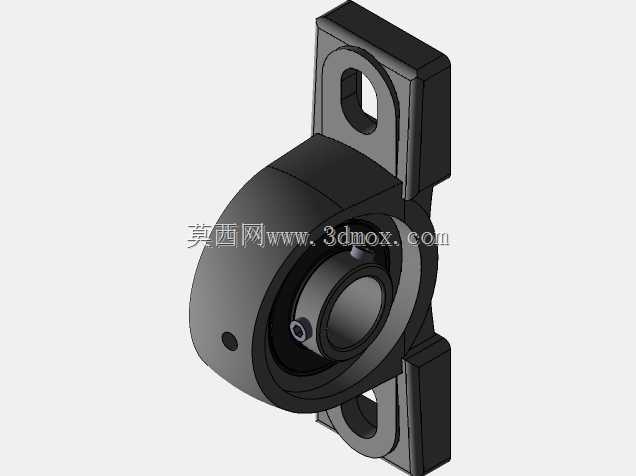

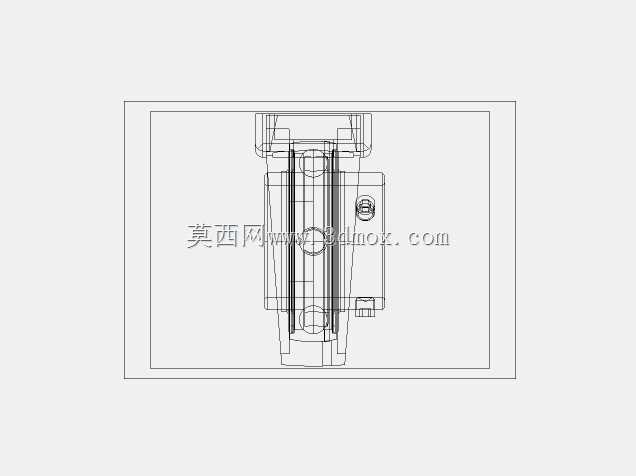

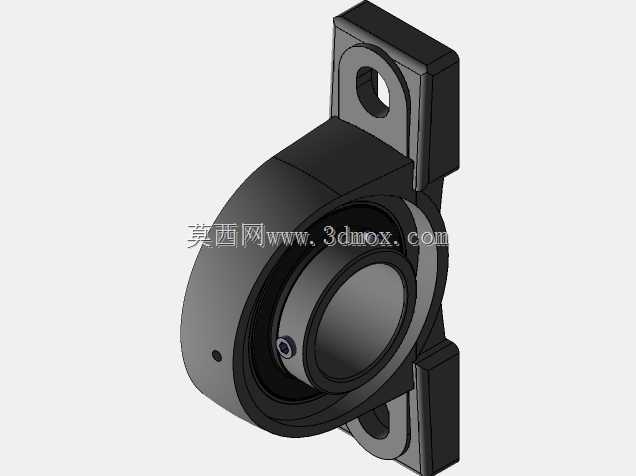

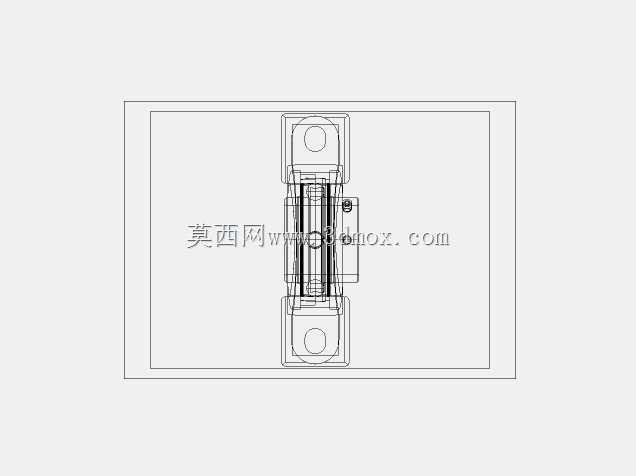

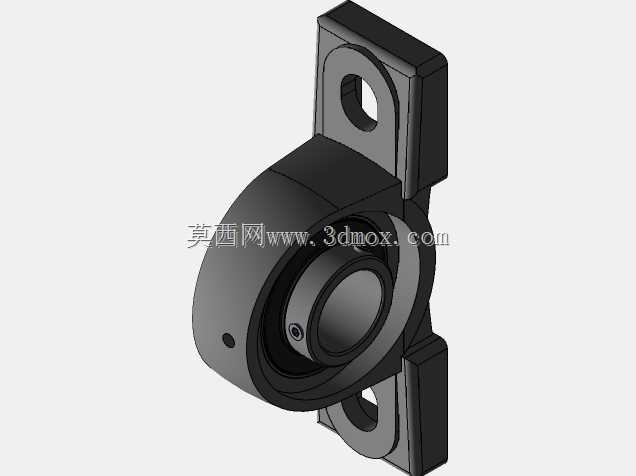

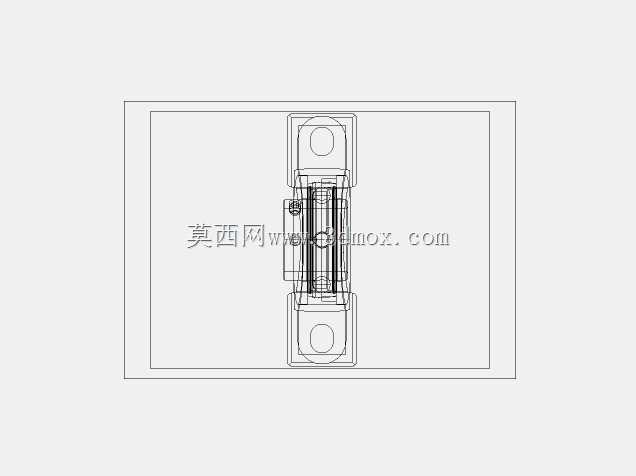

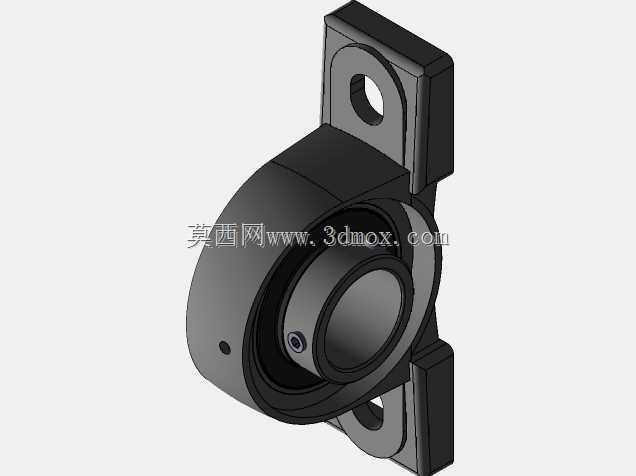

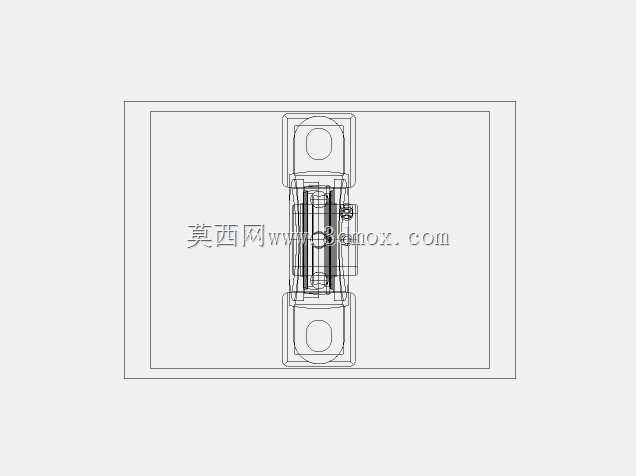

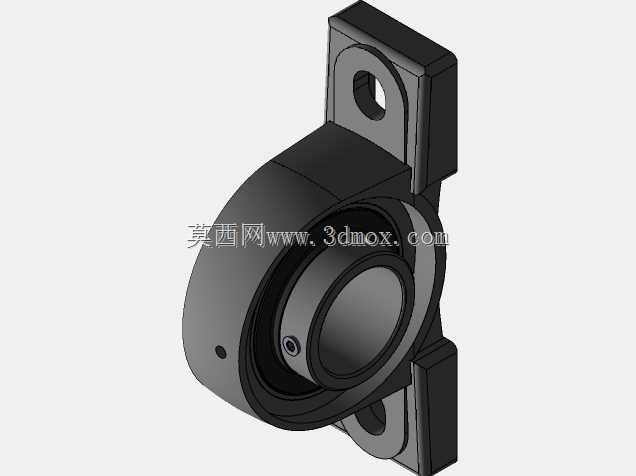

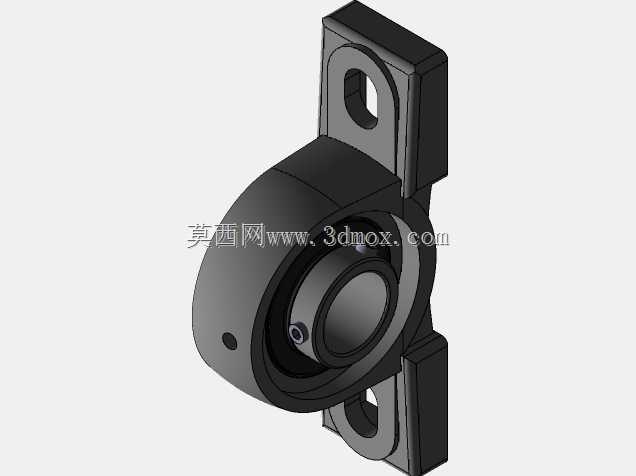

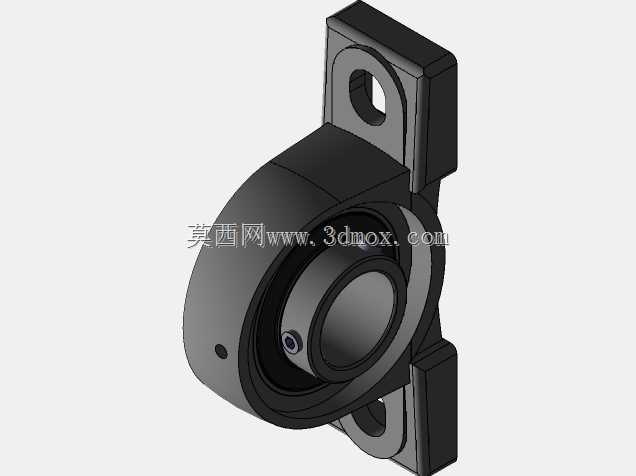

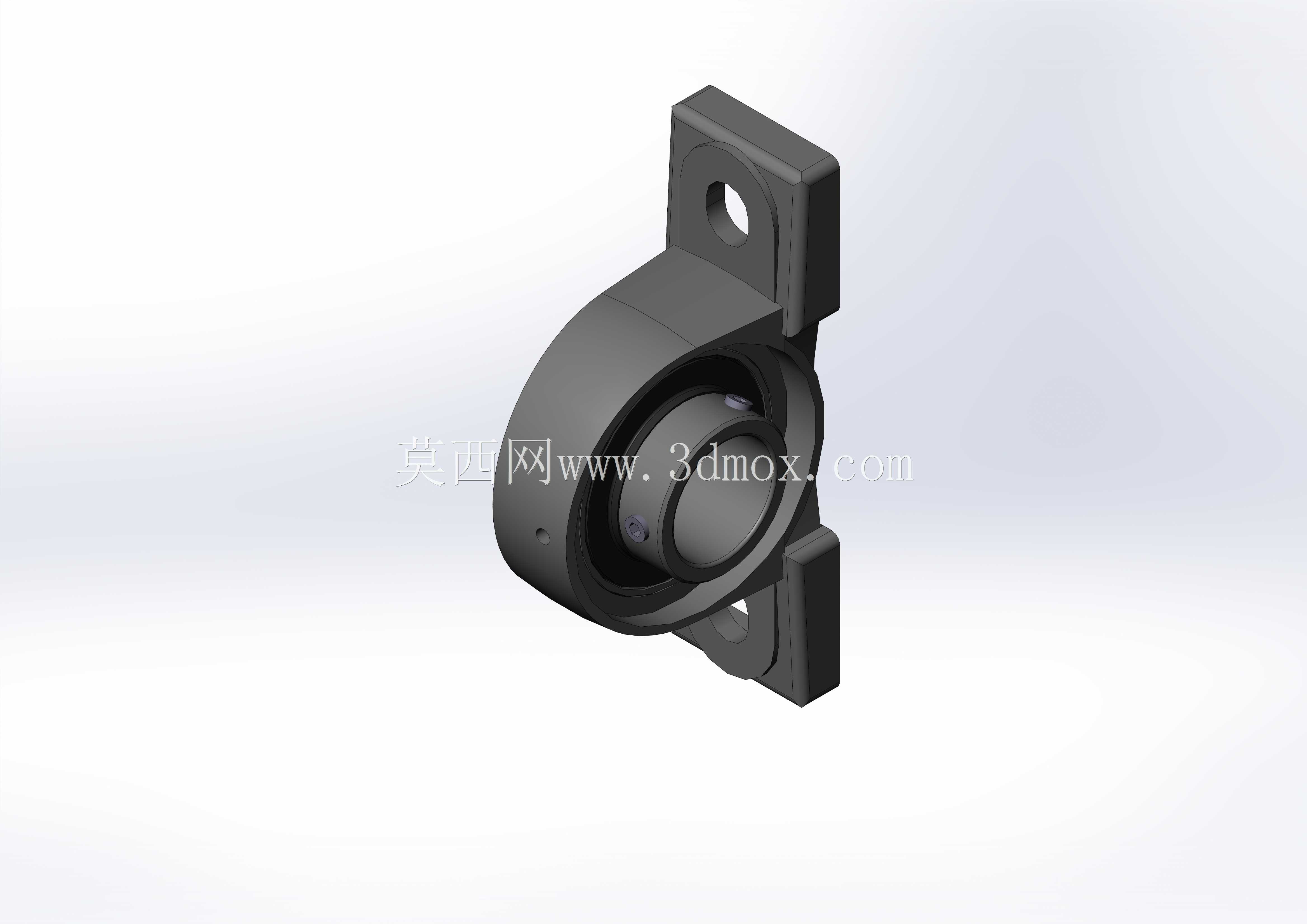

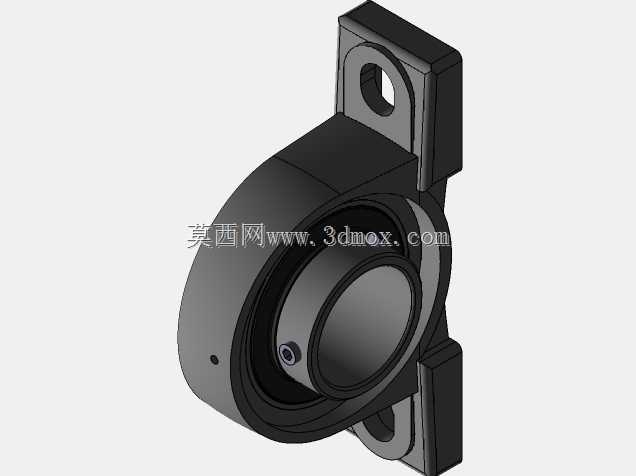

　　在轻工输送、农业机械、小型机床辅机这类对安装便捷性有要求的传动场景里，立式带座外球面轴承的选型一直是结构工程师绕不开的环节，UCP系列作为最通用的立式座外球面轴承品类，其结构设计完全围绕快速安装、自动调心、低维护成本的核心需求展开。从结构组成来看，这套轴承单元将冲压或铸造立式轴承座与外球面滚柱轴承整合为一体式组件，轴承内圈通过顶丝与穿入的光轴实现锁紧，不需要额外加工轴肩、定位套等复杂轴系结构，现场安装时只需要将轴承座的两个安装孔对准设备机架的预设螺孔，穿入螺栓紧固即可完成轴系的径向支撑，相比传统的分离式轴承座与深沟球轴承组合，能减少至少60%的现场装配工时，尤其适合农机野外作业、输送线现场改造这类不具备精密机加工条件的装配场景。

　　从功能特性上看，这类带座滚柱轴承的外球面与轴承座内孔为球面配合结构，允许轴系在安装或运行过程中存在最大2度左右的偏角，能自动补偿机架加工误差、轴系受力弯曲带来的不同心问题，避免轴承在偏载工况下出现早期点蚀失效。滚柱滚动体相比同内径的球轴承，具备更高的径向承载能力，能承受中等程度的冲击载荷，适配粮食输送线托辊、小型脱粒机主轴、包装线驱动辊这类存在间歇性物料冲击的工况。轴承座采用铸铁一体铸造成型，安装脚为上下对称的立式平板结构，两个安装孔的中心距与座体高度按照标准系列做了统一规范，同型号的产品可以直接互换，不需要重新修改机架的安装孔位，后期维护更换时只需要松开顶丝与安装螺栓即可整体拆下替换，不需要对轴系做复杂的拆卸调整。

　　从安装边界与尺寸逻辑来看，UCP系列不同后缀代号对应不同的轴径适配范围，比如ucp208适配40mm直径的光轴，ucp209适配45mm轴径，ucp210适配50mm轴径，对应安装孔的中心距、座体总高度、轴承内圈宽度都有统一的行业标准，工程师在做机架设计时，只需要根据轴的受力大小选定对应型号，就能直接调取标准安装尺寸做孔位排布，不需要单独绘制轴承座的加工图纸。需要注意的是，这类轴承的安装面需要保证一定的平面度，避免安装时螺栓紧固力过大导致轴承座变形，挤压轴承外圈造成转动卡滞；轴承自带的密封结构为接触式橡胶密封，能阻挡常规工况下的粉尘、碎屑进入轴承滚道，在粉尘浓度较高的粮食加工、建材输送场景下，还可以额外加装防尘盖进一步延长维护周期。

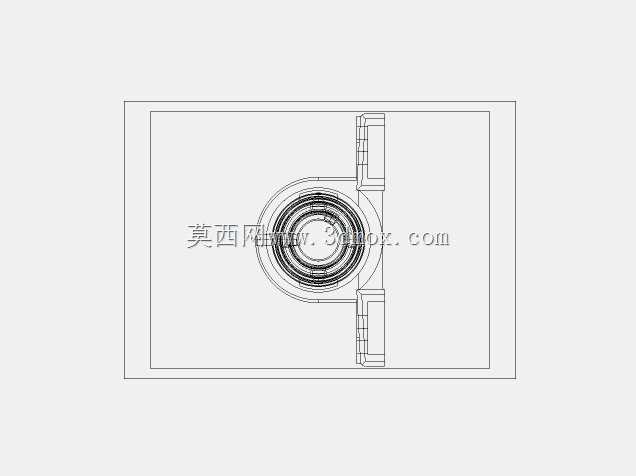

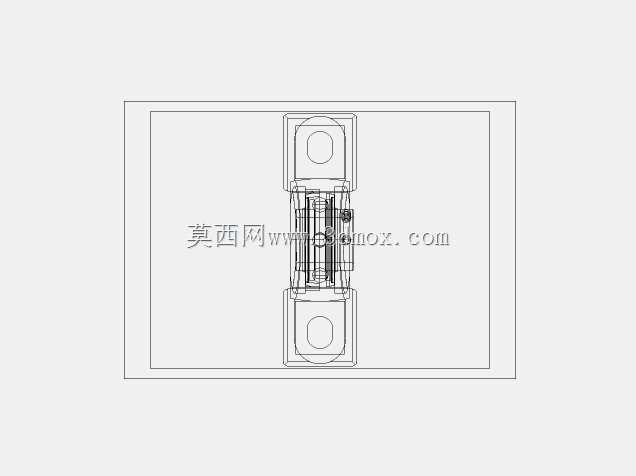

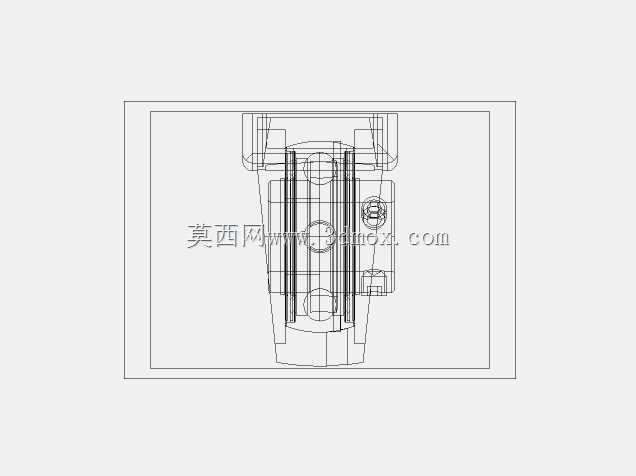

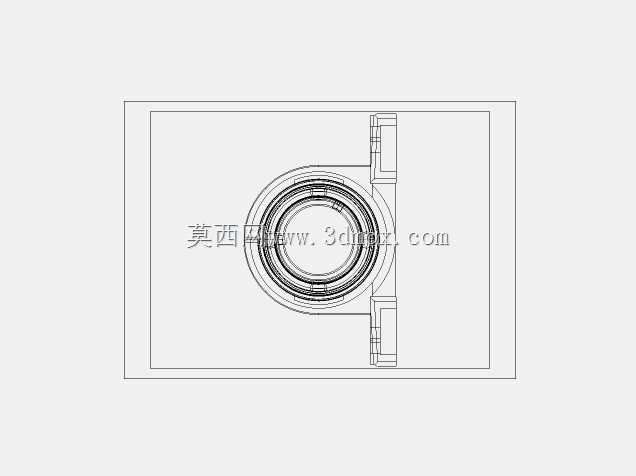

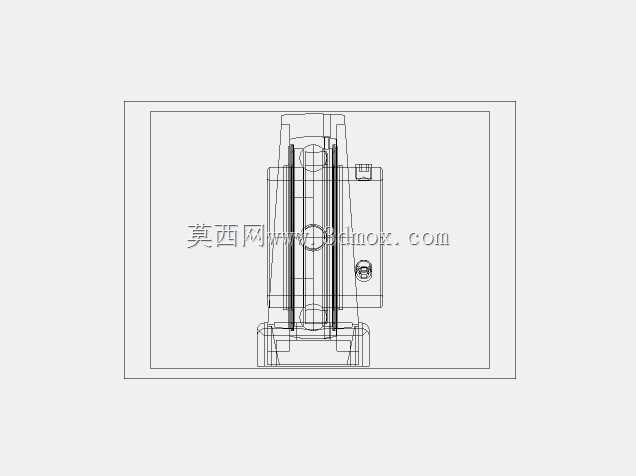

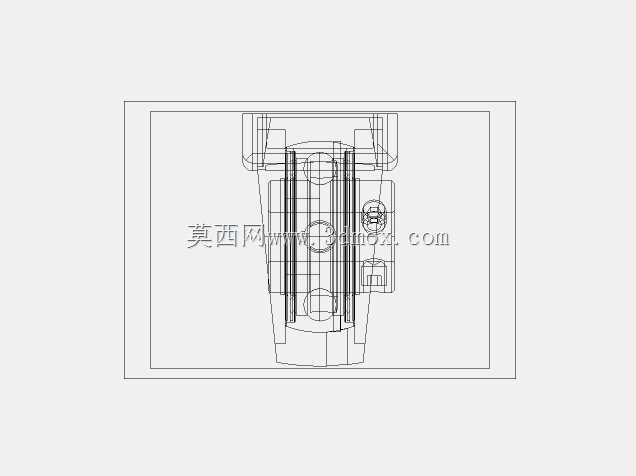

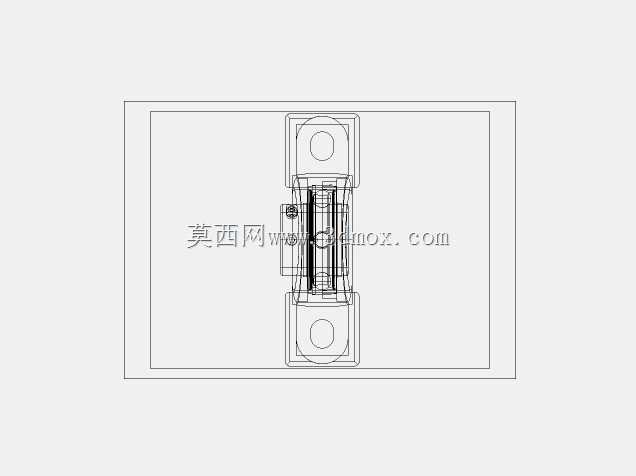

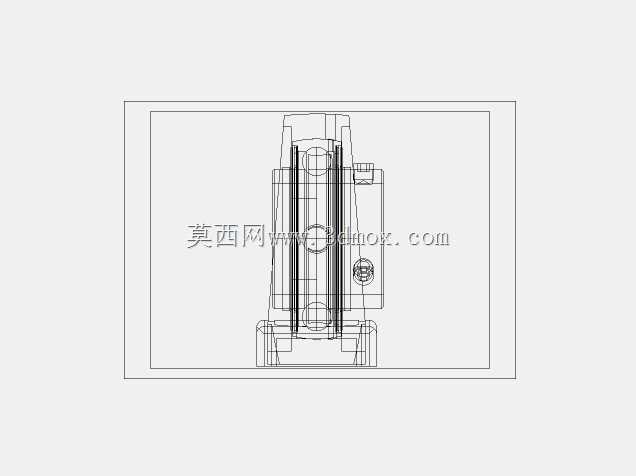

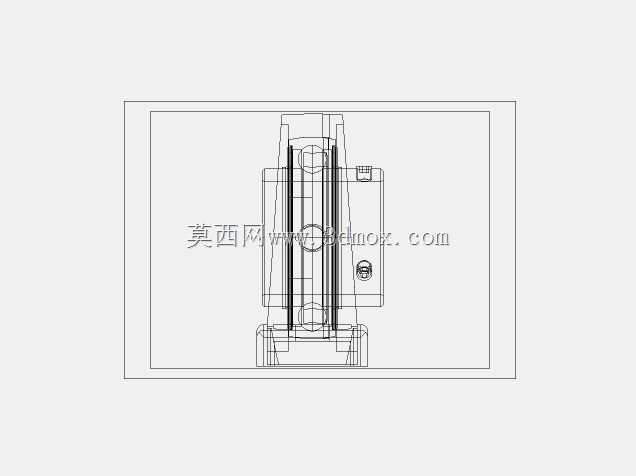

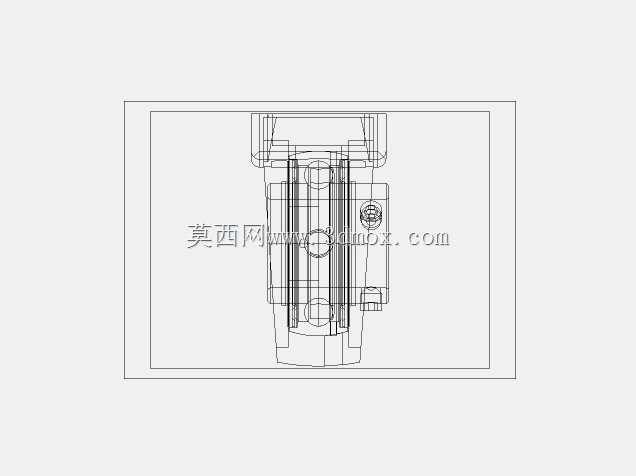

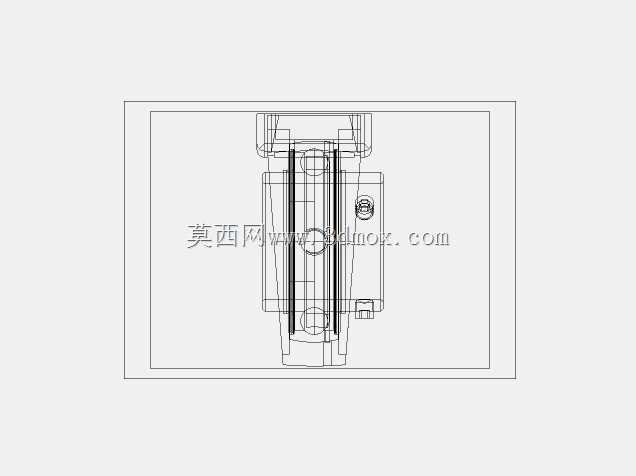

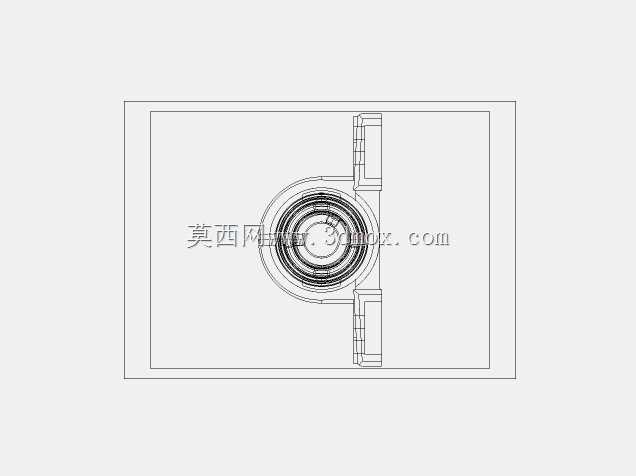

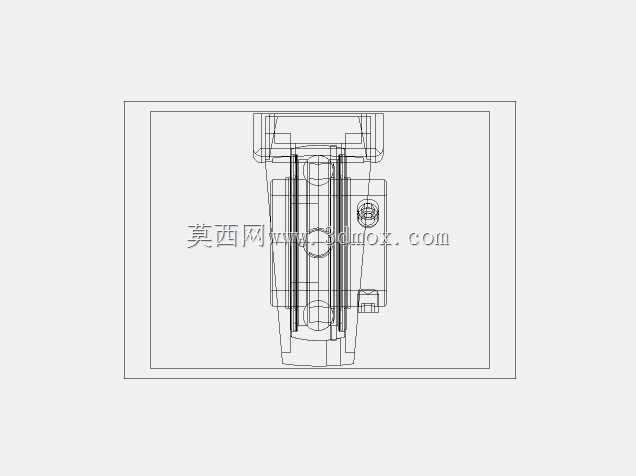

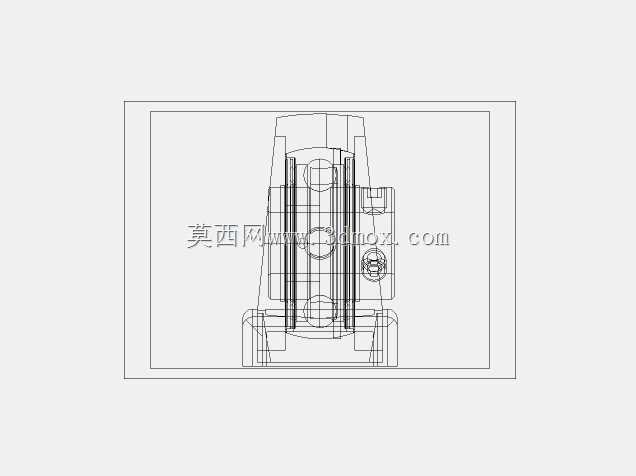

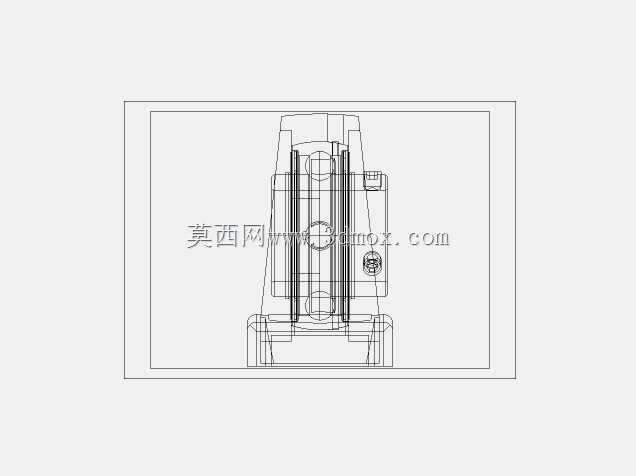

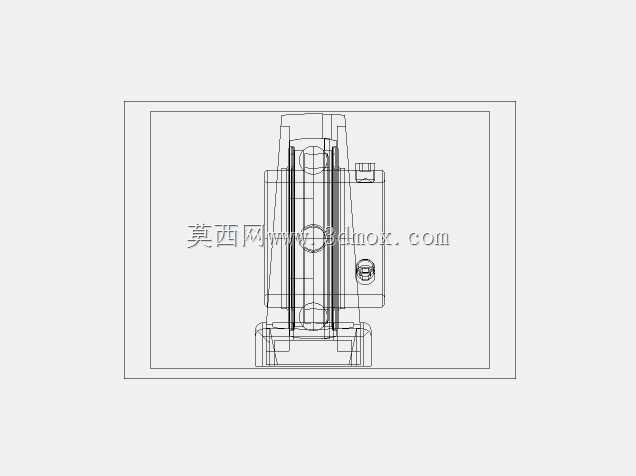

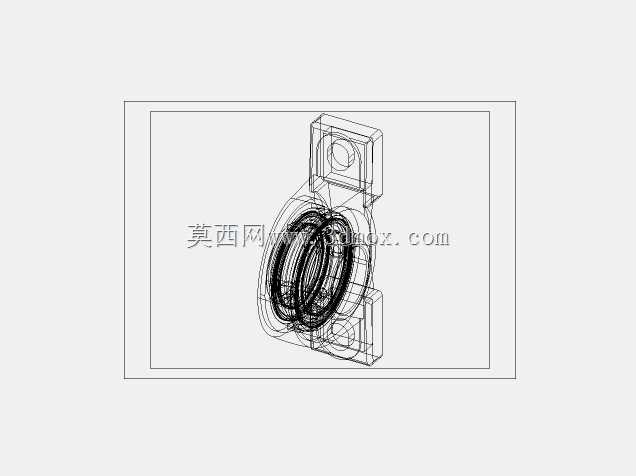

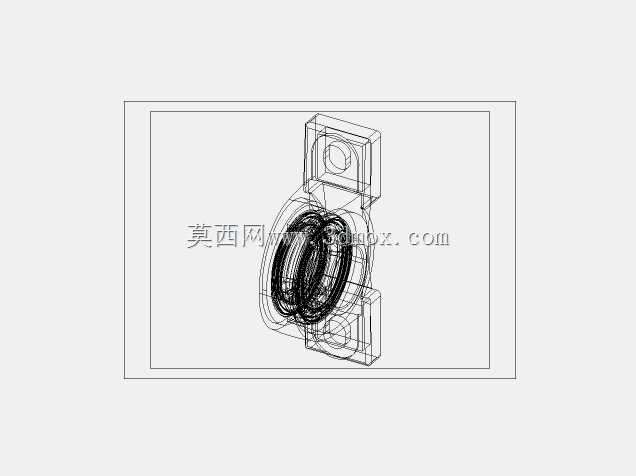

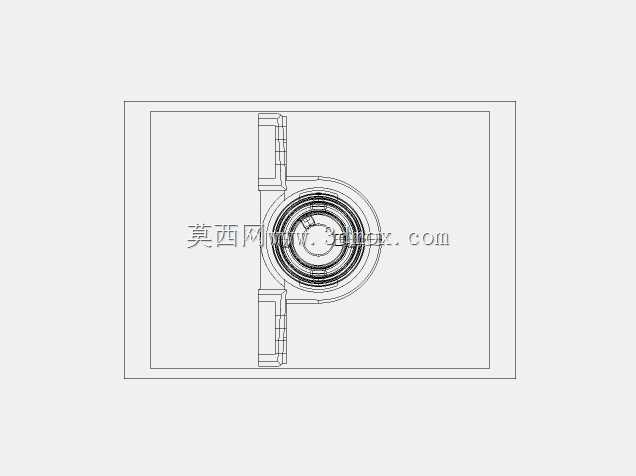

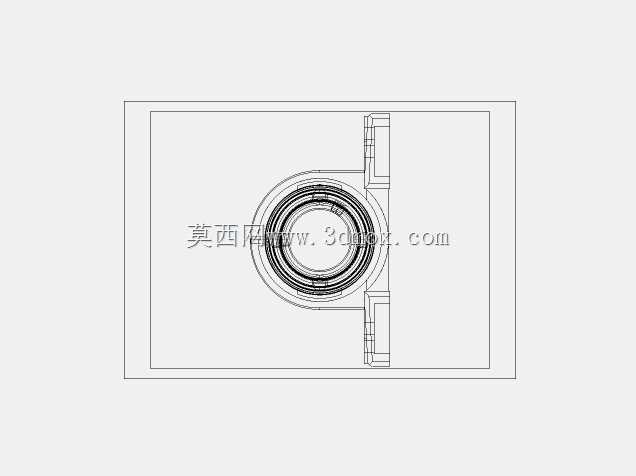

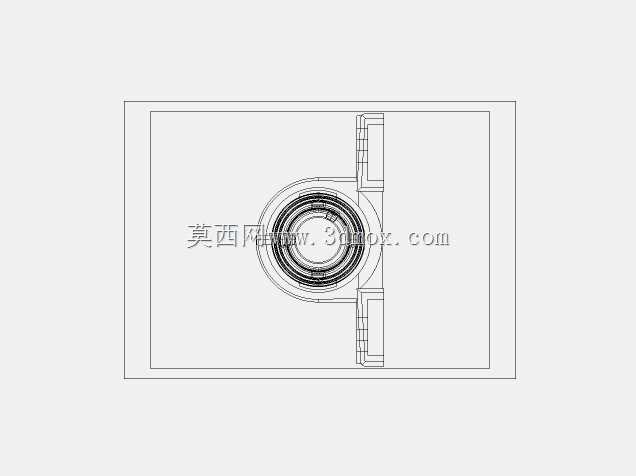

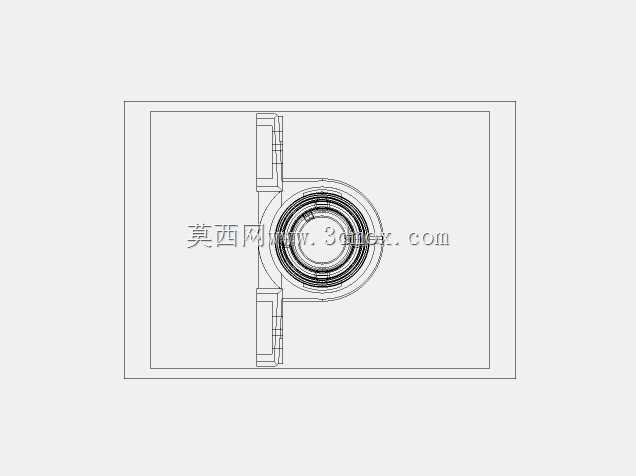

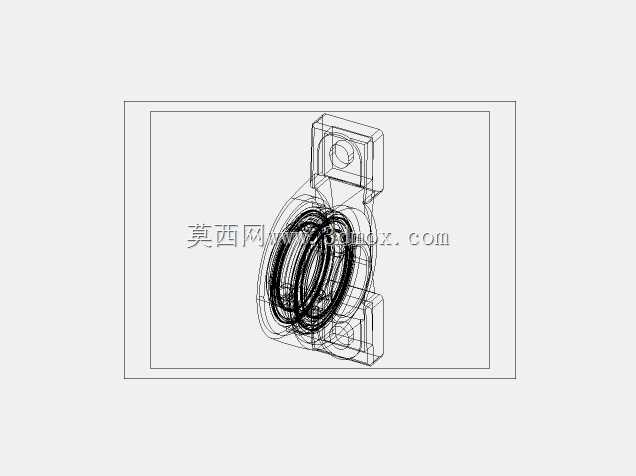

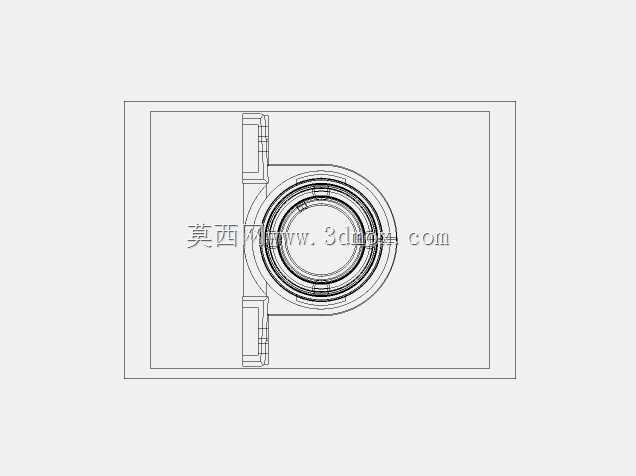

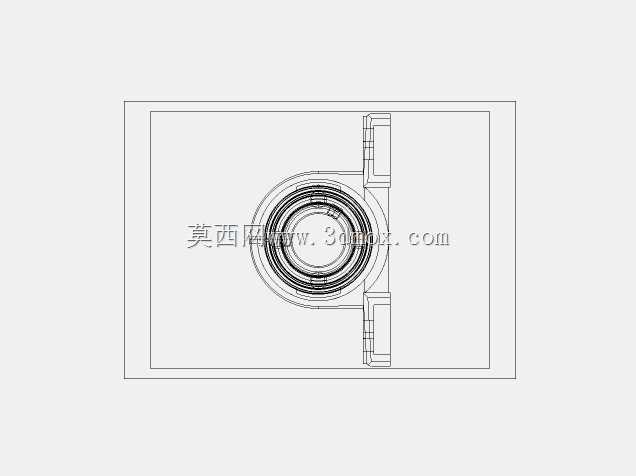

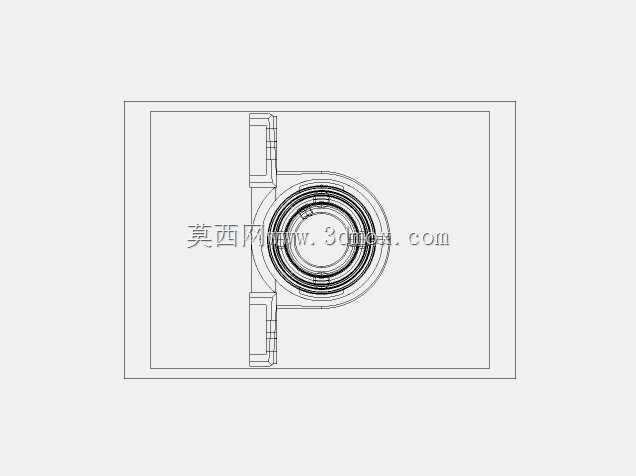

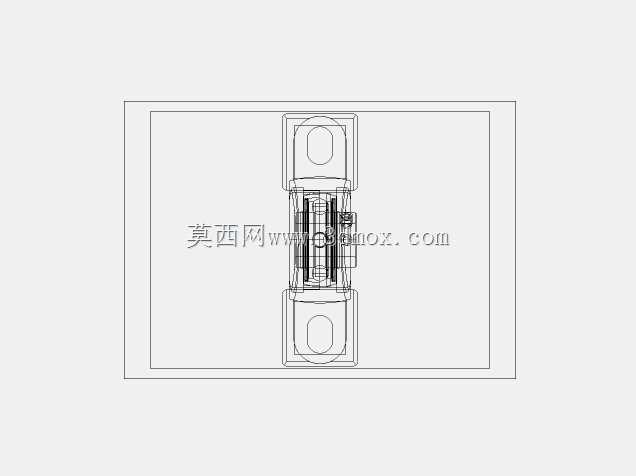

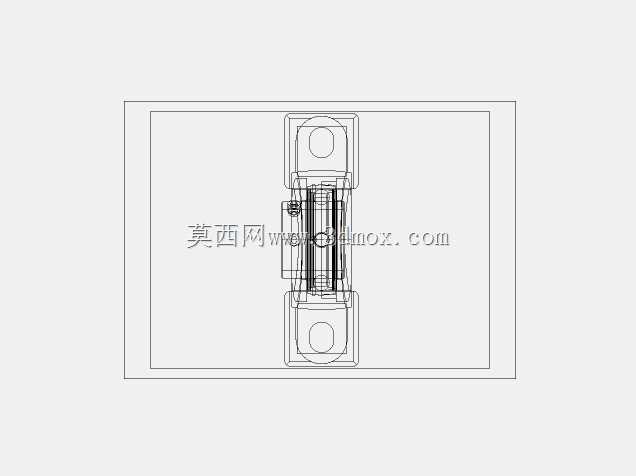

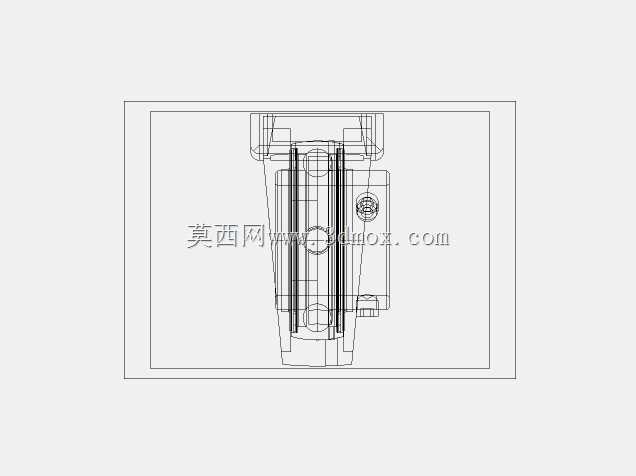

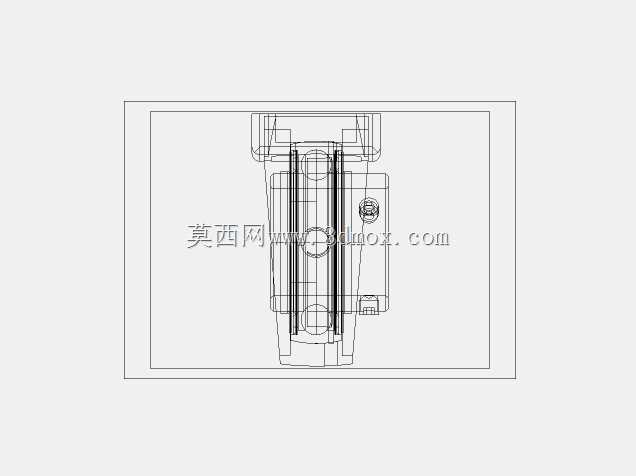

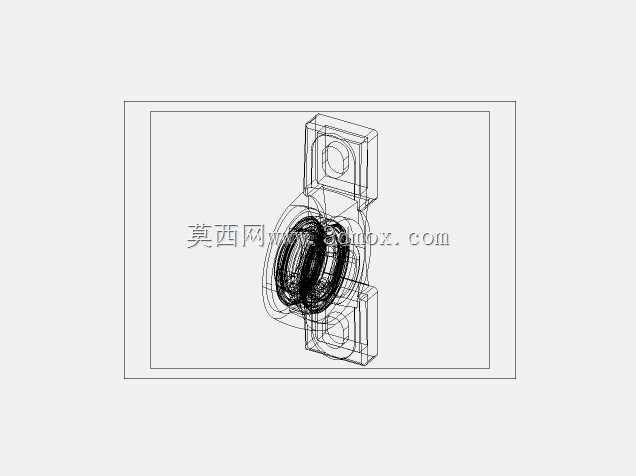

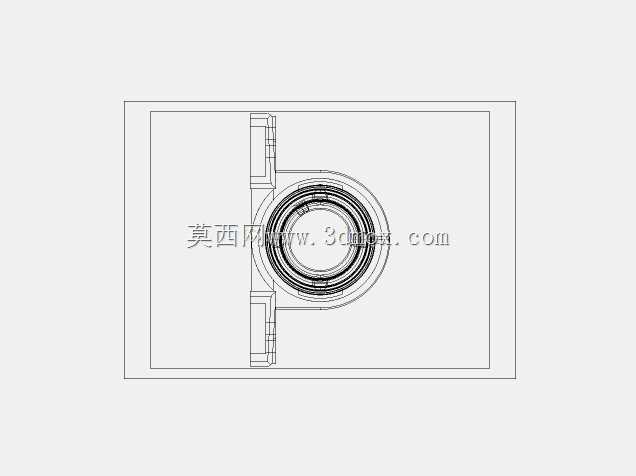

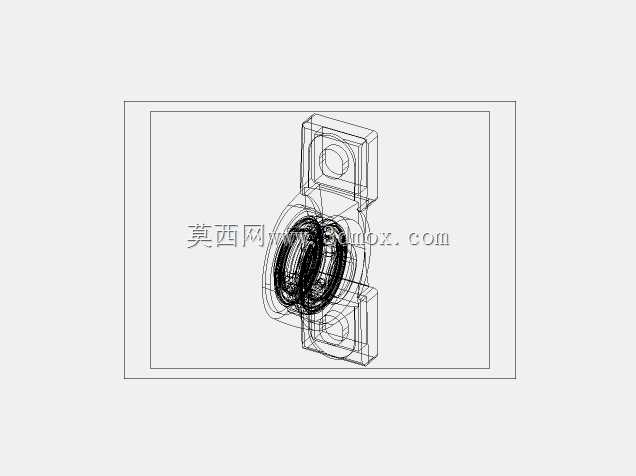

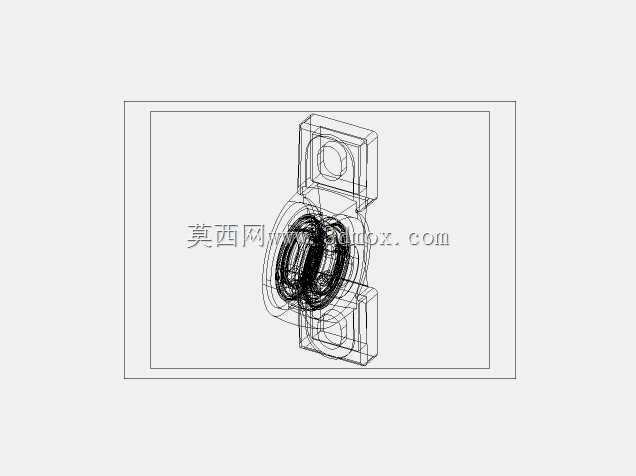

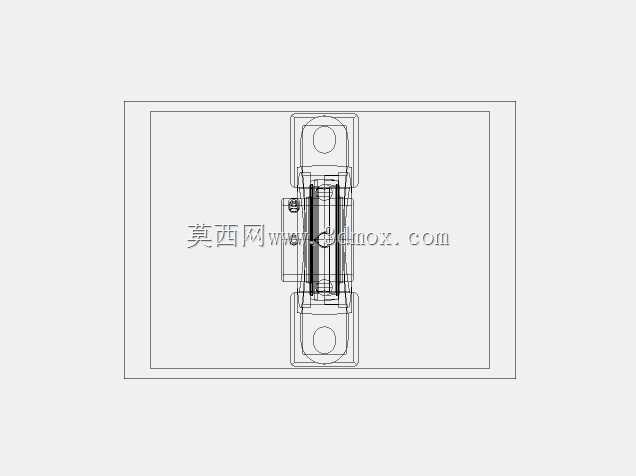

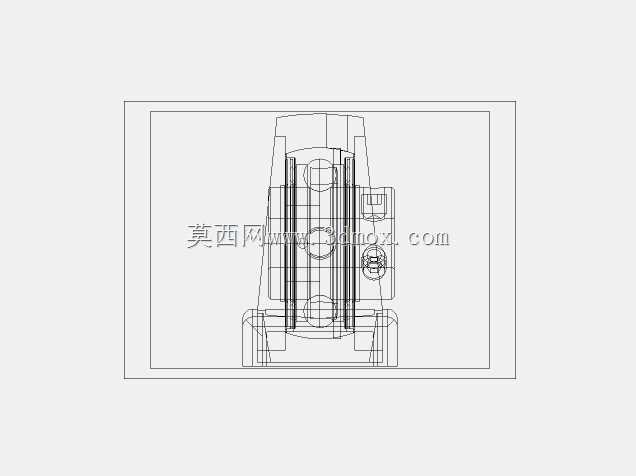

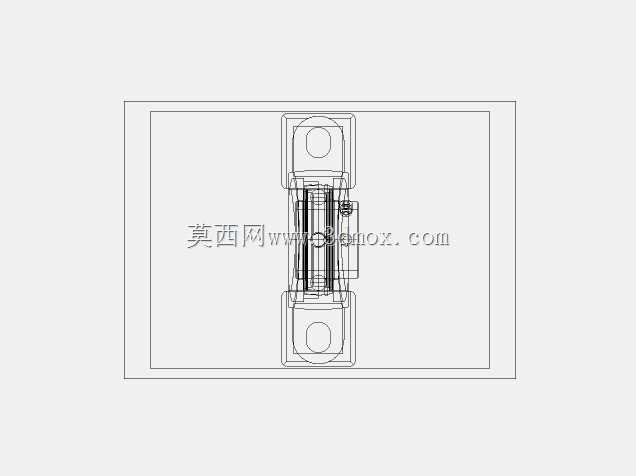

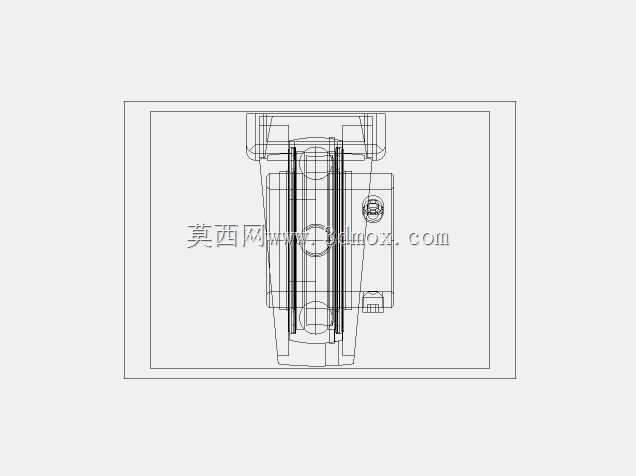

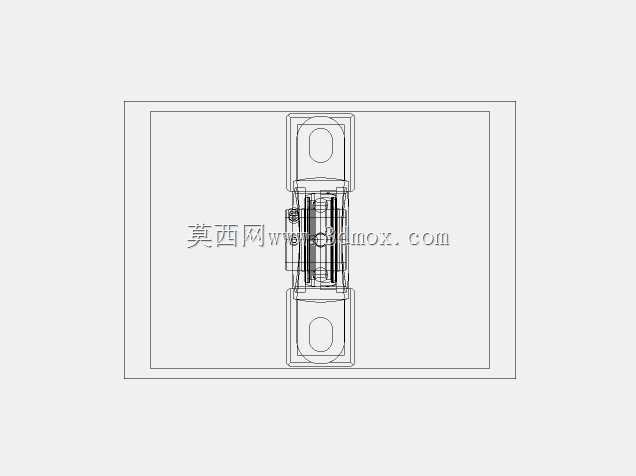

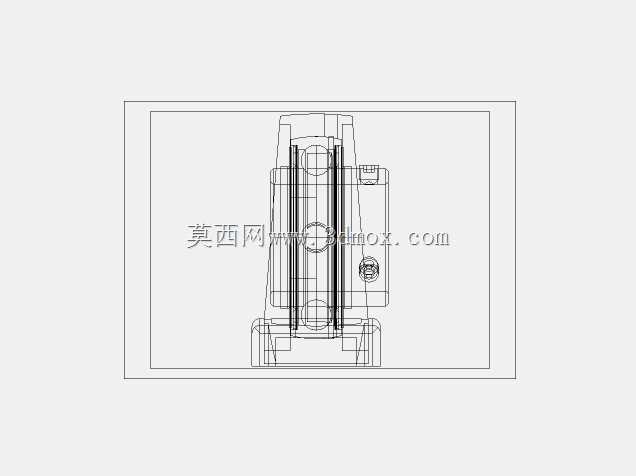

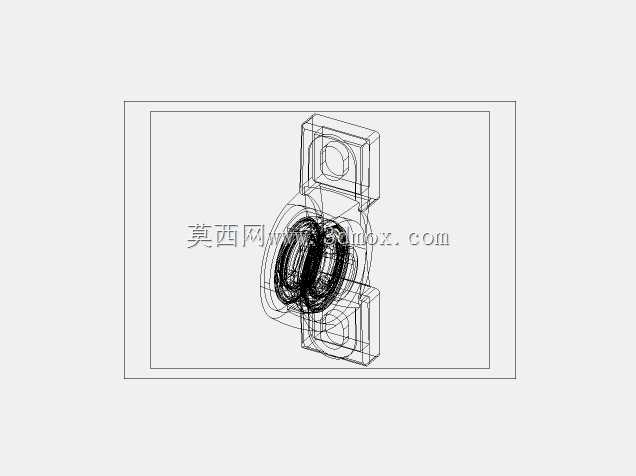

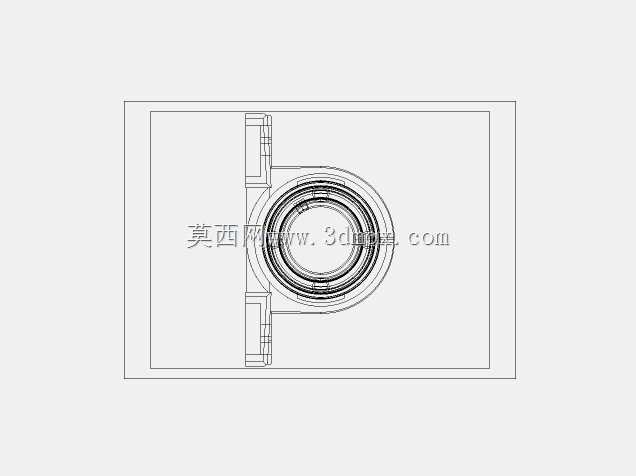

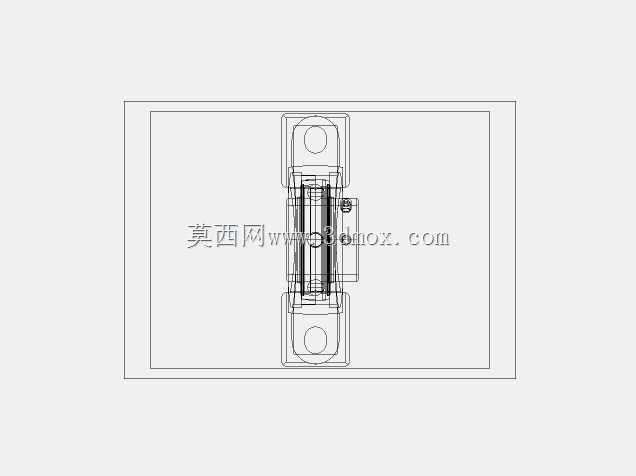

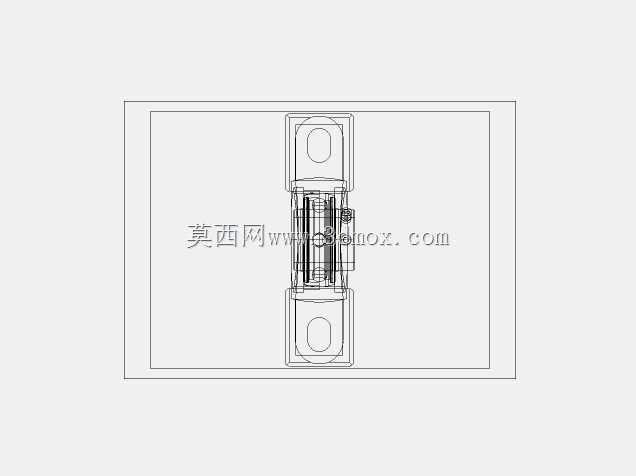

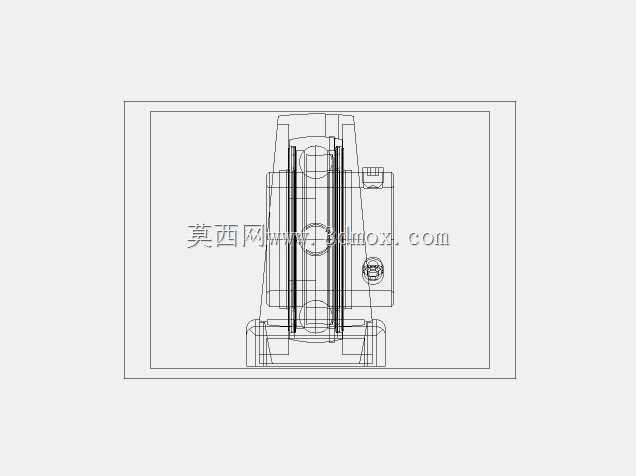

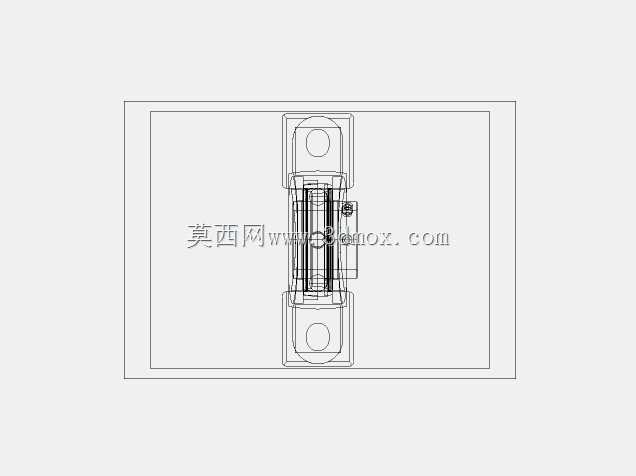

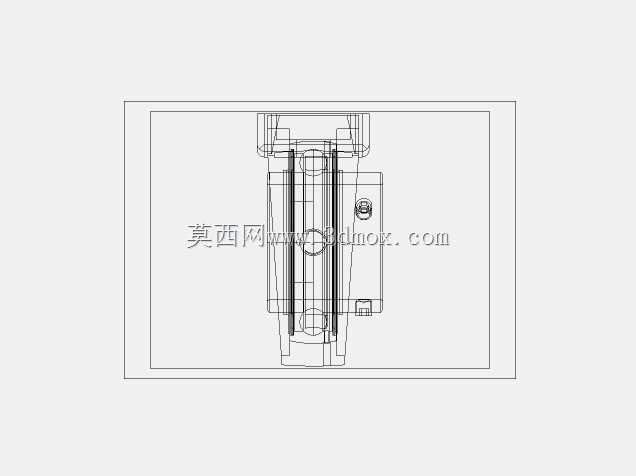

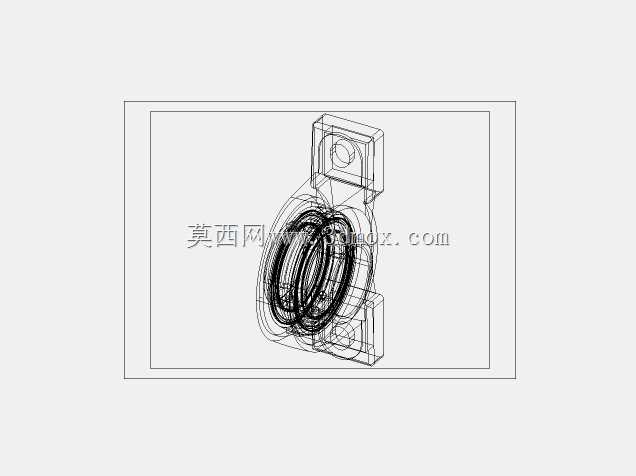

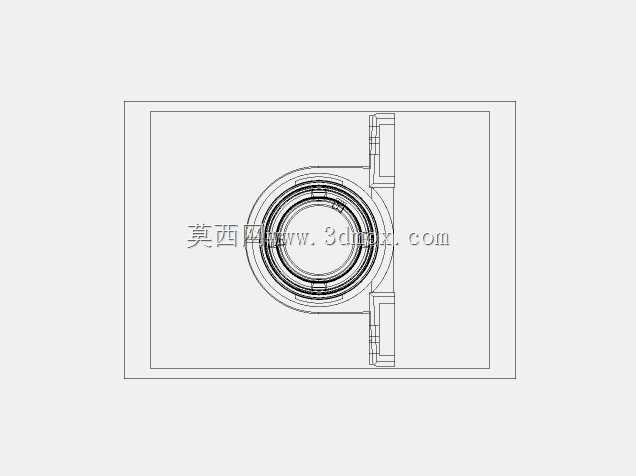

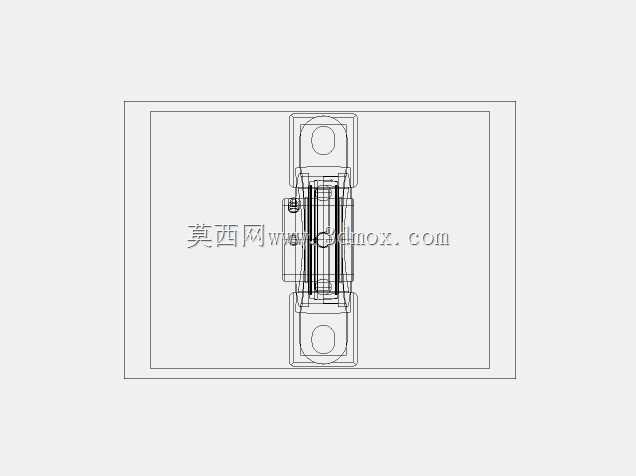

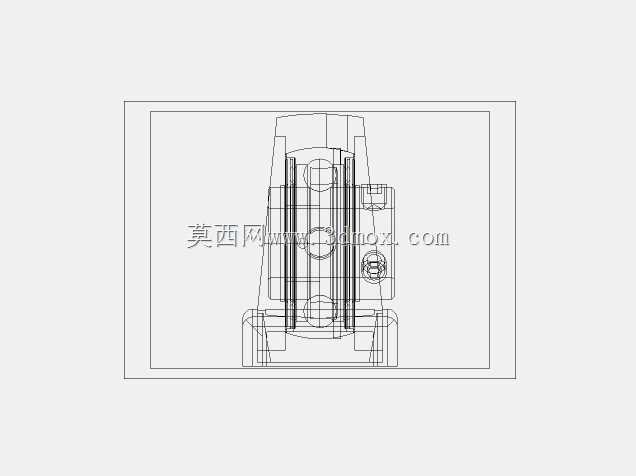

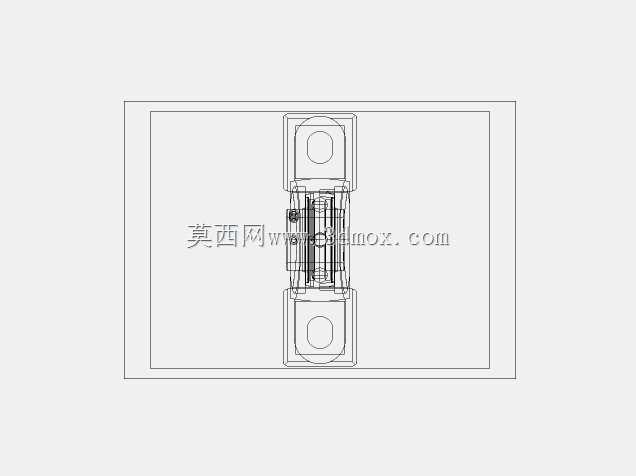

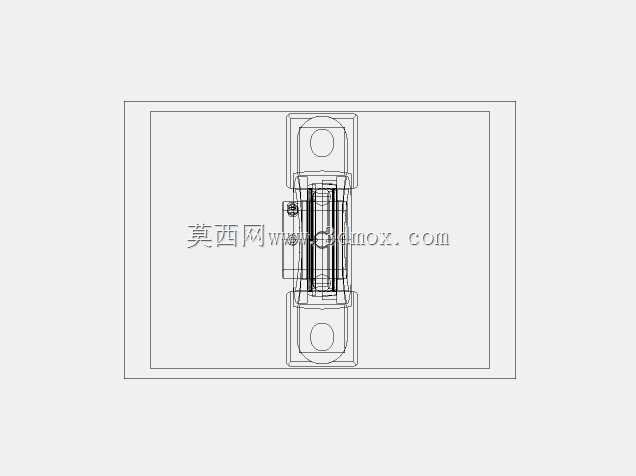

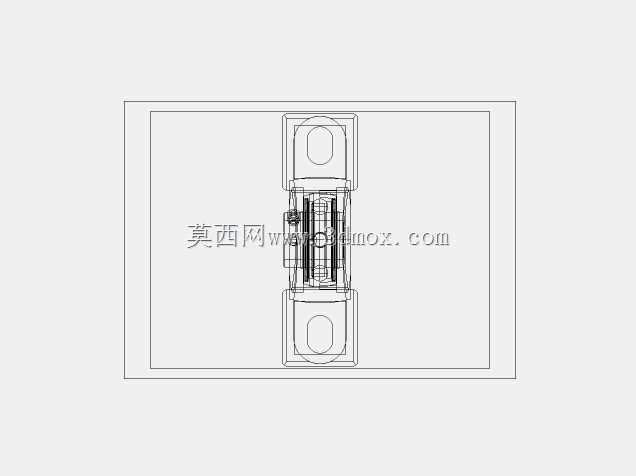

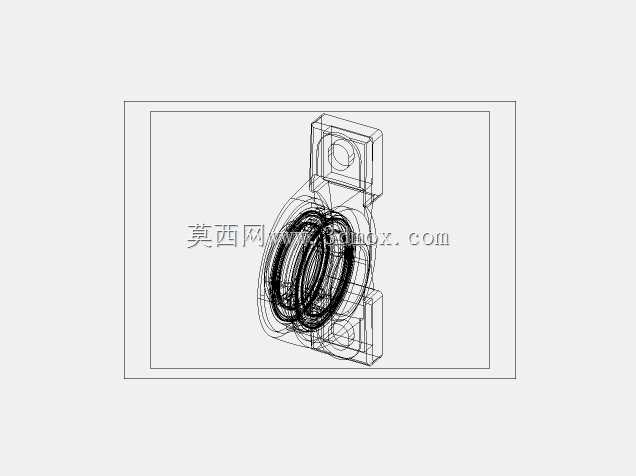

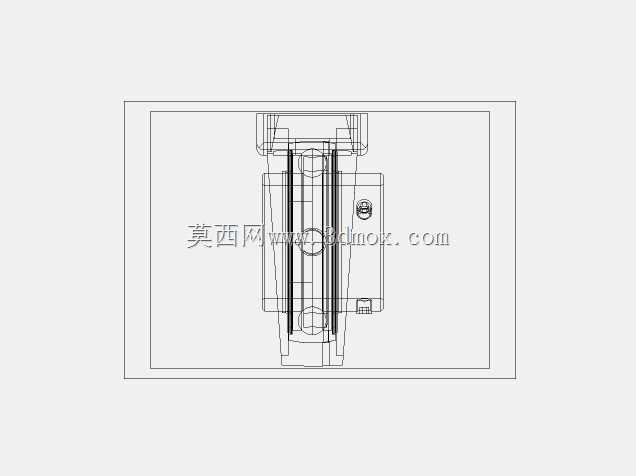

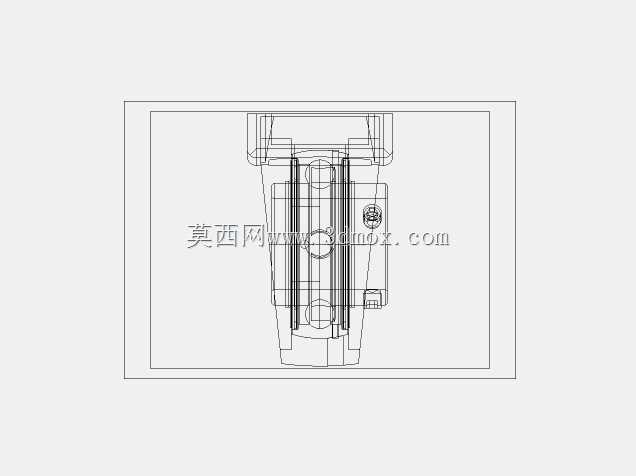

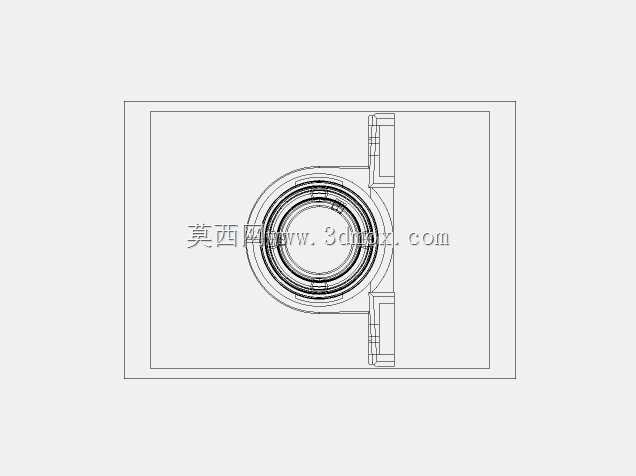

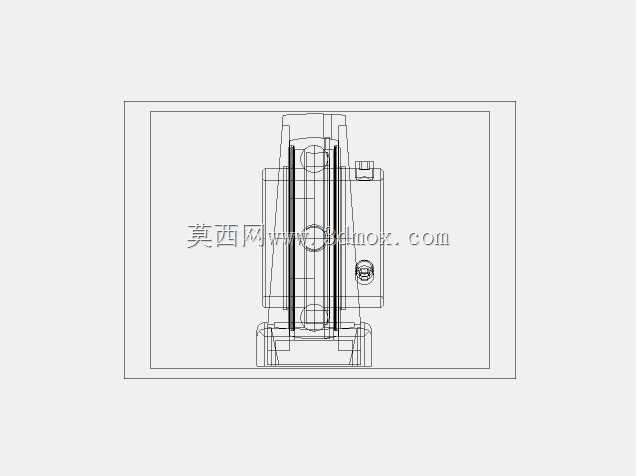

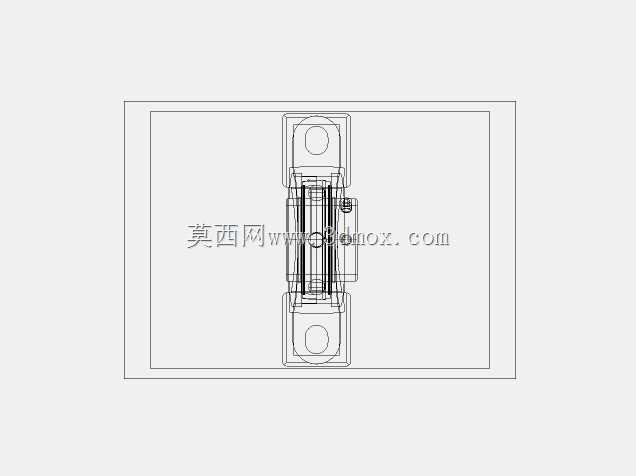

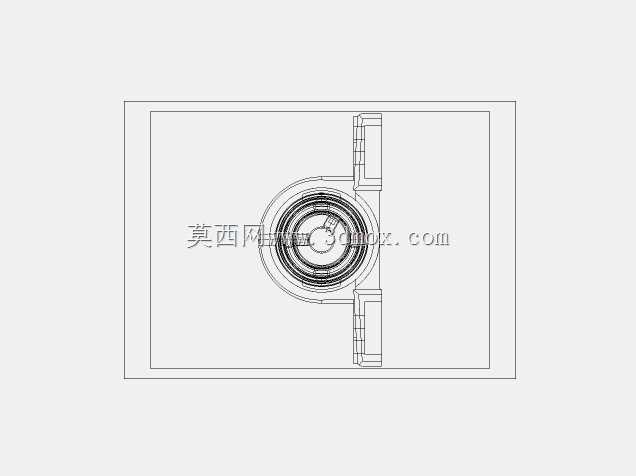

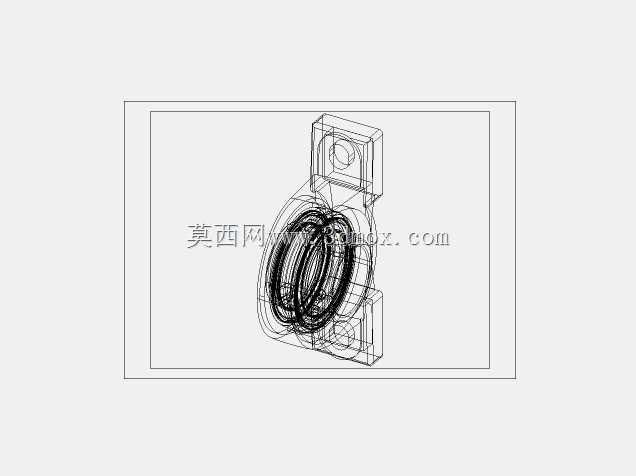

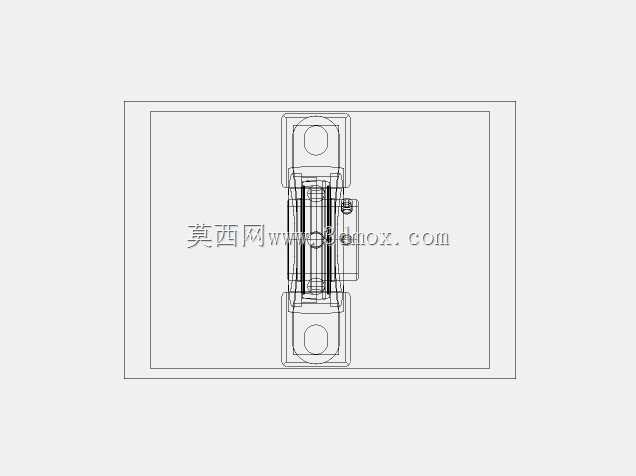

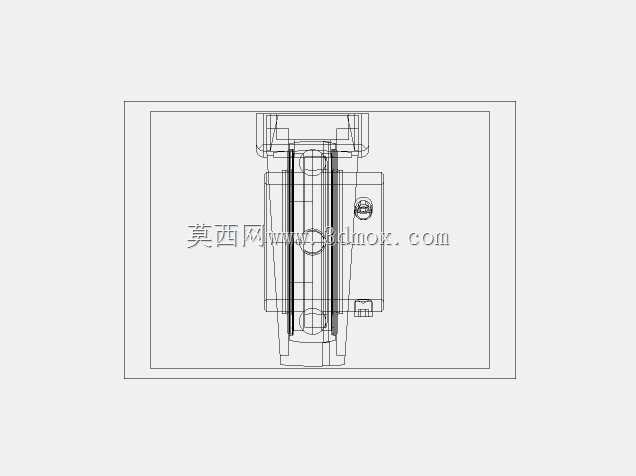

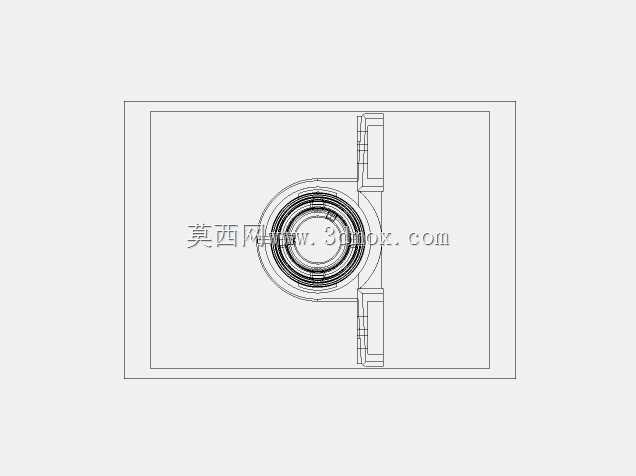

　　在实际建模过程中，需要重点还原轴承内圈的顶丝孔结构、外球面与座孔的配合间隙、安装脚的倒角与加强筋结构，这些细节直接影响后续做装配干涉检查、安装模拟时的准确性，很多新手建模时容易忽略轴承座安装面与轴承内圈端面的高度差，导致后续装配时出现轴端与机架干涉的问题。另外，滚柱的滚道曲率、保持架的间隙也需要按照实际参数还原，才能在做运动仿真时准确模拟轴承的转动灵活性与调心范围，为后续的工程出图、BOM清单统计提供准确的模型依据。这类标准件的三维模型不需要做过多的自定义修改，严格遵循行业标准尺寸建模，就能满足绝大多数通用设备的设计选型需求，减少工程师重复绘制标准件的无效工时。
