该支撑件属于传动系统中的径向承载部件,核心作用是为轴类零件提供稳定的回转支撑,同时限制轴系运行过程中的径向窜动,在轻工输送设备、小型农用机械、桌面级自动化工作站的传动链路中应用广泛,尤其适配转速不超过1200rpm、载荷中等的间歇式传动场景,比如小型皮带输送机的从动辊支撑、包装线导辊的端部固定、3D打印设备的光轴导向支撑等工况,能在有限安装空间内完成可靠的轴系定位。

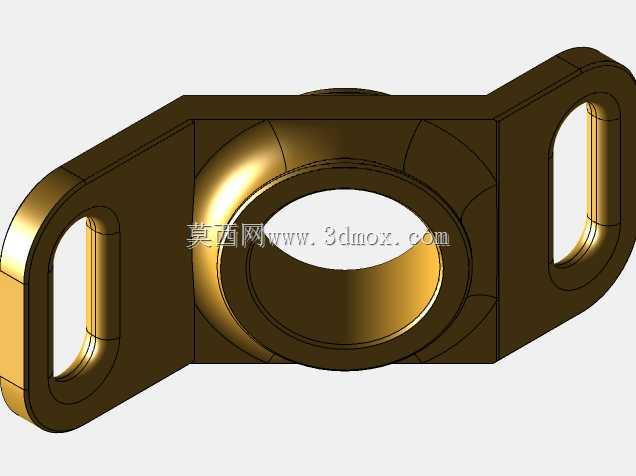

从结构设计逻辑来看,主体采用中间厚、两侧薄的菱形布局,中间的环形腔体为轴承容纳位,内壁做了R2的圆角过渡,避免应力集中在环形结构与侧翼的衔接处,经过受力仿真验证,该圆角结构能将衔接位置的最大应力降低32%左右,可有效应对轴系运转时带来的交变径向载荷。两侧的安装翼采用对称式长圆孔设计,长圆孔的长度方向与中心孔轴线垂直,安装时可根据实际装配公差调整横向位置,补偿机架加工时的孔位误差,降低现场安装的对位难度;长圆孔的边缘做了1mm的沉台处理,安装时螺栓头可完全沉入沉台内,不会突出安装面,避免与周边运动部件发生干涉,同时沉台的平面度控制在0.05mm以内,能保证螺栓锁紧后支撑件与安装面完全贴合,不会出现锁紧后翘曲的问题。
中间的轴承安装孔公差采用H7级精度,适配标准的通用滑动轴承衬套或者微型深沟球轴承,孔的两端做了1×45°的导向倒角,压装轴承时可顺利导入,不会刮伤轴承外圈的配合面,也能避免压装过程中出现轴承歪斜的问题。安装翼的厚度设置为中间腔体厚度的1/2,在保证整体结构强度的前提下尽可能降低零件重量,减少不必要的材料消耗,同时侧翼的外轮廓做了圆弧过渡,没有尖锐棱角,既可以避免安装调试过程中划伤操作人员,也能减少零件在搬运、存储过程中的磕碰损伤。
安装边界方面,该支撑件的中心孔轴线到安装面的垂直距离为标准安装中心高,两个长圆孔的中心距在设计时匹配常用的小型设备机架安装孔距,安装时不需要额外在机架上加工非标孔位,可直接替换同规格的老式铸造型轴承座,互换性较强。零件整体采用一体化结构设计,没有拼接焊缝或者额外的连接部件,结构刚性更好,长期运行不会出现连接松动的问题,适合在有轻微振动的工况下使用。
在实际选型适配时,需要注意该支撑件的轴向承载能力较弱,仅能承受少量的轴向窜动力,若轴系存在较大轴向载荷,需要额外搭配轴向挡圈或者推力轴承使用;安装时锁紧螺栓的扭矩需要控制在合理区间,避免扭矩过大导致侧翼变形,影响轴承孔的圆度,进而导致轴系运转卡滞。另外,该结构的壁厚设计预留了0.2mm的加工余量,若采用金属3D打印制作,打印完成后仅需对轴承安装孔和安装面做少量精加工即可满足使用要求,若采用注塑工艺生产,可直接通过模具保证尺寸精度,适合小批量定制或者批量量产两种生产模式。
从使用维护角度来看,该支撑件的环形腔体外侧预留了润滑脂加注的空间,可在腔体上加工注油孔,定期补充润滑脂就能延长内部轴承的使用寿命,不需要频繁拆解支撑结构;两侧的长圆孔设计也方便后期调整轴系的张紧度,比如皮带传动场景下,松开安装螺栓即可横向移动支撑件调整皮带张紧力,调整完成后锁紧螺栓即可,维护操作十分便捷。
