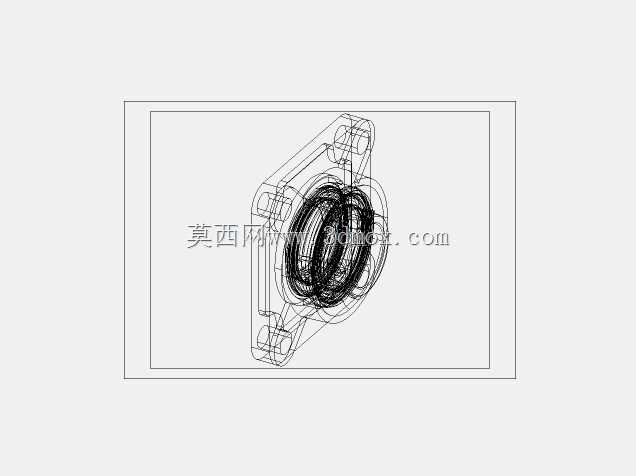

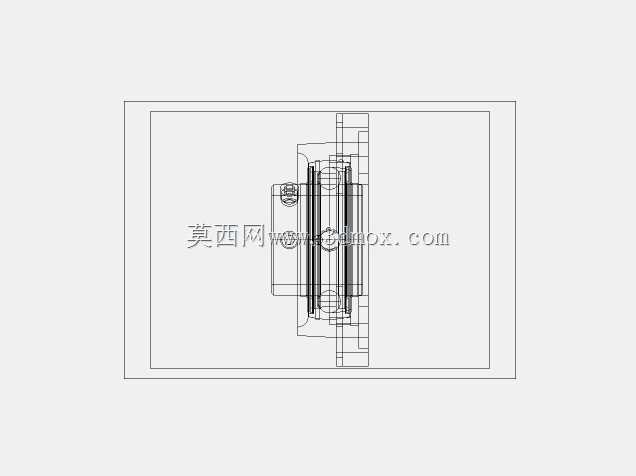

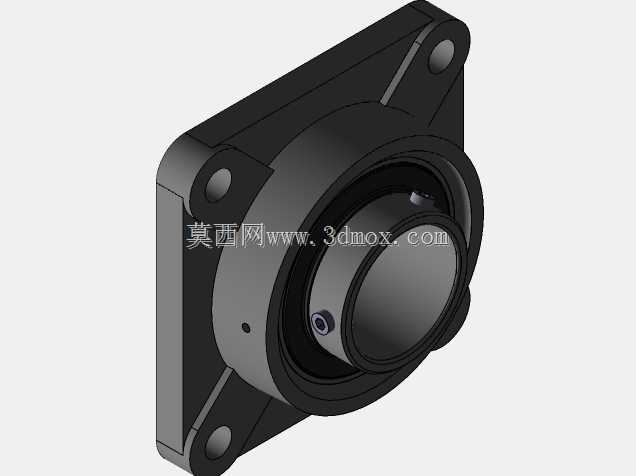

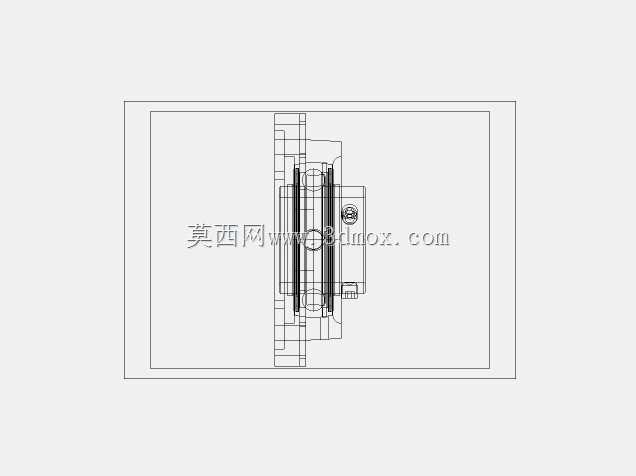

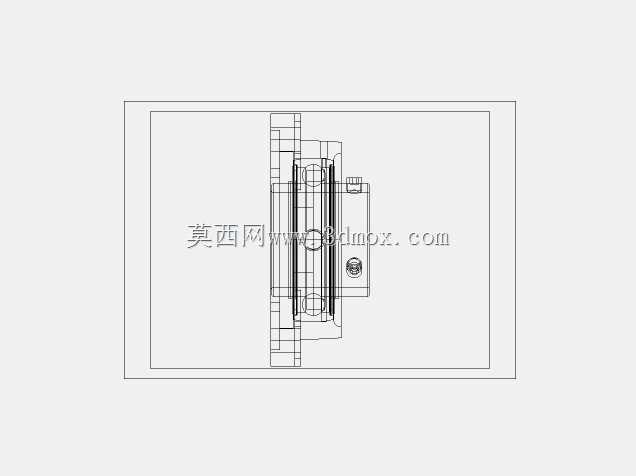

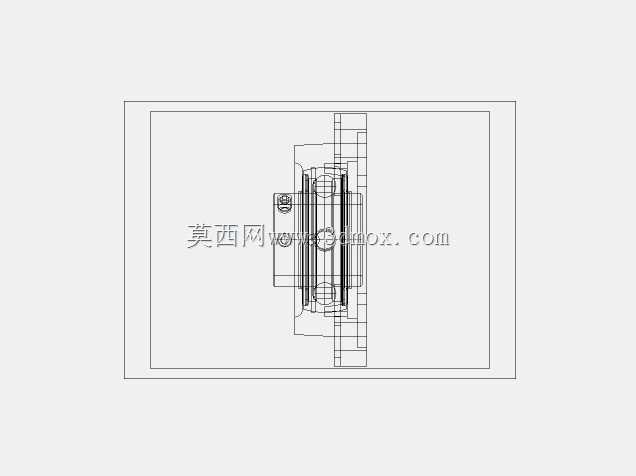

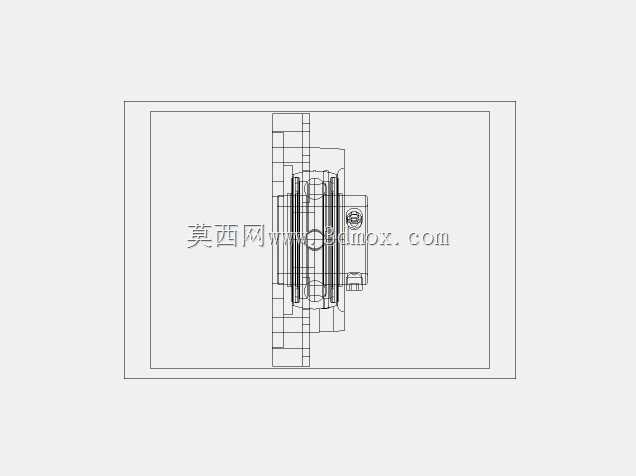

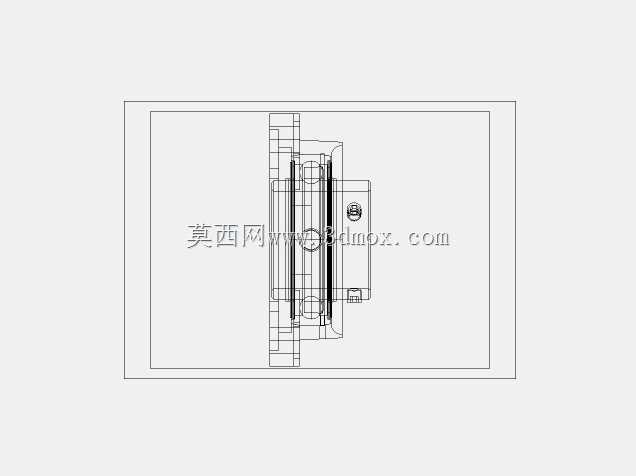

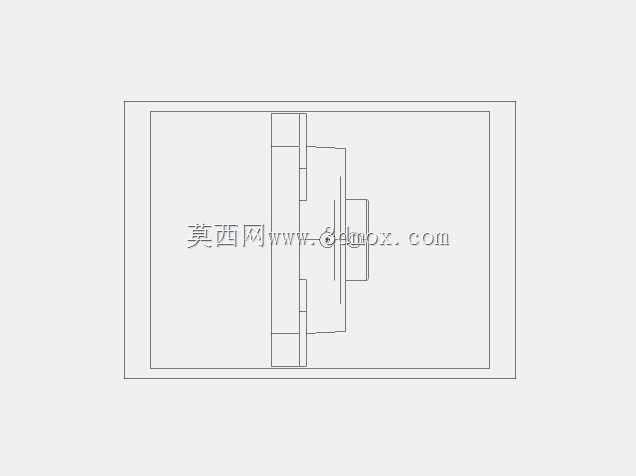

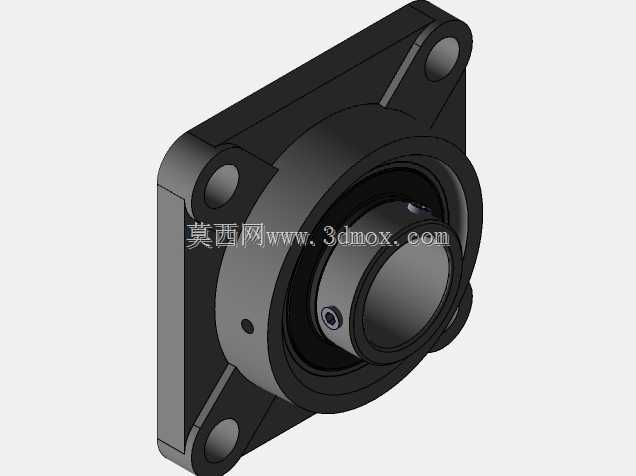

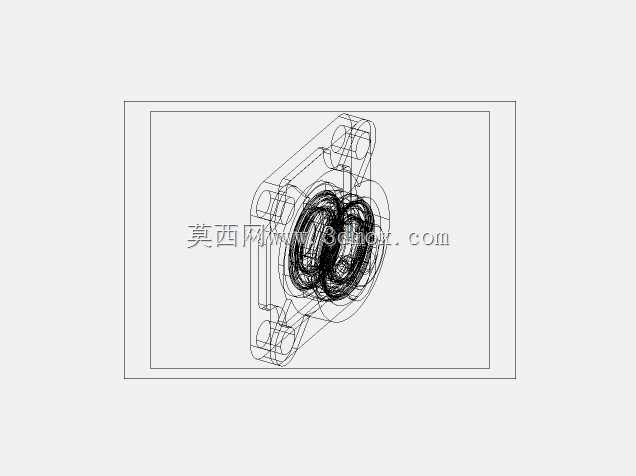

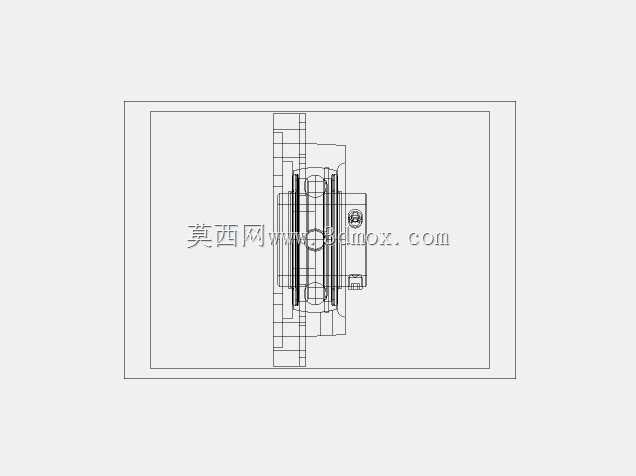

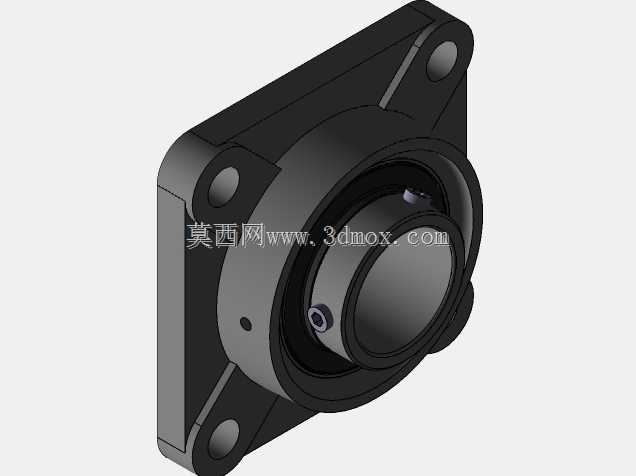

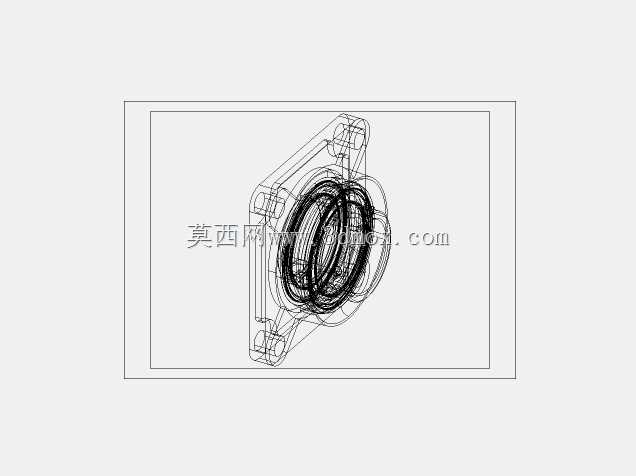

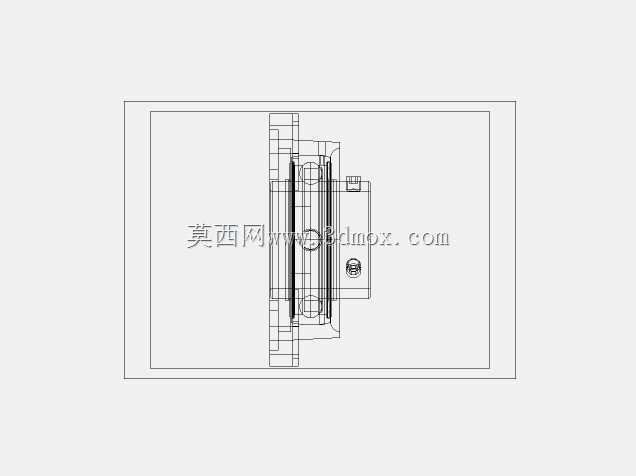

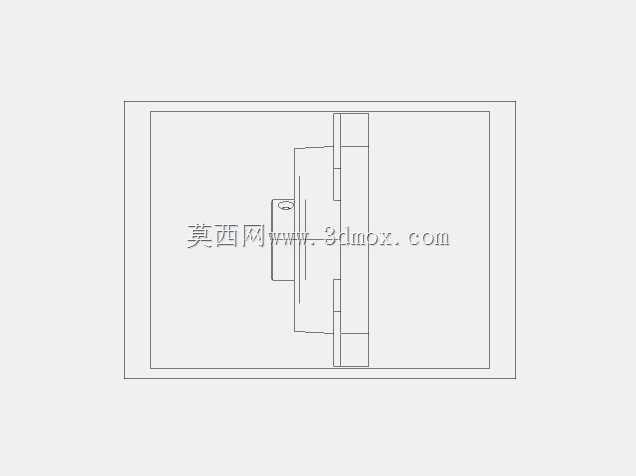

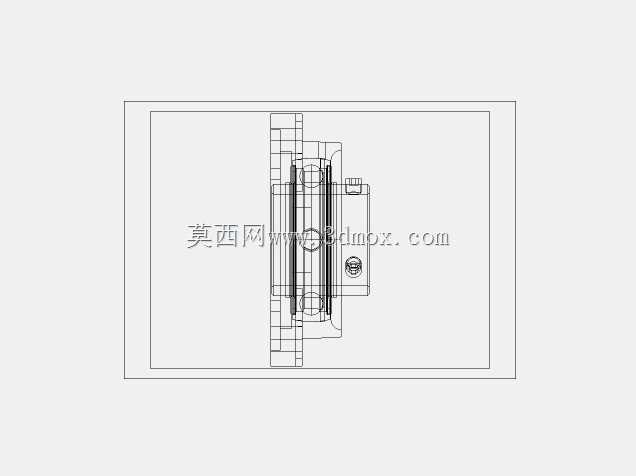

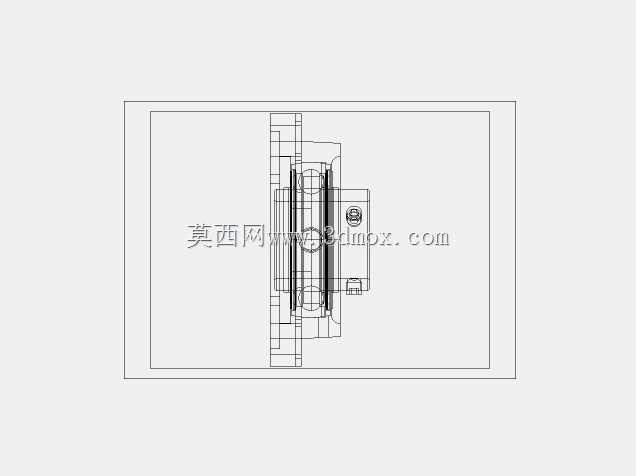

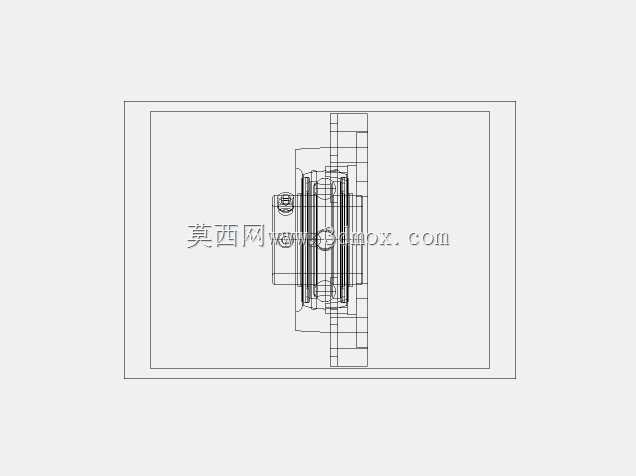

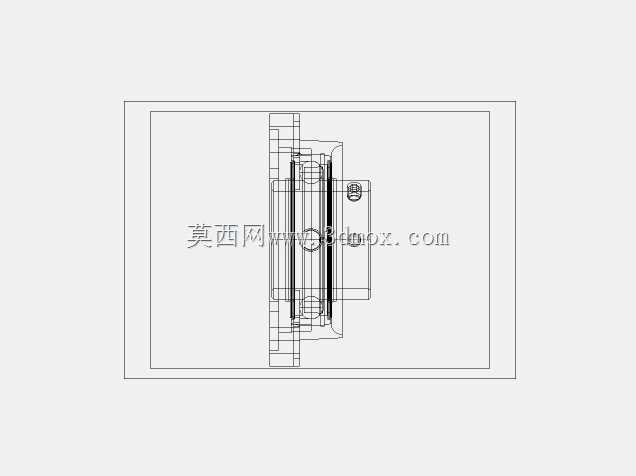

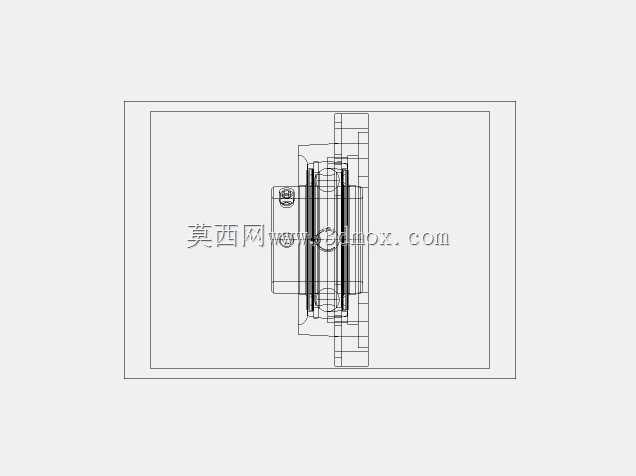

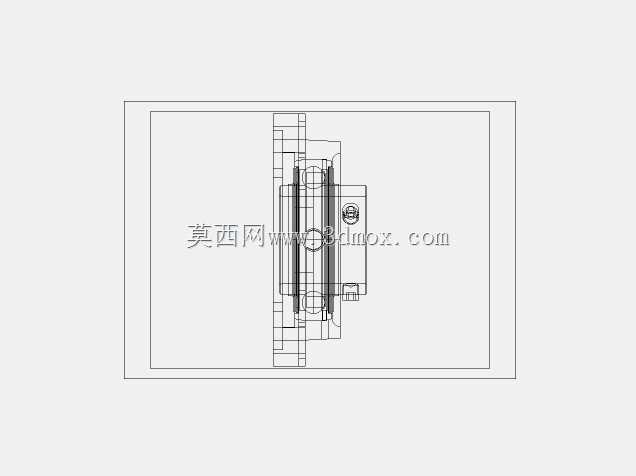

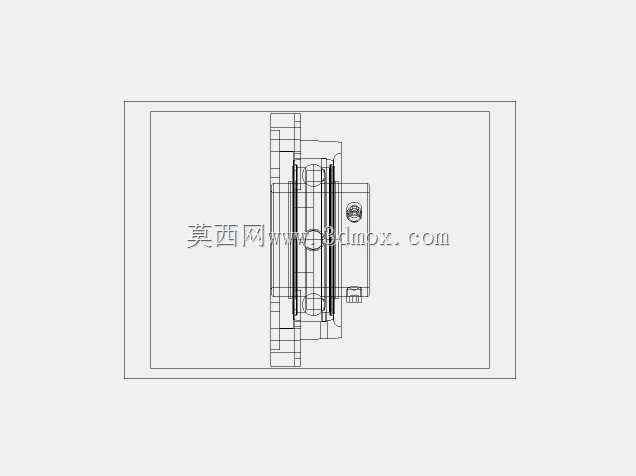

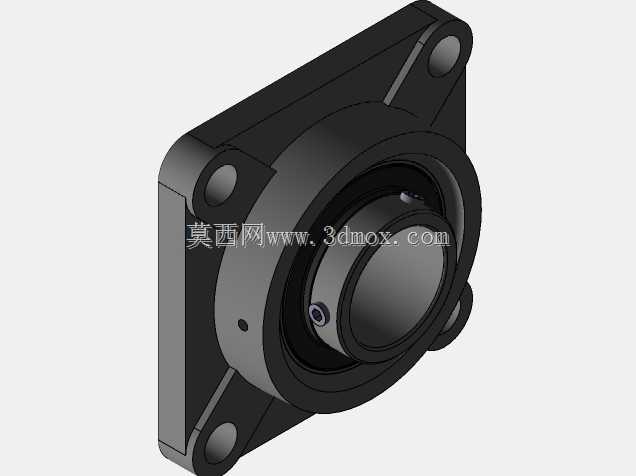

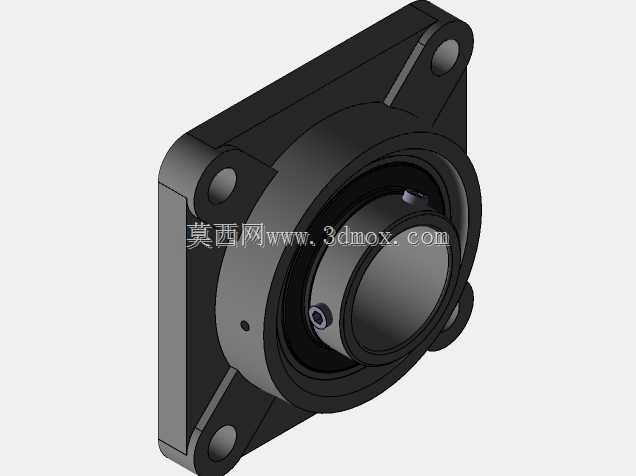

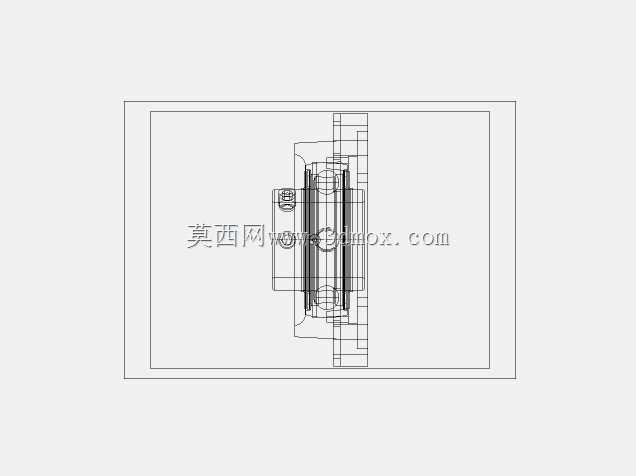

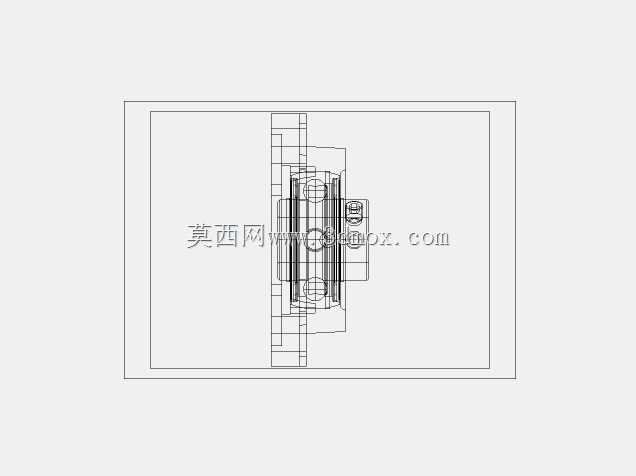

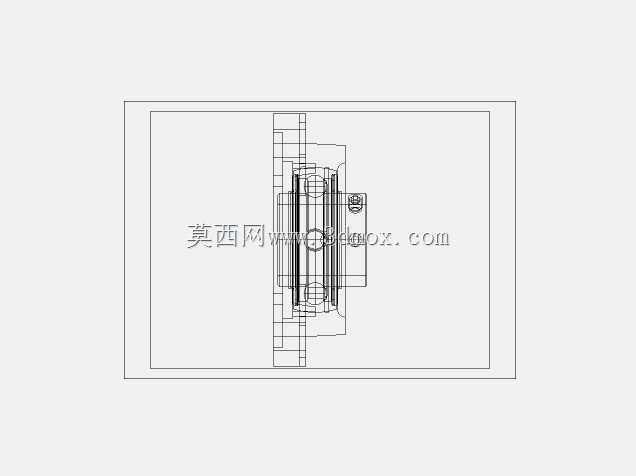

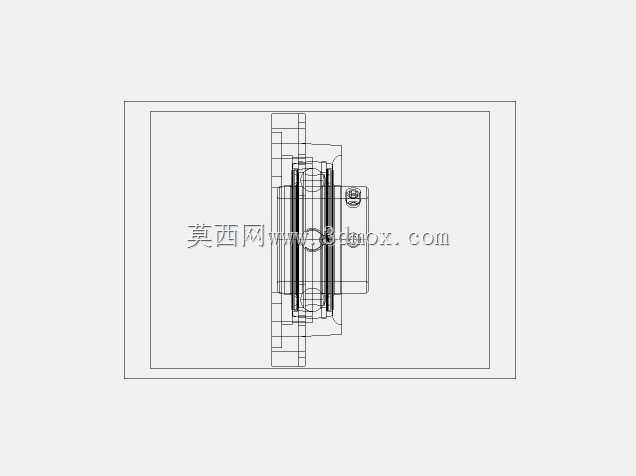

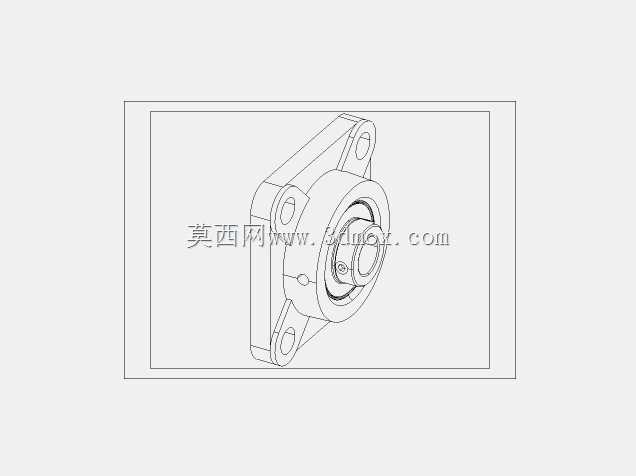

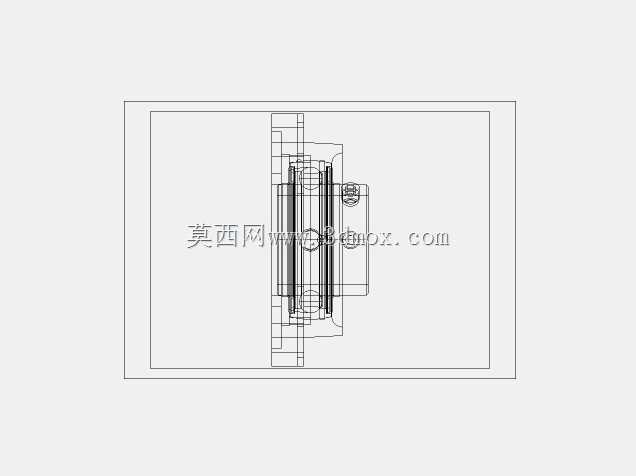

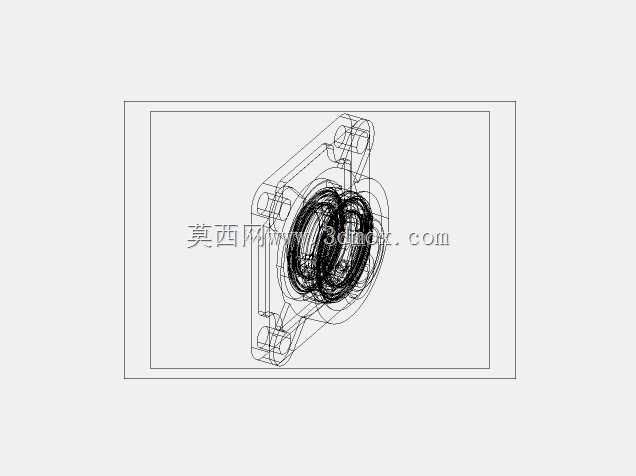

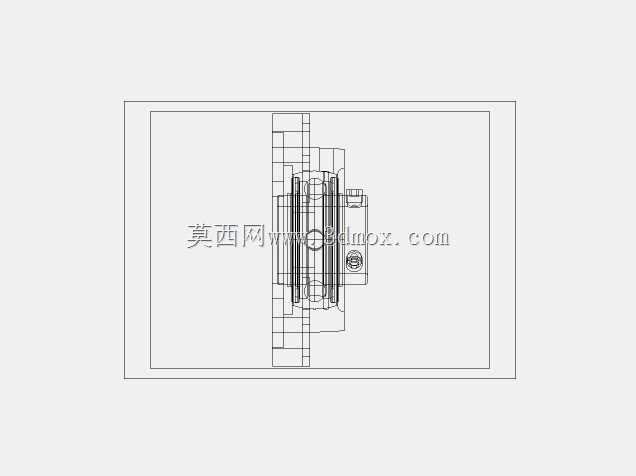

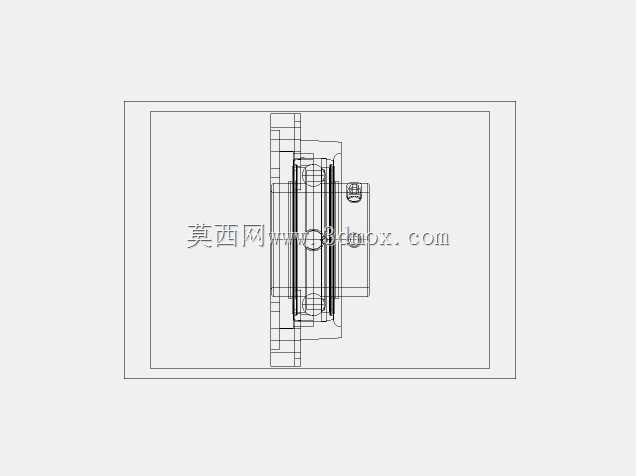

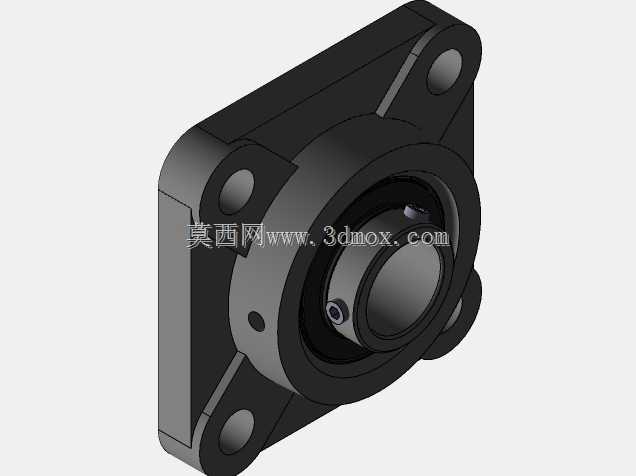

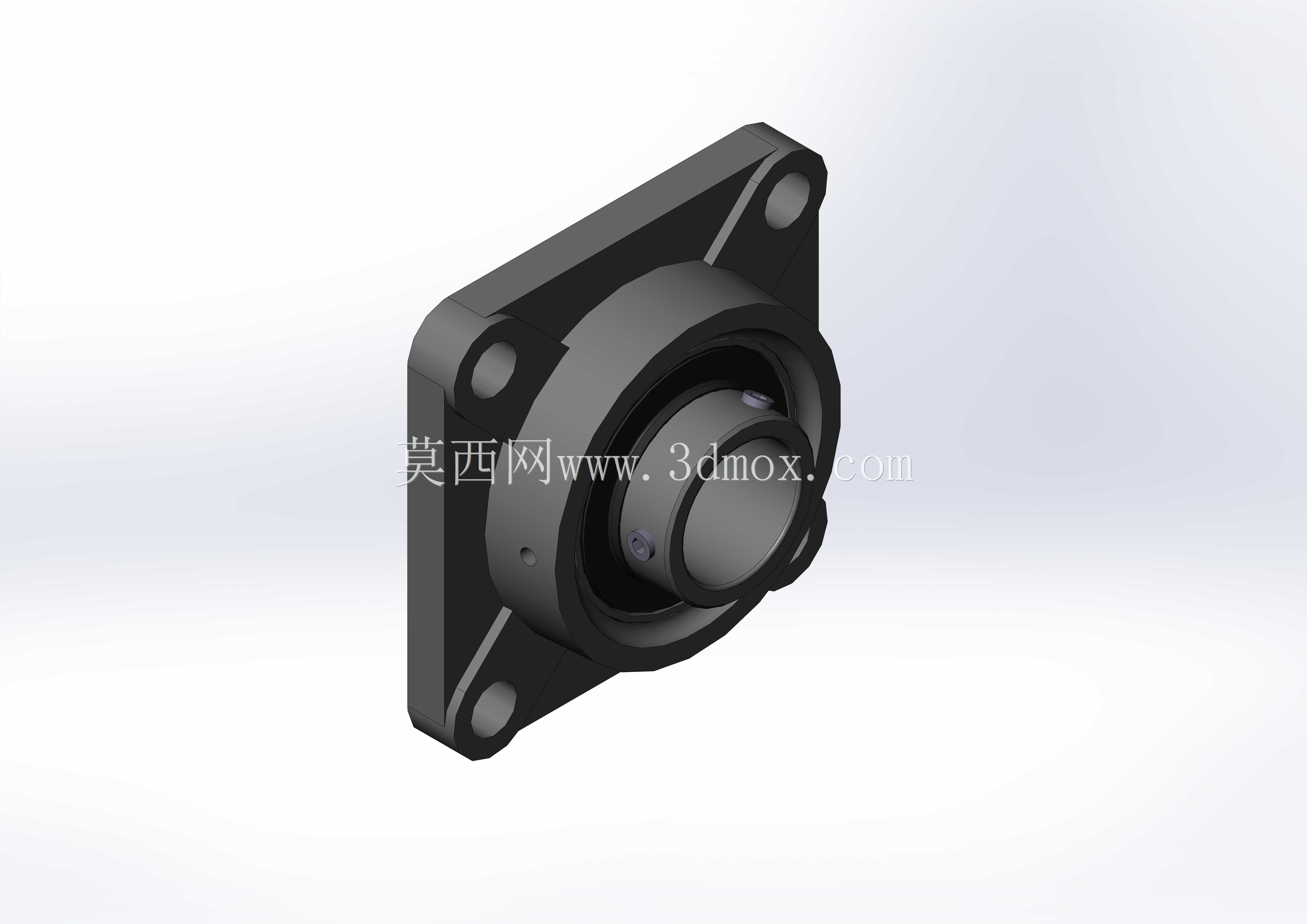

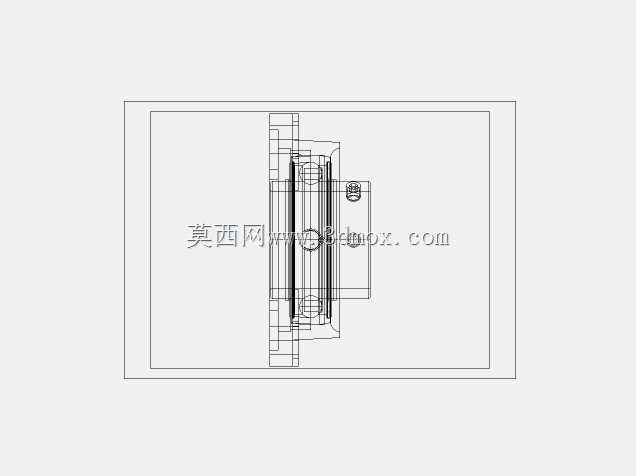

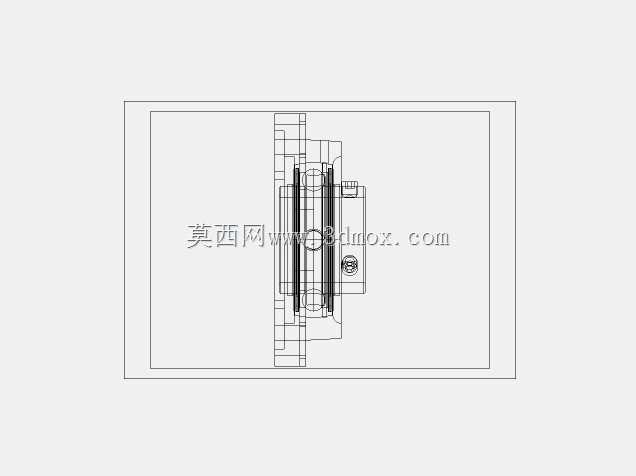

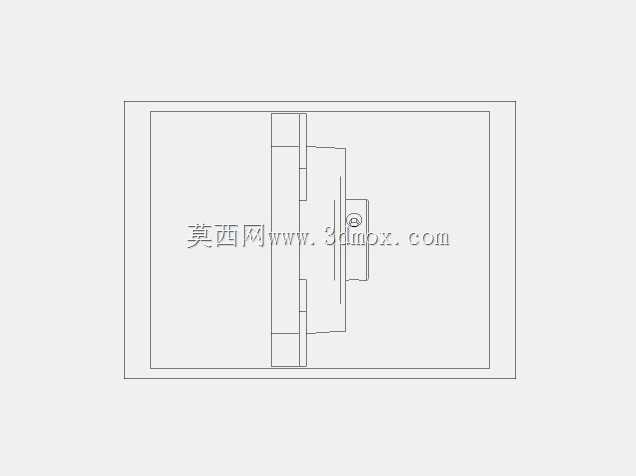

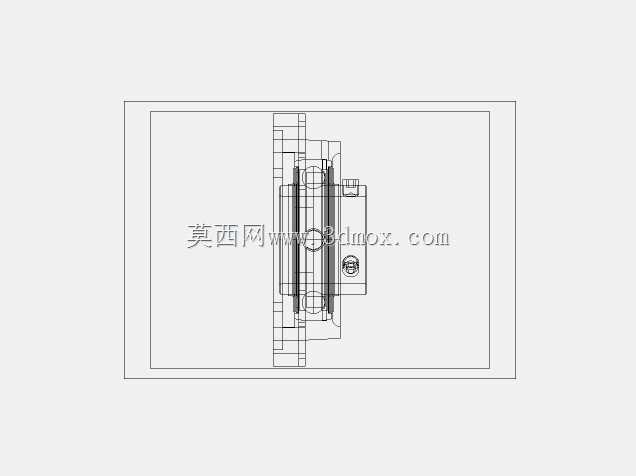

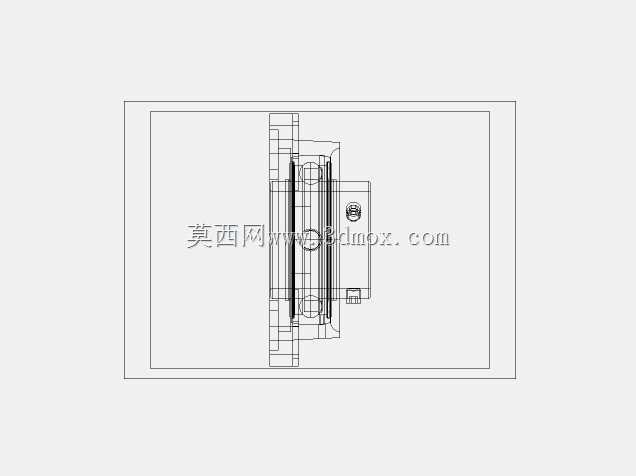

UCF系列方形外球面带座滚柱轴承结构

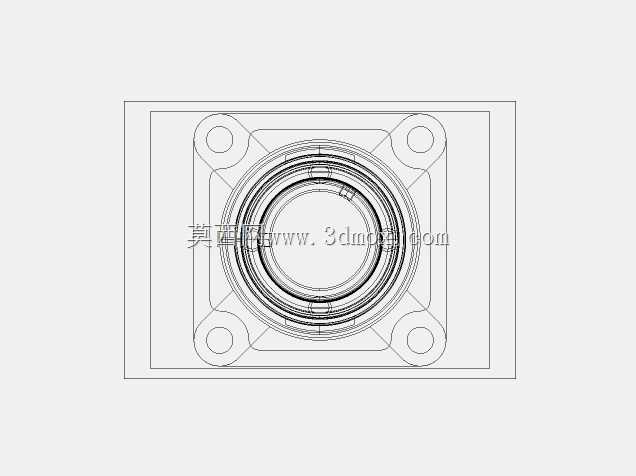

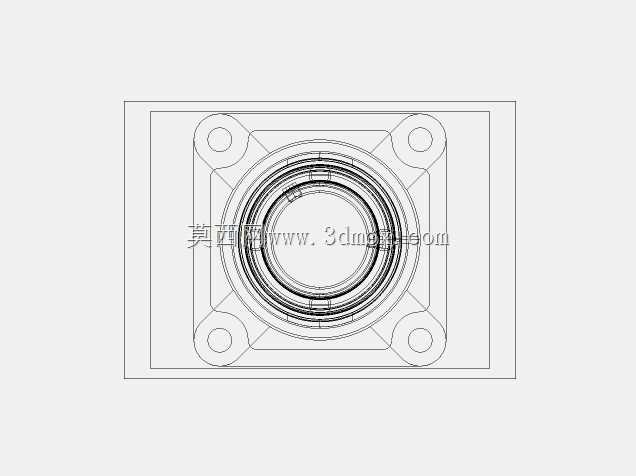

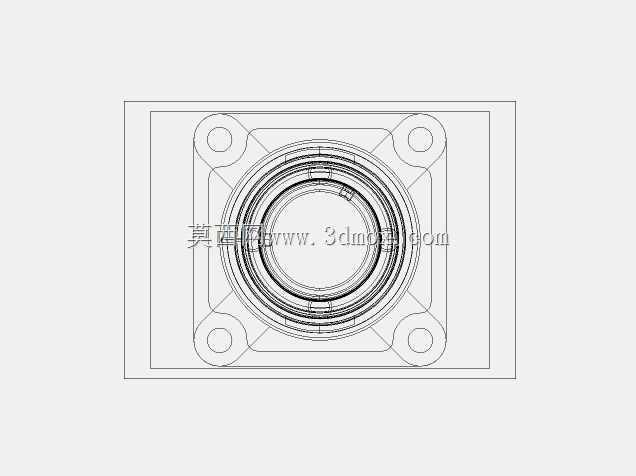

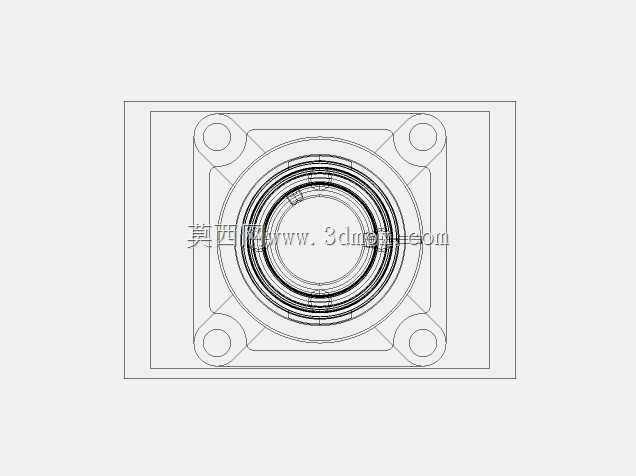

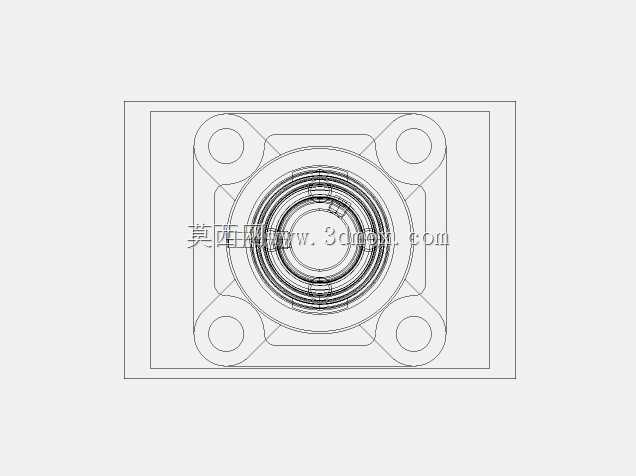

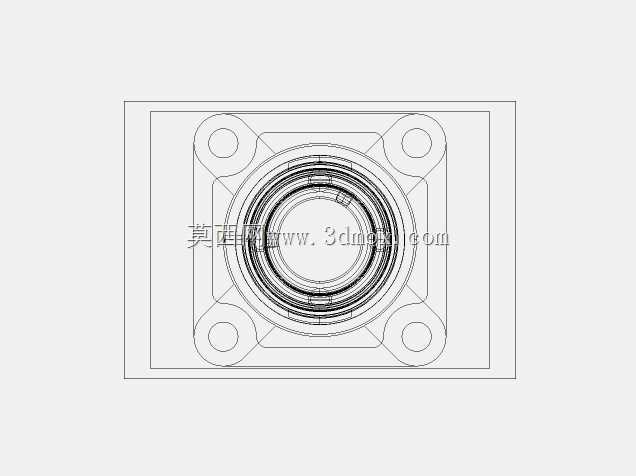

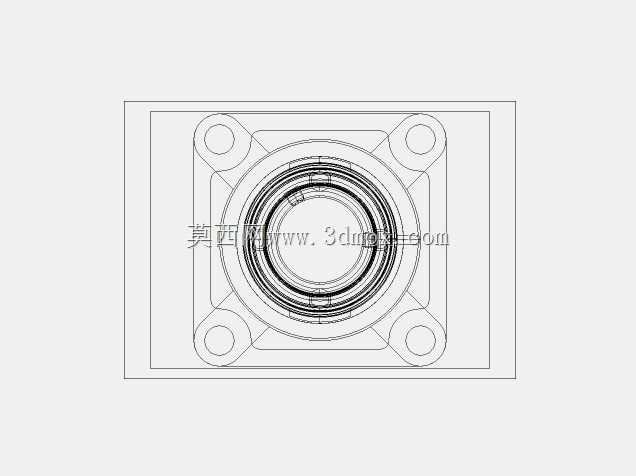

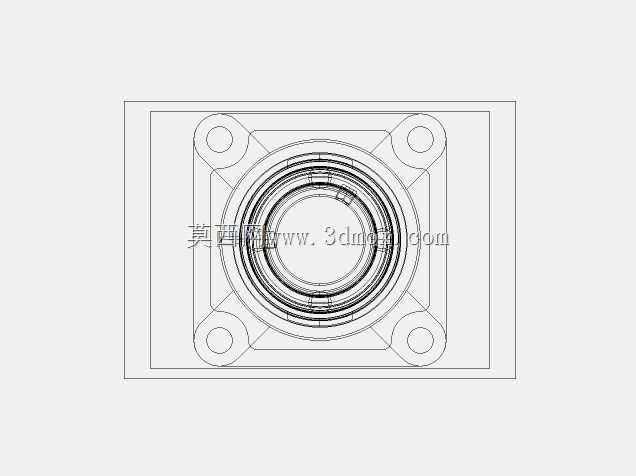

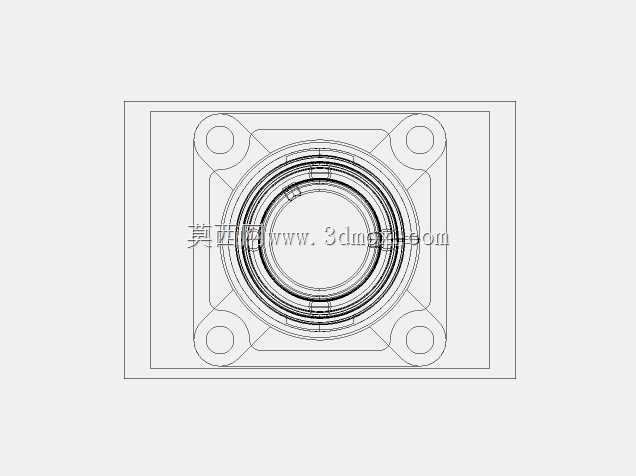

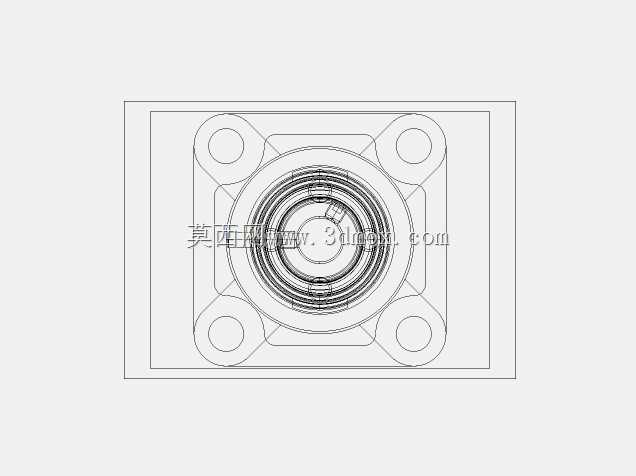

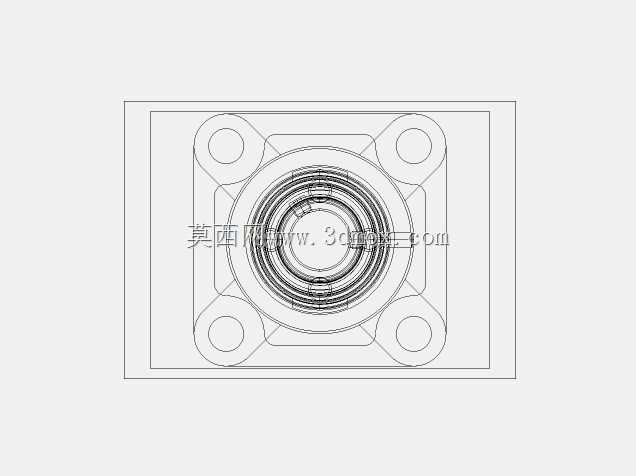

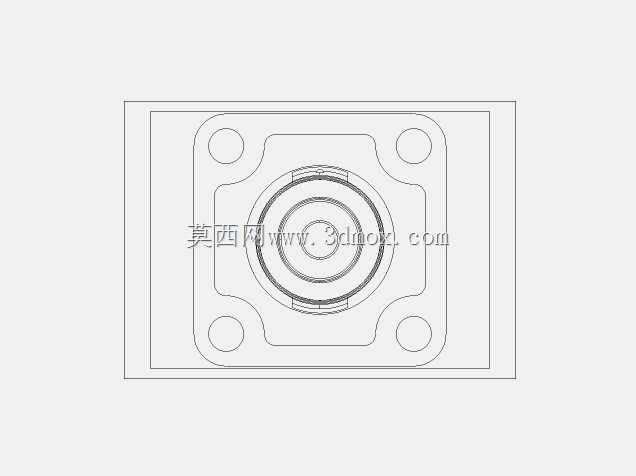

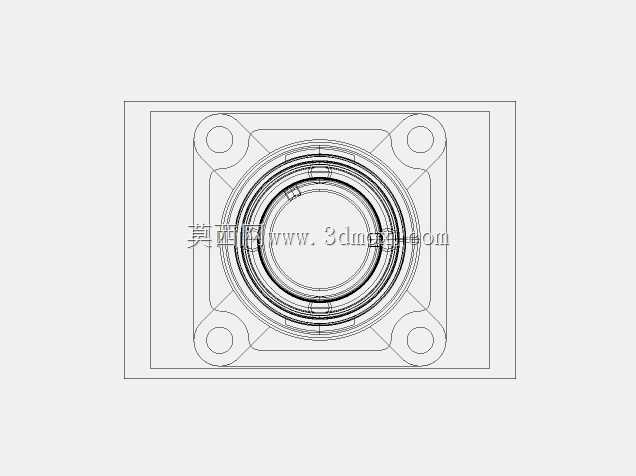

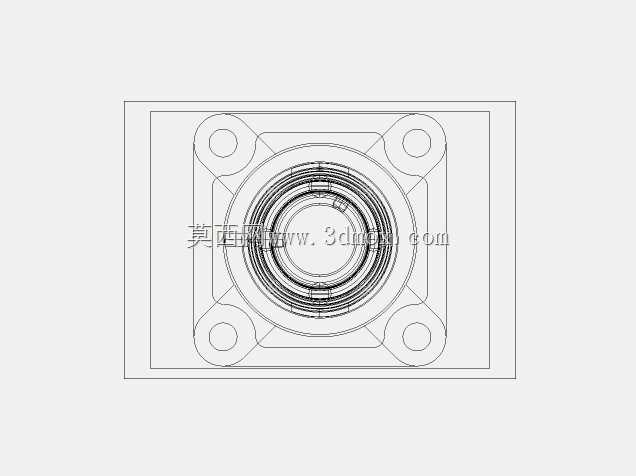

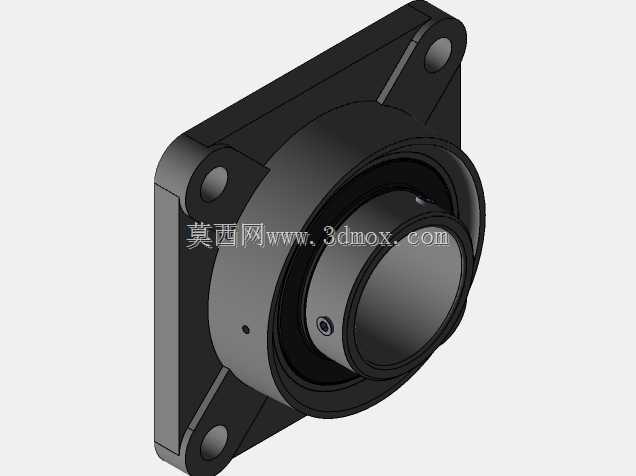

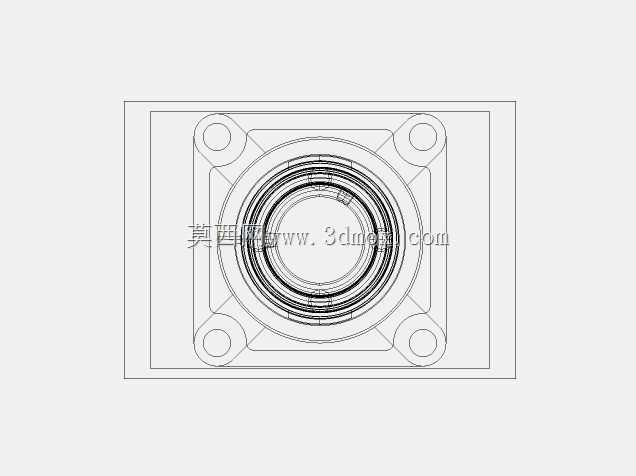

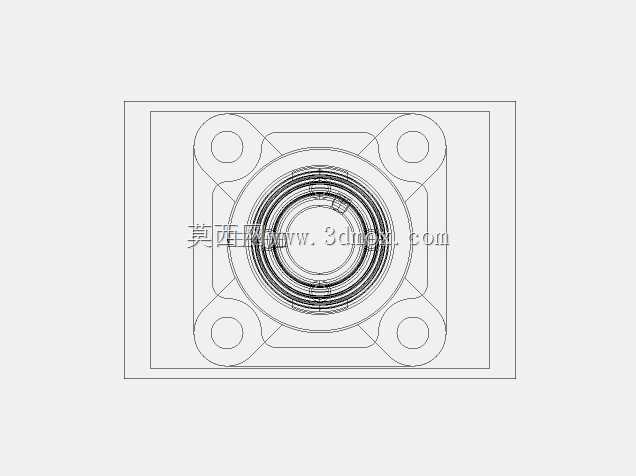

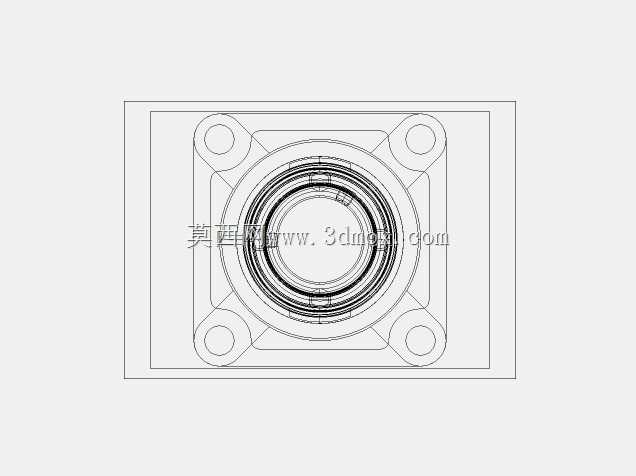

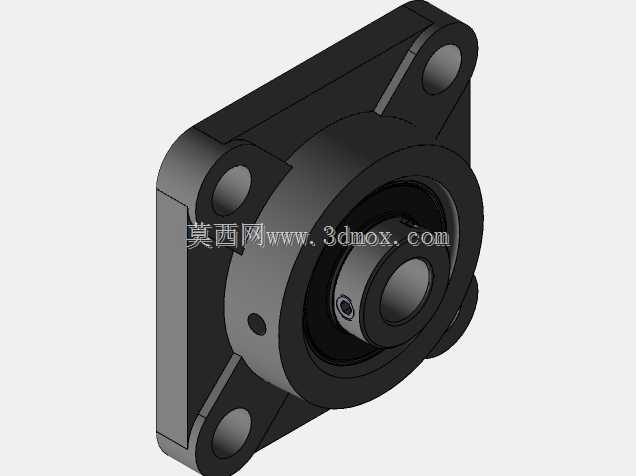

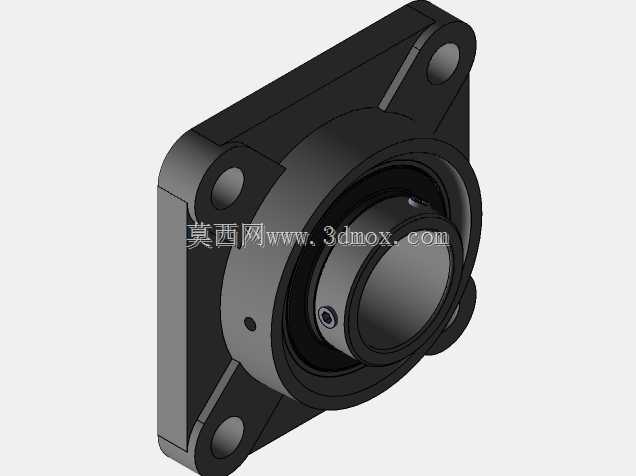

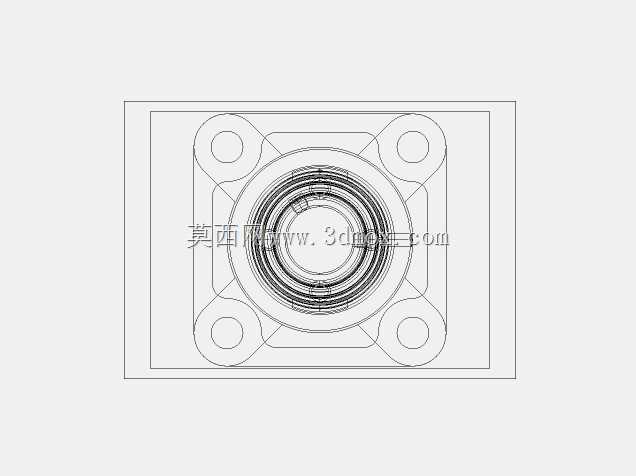

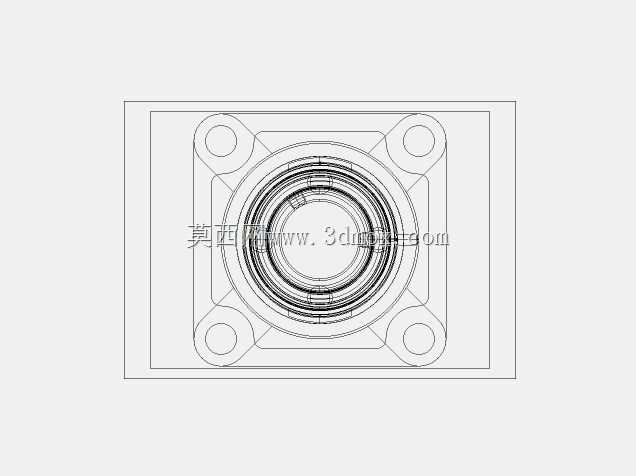

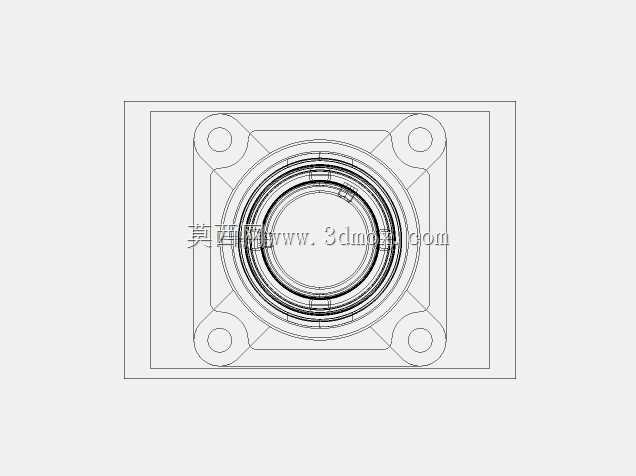

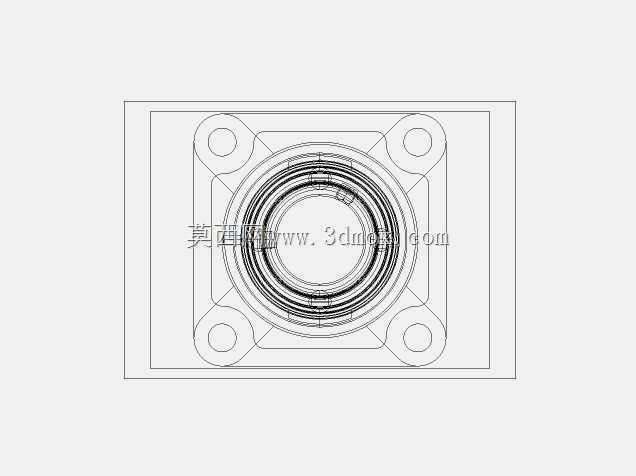

　　做输送线、轻工设备结构设计的工程师，多半都跟UCF系列方形带座轴承打过交道，这类部件属于传动支撑里的基础通用件，但凡涉及旋转轴系的径向承载、一定范围内的调心补偿需求，选它基本不会踩选型的坑。先从实际安装场景说，方形法兰的安装座设计，最适配设备框架的方管型材、平板安装面，四个安装孔呈对称矩形分布，不管是正装在设备侧板外侧，还是倒装在机架横梁下方，螺栓受力均匀，不会像菱形座那样在重载工况下出现单侧安装螺栓应力集中的问题，尤其是食品输送线、包装设备的从动辊支撑、小型农机的转轴定位，这类安装面本身加工平面度不算极高的场景，方形座的贴合面积更大，安装后座体的抗形变能力更强。

　　再聊功能特性，这类带座滚柱轴承的核心优势，是把轴承外圈与座体的球面配合做了集成，不需要设计人员额外考虑轴承座的球面加工公差，当安装面存在小角度的加工误差、或者轴系运行中出现轻微挠曲变形时，轴承内圈可以随轴的偏摆自动调整角度，不会出现滚柱卡滞、局部应力过载导致的早期失效。滚柱结构相比同内径的滚珠外球面轴承，径向承载能力要高出40%左右，适合中低速、有一定冲击载荷的工况，比如物流分拣线的主动辊支撑、木工机械的送料辊定位，日常运行中偶尔出现的物料卡滞冲击，滚柱的线接触承载形式能更好地分散载荷，避免滚道点蚀。

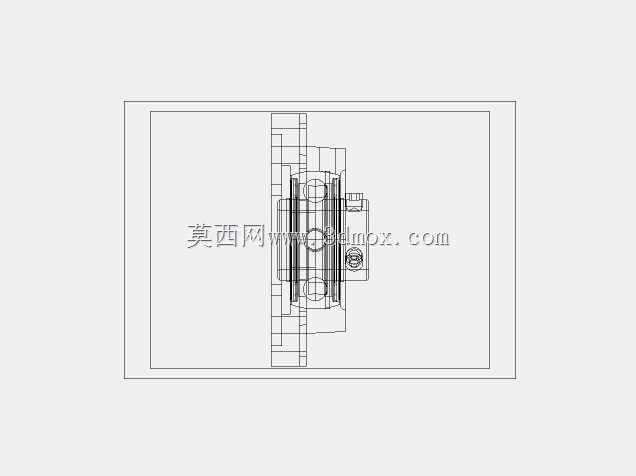

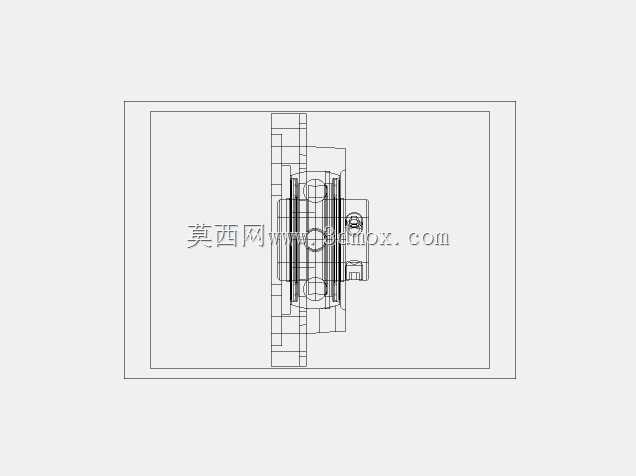

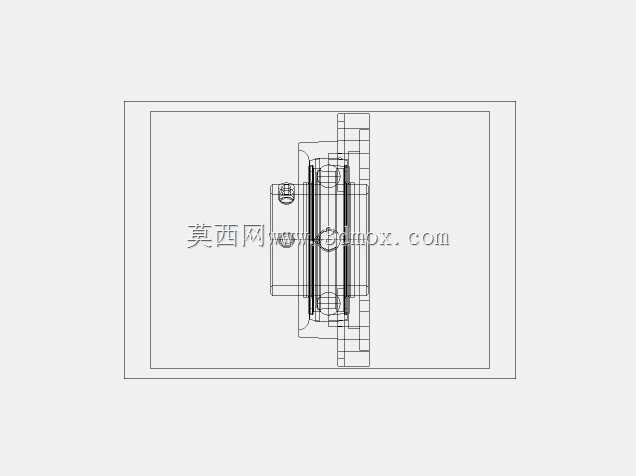

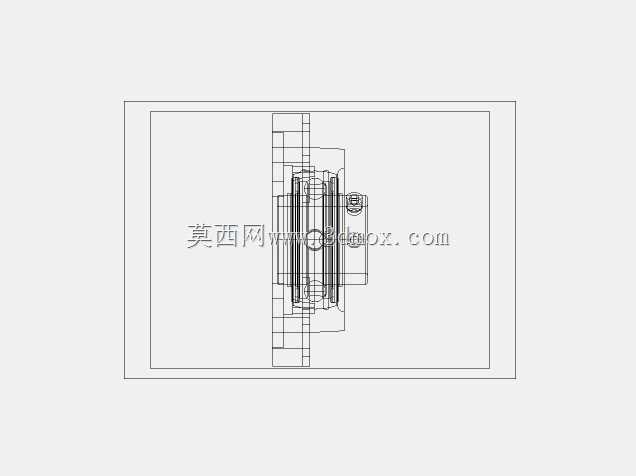

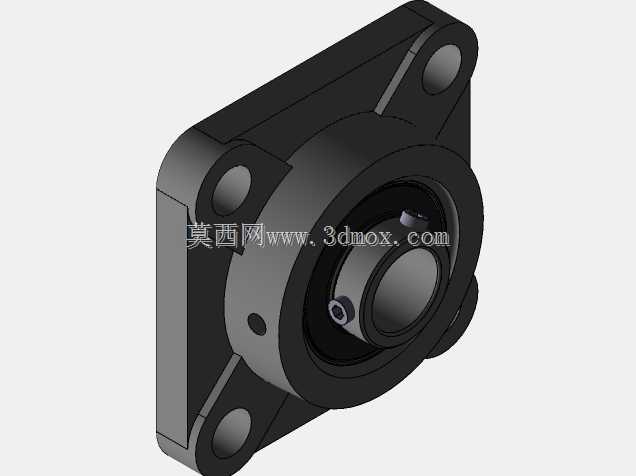

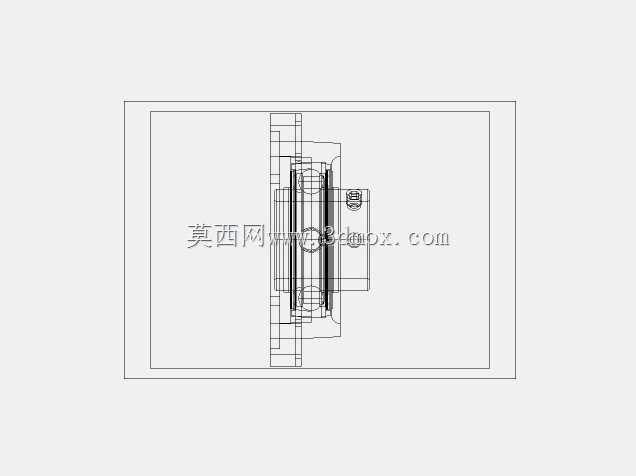

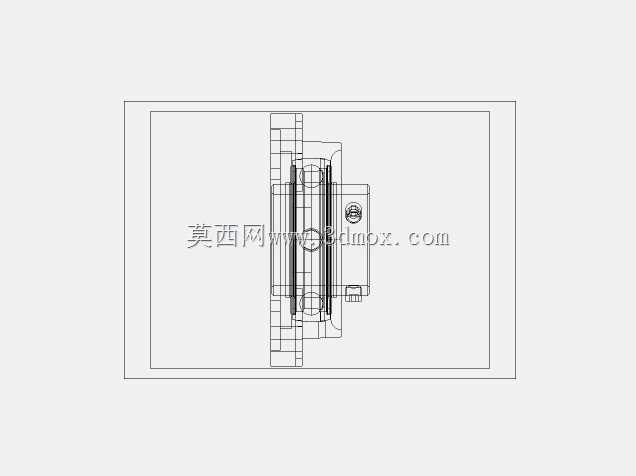

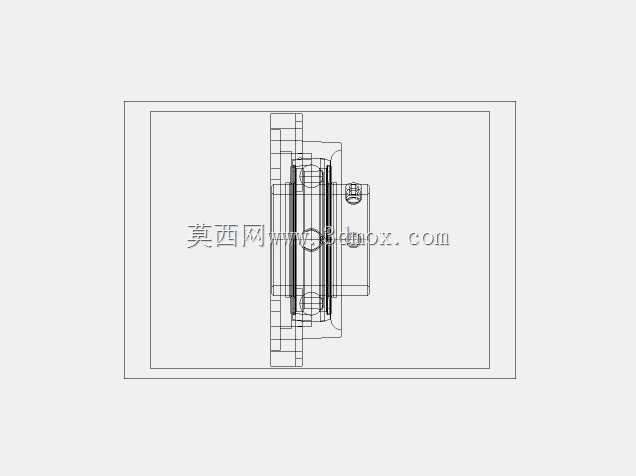

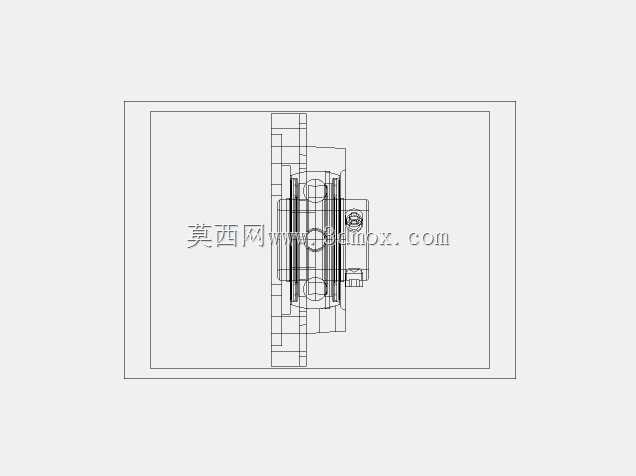

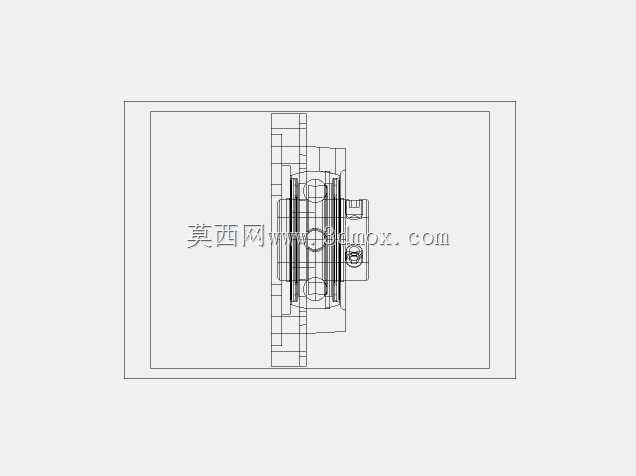

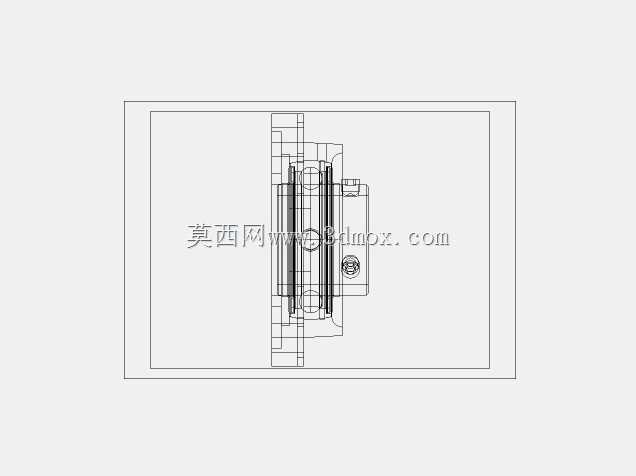

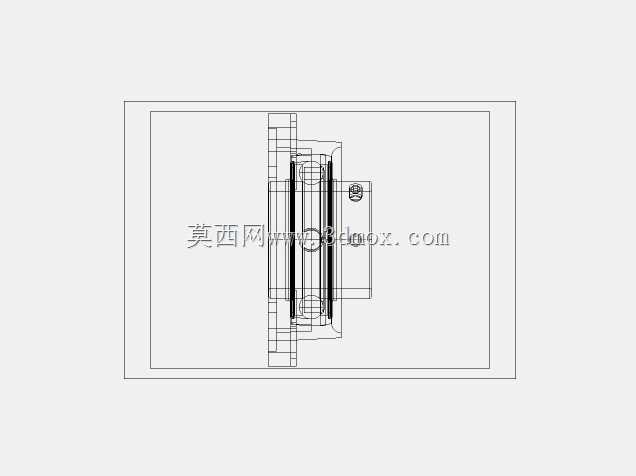

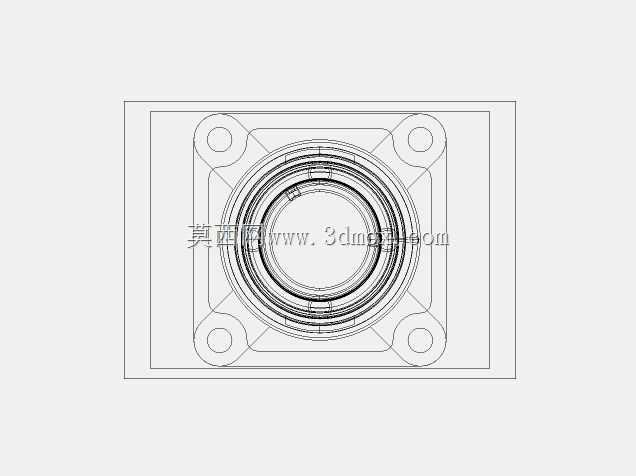

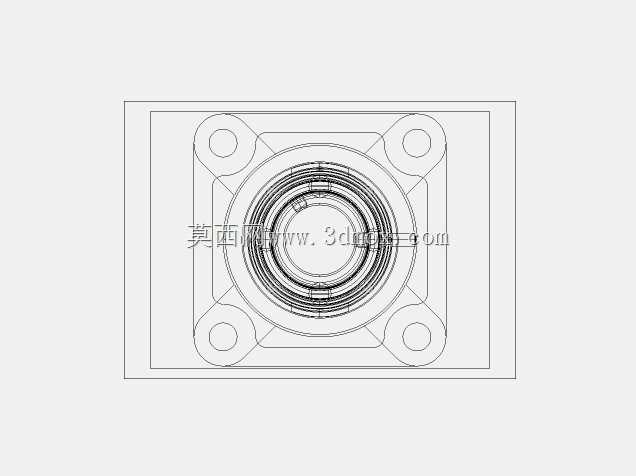

　　设计建模的时候要注意几个核心边界，首先是安装孔的中心距公差，这个尺寸直接决定了现场安装能不能顺利对位，建模时四个安装孔的位置度要控制在0.1mm以内，孔本身要预留螺栓穿装间隙，比配套螺栓公称直径大1mm即可，间隙过大会导致运行中座体窜动，过小则会给现场安装带来对位麻烦。然后是轴承内孔的顶丝位置，UCF系列的顶丝通常是两个呈90度分布在内圈延伸端，建模时要注意顶丝的突出高度不能超过座体的法兰平面，否则安装时顶丝会跟安装面干涉，另外内圈的端面要预留轴端挡圈或者锁紧螺母的安装空间，不能跟座体的密封端盖产生摩擦。

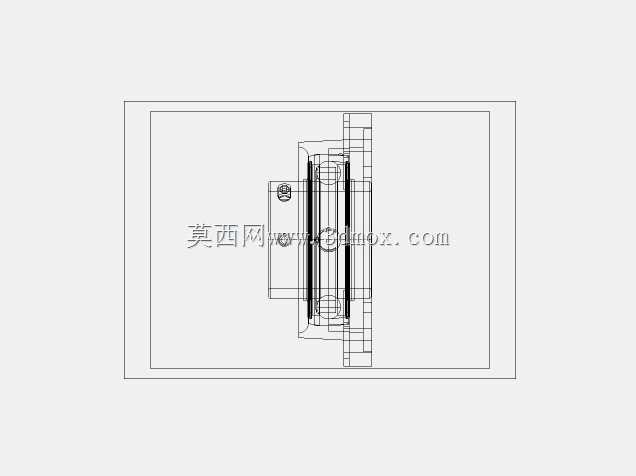

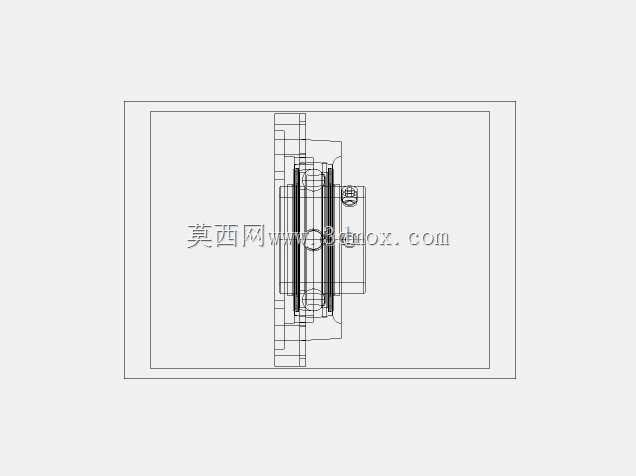

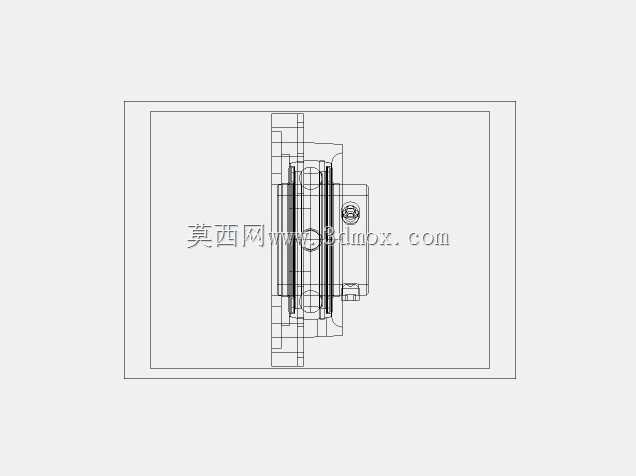

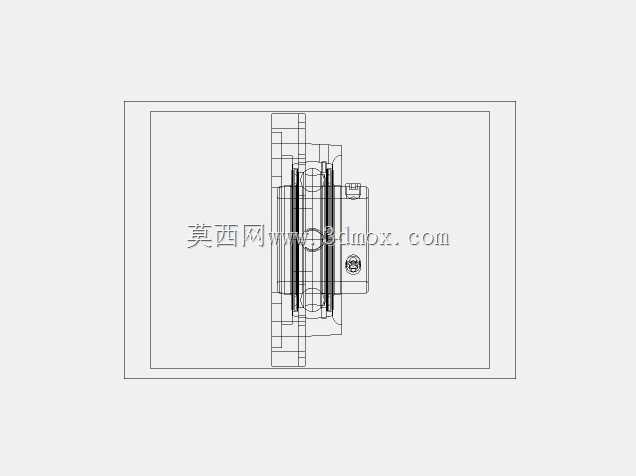

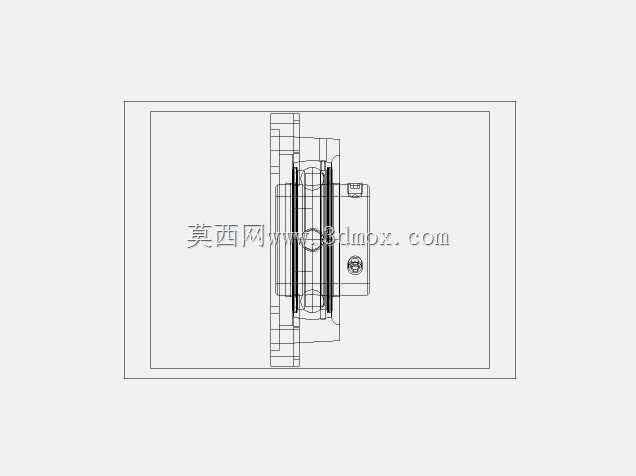

　　外形尺寸上，不同型号的座体厚度、法兰边长、中心高都有对应的参数梯度，比如UCF208适配40mm内径的轴，法兰边长基本在130mm左右，中心高从安装面到轴承内孔中心的距离是固定值，选型时要核算轴系的中心高是否匹配其他传动部件的高度，比如跟链轮、带轮配合时，要保证两个带轮的轮槽中心面重合，避免皮带偏磨、链轮掉齿的问题。座体的材质通常采用灰铸铁HT200，建模时要注意安装孔位置的铸造圆角，不能出现直角结构，避免铸造应力集中导致安装时座体开裂，轴承外圈与座体的配合采用过渡配合，既保证外圈在座体内不会出现周向转动，又能预留调心时的微小转动余量。

　　实际应用里还要注意密封结构的设计，这类轴承自带的密封圈通常是丁腈橡胶材质，适合常规无腐蚀的工况，如果是用在食品加工车间有冲洗需求、或者化工场景有腐蚀性气体的环境，选型时要更换成氟橡胶密封，建模时要在密封端盖位置预留密封件的安装槽，槽的深度和宽度要匹配密封件的尺寸，不能出现压缩量过大导致密封件过早老化，或者压缩量不足导致粉尘、水汽进入轴承滚道的问题。另外座体的注油孔位置要设计在方便日常维护的一侧，不能朝向安装面或者被其他设备部件挡住，方便运维人员定期补充润滑脂，延长轴承的使用寿命。

　　很多新手建模时容易忽略的点，是轴承内圈与轴的配合公差，通常采用k6的过渡配合，加上顶丝锁紧，就能保证内圈跟轴同步转动，不会出现跑内圈的问题，如果是载荷较大、正反转频繁的工况，可以在轴上加工对应的顶丝窝，让顶丝端头嵌入轴的表面，进一步提升锁紧可靠性，避免长期正反转导致顶丝松动、轴跟内圈出现相对滑动磨损。座体的四个安装孔背面要设计沉头座，让螺栓头能够完全沉入座体，不会突出在安装面外侧，保证座体跟安装面完全贴合，避免出现点接触导致的安装不稳。
