双立板带加强筋安装式轴承支撑座

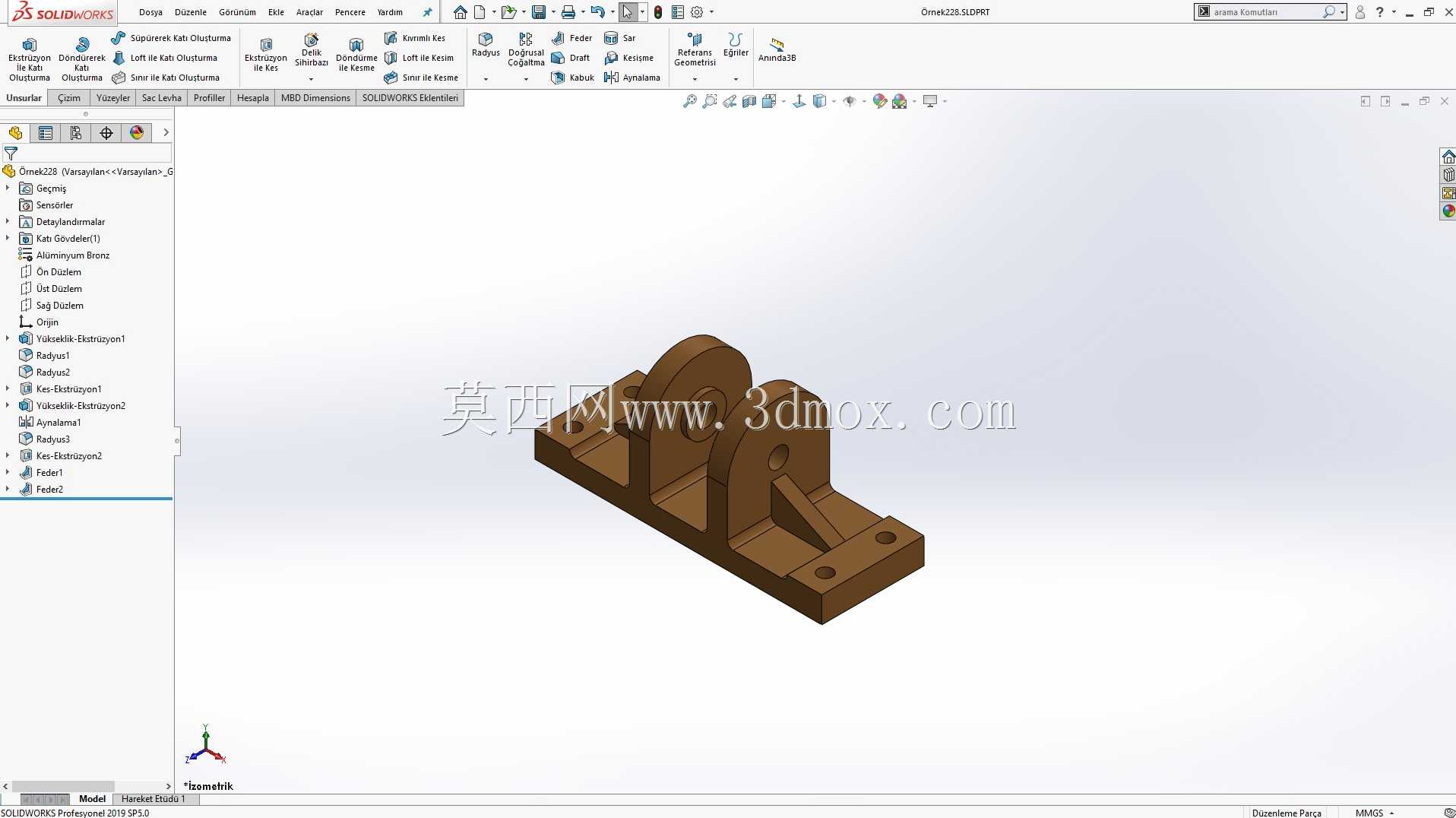

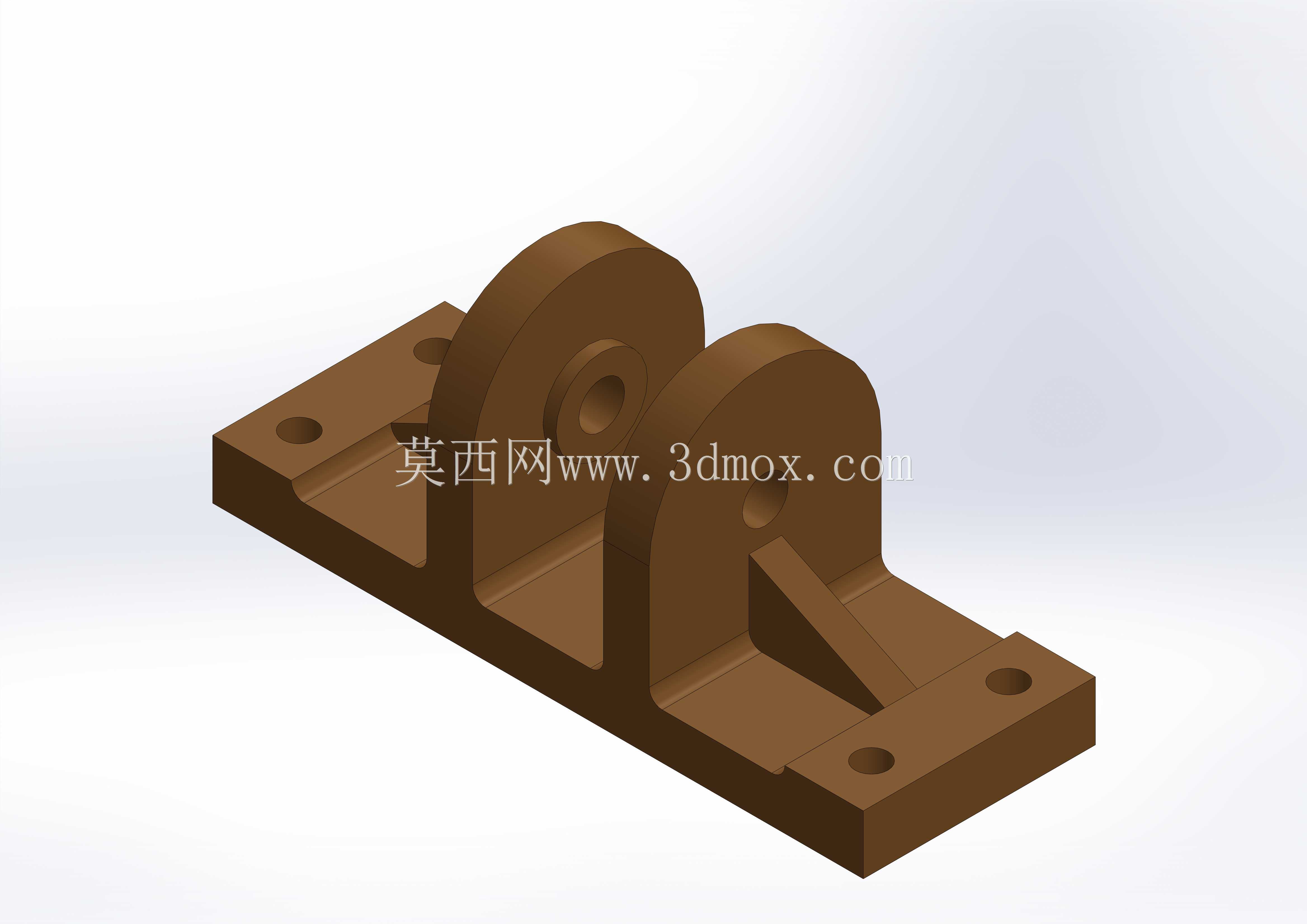

　　这款双立板支撑构件主要用于传动轴系的径向支撑场景，常见于轻工输送线、小型物料分选设备、非标自动化单机的动力传递单元中，承担轴类零件旋转过程中的载荷承接作用，避免轴端因悬臂受力产生挠曲变形，保障传动部件的同轴度与运行稳定性。从结构设计来看，底部采用一体化铣削成型的长方形安装底板，底板上对称分布四个沉头安装孔，孔位间距匹配常规工业铝型材及碳钢方管机架的安装孔距标准，安装时可直接通过内六角螺栓将构件固定在设备机架的预设安装面上，沉孔设计能够让螺栓头完全没入底板平面，不会出现凸起干涉相邻部件装配的问题，安装后底板与机架面完全贴合，接触面积充足，可有效分散支撑过程中传递到机架的载荷，避免局部应力集中导致的机架变形。

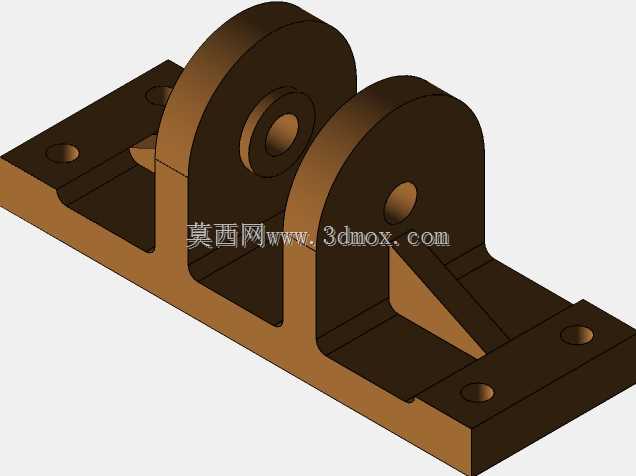

　　两个平行布置的立式支撑板是核心承载部位，板体上同轴加工有轴承安装孔，孔内壁预留有标准轴承的配合公差，可直接压入适配外径的深沟球轴承或带座外球面轴承，两个支撑板的间距经过核算，既能够给轴承外圈提供足够的支撑宽度，避免轴承运行中出现外圈窜动，又不会过度占用轴向上的装配空间，给轴端的联轴器、链轮等传动件预留出充足的安装位置。在每块立式支撑板与底板的连接转角处，都设置了三角形加强筋结构，筋板与立板、底板采用圆弧过渡连接，没有尖锐的应力集中角，这种设计能够大幅提升立板的抗倾覆能力，当轴系传递径向载荷时，加强筋可以将立板受到的弯矩部分传递到底板上，避免立板与底板的连接焊缝（或一体成型的转角部位）长期受交变载荷出现开裂问题，

　　相比无筋板的单立板支撑结构，抗载荷能力可提升40%以上。从实际装配的边界尺寸来看，底板的总长度适配200mm间距的型材安装槽，总宽度控制在120mm以内，立板的总高度从底板底面算起不超过150mm，轴承安装孔的中心高为90mm，这个中心高尺寸匹配常规40系列铝型材搭建的机架台面高度，安装后轴系的中心高度能够和多数标准减速电机的输出轴中心高对齐，不需要额外增加调整垫片来补偿高度差，可减少现场装配的调整工作量。在实际应用场景中，这类支撑座多用于转速不超过1500rpm、径向载荷在5kN以内的中轻载传动场合，比如小型皮带输送机的尾部张紧轴支撑、斗式提升机的上部从动轴支撑、非标组装设备的工件移送辊轴支撑等场景，相比分体式的单轴承座安装方式，

　　这种一体化双立板结构的两个轴承孔同轴度在加工阶段就已经得到保证，不需要现场反复调整两个轴承座的对齐度，能够大幅缩短设备的装配周期，同时也避免了现场安装误差导致的轴承偏磨问题，延长轴承的实际使用寿命。设计过程中针对安装场景做了细节优化，比如底板的四个边角都做了R5的圆角处理，避免安装过程中锐边划伤操作人员，立板上的轴承孔边缘加工有1×45度的导入倒角，压装轴承时可以顺利导向，不会刮伤轴承外圈的配合面，同时在其中一块立板的轴承孔外侧预留了挡圈槽，可安装孔用弹性挡圈对轴承外圈进行轴向限位，防止轴系运行过程中轴承出现轴向窜动。整个构件的壁厚设计经过受力仿真验证，底板厚度为12mm，立板厚度为10mm，加强筋厚度为8mm，在满足载荷强度要求的前提下尽可能控制整体重量，不会给设备机架增加额外的负重，同时所有加工面的粗糙度都满足装配要求，安装面的粗糙度达到Ra3.2，轴承配合孔的粗糙度达到Ra1.6，能够保证装配后的配合精度。
