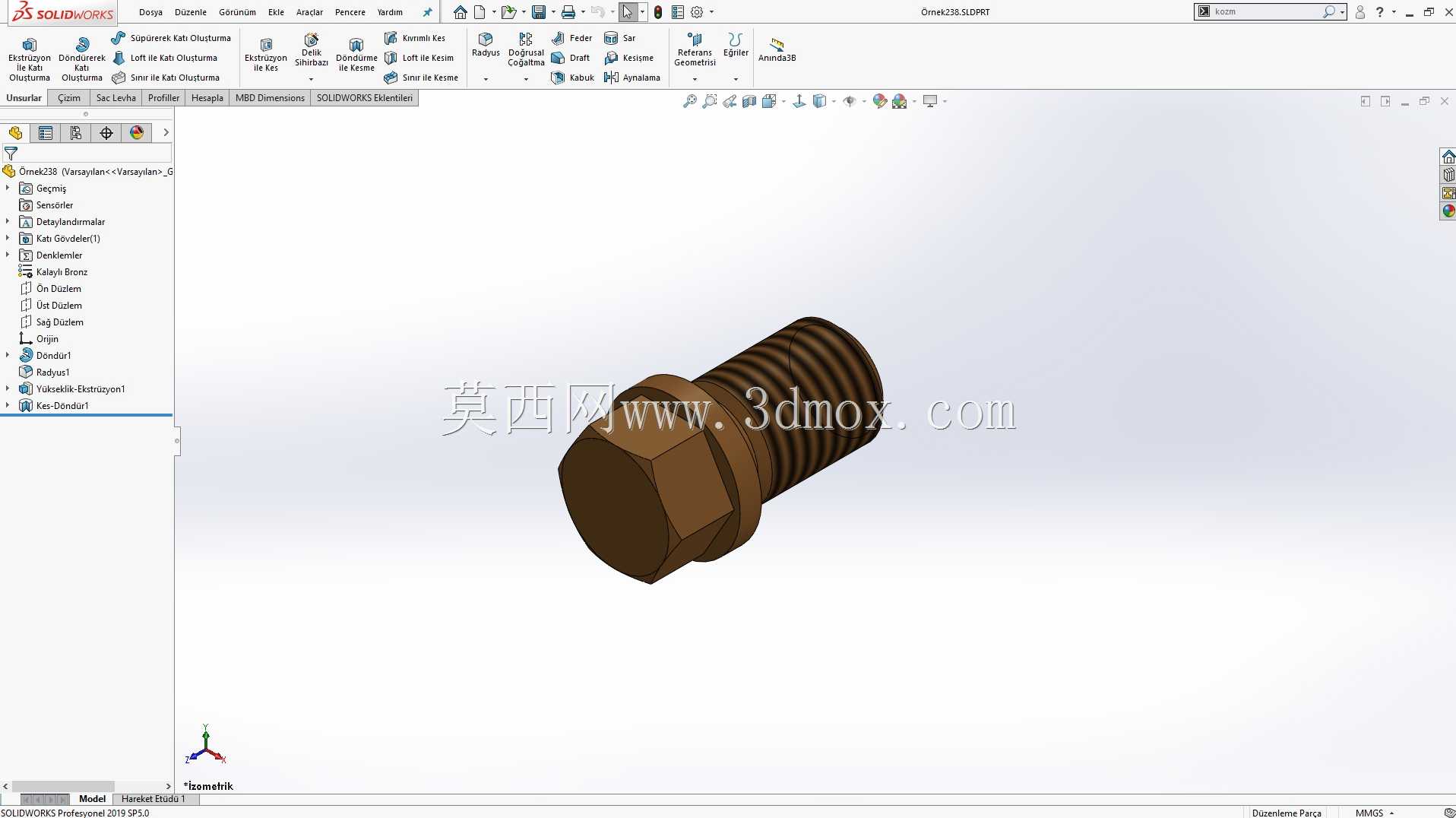

外六角带肩外螺纹紧固件结构设计

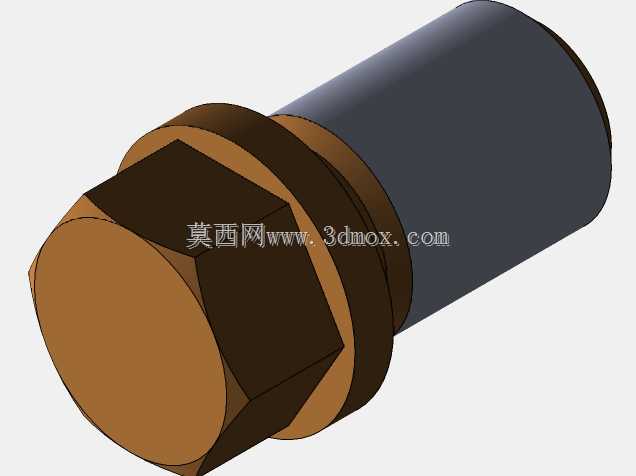

　　这类带肩外六角螺纹连接件，在液压阀块集成安装、模具模板定位锁紧、工装夹具快换模块固定场景中应用极为广泛，不同于普通全螺纹外六角螺栓，其轴肩位置的设计核心是承担定位与承压双重作用，安装时轴肩端面直接贴合被连接件的安装基准面，既能避免螺纹旋入过程中对安装面的刮蹭损伤，也能在承受横向剪切载荷时，通过轴肩与安装孔的小间隙配合承担部分剪切力，降低螺纹副的横向受力负荷，延长螺纹连接的疲劳寿命。从结构设计逻辑来看，外六角头部的对边尺寸严格遵循通用紧固件的扳手空间规范，适配常规开口扳手、套筒扳手的作业空间要求，头部与轴肩衔接位置做了小半径过渡圆角处理，避免热处理及受载时的应力集中开裂问题；轴肩段的外径尺寸比螺纹大径大1.5-2个螺距，

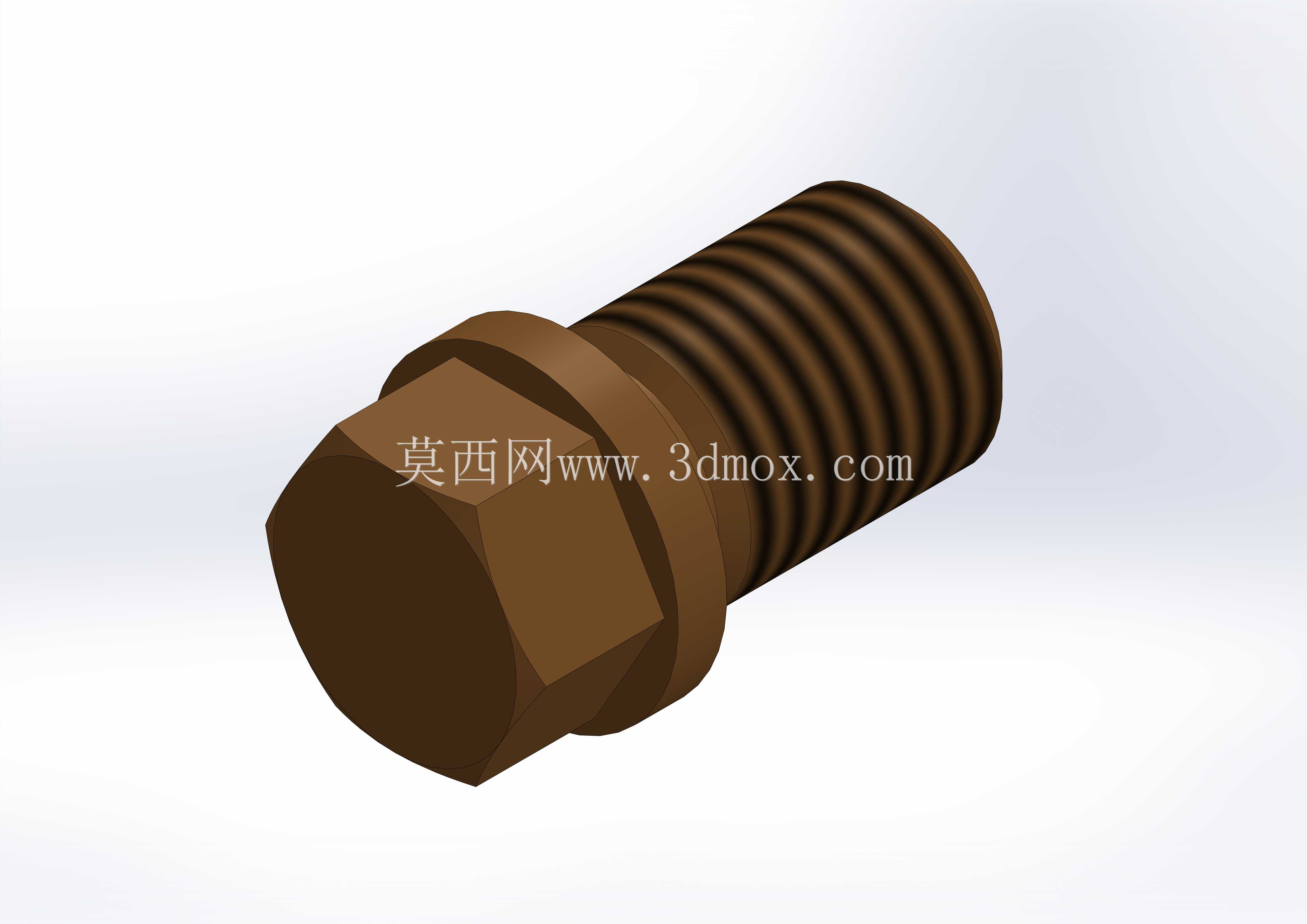

　　安装时轴肩端面与被连接件表面的接触面积远大于普通螺栓头部的接触环面，在压紧铝件、塑料件等低硬度被连接件时，能有效降低接触面压，避免被连接件表面出现压溃变形。螺纹段采用普通公制粗牙螺纹设计，牙型角60度，螺纹收尾位置预留了足够的退刀槽宽度，适配常规螺纹加工工艺，无论是车削加工还是滚丝加工都能直接成型，不需要额外的特殊刀具；退刀槽与轴肩衔接的位置同样做了倒角过渡，避免螺纹加工时出现毛刺飞边，也能在旋入螺纹孔时起到导向作用，避免螺纹错牙损伤。安装边界方面，这类连接件的轴肩厚度根据螺纹规格不同做了匹配设计，当用于需要频繁拆卸的工装模块时，轴肩厚度能保证多次拆装后端面不会出现明显的压痕变形，不需要每次拆装都修磨安装基准面；

　　螺纹旋合长度根据被连接件的材质做了适配，当连接钢件时旋合长度不小于1倍螺纹公称直径，连接铸铁件时旋合长度不小于1.5倍公称直径，连接铝及铝合金等软质材料时旋合长度不小于2倍公称直径，保证不同材质连接场景下的螺纹连接强度都能满足设计载荷要求。在实际设备装配场景中，这类带肩螺栓常被用于需要精准定位的连接位置，比如液压泵站的阀块安装，轴肩与阀块安装孔采用H7/h6的小间隙配合，安装时不需要额外加装定位销，就能保证阀块油道的对中精度，减少油液泄漏的风险；在冲压模具的模板连接中，轴肩端面能承受合模时的部分冲击载荷，避免螺纹副受冲击出现松动；在自动化生产线的快换工装中，轴肩的定位作用能保证工装更换后的重复定位精度控制在0.05mm以内，

　　不需要每次换型都重新校准工装位置。设计过程中需要注意，外六角头部的高度不能过小，否则扳手拧紧时容易出现头部打滑、棱角崩损的问题，头部高度一般设置为0.7倍螺纹公称直径，既能保证足够的扳手接触面积，也不会因为头部过高占用过多安装空间；轴肩端面的平面度公差需要控制在0.02mm以内，端面与螺纹轴线的垂直度公差控制在0.03mm以内，避免拧紧后出现连接件偏斜、压紧力分布不均的问题；螺纹部分的公差采用6g级精度，适配常规内螺纹的加工精度，保证螺纹旋合的顺畅性，不会出现过紧卡死或者过松间隙过大的问题。表面处理方面，根据使用场景的不同可以选择发黑、镀锌、达克罗等不同处理方式，发黑处理适用于室内干燥环境的普通工装设备，镀锌处理适用于有一定防潮要求的通用设备，达克罗处理适用于户外、有腐蚀介质的作业环境，不同表面处理的镀层厚度都需要控制在合理范围，避免镀层过厚影响螺纹的旋合精度，也避免镀层过薄达不到防腐要求。
