手动螺旋小吨位压装作业设备结构

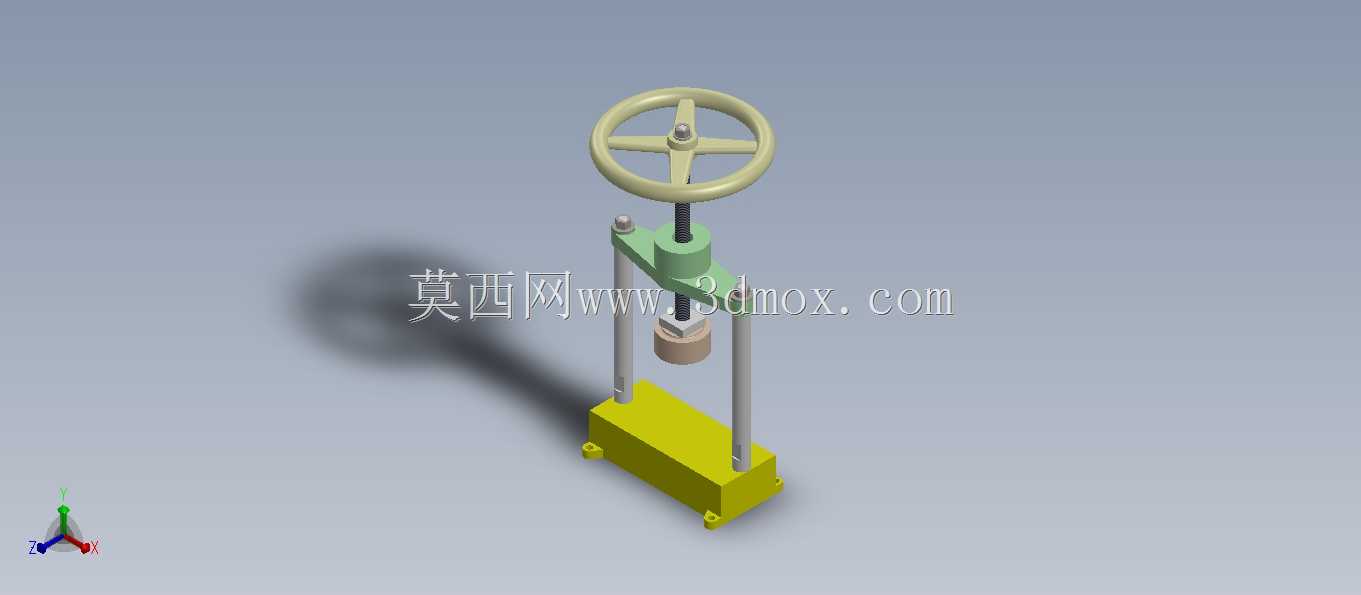

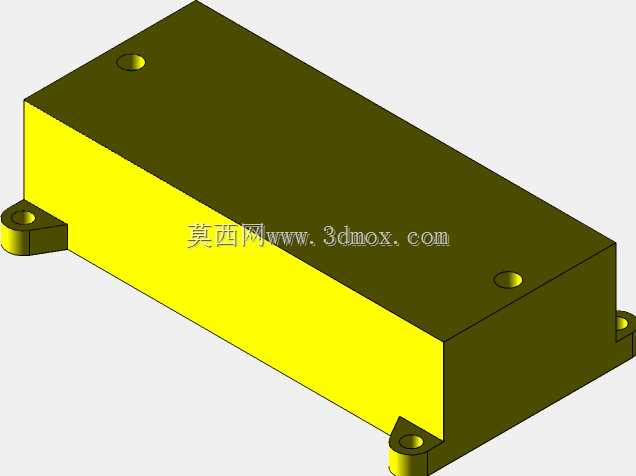

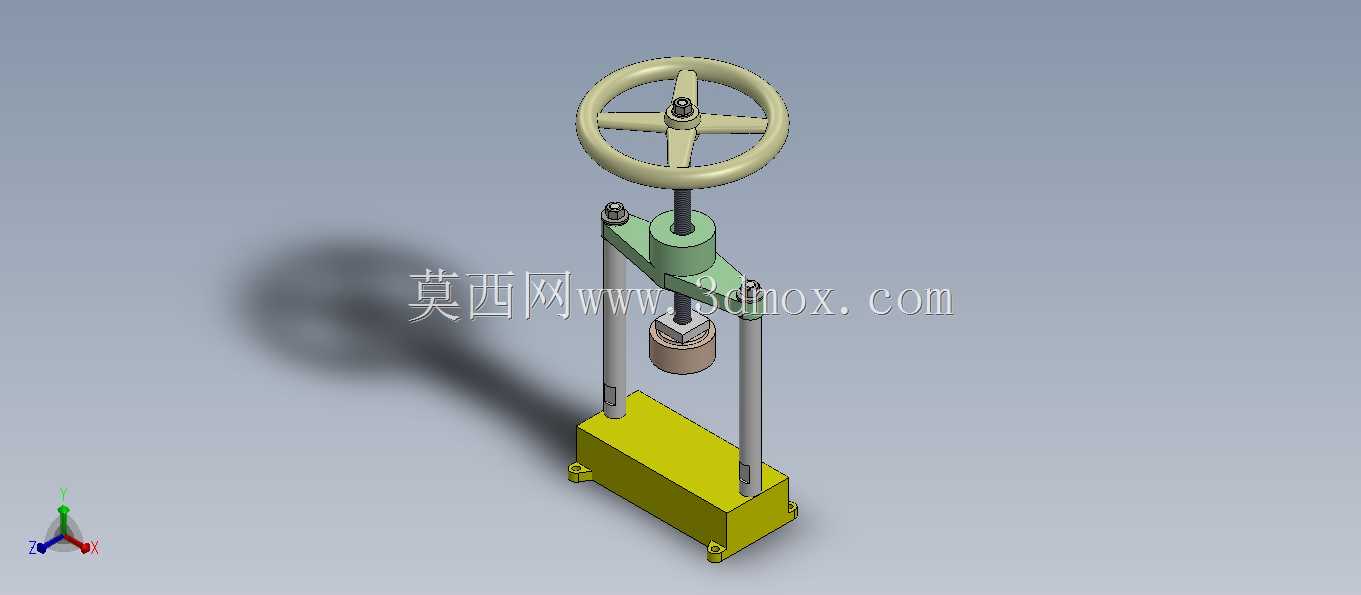

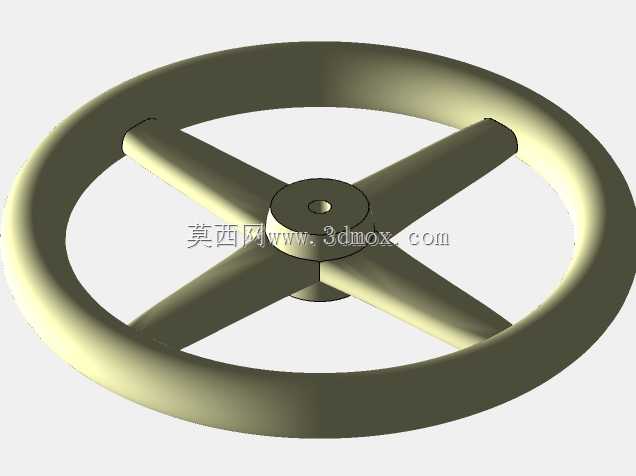

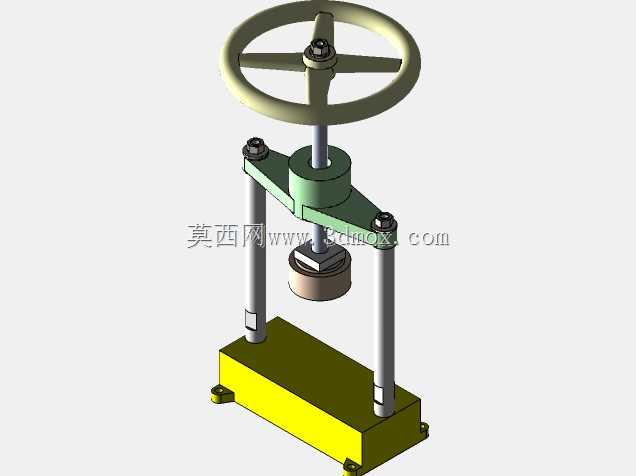

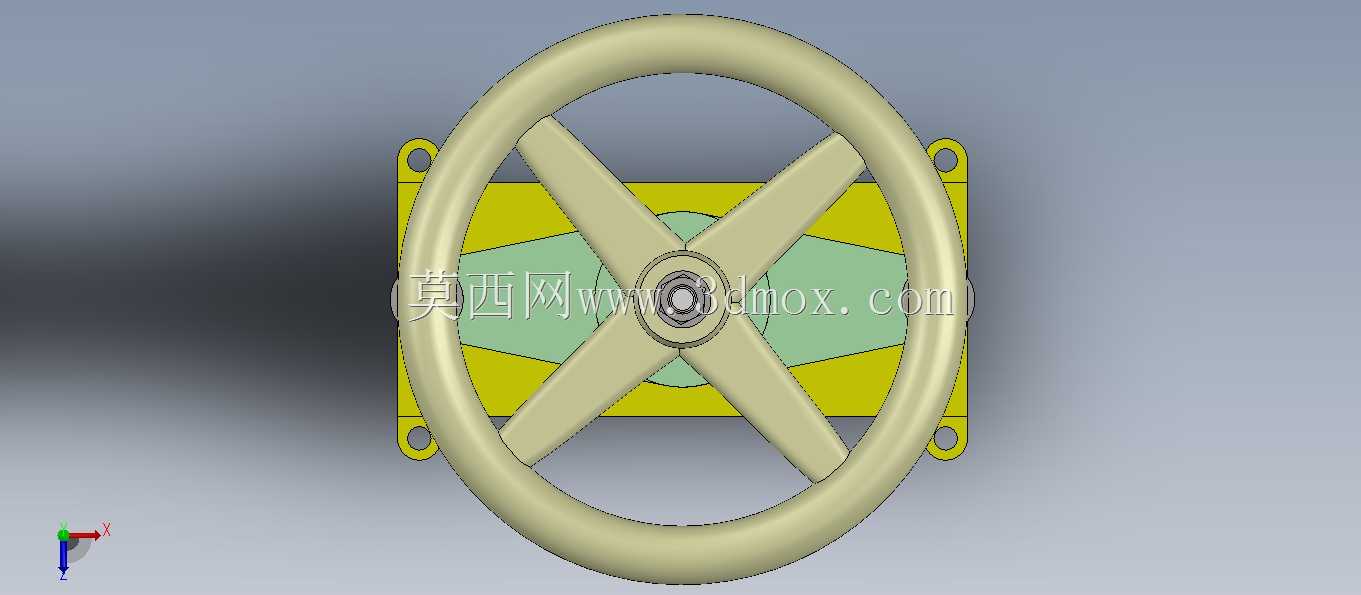

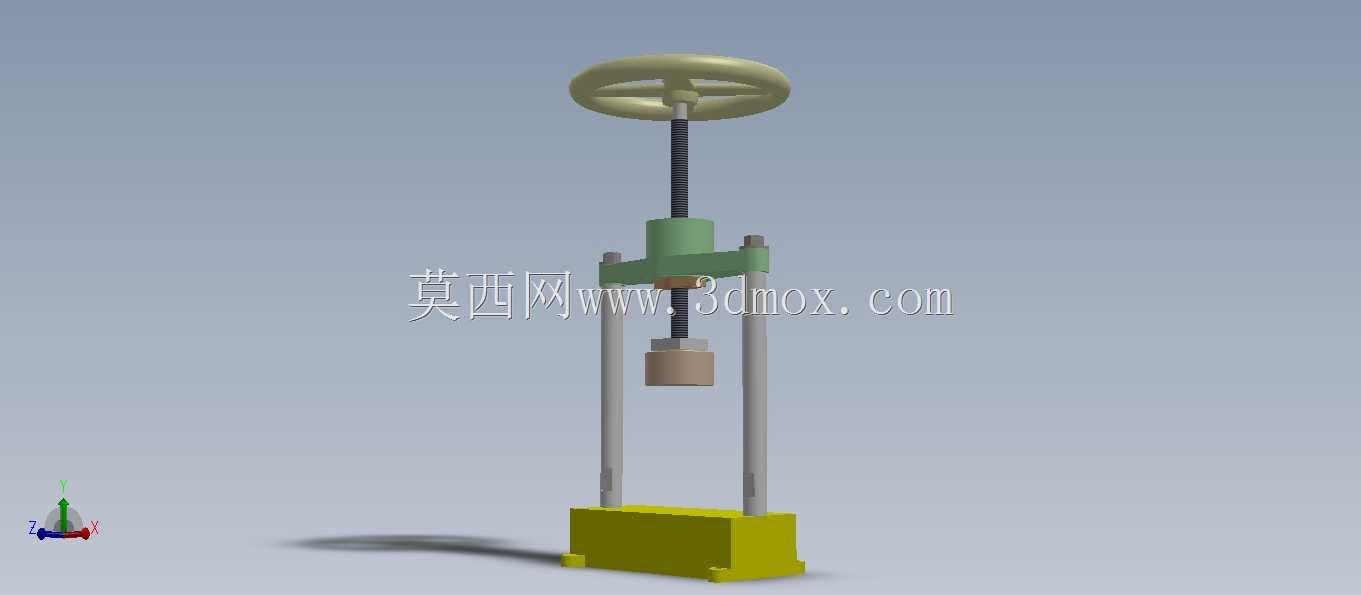

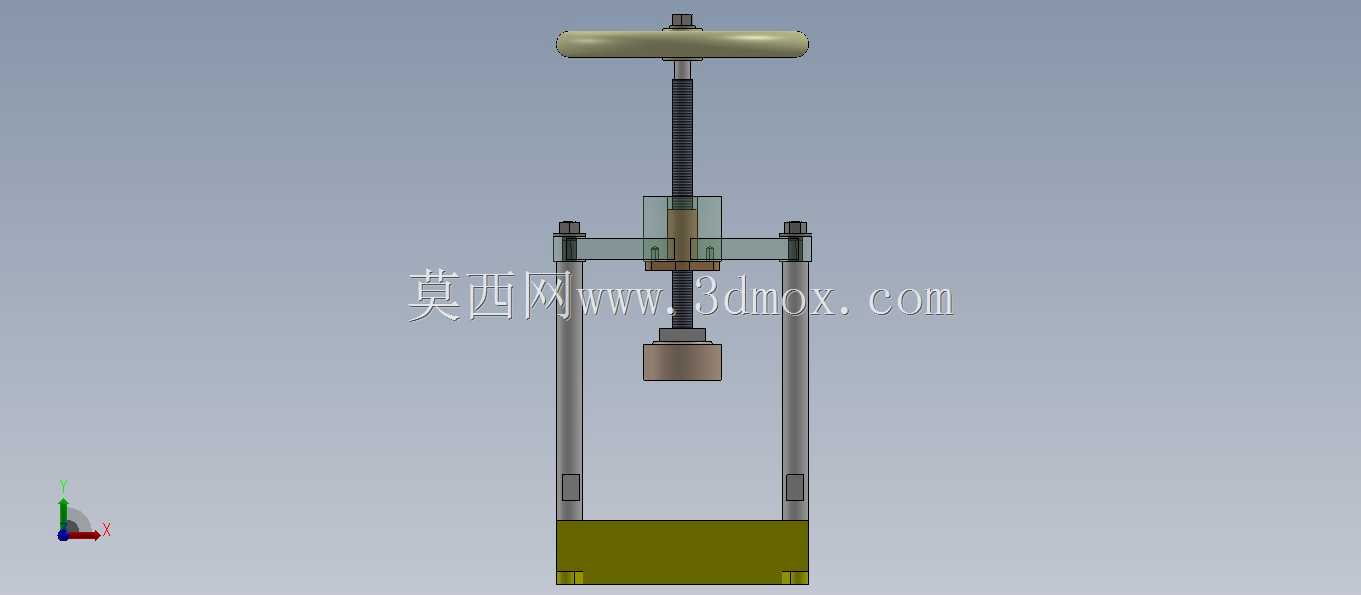

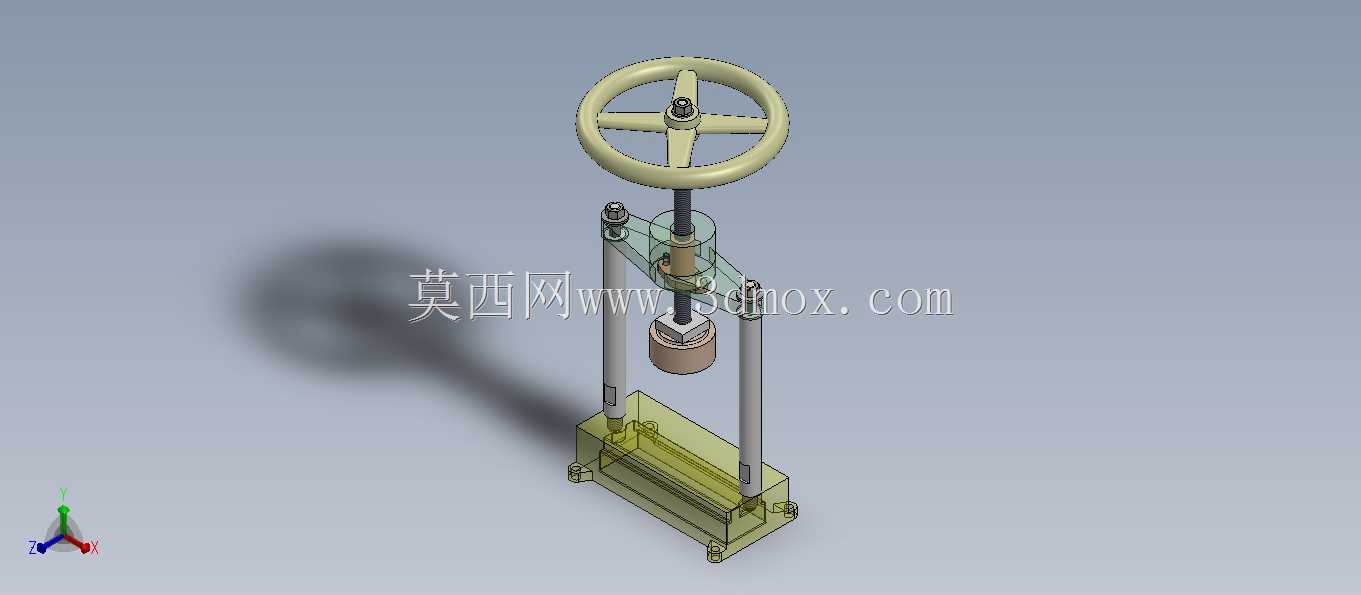

　　在小型机加工车间、五金试样工段、职业院校实训工位这类场景里，大吨位压力机往往存在行程冗余、占地过大、操作流程繁琐的问题，这类手动螺旋施压结构刚好填补了小吨位压制作业的设备空白，不需要外接气源、电源，仅靠人力操作就能完成多数小载荷的压装、压印、试样压制工序。从结构布局来看，这套设备采用双立柱导向的框架式结构，底部是一体式铸造质感的矩形机座，机座四个角预留了安装通孔，可通过螺栓直接固定在木质或钢制工作台面上，安装边界尺寸适配常规车间工位的操作台宽度，不需要额外预留过大的操作空间，整体占地尺寸仅相当于一台普通台式钻床，工位适配性极强。顶部的手轮采用大直径轮辐式设计，轮缘做了圆弧过渡处理，操作时手掌贴合度更好，转动手轮时的力臂更长，

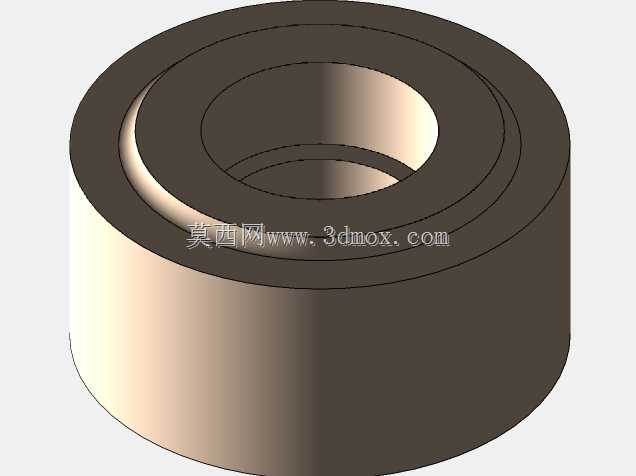

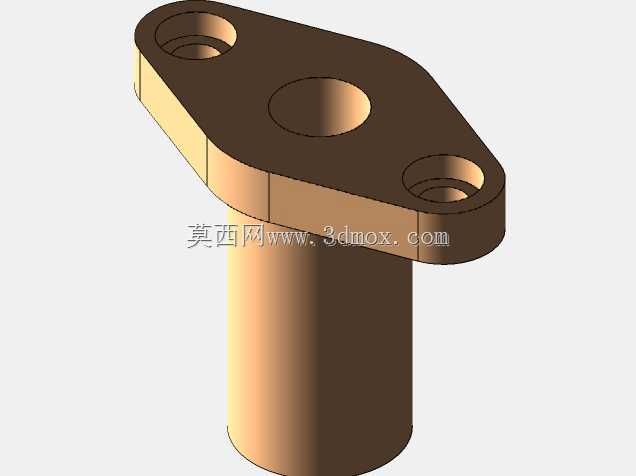

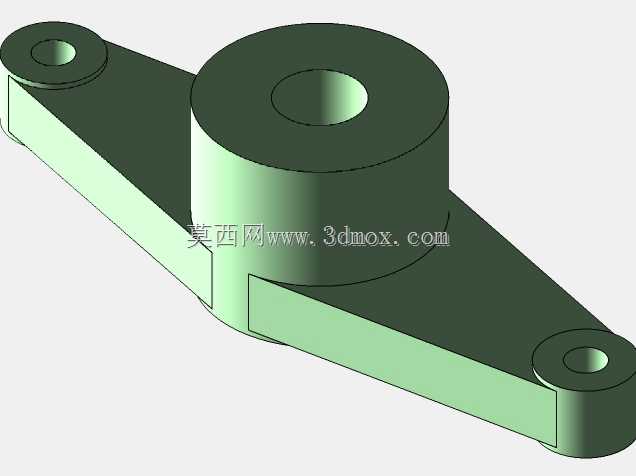

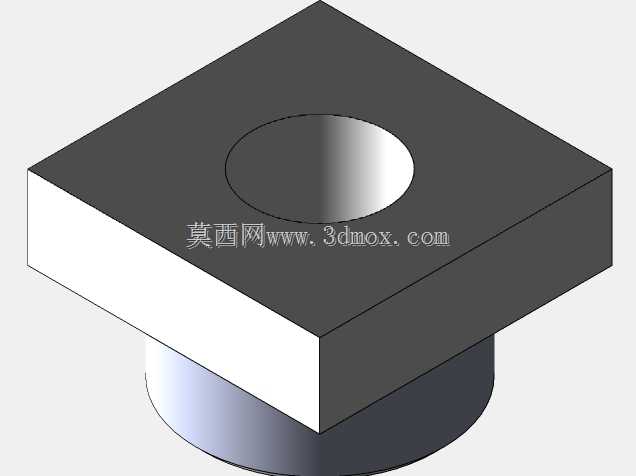

　　同等人力输入下能获得更大的轴向输出压力，手轮中心通过平键与传动螺杆连接，螺杆采用梯形螺纹传动，具备自锁特性，当施压到指定行程后，即便松开手轮，滑块也不会自行回落，能稳定保持施压状态，不需要额外添加锁紧机构，简化了整体结构。两根导向立柱采用光轴加工，表面做了硬化处理，耐磨性能优异，滑块与立柱配合的位置加装了无油衬套，长期往复运动也不会出现卡顿、晃量过大的问题，保证压头的下压垂直度，避免压装过程中出现偏载导致零件压废、压头崩损的情况。压头部分采用快换式结构设计，可根据不同作业需求更换平压头、成型压头、铆接压头，适配不同的作业场景：比如压制粉末冶金试样时更换平端面压头，就能保证试样端面的平面度；对小五金件做压印标记时，

　　更换带标识的成型压头即可完成作业；对小型销轴、铜套做压装时，更换对应直径的压头就能避免压伤零件表面。实际作业过程中，操作人员只需要将待加工零件放置在机座的工作台面上，调整好位置后转动顶部手轮，带动螺杆驱动滑块沿双立柱向下进给，直到压头接触零件并施加足够压力，保压数秒后反向转动手轮即可带动滑块回程，整个操作流程不需要复杂的培训，新入职的操作工经过简单讲解就能独立上手。这套结构的设计思路完全围绕小吨位压制作业的实际需求展开，没有冗余的功能部件，所有结构都服务于“稳定施压、操作简便、维护成本低”的核心目标：没有复杂的液压管路、气动元件，不存在漏油、漏气的故障点，日常维护只需要定期给梯形螺纹、导向立柱涂抹少量润滑脂即可，

　　维护成本几乎可以忽略不计。从安装边界来看，机座的安装孔位间距经过优化，既可以直接固定在标准工作台上，也可以搭配定制的增高支座使用，适配不同高度的操作需求，设备的总行程覆盖了多数小零件的压装高度需求，从薄垫片的压合到高度几十毫米的样件压制都能覆盖。在试样检测场景中，这套设备可以用来压制粉末材料的标准测试样块，压制过程中压力进给平稳，不会因为冲击导致样块出现分层、裂纹；在小批量五金生产场景中，可以完成小零件的铆接、轴套压装、铭牌压印等工序，作业效率远高于手工敲击，同时压装质量更稳定，不会出现手工敲击导致的零件歪斜、表面损伤问题；在教学实训场景中，这套结构能直观展示螺旋传动的增力原理、导向机构的作用、梯形螺纹自锁特性，学生可以通过实际操作理解机械传动的基础逻辑，是非常实用的实训教学载体。结构设计上充分考虑了操作安全性，双立柱的间距设置合理，操作时手部不会误入压头下方的危险区域，手轮的转动阻尼经过适配，施压过程中不会出现手轮反转打伤人的情况，梯形螺纹的自锁特性也避免了滑块意外坠落的安全隐患。整体结构的零部件加工难度低，多数零件采用常规的车削、铣削工艺就能加工完成，不需要特殊的加工设备，制造成本低廉，非常适合小型加工厂、维修工段、实训场地自行制作或采购使用。
