对开式弧形轴承座连接压盖结构

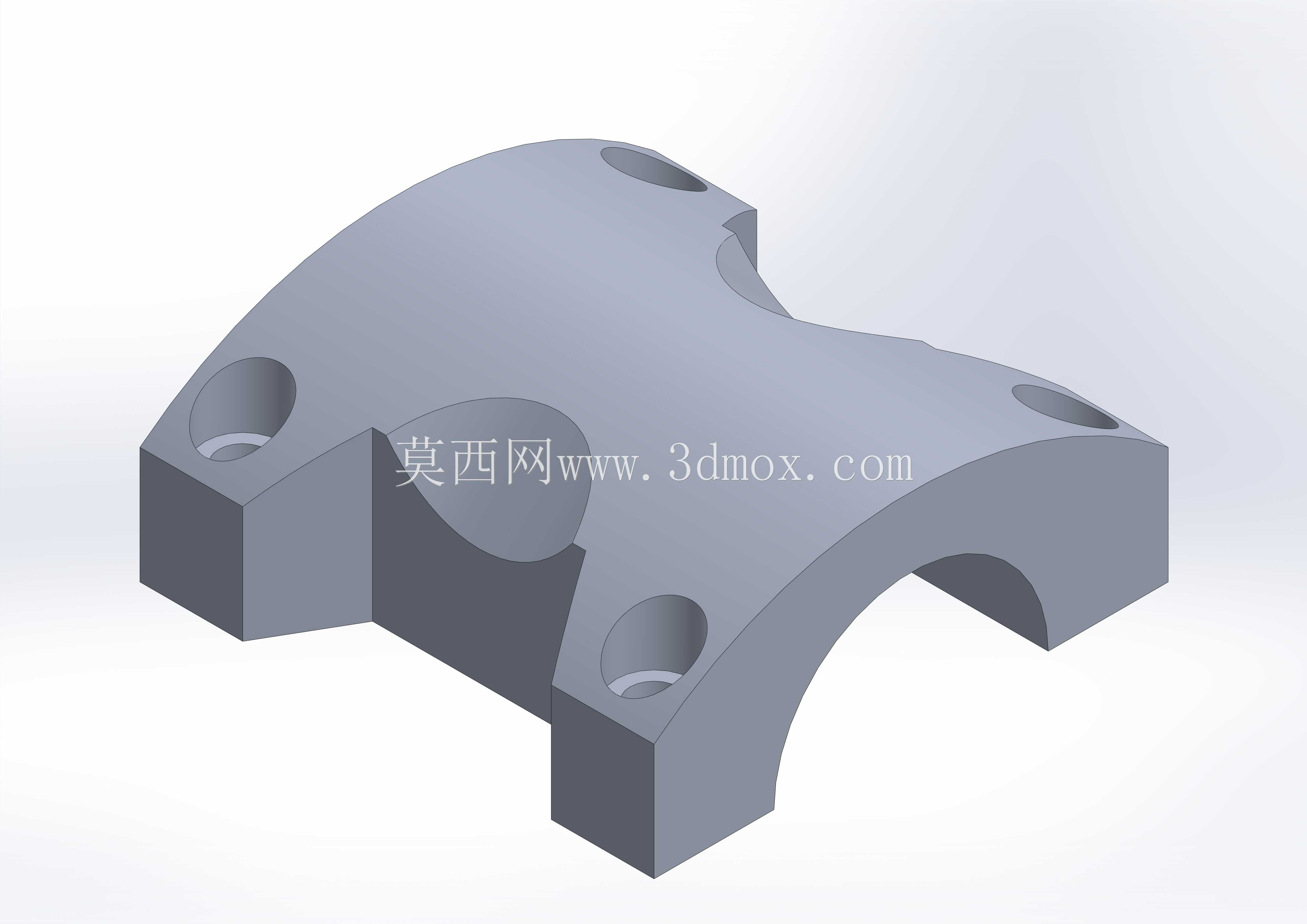

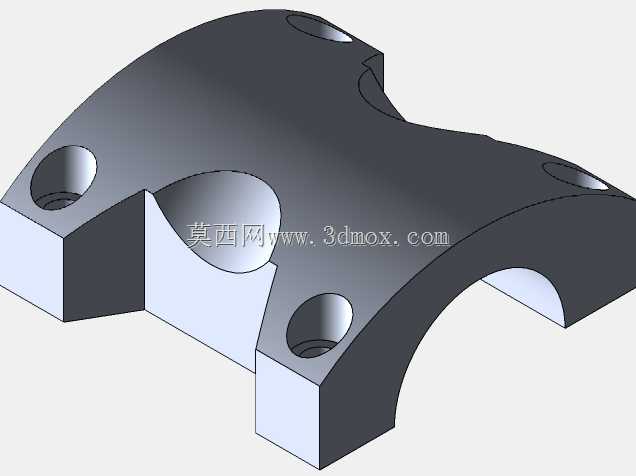

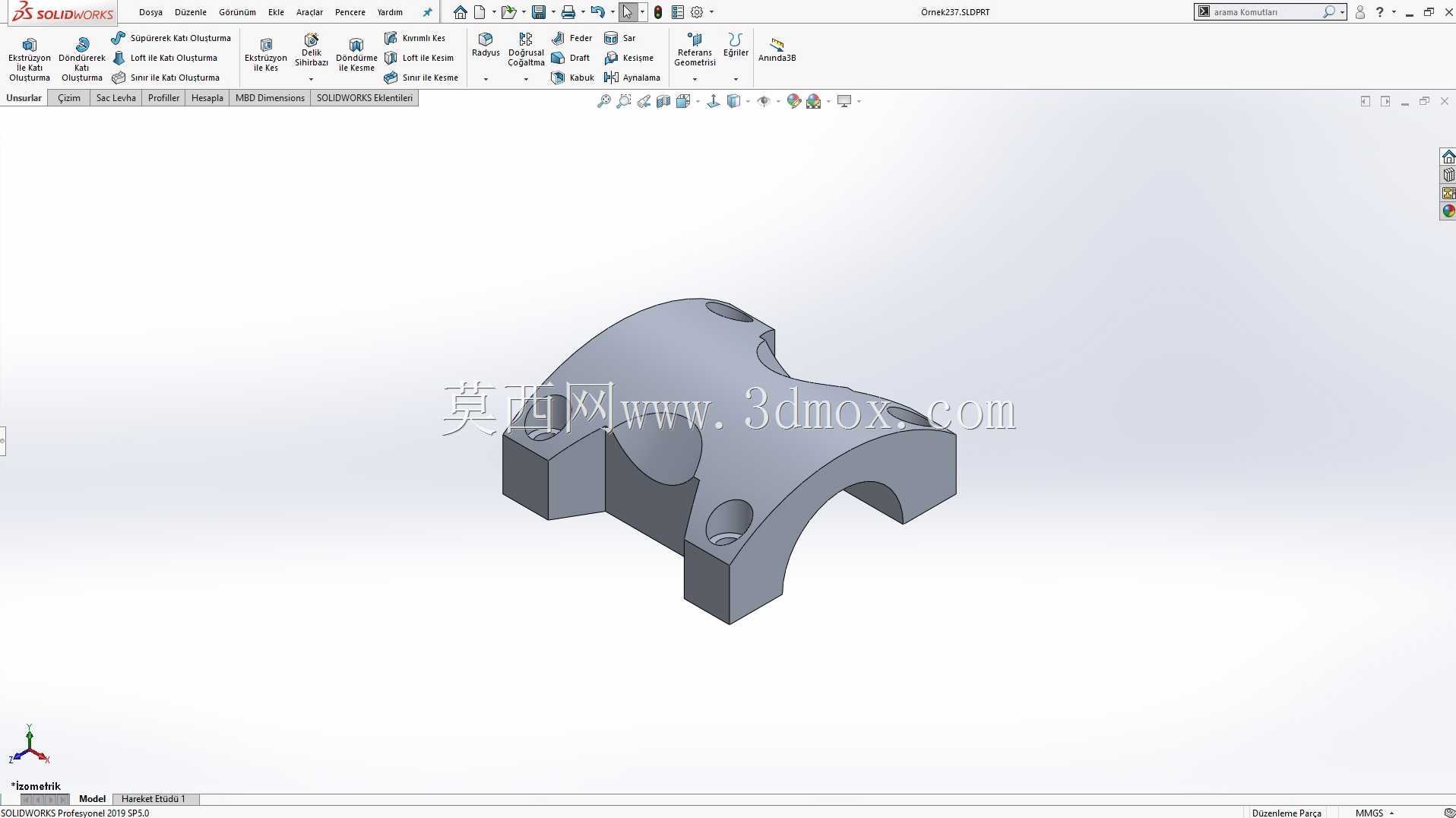

　　该零件为对开式轴承座的上半压盖结构，主要应用于中载工况下的旋转轴系支撑场景，常见于输送设备辊道支撑、中小型减速机输入输出轴定位、通用机床传动轴固定等位置，作用是与下半轴承座配合抱紧轴系配套的轴瓦或滚动轴承外圈，限制轴承的轴向窜动与径向跳动，同时为轴承提供均匀的压紧预紧力，避免轴系运转过程中出现轴承外圈跟转、移位的问题。从结构设计来看，零件主体采用弧形内凹面作为轴承配合面，内弧面的曲率与配套轴承外圈的外径完全匹配，装配后可实现与轴承外圈的面接触，相比点接触或线接触的压紧结构，能大幅降低接触应力，避免轴承外圈被局部压损，同时提升轴系运转的同轴度。零件两端延伸出带安装孔的凸台结构，四个安装孔沿弧形中心对称分布，孔位的位置度公差控制在0.

　　05mm以内，保证与下半轴承座的安装孔完全对中，装配时通过螺栓穿入孔位锁紧，即可实现上下半座的牢固连接，凸台的厚度经过载荷校核，在螺栓额定预紧力下不会出现弯曲变形，保证压紧力均匀传递到轴承外圈。中间位置的内凹避让结构，是为了避开轴系配套的润滑脂注油通道、或者相邻轴段的台阶结构，避免装配时出现干涉，同时也能减少零件的整体重量，降低材料成本。零件的外形安装边界需要匹配对应规格的轴承座安装空间，两侧凸台的外端面间距、弧形面的最低点到凸台安装面的高度、安装孔的中心距都需要与下半轴承座完全适配，安装孔采用通孔设计，适配常用的内六角圆柱头螺栓，孔口做了倒角处理，方便螺栓穿入，同时去除加工毛刺避免划伤螺栓表面。

　　设计过程中优先考虑了载荷分布的均匀性，四个安装孔的位置尽量靠近弧形配合面的受力区域，让螺栓锁紧产生的压紧力直接作用在轴承外圈的支撑区域，减少力臂带来的力矩损耗，同时避免压盖出现翘曲变形。零件的材质一般选用灰铸铁HT200或者铸钢ZG230-450，灰铸铁材质具备良好的减震性，适合有轻微振动的工况，铸钢材质则适合重载冲击的应用场景，加工时内弧面需要与下半轴承座的内弧面配对镗削，保证两者的同轴度，避免装配后轴承出现卡滞、偏磨的问题。在实际应用中，这类对开式压盖结构相比整体式轴承座，安装维护更加方便，不需要将轴系两端的传动部件全部拆卸，只需要松开压盖螺栓即可更换轴承或者调整轴承间隙，大幅降低设备维护的工作量。结构上的加强过渡设计，在弧形面与凸台的连接位置做了圆角过渡，避免应力集中，在长期交变载荷作用下不会出现开裂问题，零件的非配合面做了喷砂或者喷漆处理，提升防锈能力，配合面则需要达到Ra1.6的表面粗糙度，保证与轴承外圈的贴合度。
