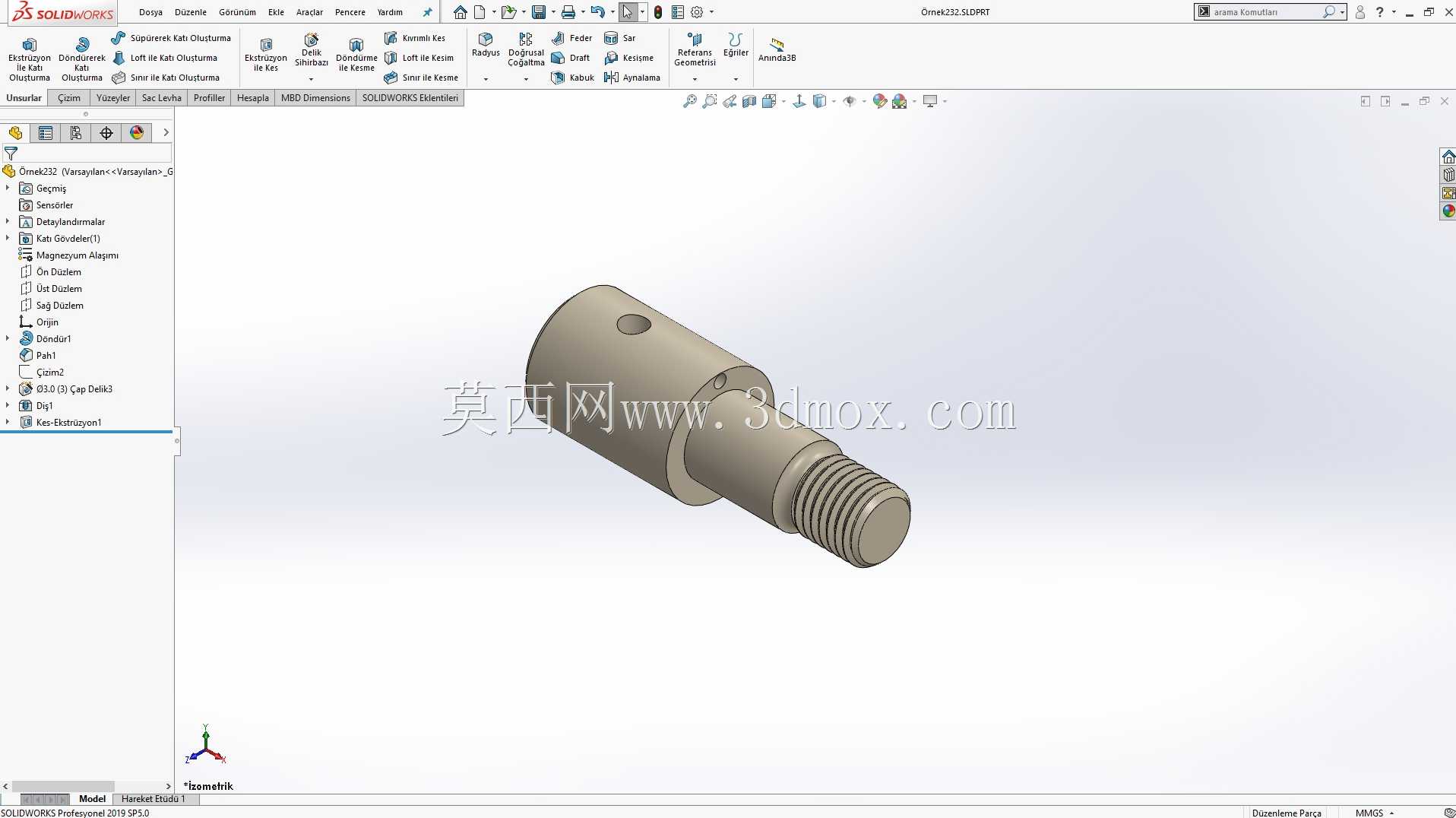

带径向孔外螺纹阶梯连接销轴结构

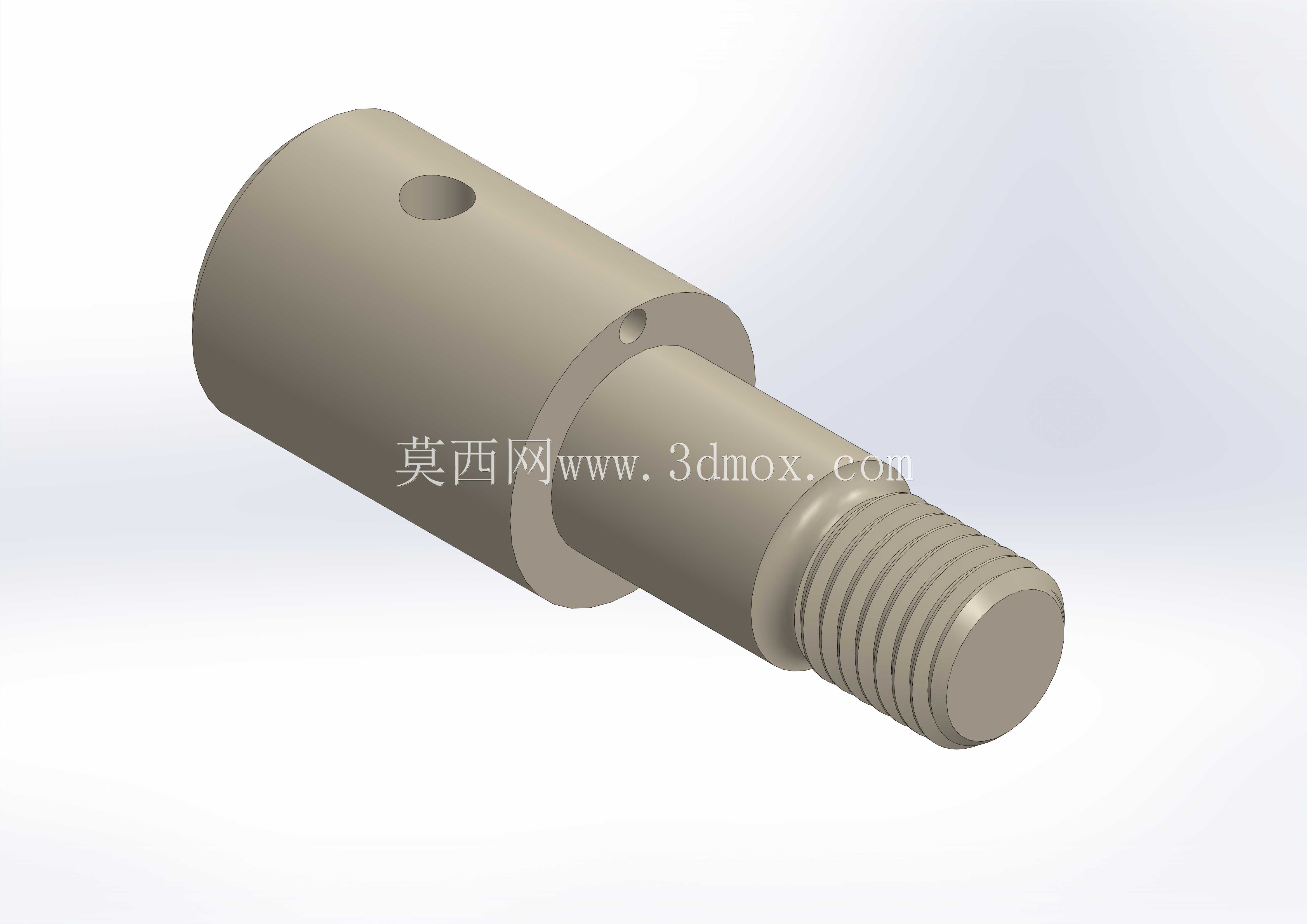

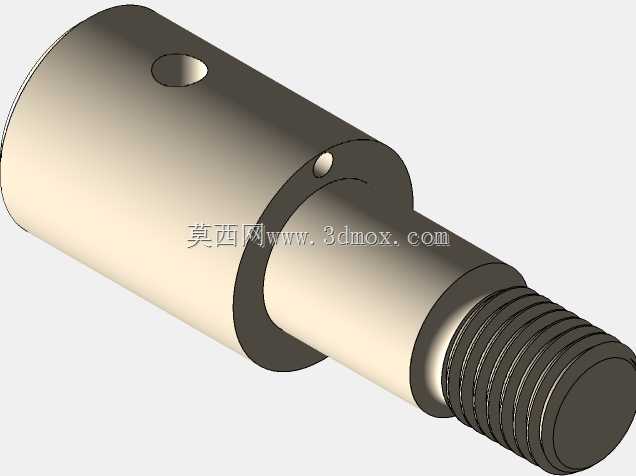

　　这类带径向孔的外螺纹阶梯销轴，在轻工自动化输送线、小型工装夹具的定位锁紧环节应用十分普遍，很多人做结构设计时容易忽略轴肩过渡处的应力集中问题，实际建模时特意在大直径段与中间轴肩的衔接位置做了0.2mm的圆角过渡，避免热处理或者长期受交变载荷时出现应力开裂的情况。大直径圆柱段上开设的径向通孔，是为了穿装开口销或者锁紧钢丝，在实际装配场景中，当销轴插入对应安装孔后，径向孔内穿入的锁止件可以卡在安装座的端面槽内，防止销轴在设备运行过程中出现轴向窜动，尤其是在有小幅振动的工装工位，这种锁止结构比单纯的顶丝固定可靠性高很多，不会因为长期振动出现松脱。

　　从安装边界来看，大直径圆柱段的外径是和安装座的基准孔做间隙配合的，配合公差选H7/g6即可满足多数普通工装的定位需求，不需要过高的加工精度就能保证拆装顺畅，中间的轴肩是轴向定位的核心面，装配时轴肩端面要和安装座的贴合面完全贴实，建模时特意保证了轴肩端面与轴线的垂直度公差在0.02mm以内，避免装配后销轴出现偏斜，导致后续螺纹段连接的部件出现卡滞。末端的外螺纹段是用来连接锁紧螺母或者带内螺纹的调节件的，螺纹收尾处做了退刀槽设计，保证螺母可以完全拧到轴肩位置，不会因为螺纹收尾的不完整牙型导致螺母锁不到位，退刀槽的宽度和深度都参照普通螺纹退刀槽的标准设计，加工时不需要特制刀具，普通车床就能完成加工，降低零件的加工成本。

　　很多新手在设计这类销轴时，会把径向孔的位置开得离轴端太近，实际使用时孔边的壁厚太薄，受剪切力的时候容易出现崩裂，这次建模时特意把径向孔的中心位置设置在离大直径段外端面1.5倍孔径的位置，保证孔周围有足够的壁厚承受锁止件带来的剪切载荷，同时孔的边缘做了0.1mm的倒角，去除加工毛刺，也避免穿装锁止件时刮伤零件表面。整个零件的材质选用45号钢即可满足常规使用需求，表面做发黑处理就能起到基础的防锈作用，如果是在腐蚀环境下使用，可以换成304不锈钢材质，建模时所有的尺寸都按照比例关联，修改大直径段的尺寸时，螺纹段、轴肩、径向孔的位置都会按照对应比例自动调整，方便不同安装场景下的参数化修改，不需要重新绘制草图。在实际的设备维护场景中，这类销轴因为结构简单，拆装十分方便，不需要专用工具就能完成更换，比一体式的焊接轴维护成本低很多，尤其是在需要频繁更换定位件的工装工位，这种结构的销轴可以大幅缩短设备停机维护的时间。另外在做运动仿真的时候，特意验证了销轴在承受径向载荷时的变形量，当承受常规工装的1000N径向载荷时，最大变形量不到0.01mm，完全满足普通工装的刚度要求，不会因为受力变形导致定位精度下降。
