可转位浅孔加工U钻刀具结构设计

　　在金属切削加工的孔加工工序里，这类U型浅孔钻是批量零件加工环节里效率提升的核心刀具之一，和传统高速钢麻花钻相比，它的切削效率能提升2-3倍，尤其适合在数控车床、加工中心上完成浅孔的钻削、扩削工序，常见于汽车零部件、通用机械结构件、液压阀块的平面孔系加工场景，能在不预先打中心孔的前提下直接完成带公差要求的浅孔加工，孔位精度、表面粗糙度都能满足多数常规装配孔的技术要求。

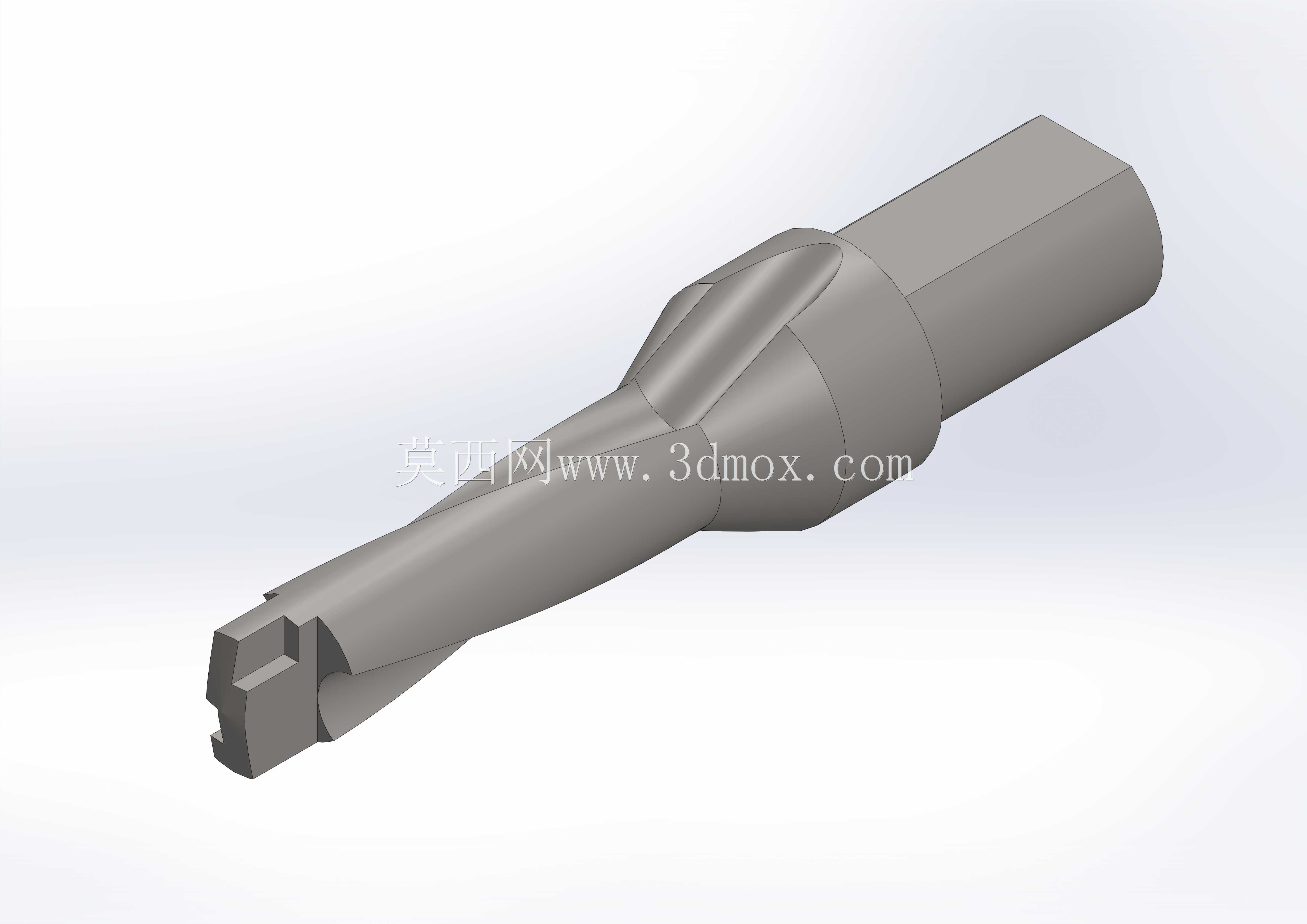

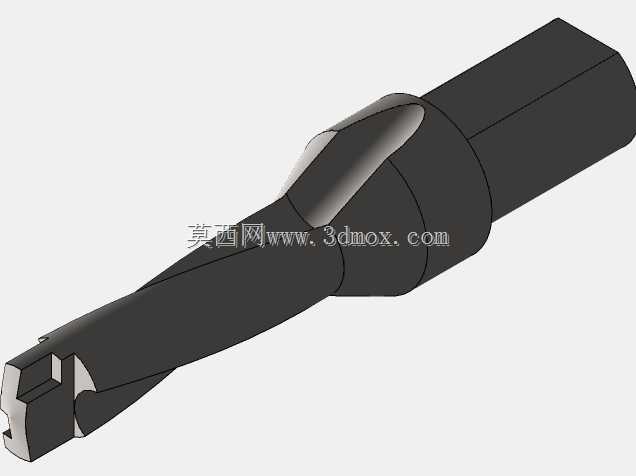

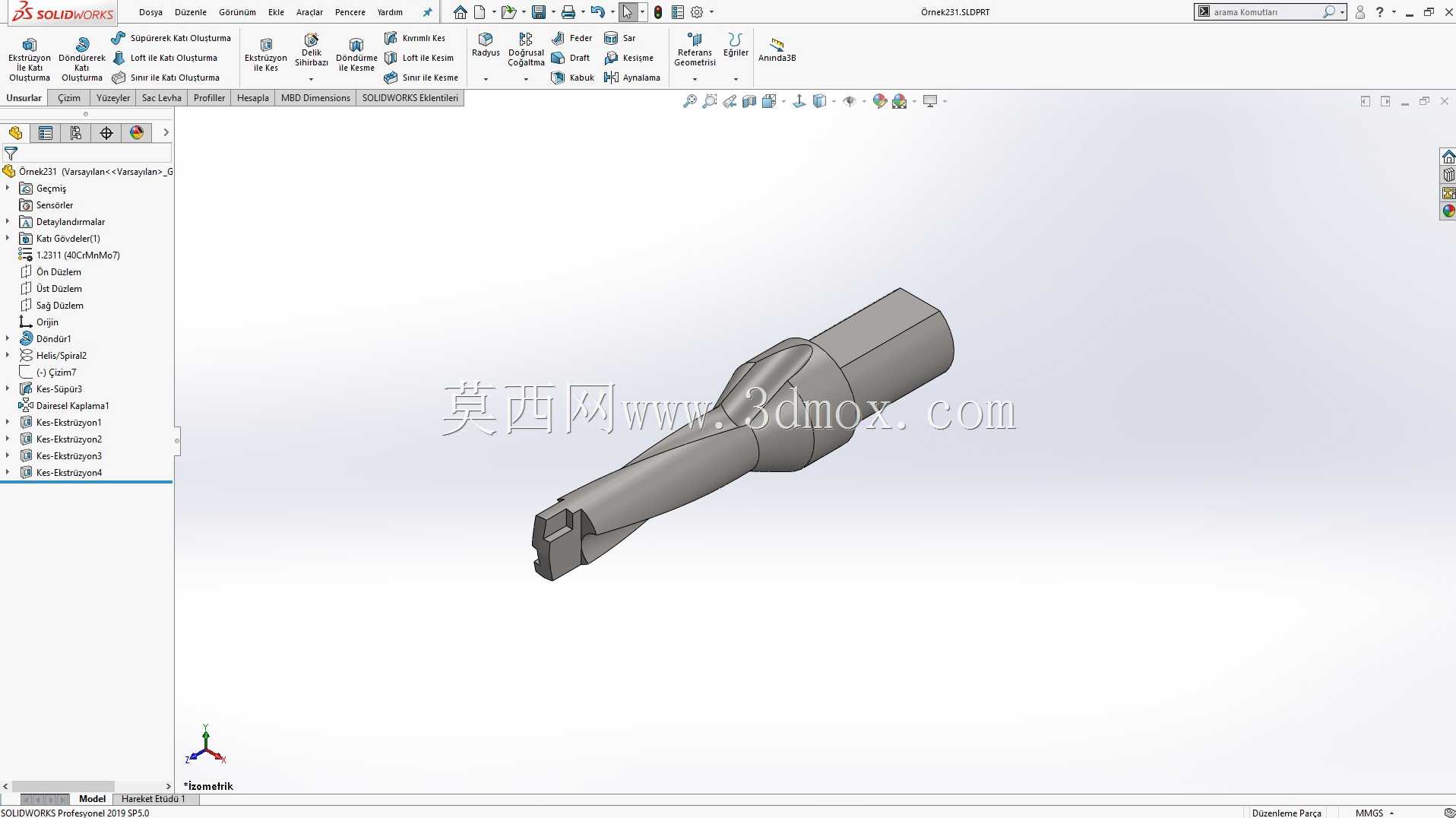

　　从结构设计逻辑来看，这款U钻采用了侧压式装刀结构，刀体尾部设计为侧固式直柄，适配市面上绝大多数带侧固锁紧机构的数控刀柄，安装时只需将柄部插入刀柄对应深度，拧紧侧固螺钉即可完成装夹，不需要额外的调刀、对刀步骤，换刀效率远高于焊接式刀具。刀体头部设置了两个刀片安装座，分别对应内刃和外刃切削区域，刀片采用标准可转位硬质合金刀片，刀片磨损后只需松开锁紧螺钉转位或者更换刀片即可继续使用，不需要对刀体进行重新刃磨，能大幅减少生产现场的刀具刃磨等待时间，也避免了人工刃磨带来的角度误差问题。

　　刀体的排屑槽采用了大螺旋角开放式设计，槽型经过平滑过渡处理，钻削过程中产生的切屑能顺着螺旋槽快速排出，不会在孔内出现挤屑、堵屑的问题，能有效降低钻削过程中的切削阻力，减少刀体的扭矩负载，避免出现闷刀、崩刃的情况。刀体内部设计有双冷却通道，切削液可以通过刀柄内部的冷却孔直接输送到切削区域，直接对准两个切削刃的刀尖位置，能在钻削过程中快速带走切削产生的热量，同时冲刷掉附着在刀片上的切屑，延长刀片的使用寿命，也能避免孔壁因为切屑刮擦出现表面质量下降的问题。

　　从安装边界尺寸来看，这款U钻的柄部为标准等径直柄，柄部直径和刀体头部的切削直径保持固定比例，适配的加工深度为2倍径的浅孔加工，也就是最大加工深度不超过刀具直径的2倍，适合加工各类板材、轴类、盘类零件上的通孔、盲孔，加工时不需要工件预先做端面处理，即使是带轻微倾斜的铸锻件表面，也能直接进刀完成钻削，不会出现传统麻花钻容易出现的偏钻、孔位偏移问题。刀体头部的两个刀片安装座有明确的高度差，内刃刀片略低于中心位置，外刃刀片覆盖从内刃外侧到最大切削直径的区域，两个刀片的切削区域有少量重叠，能保证钻削过程中没有切削盲区，钻削时的径向力能互相抵消一部分，减少钻削过程中的振动，即使在刚性一般的普通机床上使用，也能获得不错的加工精度。

　　在实际生产应用中，这类U钻常用来替代传统的麻花钻完成各类安装孔、油孔、定位孔的粗加工和半精加工，加工出来的孔直径公差一般能稳定达到IT9-IT10级，表面粗糙度能达到Ra3.2-Ra6.3，多数情况下不需要后续的铰削、镗削工序就能直接满足装配要求，能大幅缩短零件的加工工序链，降低单零件的加工成本。设计这类刀体的时候，需要重点考虑刀体材料的刚性和韧性，一般采用高强度合金钢制作，经过热处理后达到合适的硬度，既能承受钻削过程中的冲击载荷，也能保证排屑槽和刀片安装座的尺寸稳定性，长期使用不会出现变形、刀片定位失效的问题。刀片安装座的定位面需要做高精度磨削处理，保证刀片安装后的跳动误差控制在允许范围内，避免出现单刃负载过大导致的刀片异常磨损。另外刀体的冷却通道出口位置需要精准对准刀尖切削区域，保证切削液能以足够的压力到达切削区，尤其是在加工钢材这类塑性材料的时候，充分的冷却和冲屑能有效避免积屑瘤的产生，提升孔壁的加工质量。
