带中心凸台多孔连接法兰结构设计

　　这类带中心凸台的多孔法兰，在低压流体输送管路、常压设备端盖连接、小型回转机构基座固定场景里应用十分广泛，和普通平法兰相比，中心凸起的锥台结构可以直接嵌入对接件的定位止口，安装时不需要额外打定位销，就能保证两端部件的同轴度，对现场装配的容错率更高，哪怕是施工经验不足的安装人员，也能快速完成对位，不会出现孔位错位强行拧螺栓导致密封面受力不均的问题。

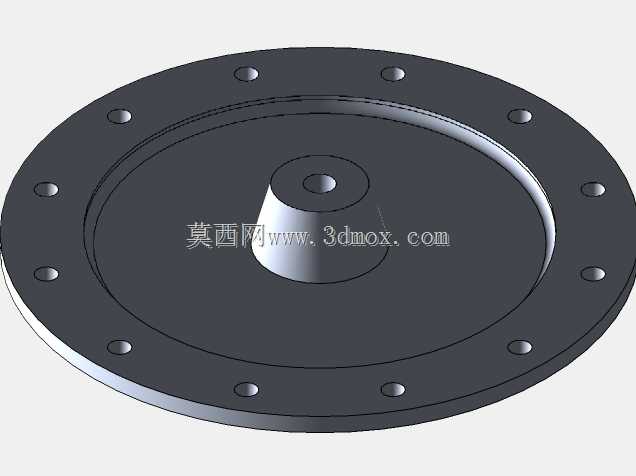

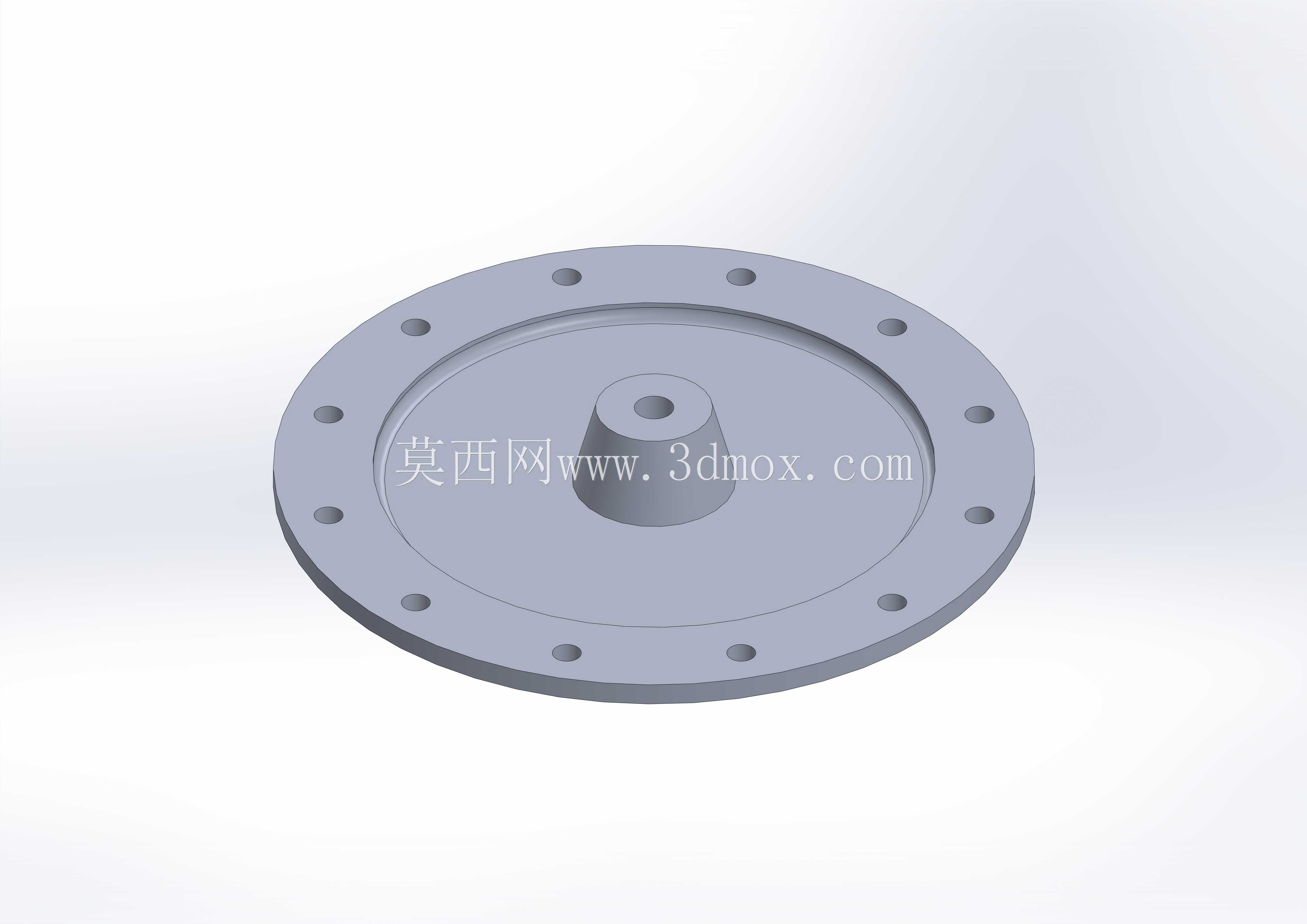

　　从结构细节来看，法兰盘本体采用等厚度圆盘设计，外圈均匀分布12个螺栓通孔，孔位的节圆直径比法兰外径小20%左右，螺栓孔边缘做了0.5mm的倒角处理，既可以去除钻孔产生的毛刺，也能避免螺栓拧紧时垫圈被孔边锐边割伤，影响预紧力的均匀传递。中心凸台采用锥度过渡设计，根部和法兰盘连接处做了R3的圆角，这个圆角不是随意添加的工艺结构，一方面可以降低应力集中系数，避免设备运行时的振动在凸台根部产生疲劳裂纹，另一方面也方便铸造或者机加工时的排屑，减少刀具在转角处的磨损。凸台顶端的中心孔是盲孔设计，孔深大概是凸台高度的三分之二，这个孔主要用来安装定位轴或者注入密封脂，在一些需要静密封的连接场景里，孔内可以填充密封填料，配合凸台和对接止口的间隙配合，实现比平面垫片更可靠的密封效果，哪怕管路内有0.6MPa以下的气压或者液压，也不会出现渗漏。

　　设计这类法兰的时候，首先要确定对接端的止口尺寸，凸台的外径要比对接止口的内径小0.1-0.2mm，采用间隙配合，既保证安装时能顺利插入，又不会因为间隙过大产生径向窜动。螺栓孔的数量和孔径要根据所需的总预紧力计算，12个均匀分布的孔位可以让密封面的压紧力更均匀，不会出现局部压不实或者局部压溃垫片的情况，法兰盘的厚度要根据螺栓的预紧力矩核算，避免拧紧螺栓时法兰产生翘曲变形，导致密封失效。另外法兰的背面也就是和安装基座贴合的面，平面度要求控制在0.1mm以内，表面粗糙度不高于Ra3.2，保证安装后和基座完全贴合，不会出现倾斜，影响中心凸台的同轴度。

　　在实际选型使用的时候，要注意安装边界的限制，这类法兰的外径比螺栓孔节圆大出的宽度，要保证螺栓安装时有足够的扳手空间，不会因为空间不足导致螺栓无法拧紧。如果是用在有振动的设备上，比如小型风机、水泵的端盖连接，螺栓要配合弹簧垫圈使用，避免长期振动导致螺栓松动，中心凸台和对接止口的配合面可以涂抹少量密封胶，进一步提升密封性能。和普通的平焊法兰相比，这种带凸台的法兰不需要在对接件上加工额外的定位结构，能减少对接端的加工工序，降低整体的加工成本，同时因为自带定位结构，装配效率能提升40%左右，特别适合批量装配的生产线设备使用。

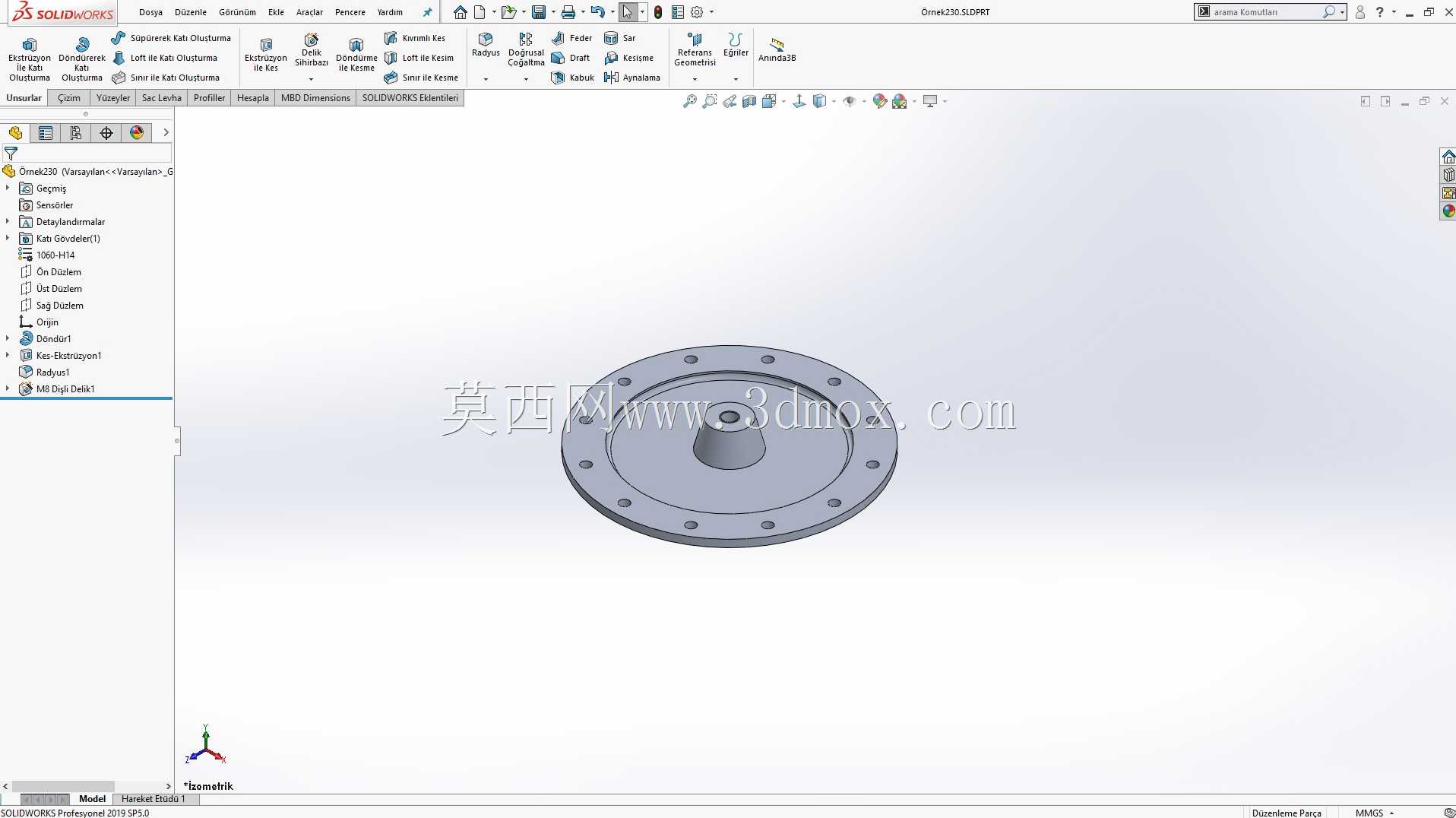

　　从建模逻辑上来说，绘制这类零件的时候，先绘制法兰盘的外圆草图，拉伸生成基体，再绘制中心凸台的草图，拉伸凸台后添加过渡圆角，最后阵列生成所有螺栓孔，倒角处理孔边和法兰外棱。建模时要注意所有的圆角和倒角特征要放在孔特征之后，避免阵列特征时出现特征失败的情况，同时关键的配合尺寸比如凸台外径、螺栓孔节圆直径、凸台高度要单独标注，方便后续出工程图时直接提取尺寸，也方便后续根据不同的使用场景修改参数，快速生成不同规格的同系列法兰模型。这类法兰的材质一般选用Q235或者304不锈钢，根据使用场景的介质腐蚀性选择，普通的水、气管路用Q235做镀锌处理即可，有腐蚀性介质的场景选用304不锈钢，不需要额外做表面处理，就能满足耐腐蚀要求。
