U型铰接连接固定支座结构设计

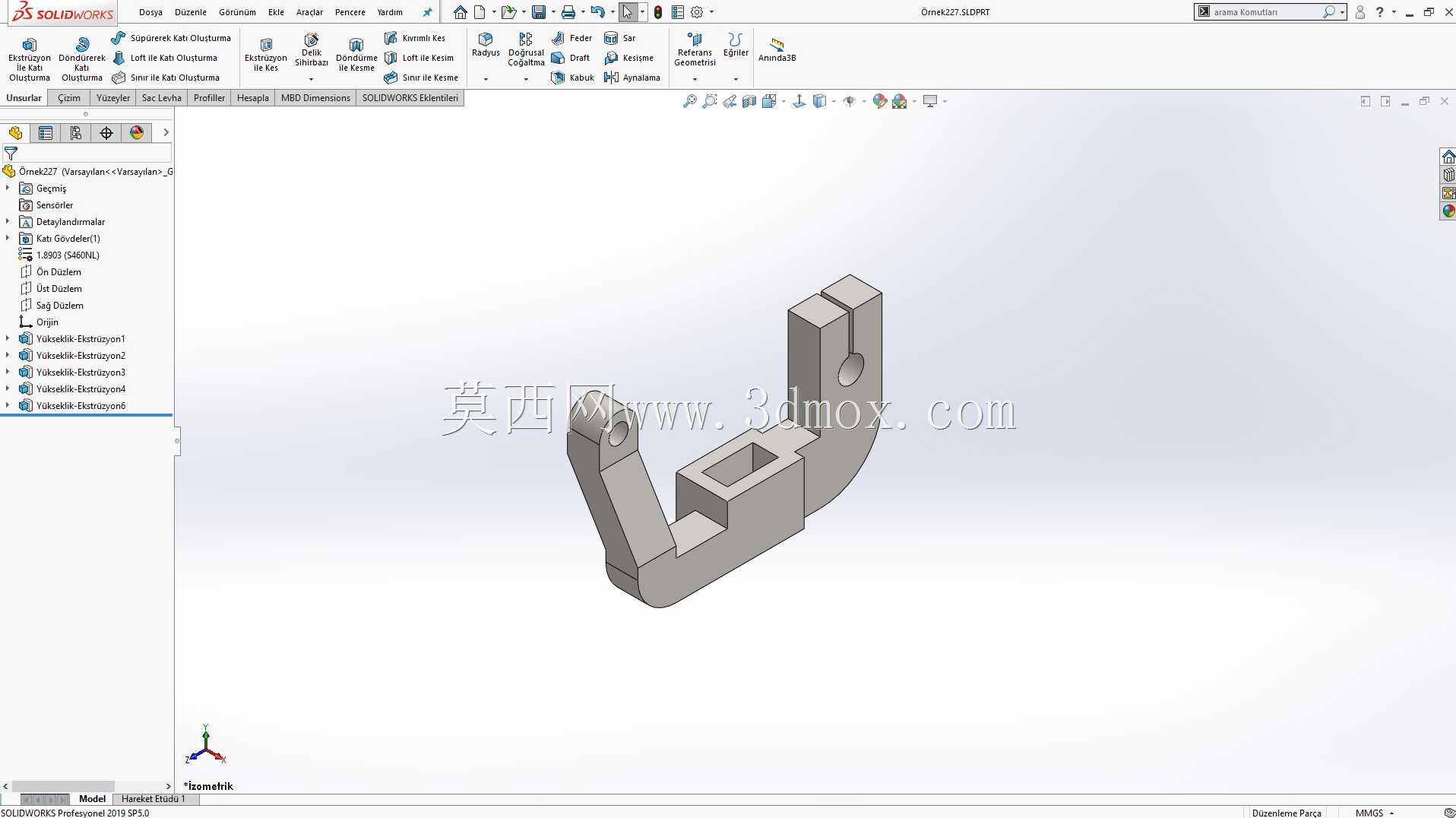

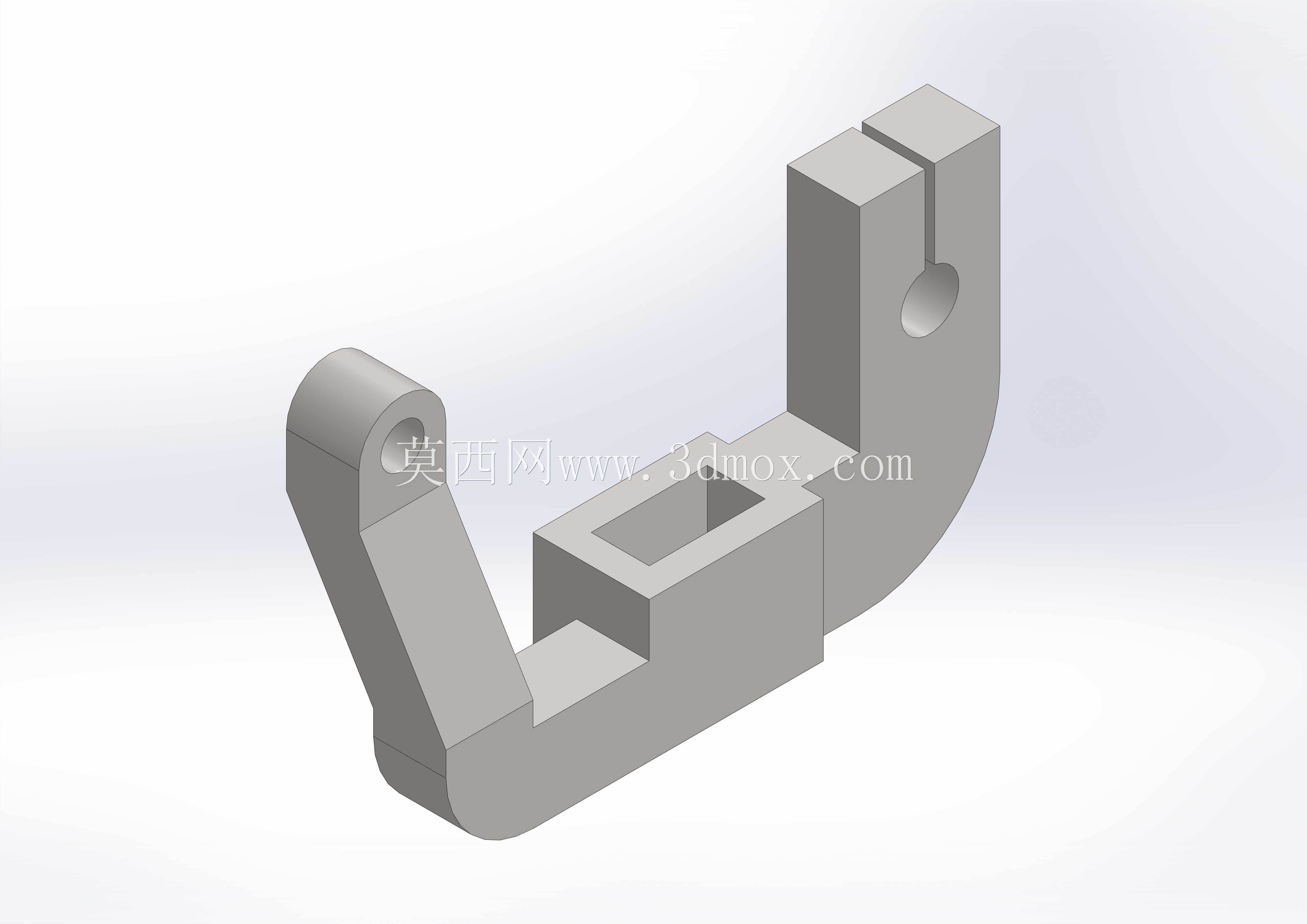

　　在各类工装夹具、输送线辅助定位、小型设备机架连接场景中，这类U型铰接固定支座的应用覆盖了从工位治具到非标设备附件的多个环节，核心作用是实现两个构件之间的可转动铰接连接，同时承担径向与轴向的载荷传递，避免连接部位出现应力集中导致的结构失效。从结构形态来看，该构件整体采用一体化铣削成型思路，主体为U型弯臂结构，两端分别设置铰接端与安装端：一端为带通孔的圆柱铰接耳，通孔用于穿装铰接销轴，实现与配套构件的转动配合，孔位的同轴度公差直接影响铰接转动的顺畅度，设计时需根据配套销轴的直径选取合适的配合公差，通常间隙配合取值控制在0.02-0.05mm区间，既保证转动无卡滞，又避免间隙过大产生晃动异响。另一端为开槽式夹装结构，

　　槽口用于卡入配套的安装板或机架型材，侧面设置的沉孔用于穿装锁紧螺钉，拧紧后可将支座牢牢固定在安装基准面上，槽宽尺寸需匹配常用的型材壁厚或安装板厚度，预留0.1mm的装配余量方便现场安装对位。中间的连接段采用矩形空腔结构，在保证整体结构刚度的前提下减少实体材料用量，降低构件自重，空腔的壁厚取值经过受力校核，在承受额定铰接载荷时不会出现侧壁变形或断裂，弯臂处采用大圆弧过渡，避免直角位置产生应力集中，提升构件的抗疲劳性能，在反复铰接转动的工况下能延长使用寿命。从安装边界来看，该支座的整体外轮廓尺寸适配小型非标设备的安装空间，铰接端的中心高度与夹装端的安装面高度差经过匹配设计，保证铰接转动时构件不会与周边安装结构产生运动干涉，

　　安装时需注意夹装端的槽口与安装基准面的贴合度，锁紧螺钉需对称拧紧，避免夹装受力不均导致支座偏斜，影响铰接转动的同轴度。在实际应用中，这类支座常被用于小型翻盖结构的铰接支撑、工装夹具的压紧臂连接、输送线侧挡的可调安装座等场景，相比分体式焊接的铰接支座，一体化成型的结构不存在焊接变形问题，装配精度更高，后期维护时仅需更换铰接销轴即可完成磨损修复，无需整体更换构件，能有效降低设备的维护成本。设计过程中需重点关注铰接孔的表面粗糙度要求，孔壁粗糙度需达到Ra1.6以下，减少销轴转动时的磨损，夹装槽的内侧面需保证平面度，避免锁紧时出现点接触导致固定不牢，弯臂过渡处的圆弧半径需根据整体受力情况调整，当应用在载荷较大的场景时可适当加大圆弧半径，分散应力传递路径，提升结构的承载能力。
