对开式滑动轴承座安装固定结构

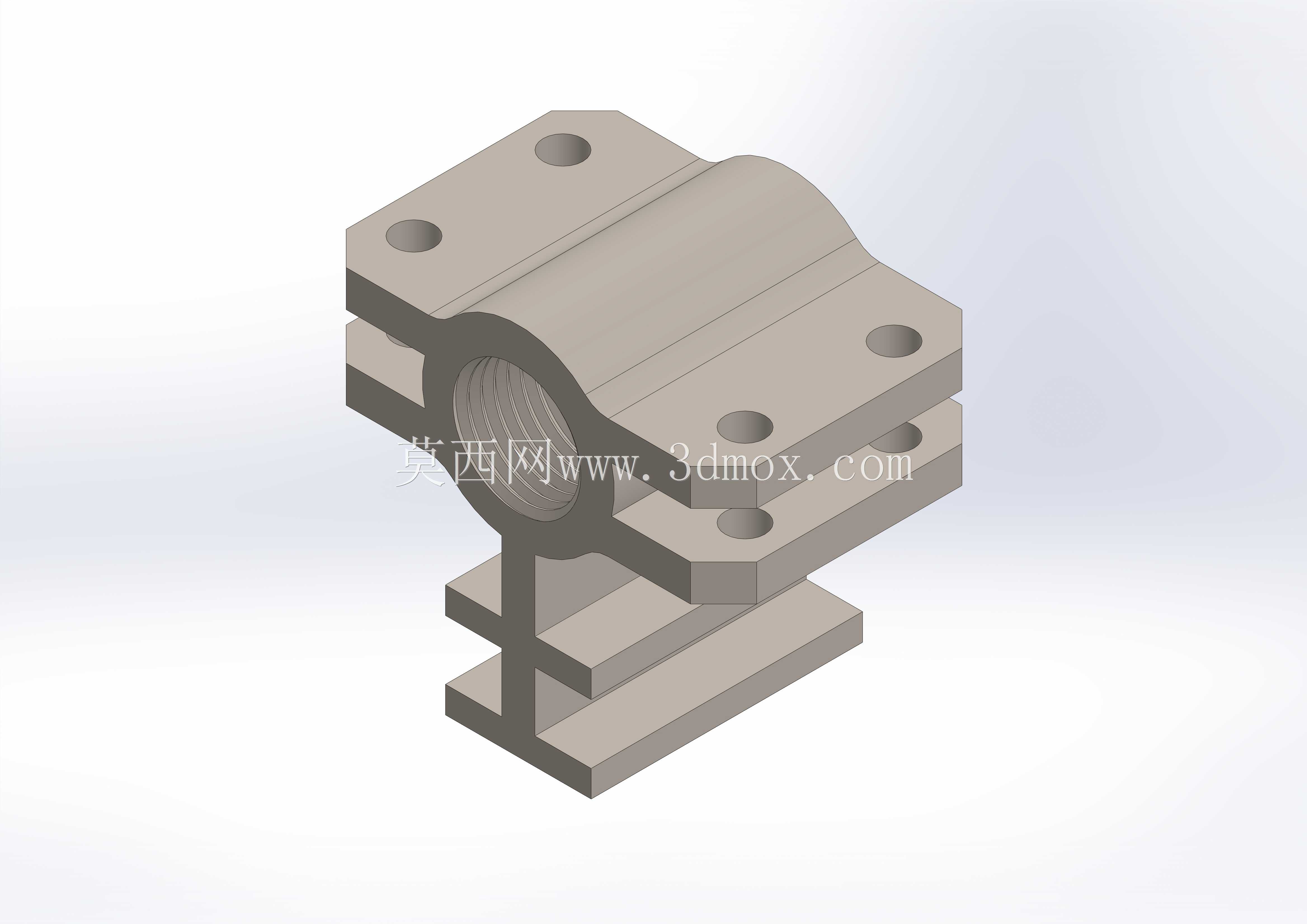

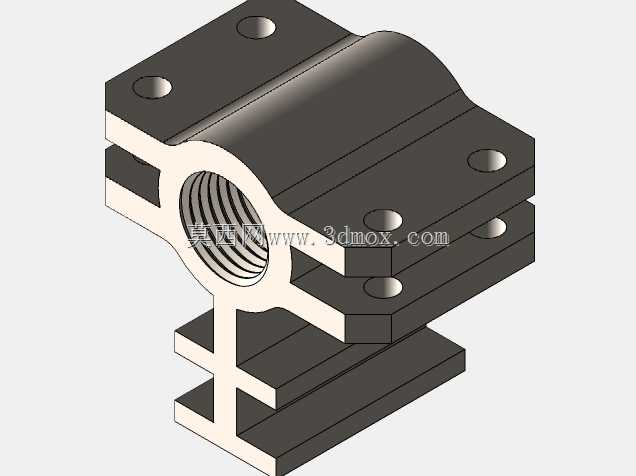

　　该结构属于传动系统中的径向支撑类部件，主要应用在中低速重载的传动轴系场景中，比如轻工输送线的辊筒支撑、小型机床的进给轴支撑、农用机械的传动轴定位等工况，核心作用是为旋转轴提供稳定的径向支撑，同时承担轴系运行过程中产生的径向载荷，避免轴系运行时出现径向窜动，保证轴上传动件的啮合精度。从结构设计来看，采用对开式的分体结构，上下两部分通过两侧的连接耳板配合紧固件实现锁紧，这种设计的优势在于轴系装配时不需要从轴的端部穿入支撑件，可在轴的任意位置完成安装固定，大幅降低长轴系、多支撑点轴系的装配难度，后期维护更换轴瓦时也无需拆卸轴上的齿轮、带轮等传动部件，只需要拆开上半部分的轴承盖即可完成维护操作。上部的轴承盖两侧各设置两个带沉孔的安装平面，

　　沉孔设计可以让紧固件的头部完全沉入平面内，避免螺栓头突出结构表面干涉周边其他部件，同时保证连接面的贴合度，连接时的预紧力可以均匀分布在结合面上，避免局部应力集中导致的结构变形。下部的轴承座底部设置带T型槽的安装底座，这种底座结构适配工业铝型材框架、铸铁安装平台的T型槽固定方式，安装时可以沿着槽道调整轴向的安装位置，调整到位后通过T型螺栓完成锁紧，不需要在安装基础上提前精准打孔，适配现场安装时的位置微调需求，降低安装基准的加工精度要求。中间的轴承孔内壁预留了轴瓦安装的定位台阶，安装铜基或者复合材料轴瓦后，台阶可以限制轴瓦的轴向窜动，避免轴系运行过程中轴瓦随轴转动出现磨损偏移，轴承孔的上下结合面处设置了微小的调整间隙，当轴瓦出现磨损后，

　　可以通过修刮结合面或者调整垫片厚度的方式补偿磨损量，延长支撑结构的整体使用寿命，不需要直接更换整个轴承座。结构的所有安装面都设置了退刀槽与倒角，一方面是加工过程中可以保证平面的加工精度，避免刀具在转角处出现让刀导致的平面度误差，另一方面装配时可以引导轴瓦、紧固件顺利装入，避免尖角处的毛刺划伤配合零件表面。两侧的连接耳板厚度经过载荷校核，在承担额定径向载荷时，耳板的弯曲变形量控制在0.02mm以内，保证上下结合面的贴合压力均匀，不会出现局部缝隙导致的润滑脂泄漏。轴承座顶部的平面预留了润滑脂注油孔的加工位置，使用时可以加装注油杯，定期向轴承孔内补充润滑脂，降低轴与轴瓦之间的摩擦系数，减少运行过程中的磨损与温升。整体结构的外形轮廓规整，

　　没有突出的尖锐结构，安装后不会与周边的传动护罩、管线等部件产生干涉，安装底座的宽度与上部轴承孔的中心高经过匹配设计，保证轴安装后的中心高度与配套传动部件的中心高一致，避免轴系出现附加的弯曲应力。在实际选型应用时，需要根据轴的直径匹配对应的轴承孔尺寸，同时核算所支撑轴系的径向载荷是否在该结构的承载范围内，安装时要保证底座与安装基础的平面度误差不超过0.05mm，避免安装时出现强制变形导致轴承孔圆度超差，出现轴运行卡滞、磨损加剧的问题。上下部分连接时要按照对角线顺序逐步拧紧螺栓，保证每个螺栓的预紧力一致，避免单侧预紧力过大导致轴承孔出现椭圆变形，影响轴的正常旋转。
