带腰型孔铰接式安装固定支座结构设计

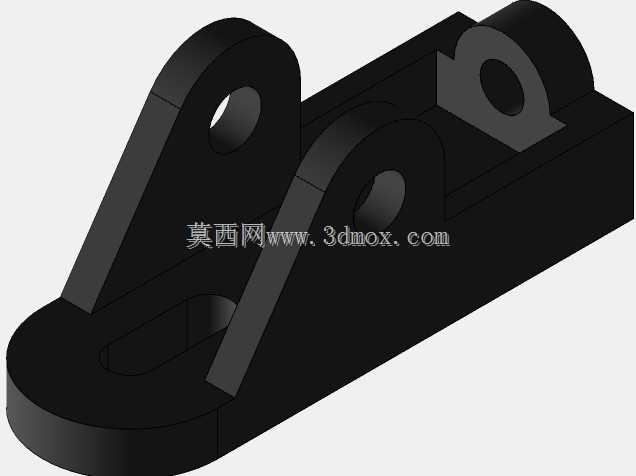

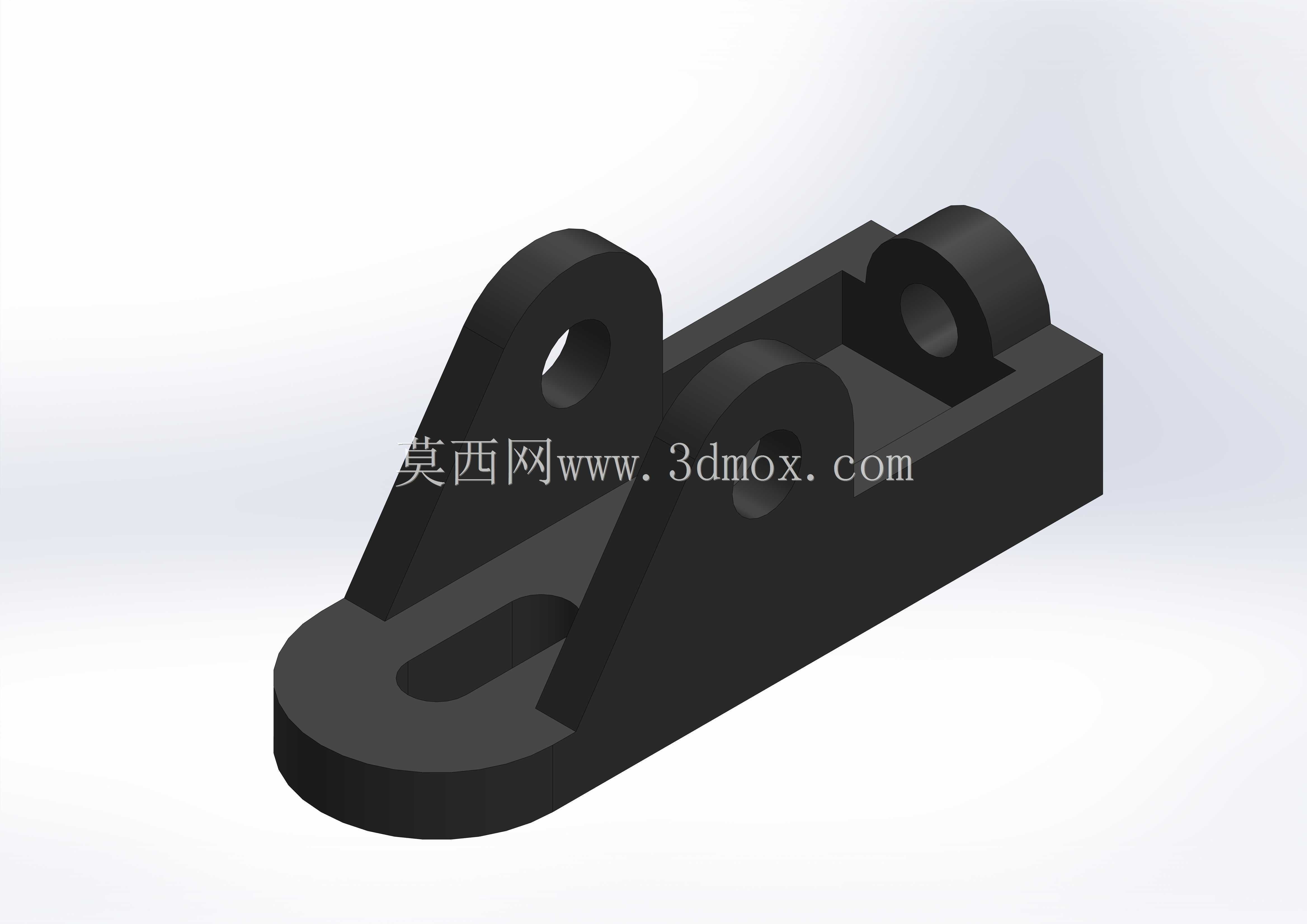

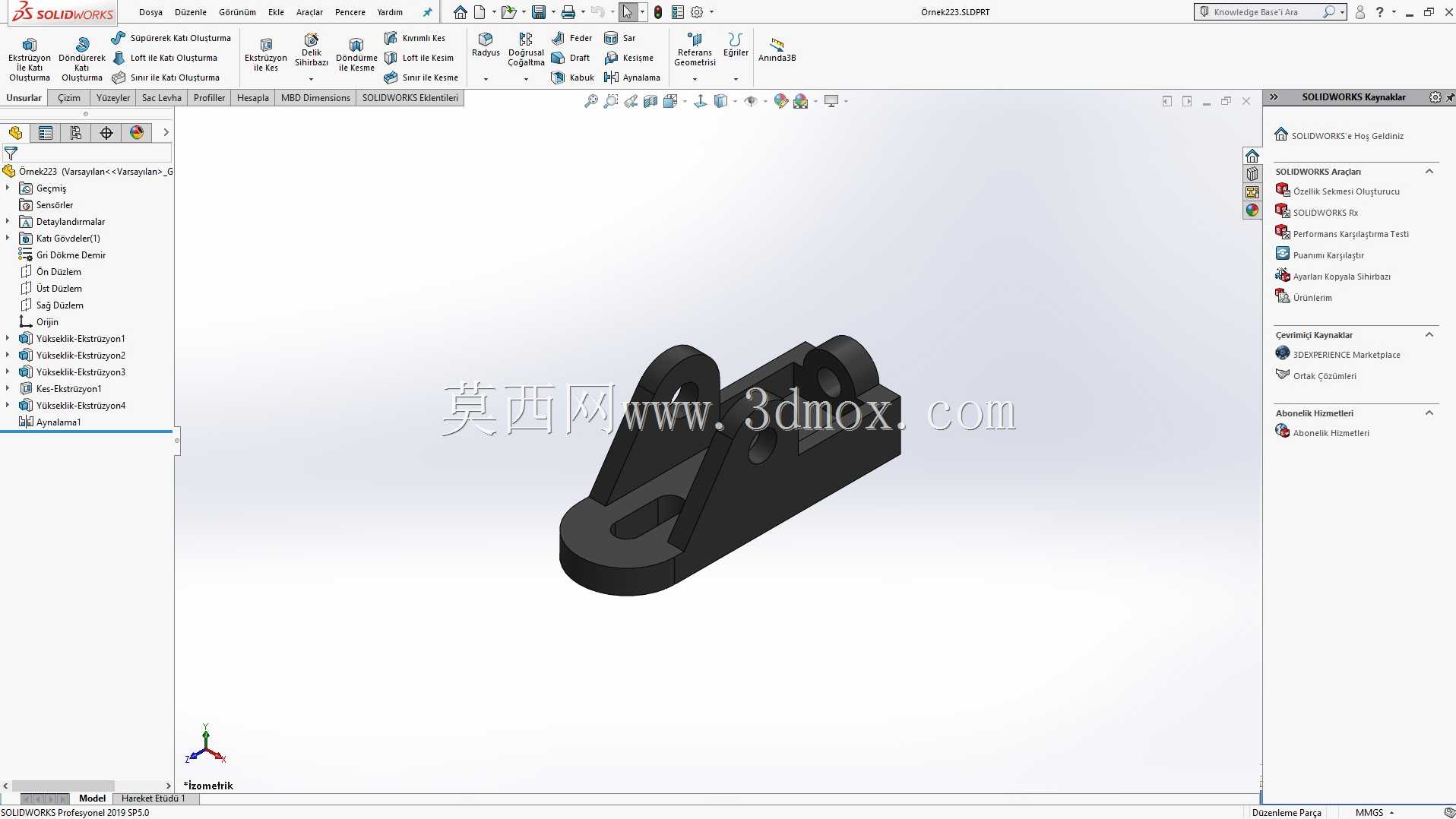

　　这类带腰型调节孔的铰接式固定支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，核心作用是为做往复摆动的连杆构件提供稳定的回转支撑点位，同时兼顾安装位置的微调余量，抵消机架焊接、型材拼接带来的装配累计误差，避免铰接点位错位导致的连杆卡滞、运转别劲问题。从结构细节来看，支座主体采用一体化铣削成型的块状基体，底部延伸出带长圆形腰型孔的安装翼板，腰型孔的长度方向沿支座长度方向布置，安装时可顺着腰型孔方向调整整个支座的固定位置，调整范围覆盖常规型材安装孔位的公差带，不需要在机架上重新扩孔或者补焊安装板，大幅降低现场装配的整改工作量。基体上方设置三组带同轴销孔的铰接立板，其中外侧两组立板高度一致，

　　中间立板高度略低且销孔直径与外侧立板保持同轴度公差要求，这种多立板支撑的结构相比单立板铰接座，能承受更大的径向倾覆力矩，避免连杆摆动过程中立板受侧向力发生弯折变形，销孔与铰接销轴采用间隙配合，配合公差控制在H8/f7区间，既保证销轴转动顺畅无卡滞，又不会因间隙过大导致连杆摆动出现窜动异响。设计这类支座时，首先要匹配所连接连杆的端部厚度，外侧两块立板的内间距要比连杆端部厚度大0.2-0.5mm，预留装配间隙同时避免连杆摆动时出现轴向窜动；立板的厚度需要根据连杆传递的最大摆动力矩核算，常规小型输送线的挡料摆杆、工装夹具的压紧摆臂应用场景下，立板厚度取8-12mm即可满足强度要求，销孔的直径要匹配标准圆柱销的规格，

　　优先选用GB/T 119.1规定的圆柱销尺寸，减少非标准件的采购成本。安装边界方面，支座底部的安装面需要做铣平处理，平面度公差控制在0.1mm以内，保证与机架安装面完全贴合，避免锁紧安装螺栓时支座出现翘曲，导致铰接孔的同轴度超差；腰型孔的宽度比所用安装螺栓的公称直径大1mm，适配M6-M10规格的内六角圆柱头螺栓，螺栓锁紧时需要在支座与机架之间加装平垫与弹垫，防止设备运行过程中螺栓受振动松动，导致支座移位影响机构动作精度。实际应用中，这类支座常配套自润滑铜套使用，铜套压入立板的销孔内，铰接销轴穿过铜套与连杆端部连接，可在无定期润滑的工况下长期运转，适合食品包装、纺织设备这类不方便频繁加注润滑油的生产场景；如果应用在有粉尘、

　　切削液的加工设备场景中，还可以在立板外侧加装防尘端盖，避免杂质进入销孔配合面磨损铜套与销轴，延长构件的使用寿命。结构受力层面，支座的基体与立板衔接位置做了R3-R5的圆角过渡，避免直角位置出现应力集中，在承受频繁交变摆动力的工况下，不会因应力集中导致立板根部断裂，相比焊接式的铰接支座，一体化成型的结构不存在焊缝缺陷，整体刚性更好，长期运行不会出现焊缝开裂的问题。
