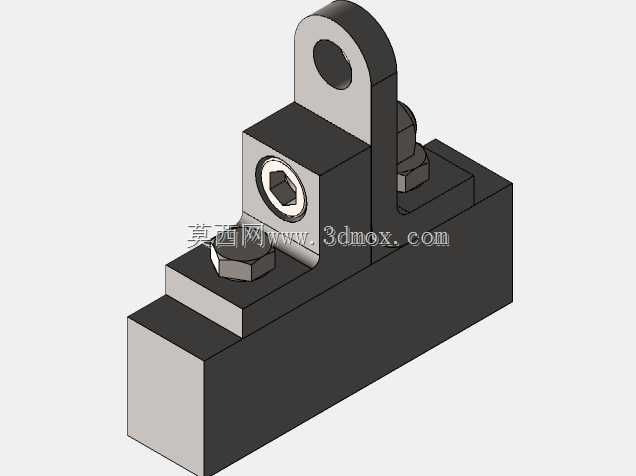

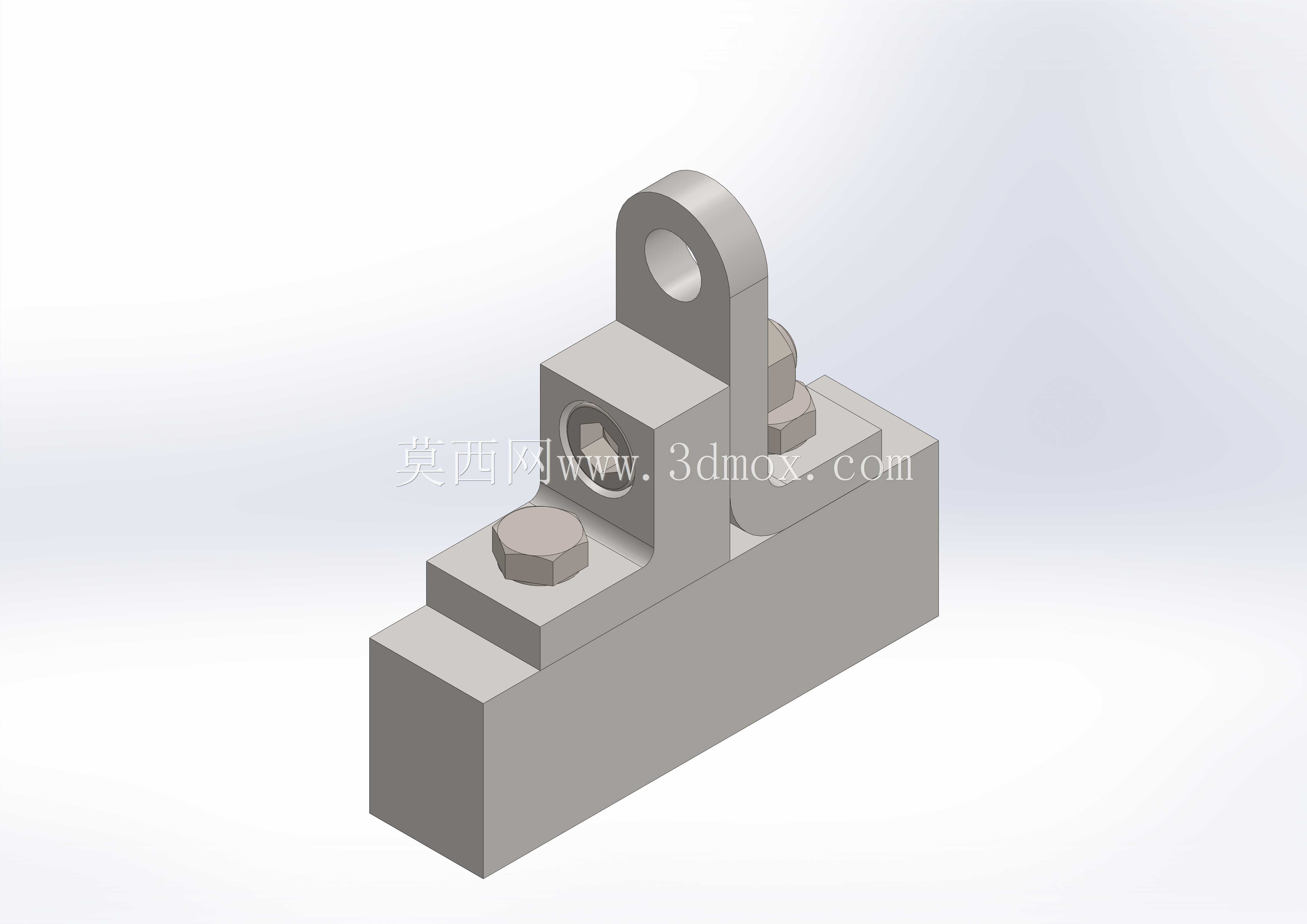

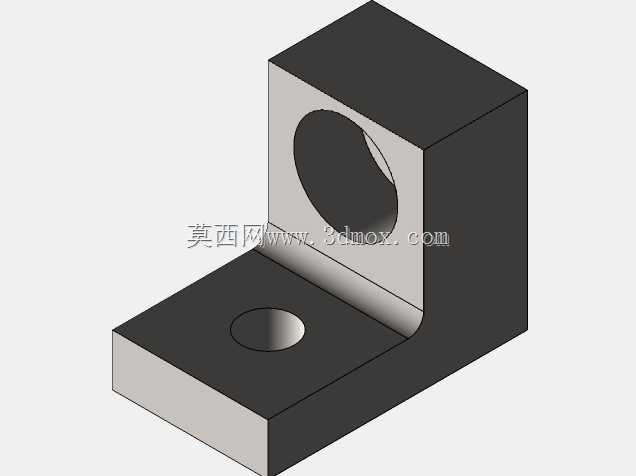

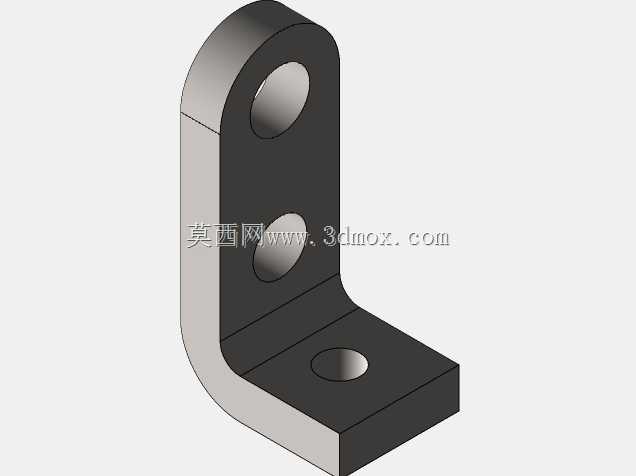

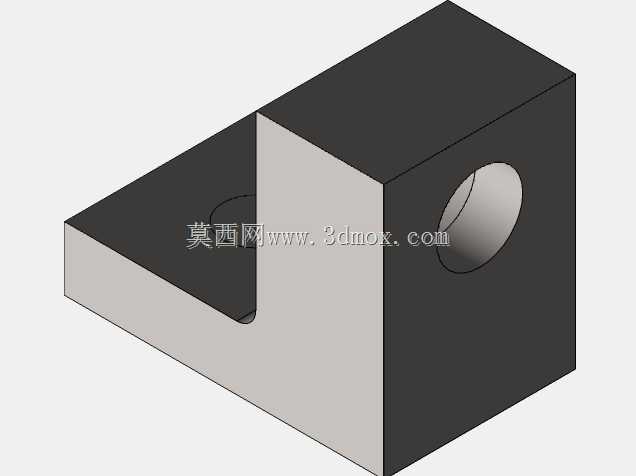

带铰接吊耳的台阶式基座夹紧定位组件

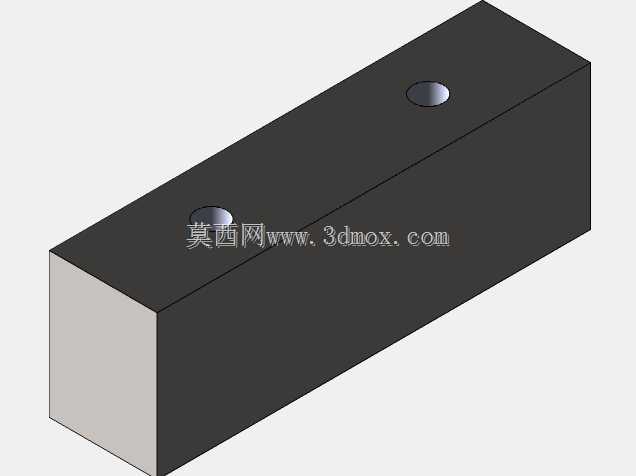

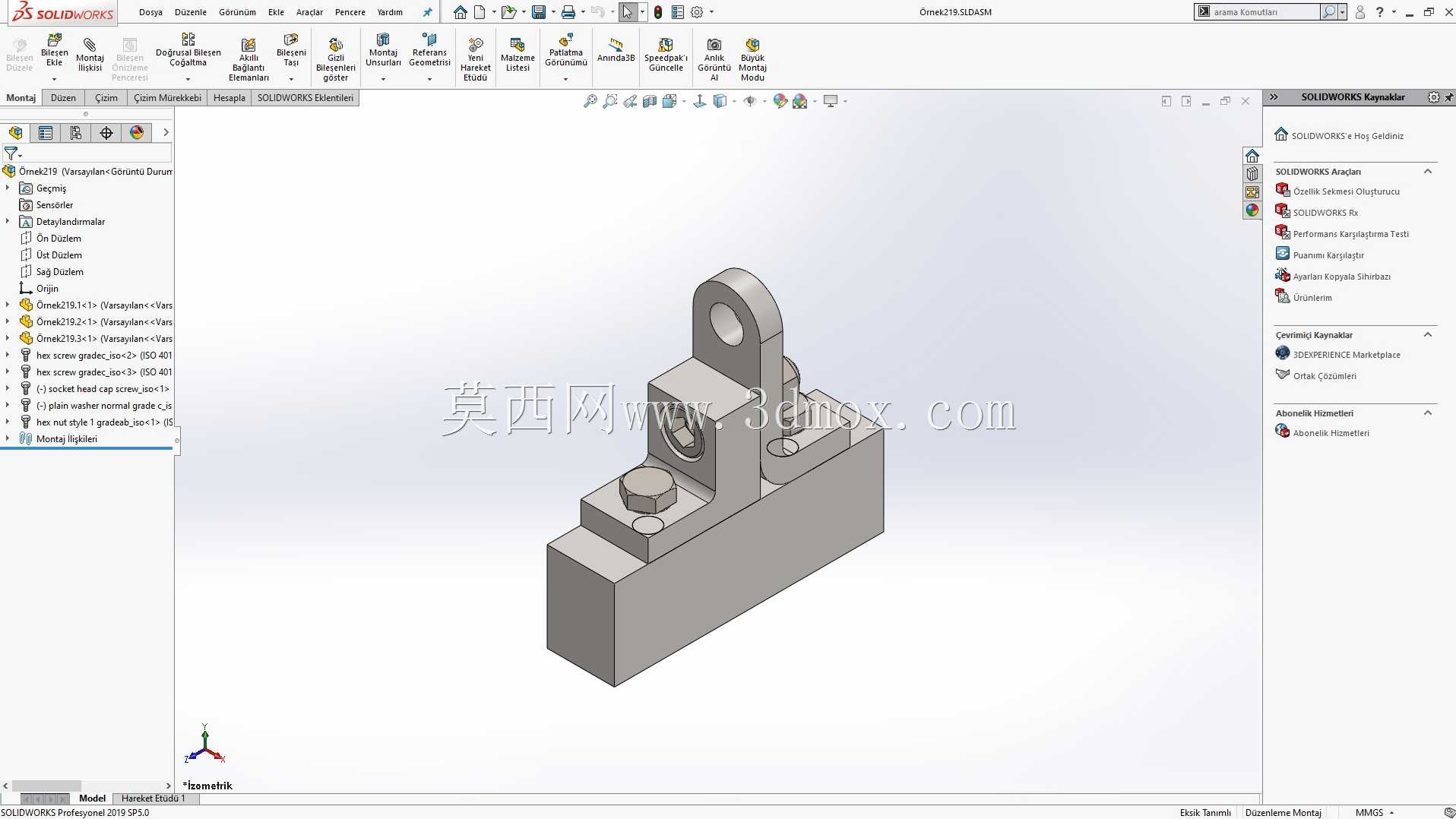

　　该构件多用于中小型工装夹具的工位定位、轻型物料输送线的侧挡定位，或是小型试验设备的试样装夹工位，日常在电子零部件装配工位、小型五金件加工工位的辅助定位场景中十分常见，区别于大型重载夹紧结构，这类组件更适配小载荷、快换型的装夹需求，不需要配套大规格的动力源，手动操作即可完成锁紧动作。从结构组成来看，底部为两级台阶式矩形基座，下层台阶的长宽尺寸更大，作为整个组件的安装承载面，安装时可通过基座底面的沉头孔配合内六角螺栓，直接固定在型材工作台或者设备安装板上，安装边界需要预留出基座侧边至少15mm的操作空间，方便拧紧底部固定螺栓，同时要避开基座上方铰接件的摆动行程范围，防止安装后出现运动干涉。基座上层台阶集成了内六角锁紧螺栓的安装位，

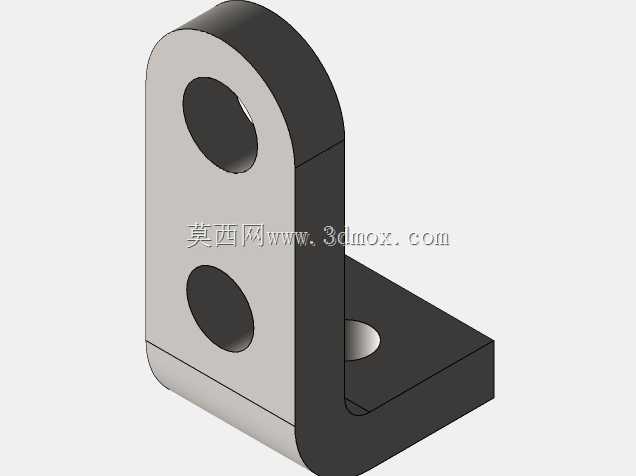

　　配套的六角头螺栓直接压合在待固定工件的表面，螺栓的旋合行程可以覆盖0-12mm的压紧厚度范围，适配不同厚度的板材、块状零件的装夹需求，螺栓头部做了圆角过渡处理，避免压紧时刮伤工件表面。基座后侧的立式铰接耳座是整个组件的活动连接核心，耳座上的通孔为标准铰接孔，可配套圆柱销与外部摆臂、压杆或者联动构件连接，耳座的厚度与铰接孔的直径做了等强度匹配，在承受150N以内的径向摆动力时不会出现结构变形，铰接孔的内壁预留了0.2mm的公差间隙，既保证销轴可以顺利装配，又不会因为间隙过大出现铰接晃动的问题。设计过程中优先考虑了加工工艺性，基座主体采用方块式结构，没有复杂的曲面特征，普通三轴铣床即可完成所有面的加工，铰接耳座与基座为一体化结构，

　　不需要额外做拼接装配，减少了装配累积误差，所有棱边都做了C0.5的倒角处理，既去除了加工毛刺，也避免操作人员安装调试时被锐边划伤。从安装适配性来看，整个组件的总高度控制在85mm以内，横向最大宽度为60mm，纵向长度为110mm，不会占用过多的工位安装空间，在多工位并排布置时，组件之间的中心距只需要预留70mm即可保证操作互不干扰。锁紧螺栓的位置做了偏心设计，压合点距离基座侧边的距离为20mm，既可以压紧边缘尺寸较小的零件，也不会因为压合点过于靠近边缘导致工件翘起。铰接耳座的摆动角度范围为0-75度，足够满足常规手动夹紧结构的开合行程需求，不需要额外做行程扩展。在实际使用场景中，这类组件可以单独作为小型工件的夹紧座使用，

　　也可以多个组合使用，完成长条形零件、异形零件的多点定位夹紧，比如在小型塑料件的钻孔工位，两个该组件对称布置在工件两侧，调整锁紧螺栓的伸出长度即可快速固定不同宽度的工件，不需要制作专用的定制夹具，大幅降低小批量生产的工装成本。结构上没有易损的复杂零件，所有紧固件都是标准内六角螺栓，后期维护更换十分方便，铰接孔位置如果出现磨损，只需要更换配套的销轴即可，不需要整体更换基座，长期使用的维护成本很低。基座的台阶结构除了承载锁紧件之外，下层台阶的侧面还可以作为定位基准面，安装时可以靠紧工作台的T型槽侧边或者定位条，快速完成组件本身的位置校准，不需要反复测量调整安装位置，大幅缩短工位调试的时间。
