端面齿盘式传动离合零件结构设计

项目分类:齿轮 发布时间:2023-08-11 ID:706216
  • 端面齿盘式传动离合零件结构设计
  • 端面齿盘式传动离合零件结构设计
  • 端面齿盘式传动离合零件结构设计

  这类端面齿结构的盘类零件,常被用在需要间歇分度、扭矩传递结合与脱开的工况场景里,比如小型轻工设备的进给离合机构、台式加工设备的档位切换组件、包装机械的工位分度锁紧单元,都能见到同结构零件的应用。和常规圆柱齿轮的平行轴传动、锥齿轮的相交轴传动不同,这类端面辐射状齿形的盘件,是依靠端面齿牙的嵌合来传递扭矩,啮合过程中齿面接触面积大,单位面积承受的压应力更小,在同等外径尺寸下能传递的扭矩比同模数的圆柱摩擦离合结构高出40%以上,而且啮合到位后具备自锁特性,不会因为传动负载波动出现意外脱开的情况,很适合用在需要频繁结合、脱开,且结合后要求位置保持精度的传动链路里。

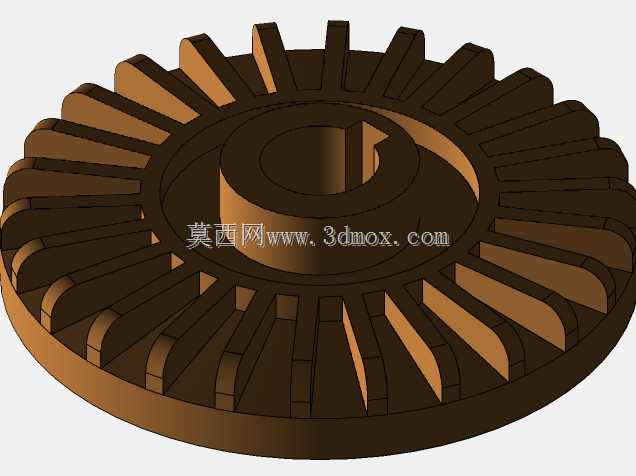

  从结构设计逻辑来看,整个零件以中心安装孔为装配基准,孔内设计的单键槽结构,是用来和传动轴实现周向固定,避免传动过程中零件和轴之间出现相对转动,键槽的宽度和深度按照配合轴径的标准键槽尺寸取值,装配时不需要额外做定制修配,直接选用标准平键就能完成装配。中心轮毂部分做了高出齿盘基面的凸台结构,这个凸台一方面是增加和传动轴的配合长度,提升装配后的同轴度稳定性,避免零件在高速转动过程中出现偏摆,另一方面凸台的端面可以作为轴向定位的贴合面,装配时靠轴肩顶住凸台端面,就能确定零件在轴上的轴向位置,不需要额外调整轴向间隙。

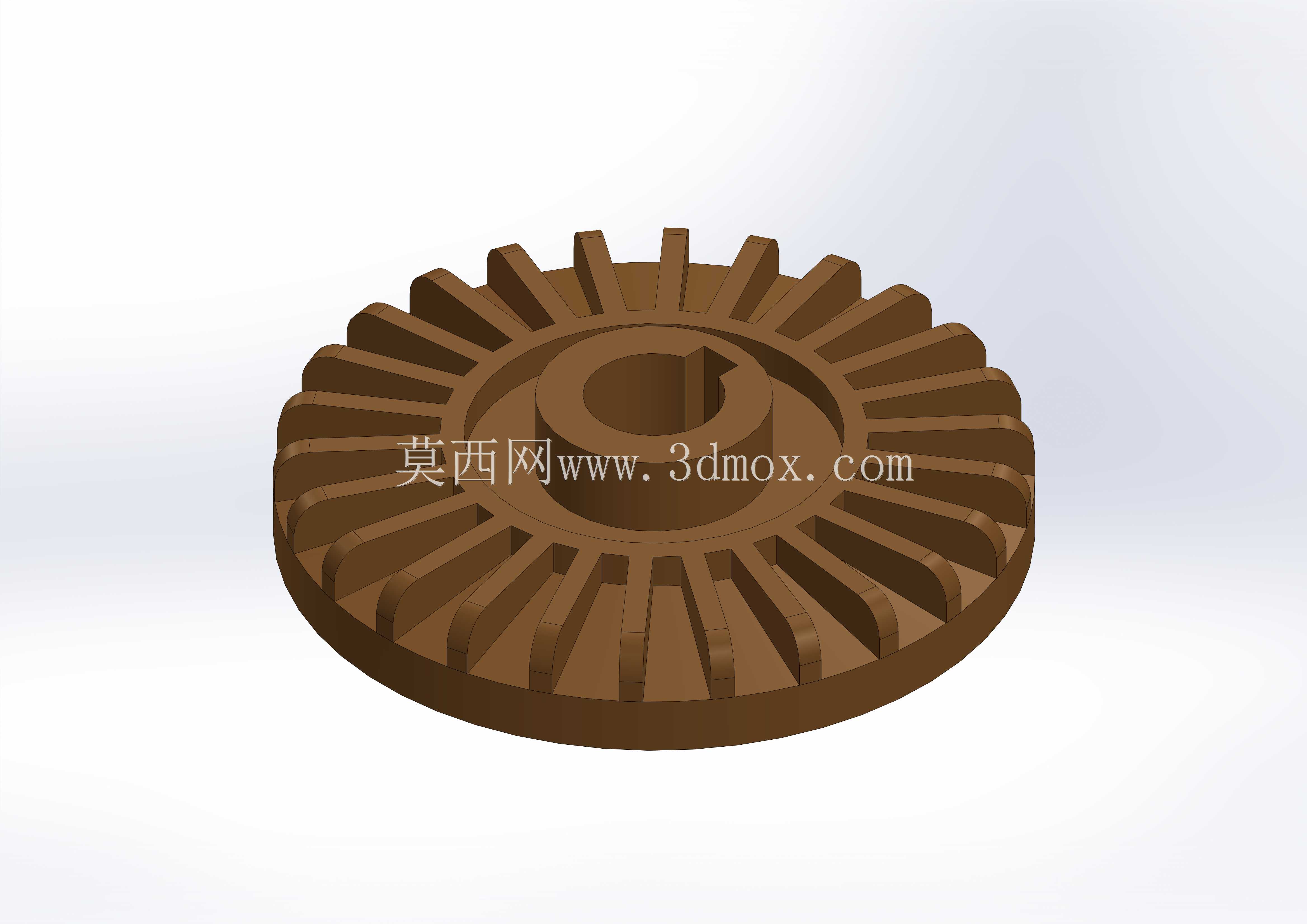

  辐射状分布的端面齿牙,每个齿的两侧面都做了等角度的倾斜设计,齿根位置做了圆角过渡,避免热处理和负载传动过程中出现应力集中导致的齿根断裂问题。齿牙的数量是结合传动需要的最小分度角度来确定的,每一个齿对应的圆心角就是单次分度的最小调整角度,齿顶部分做了小倒角处理,在离合结合的过程中,即使两个配合齿盘存在小范围的周向角度偏差,倒角的导向面也能引导齿牙顺利滑入啮合位置,不会出现齿顶对顶无法结合的情况。齿盘的外圈基面做了等厚度的环形支撑结构,整个齿牙的根部都和这个环形基面连为一体,保证传动过程中每个齿牙的受力都能均匀传递到整个盘体,不会出现单个齿牙受力过大断裂的问题。

  在安装边界的考量上,这类零件的外径尺寸需要和配合的离合腔体内径保留0.5-1mm的径向间隙,避免转动过程中盘体外圆和腔体内壁出现刮擦,零件的总厚度要结合离合动作的行程来确定,保证齿牙完全脱开时,两个配合齿盘的齿面之间保留2-3mm的安全间隙,避免传动过程中出现齿面摩擦拖滞的问题。和这类齿盘配合的另一侧零件,通常是同参数的端面齿盘,或者是带弹性顶紧结构的从动盘,结合过程中依靠轴向的推力让两个齿盘啮合,脱开时依靠弹簧的复位力让两个齿盘分离,整个动作过程的行程很短,响应速度比摩擦片式离合结构更快,而且啮合传动不存在打滑问题,传动比保持绝对准确,很适合用在对传动位置精度有要求的工位切换场景里。

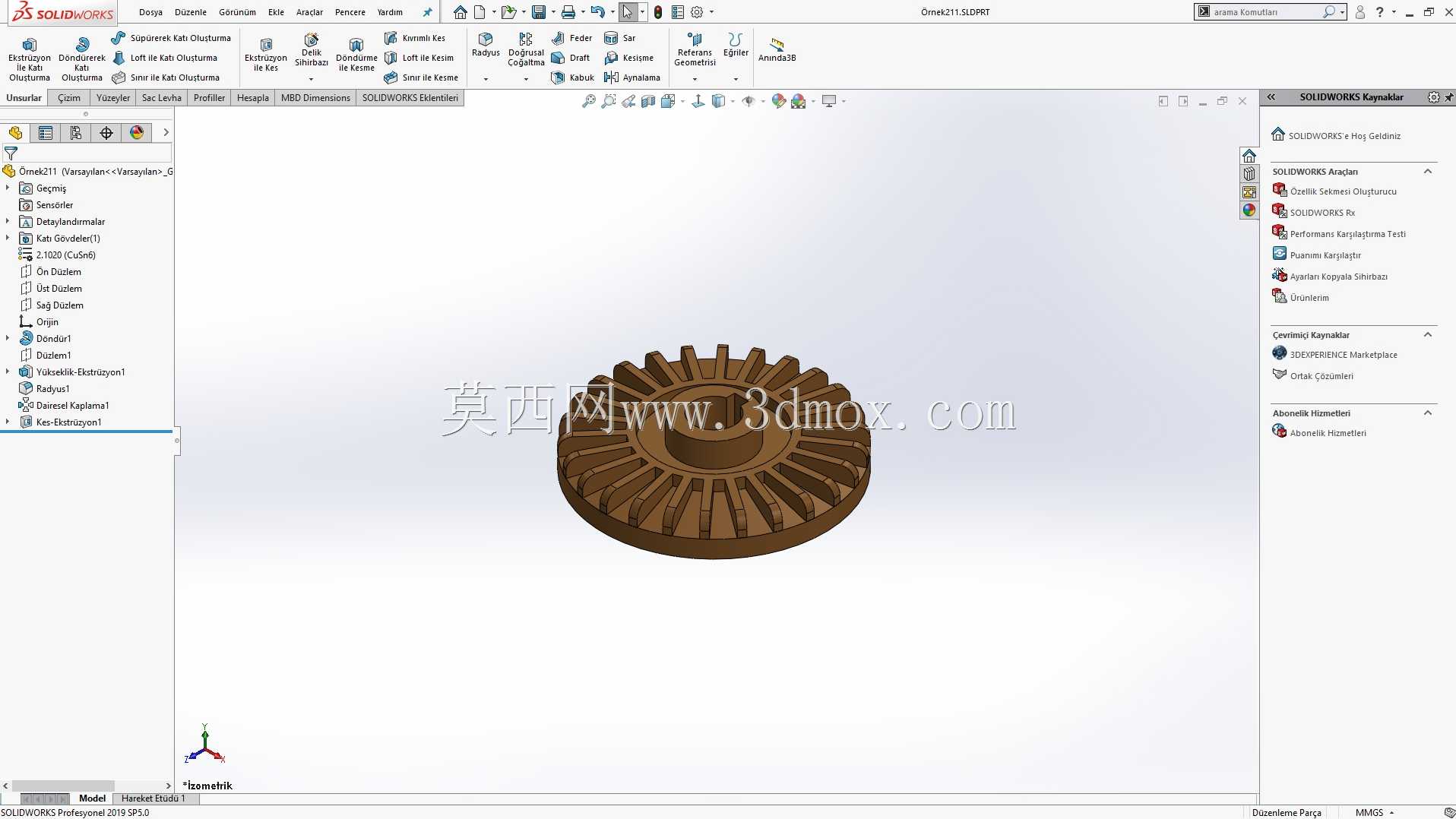

  实际应用中,这类零件的材质常选用中碳钢经调质处理后表面淬火,齿面硬度达到HRC45-50,既能保证芯部有足够的韧性承受冲击负载,又能让齿面有足够的耐磨性,延长反复离合啮合的使用寿命。建模过程中,齿形的阵列要严格保证等分角度误差控制在0.05度以内,不然啮合时会出现个别齿牙受力过大的情况,加速齿面磨损。中心安装孔的尺寸公差按照H7级精度设计,和轴的配合选用间隙配合,既保证装配时能顺利套入轴上,又不会因为间隙过大出现转动偏摆。齿面的表面粗糙度要求达到Ra1.6,降低啮合过程中的摩擦阻力,减少离合动作的卡顿感。这类结构相比传统的圆柱销式分度结构,啮合接触的齿数更多,承载能力更强,而且磨损后可以通过轴向补偿的方式消除啮合间隙,长期使用后的分度精度保持性更好,在小型自动化设备、台式工具机械里的应用占比正在逐年提升,很多原本采用摩擦离合的工位,现在都替换成了这类端面齿盘结构,来解决负载下打滑、位置偏移的问题。
