双叉型铰接连接支座结构设计

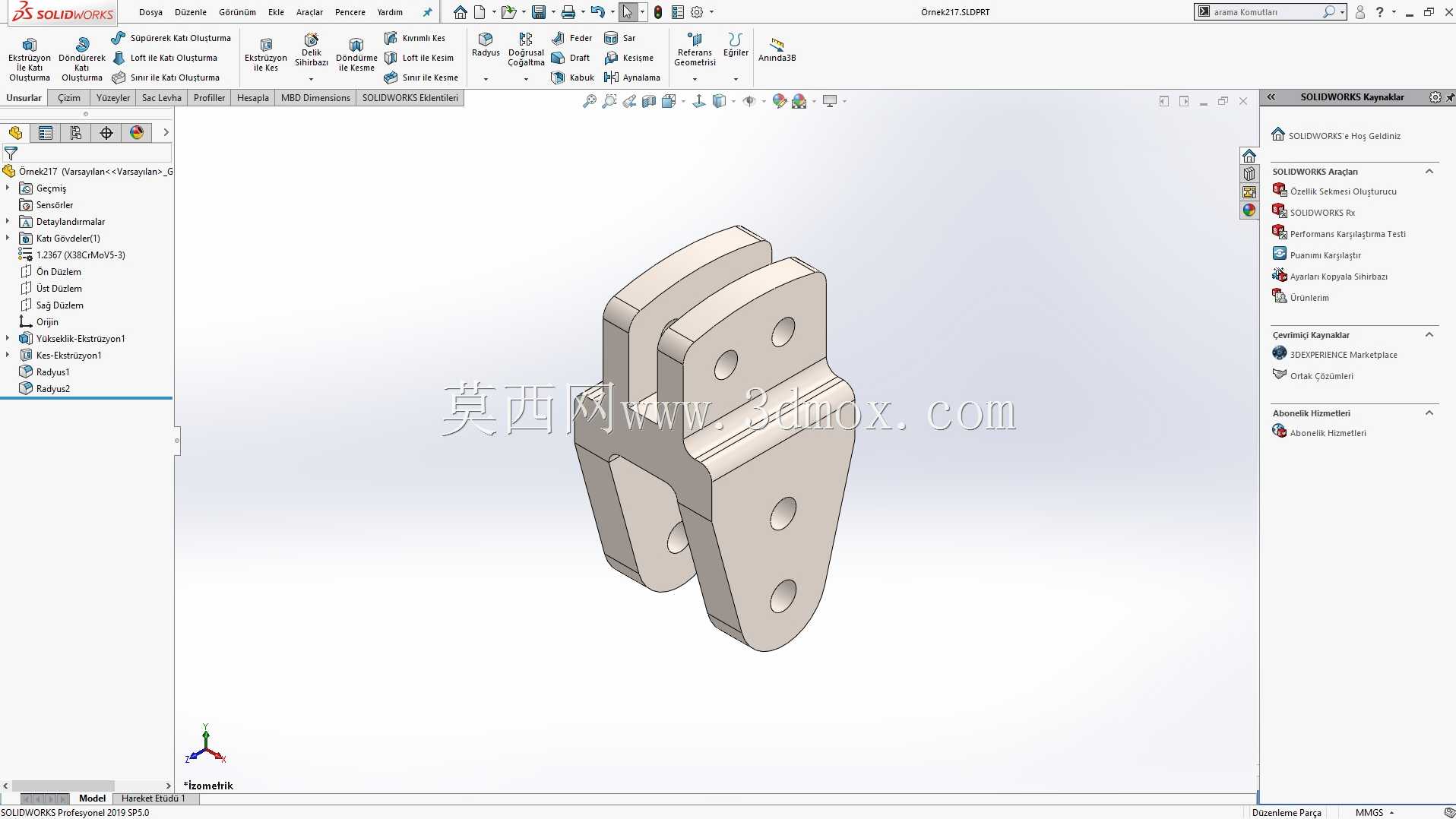

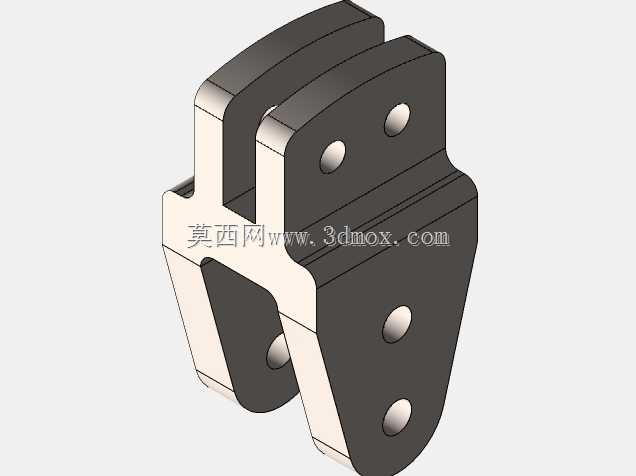

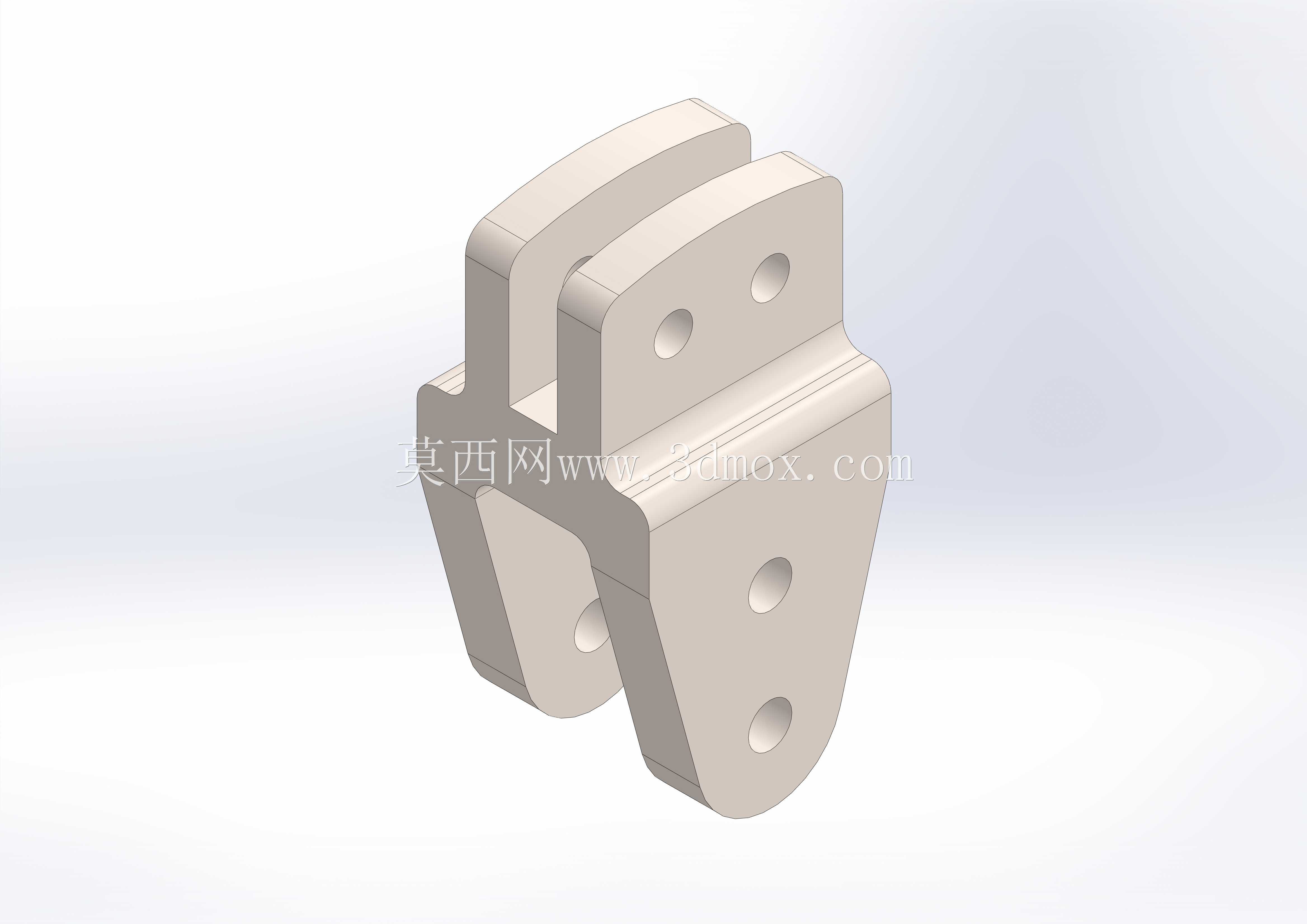

　　这类双叉型铰接支座在工程机械、农用机械、输送设备的连杆传动系统中应用十分广泛，核心作用是作为两个相对摆动构件之间的承载连接节点，既需要传递轴向的拉压载荷，也要承受铰接副转动过程中产生的径向剪切力，同时还要预留足够的摆动间隙避免构件运动卡滞。从结构形态来看，该支座采用对称双立耳加单下接耳的布局，两个平行设置的上立耳用于卡接外部连杆的单耳端头，通过贯穿的铰接销轴形成转动副，下方的单接耳则用于和设备的固定机架或者另一组连杆端头连接，整体采用一体化铣削成型的结构思路，相比焊接拼接的支座，不存在焊缝应力集中的问题，在交变载荷工况下的疲劳寿命表现更稳定。

　　设计过程中首先要确定的是铰接孔的中心距参数，两个上立耳的同轴孔位公差需要严格控制在H7级精度范围内，避免销轴穿装后出现别劲的情况，孔口位置做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在销轴装配时起到导向作用，减少装配对位的难度。立耳的厚度是根据额定承载载荷计算得出的，按照材料的许用剪切应力和挤压应力核算，每侧立耳的厚度能够满足满载工况下的挤压强度要求，两个立耳之间的开槽宽度需要匹配外部连接耳的厚度，预留0.2-0.5mm的间隙，既不会因为间隙过大导致铰接副晃动量超标，也不会因为间隙过小造成转动摩擦阻力过大。

　　支座的主体过渡位置全部采用圆角过渡，没有尖锐的直角棱边，这一设计细节是为了避免应力集中，在承受冲击载荷的时候，圆角位置的应力分布会比直角位置均匀很多，能够有效降低支座开裂的风险。下方的接耳部分同样设置了两个同轴的铰接孔，孔位的轴线和上方双耳的铰接孔轴线保持平行，平行度公差控制在0.1mm/100mm范围内，保证整个铰接副转动过程中不会出现附加的扭转力矩。安装边界方面，该支座的整体外轮廓没有突出的冗余结构，所有安装孔的位置都预留了足够的扳手操作空间，在和机架装配的时候，不需要额外加工让位槽就可以完成螺栓或者销轴的紧固操作。

　　从实际使用场景来看，这类支座常被用在设备的可调支撑腿、连杆式张紧机构、摆动导料装置的连接节点上，比如在皮带输送机的张紧装置中，该支座可以连接张紧辊的支架和调节螺杆，既能够承载张紧辊和皮带的重量，也可以随着皮带的张紧调节产生小角度的摆动，始终保持张紧辊的轴线和皮带运行方向垂直。在农用机具的悬挂连接结构中，这类双叉支座也可以作为快速挂接的连接节点，配合快拆销轴能够快速完成农具的挂载和拆卸，相比单耳连接结构，双叉的包裹式布局能够更好的限制连接构件的侧向窜动，在颠簸的田间作业工况下，连接可靠性更高。

　　建模过程中需要注意的是，两个立耳的对称度需要严格保证，如果立耳出现偏斜，会导致铰接销轴安装后出现倾斜，转动过程中会产生不均匀的磨损，大幅缩短铰接副的使用寿命。孔位的位置度公差也需要重点管控，尤其是上下两组铰接孔的中心距尺寸，会直接影响连杆机构的运动轨迹，如果中心距偏差过大，会导致整个连杆机构的运动行程出现误差，甚至出现运动干涉的问题。支座的表面不需要做额外的装饰性处理，一般做喷丸或者氧化处理提升防锈能力即可，配合面的粗糙度控制在Ra3.2就能够满足使用要求，过高的粗糙度要求会增加不必要的加工成本，过低的粗糙度则会导致配合面容易磨损。

　　在选型替换的时候，需要重点核对三个核心参数：一是铰接孔的直径，要和配套使用的销轴直径匹配；二是双耳的开槽宽度，要适配外部连接耳的厚度；三是上下铰接孔的中心距，要和原机构的安装尺寸匹配，避免替换后出现机构运动错位的问题。这类支座的承载能力除了和自身结构尺寸相关，也和配套销轴的强度、轴用挡圈的限位可靠性直接相关，装配的时候需要在销轴表面涂抹适量的润滑脂，减少转动过程中的摩擦磨损，定期检查铰接位置的间隙，如果间隙超过设计允许值，需要及时更换销轴或者衬套，避免支座的孔位被磨大后出现连接失效的问题。
