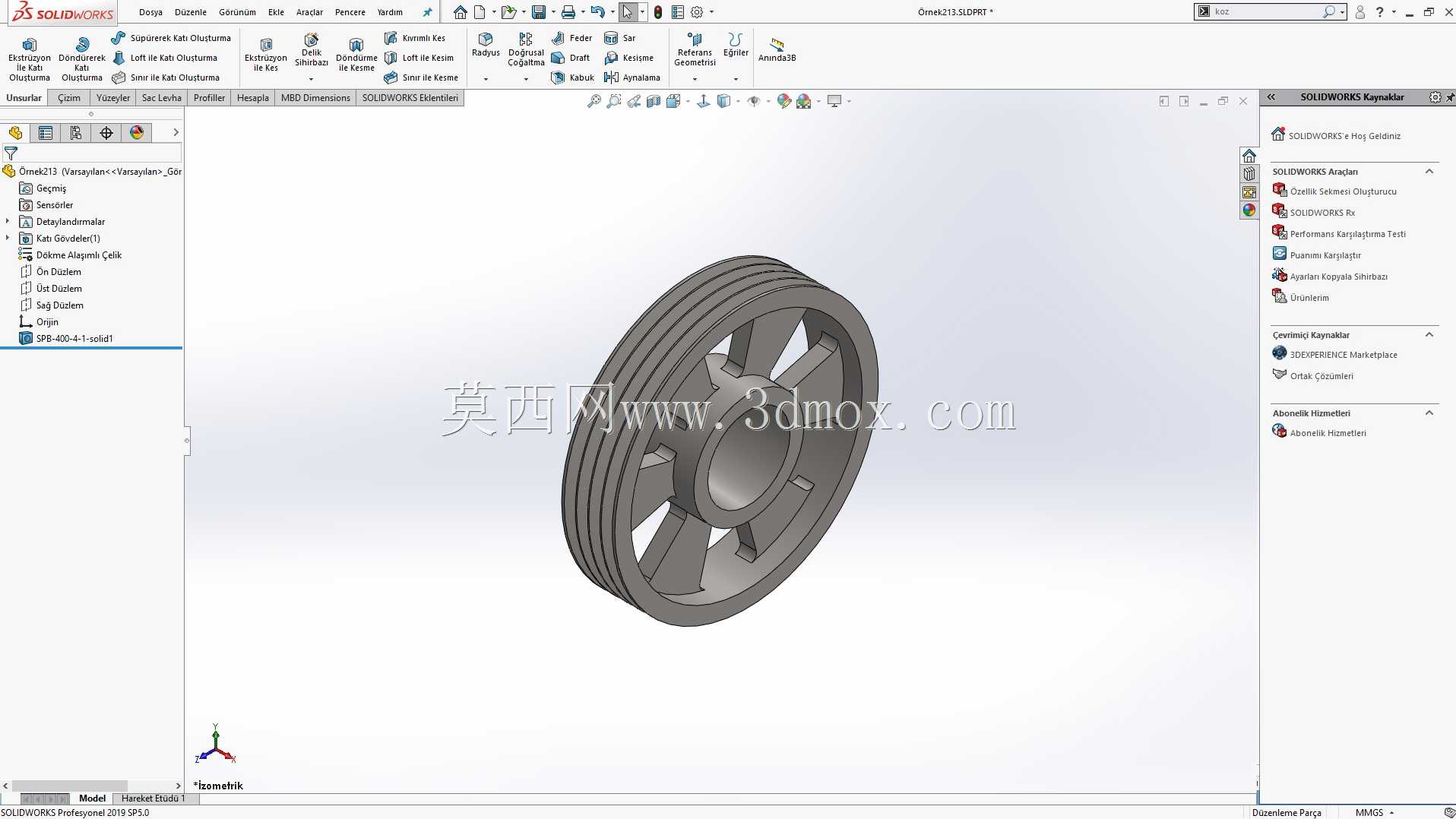

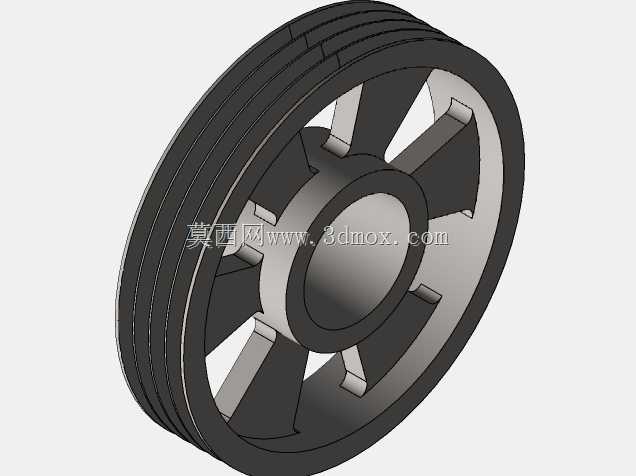

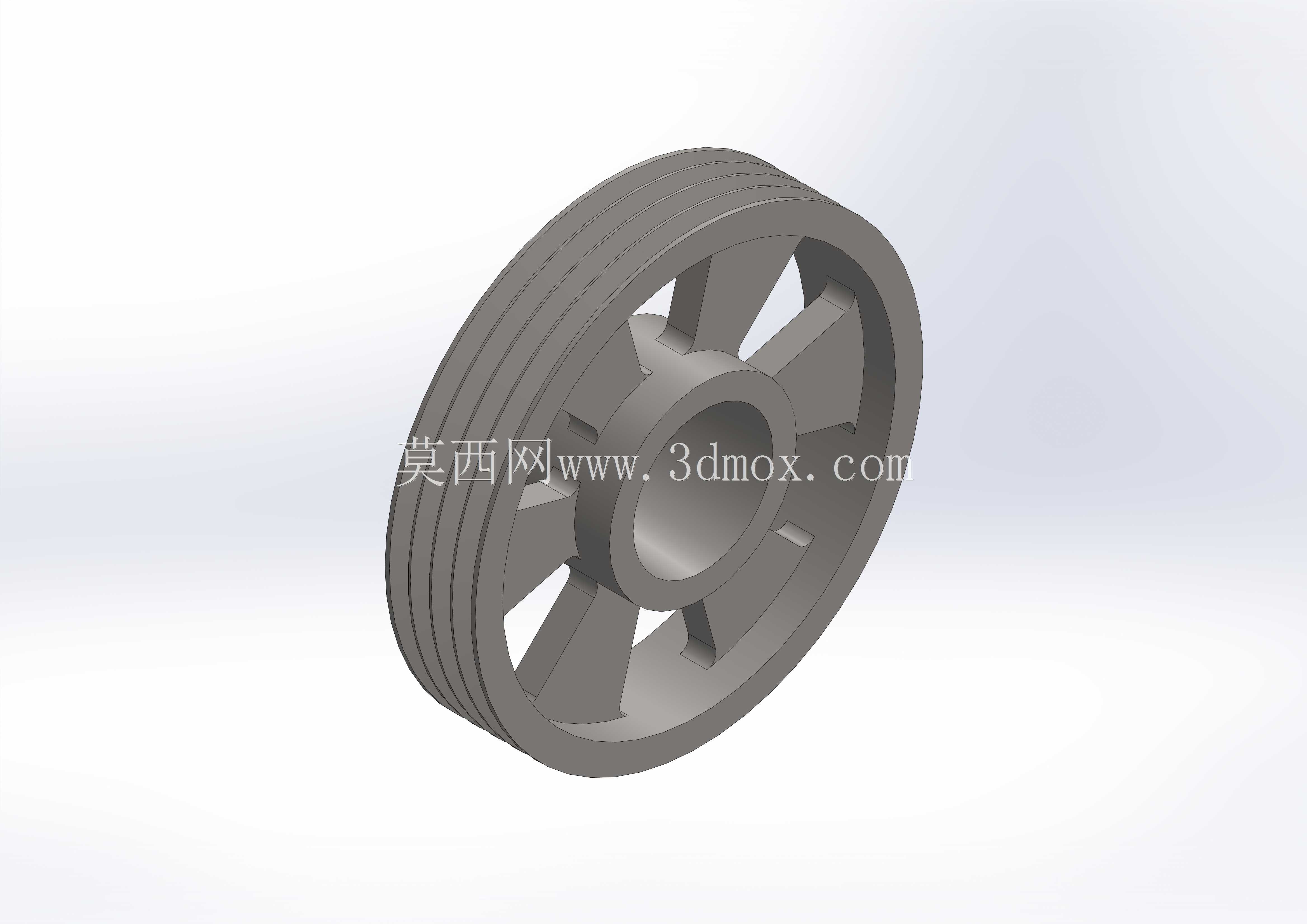

多楔带轮式辐条传动轮结构设计

　　这类带辐条支撑结构的多楔带轮，常应用在中小功率的动力传输场景中，比如轻工输送线的从动辊端、小型风机的传动端、台式加工设备的主轴传动侧，相比实心轮体，辐条式的结构能在保证轮体径向强度的前提下，大幅降低自身转动惯量，设备启停阶段的惯性冲击会明显减弱，尤其适合频繁正反转的传动工位，能有效降低传动带的反复拉扯损耗。从结构设计逻辑来看，轮缘部分加工有多道平行的环形楔槽，槽型的弧度、槽间距都匹配标准多楔带的齿形参数，安装后带体的楔面能和轮槽完全贴合，接触面积远大于普通平带轮，传动过程中不容易出现打滑丢转的问题，哪怕是有轻微振动的工况下，动力传输的效率也能保持在稳定区间。轮体中间的轮毂部分做了加厚处理，中心的安装孔公差按照过渡配合设计，

　　和传动轴装配时不需要额外做过多的配磨，孔壁预留了键槽位置，装配时通过平键传递扭矩，能避免轮体和轴之间出现相对转动，轮毂和轮缘之间的六根辐条采用均匀放射状排布，每根辐条的截面做了等强度设计，从轮毂端到轮缘端的截面厚度平滑过渡，既不会因为辐条过薄导致轮体受侧向力时出现形变，也不会因为材料冗余增加不必要的重量。在安装边界的考量上，轮体的轴向宽度控制在适配标准带宽的尺寸，轮缘两侧做了微小的挡边凸起，能防止传动带在运转过程中出现轴向窜动脱落，安装时需要保证轮体的端面跳动量控制在允许公差范围内，和配对带轮的平行度偏差不能超出规范，否则会加剧带体的单边磨损，缩短传动件的更换周期。实际应用中，这类带轮的运转线速度适配常规的中小功率传动区间，

　　不需要额外做动平衡校正就能满足多数普通工况的使用要求，如果应用在转速更高的精密传动场景，只需要在辐条对应的位置做去重调整就能达到动平衡精度要求。相比齿轮传动的结构，这种带轮传动不需要严格的中心距精度，安装调试的门槛更低，传动过程中还能起到缓冲吸振的作用，能吸收动力端输出的微小脉动冲击，保护后端的负载部件不受刚性冲击损伤。轮体的辐条间隙也能在运转过程中带动周边空气流动，一定程度上能带走传动带和轮槽摩擦产生的热量，避免长时间运转时带体温度过高出现老化开裂的问题，在一些开放式的传动工位，这种镂空的辐条结构也不容易积攒粉尘碎屑，日常维护时只需要定期清理轮槽内的异物就能保证传动稳定性，不需要频繁拆解做深度保养。设计时也充分考虑了加工工艺性，

　　轮体的所有转角位置都做了圆角过渡，不管是采用铸造成型还是机加工成型，都不会出现应力集中的薄弱位置，批量生产时的成品率能保持在较高水平，后续如果需要调整传动比，只需要修改轮缘的外径尺寸，辐条和轮毂的核心结构可以直接沿用，能大幅缩短同系列产品的设计迭代周期。
