带凸爪定位环形密封压圈结构设计

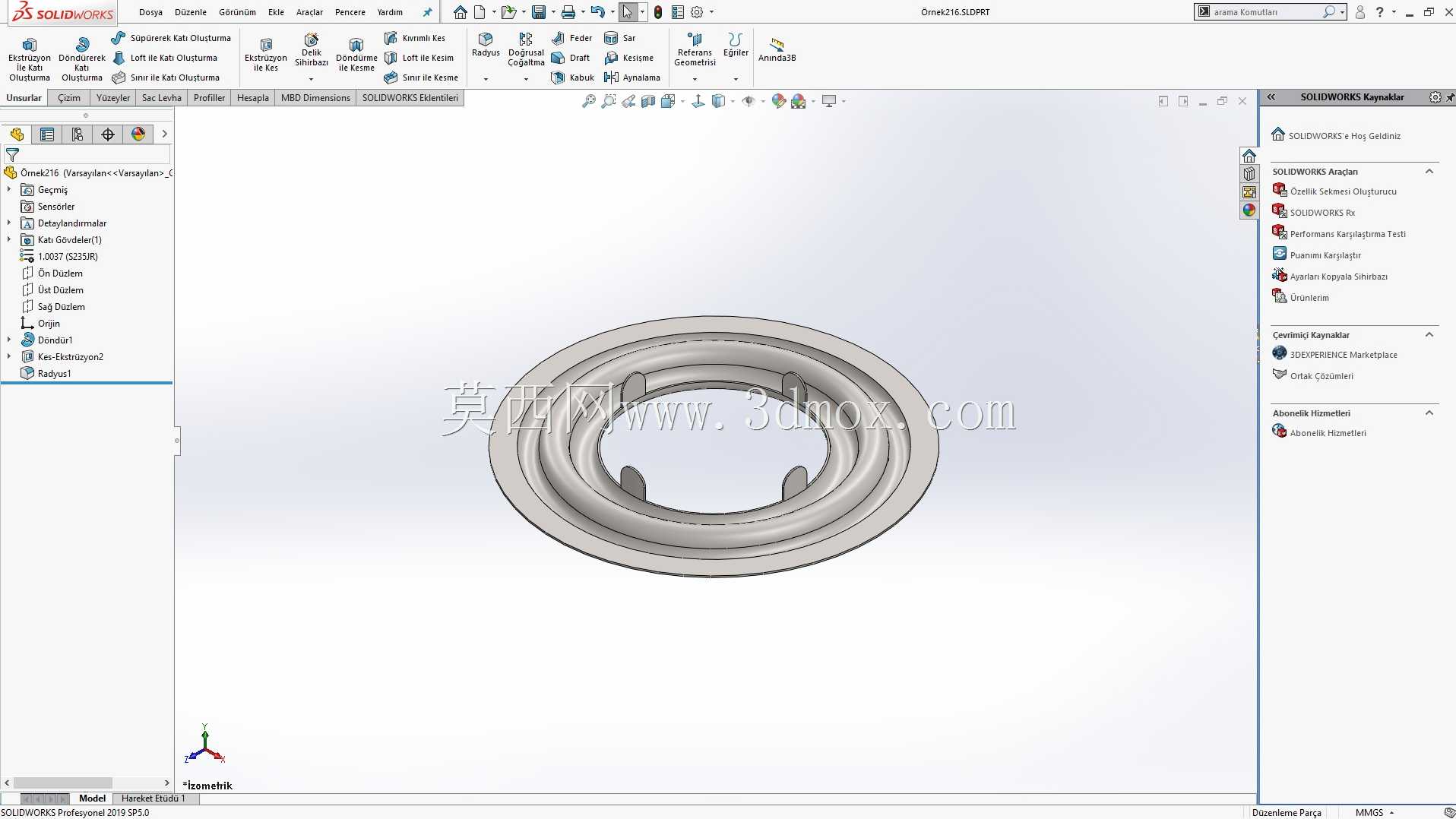

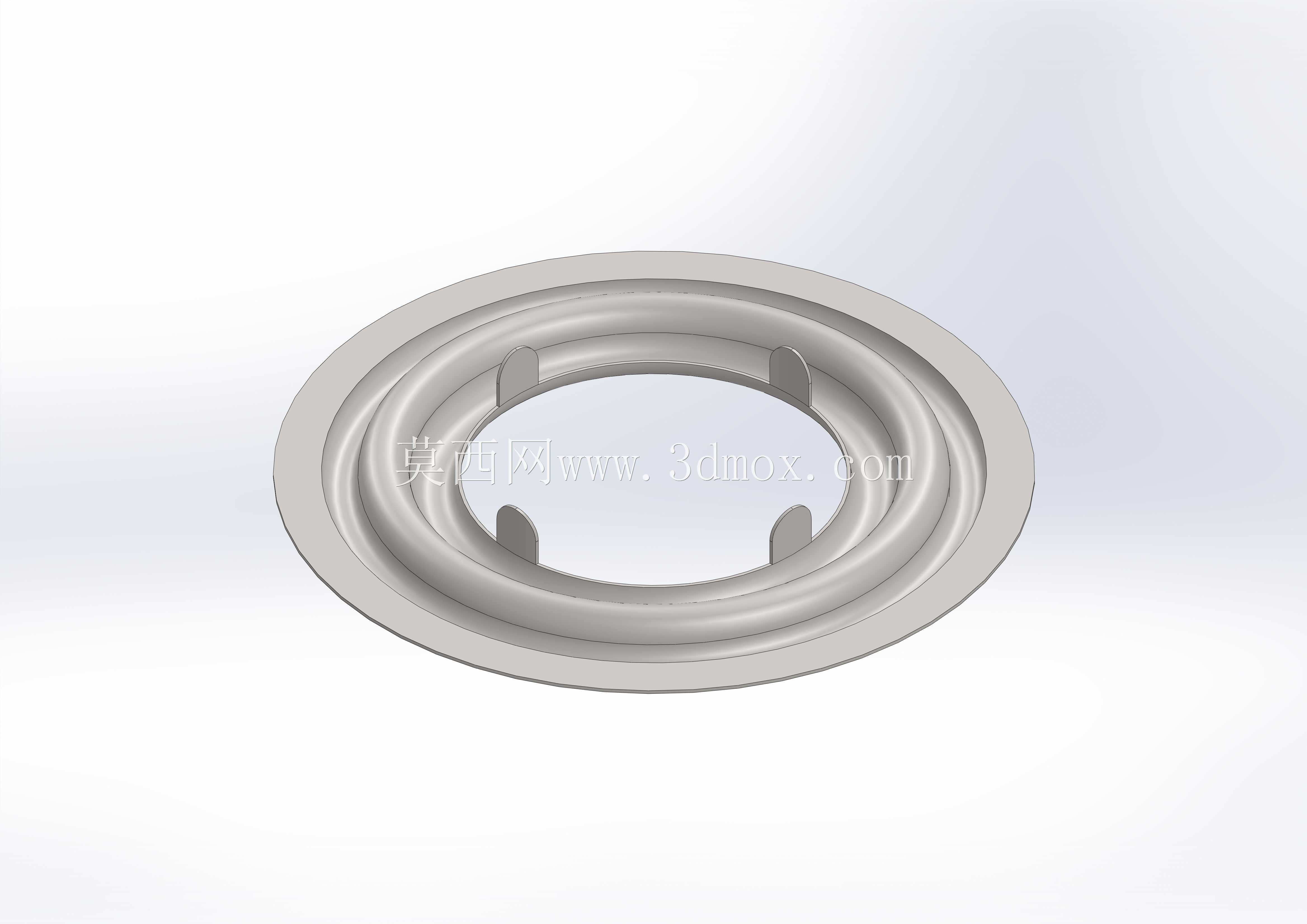

　　这类带内凸爪的环形压圈，常应用在流体管路对接、腔体端盖密封、旋转轴端静密封等场景中，作为密封件的轴向限位构件使用，区别于普通平垫圈的全域压紧设计，该结构通过内侧均匀分布的四个凸爪，实现对密封件内圈的定位，避免橡胶类密封件在装配受压过程中出现内圈褶皱、移位、挤入配合间隙的问题，在低压流体输送管路、小型泵体端盖、气动元件腔体的密封结构中应用十分广泛。从结构设计逻辑来看，该构件采用多层阶梯环形结构，最外侧的大直径翻边为安装定位面，装配时贴合安装基座的台阶端面，确定整个压圈的轴向安装位置，中间的环形凹槽用于容纳O型密封圈或者平垫片的外圈部分，内侧均匀分布的四个凸爪向圆心方向延伸，凸爪的端面与中间环形槽的底面保持齐平，当压圈被轴向压紧时，

　　凸爪会压住密封件的内圈边缘，配合外侧环形槽对密封件外圈的约束，让密封件整个受压面的压力分布更均匀，不会出现局部压力过大导致的密封件永久变形，也不会因为压力不足出现密封泄漏的问题。在安装边界的设计上，该压圈的最外圈直径需要与安装基座的沉孔直径采用间隙配合，配合公差控制在H8/h7区间，既保证装配时压圈可以顺利放入沉孔，不会出现卡滞，也避免配合间隙过大导致压圈安装后出现径向窜动；内侧凸爪围成的内孔直径需要大于穿过该构件的轴类或者管路的外径，预留0.5-1mm的间隙，避免工作过程中构件与运动部件出现摩擦干涉；压圈的整体厚度需要匹配安装沉孔的深度，保证压紧后压圈的端面与安装基座的端面齐平，不会出现突出或者凹陷过多的问题，

　　影响后续外部构件的装配。从功能特性来看，该压圈采用一体冲压成型结构，整体没有拼接焊缝，结构强度均匀，在承受轴向压紧力的时候，不会出现局部变形翘起的问题，四个凸爪的位置采用90度均匀分布，受力点对称，压紧过程中不会出现偏载，能够保证密封件整个圆周方向的压缩量一致，相比普通的平垫圈，该结构不需要额外增加密封件的定位套，就可以实现密封件的可靠固定，能够减少密封结构的零件数量，降低装配复杂度，同时也能缩小整个密封结构的径向安装尺寸，适合在安装空间紧凑的小型气动、液压元件中使用。在实际选型应用中，需要根据密封件的线径调整中间环形槽的深度，槽深一般设置为密封件线径的70%-80%，保证密封件受压后有足够的压缩量实现密封，

　　同时不会因为压缩量过大导致密封件失去弹性；凸爪的径向延伸长度需要根据密封件的内圈直径确定，保证凸爪能够完全压住密封件的内圈边缘，同时不会遮挡内孔的过流或者过件通道；压圈的边角位置都做了R0.3左右的圆角处理，避免装配过程中尖锐的边角划伤密封件表面，导致密封失效。这类结构在实际生产中一般采用不锈钢或者镀锌钢板冲压成型，表面光滑无毛刺，不需要额外的机加工工序，生产效率高，成本可控，适合批量生产应用，在民用净水设备、小型气动工具、汽车辅助油路的密封结构中都能看到这类构件的应用，相比传统的螺纹压盖密封结构，该压圈配合卡簧使用时，装配效率更高，不需要在基座内壁加工螺纹，能够降低基座的加工难度，同时也避免了螺纹拧紧过程中扭矩不一致导致的密封件偏磨问题。
