六角柄十字批头五金工具结构设计

　　日常装配、设备维保场景里，这类带六角柄的十字批头是手动、电动旋具作业的核心消耗配件，小到消费电子拆机、家具组装，大到工业产线紧固件锁付、机电设备检修，都能见到这类零件的身影。不同于普通一字批头，十字头的结构能和对应槽型的螺丝端面形成四个方向的咬合接触面，作业时不容易出现打滑脱槽的问题，能有效减少螺丝槽口崩损、批头尖端磨损的概率，尤其适合带一定扭矩要求的紧固件锁付场景。

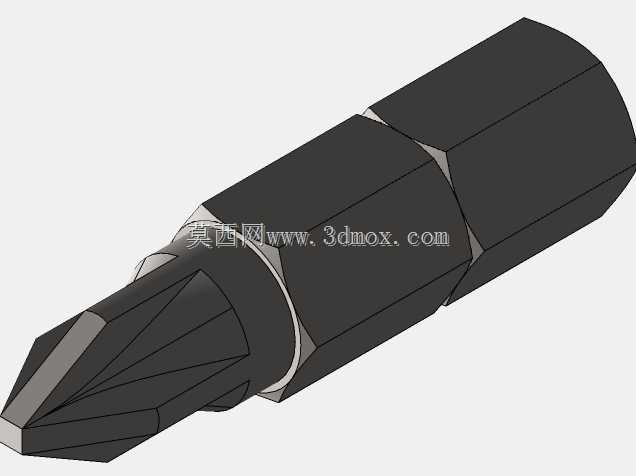

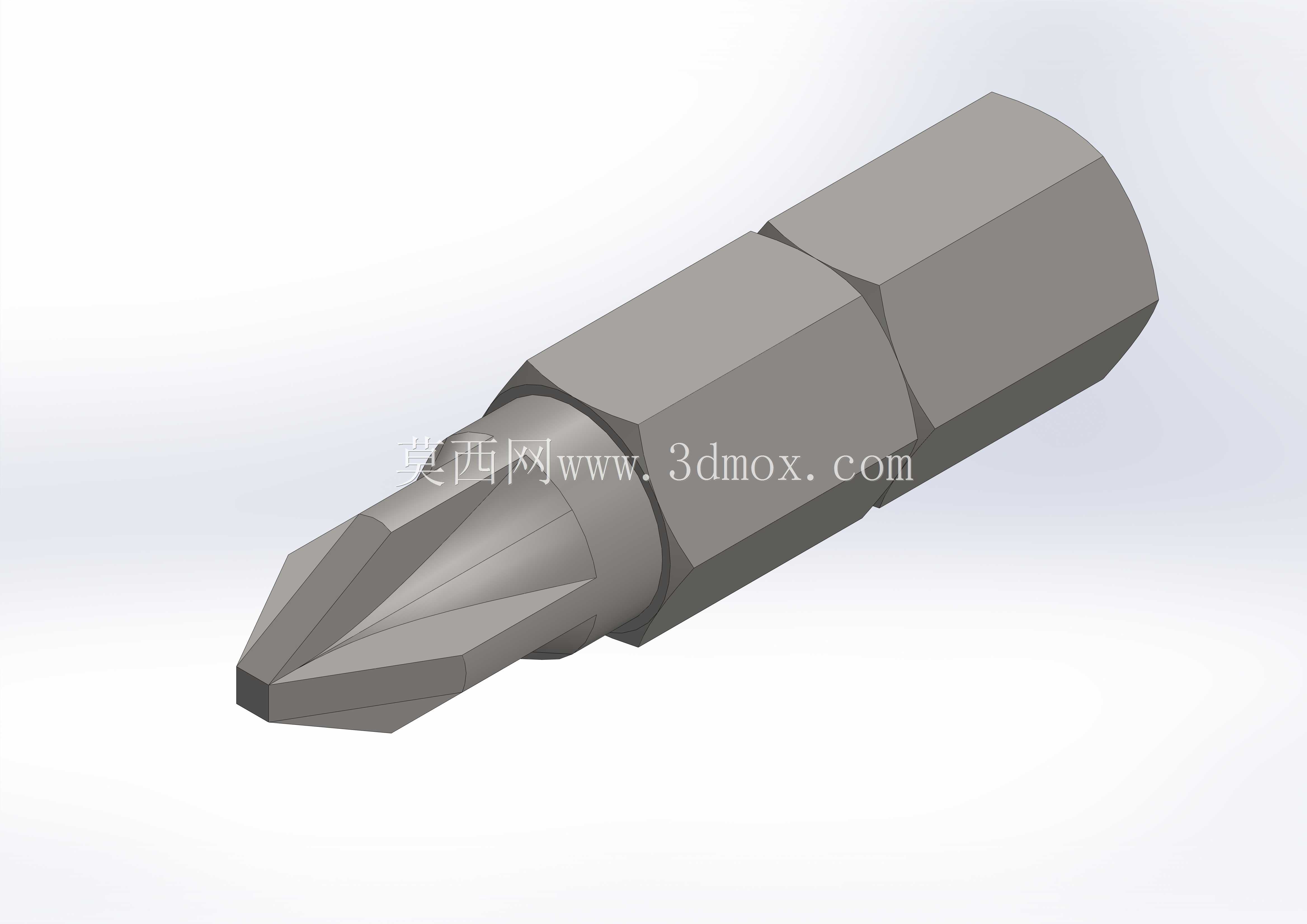

　　从结构设计逻辑来看，这款批头整体采用同轴分段式布局，尾端的六角柱体是安装配合段，尺寸严格适配通用电动螺丝刀、气动起子以及手动批柄的六角夹持孔，六面的平面结构能让夹持机构均匀施加夹紧力，高速旋转作业时不会出现偏心晃动、打滑丢转的问题，安装时无需额外对位，直接插入夹持孔即可锁定，换头效率能满足产线快换作业的需求。中间的过渡段做了等径圆柱衔接，一方面能平衡整体的抗扭强度，避免截面突变带来的应力集中，在承受大扭矩冲击时不容易从分段位置断裂，另一方面也能给批头的深度定位提供参考，当锁付沉头螺丝时，过渡段的端面可以和工件表面形成限位，避免锁付过深破坏工件表层。

　　前端的十字工作头是整个零件的核心功能段，四个楔形切削刃做了对称度校准，每个刃面的倾斜角度完全匹配标准十字螺丝的槽型角度，插入螺丝槽后能实现全接触面贴合，扭矩传递过程中受力均匀分布在四个刃面上，不会出现单刃受力过大导致的崩边问题。尖端做了微小的倒角导向，对准螺丝槽时不需要反复调整角度，能顺利滑入槽位，减少对位辅助时间。整体的外形尺寸控制在常规手动、电动工具的适配范围内，六角柄的对边尺寸符合通用旋具夹持的标准规格，工作段长度适配大部分常见长度的十字螺丝，不会因为工作段过短无法接触深孔内的螺丝，也不会因为过长导致作业时晃量过大。

　　实际选型使用时，这类批头的结构设计直接决定了使用寿命和作业效果，六角柄的加工精度如果不足，会出现夹持后偏心的问题，高速旋转时摆动量大，不仅锁付精度差，还会加速批头尖端的磨损；十字刃口的对称度如果偏差大，作业时会出现单边受力，很快就会把螺丝槽拧花，甚至出现批头断裂飞出的安全隐患。设计阶段做同轴度校验时，要保证六角柄轴线和十字头轴线的同轴度公差控制在合理范围内，旋转时的径向跳动量不能超过作业允许的阈值，才能保证锁付过程的稳定性。另外针对不同的作业场景，这类批头的材质和热处理工艺会有区别，但结构尺寸的通用性是核心设计前提，必须适配市面上绝大多数标准旋具的夹持接口，不需要额外定制转换接头就能直接使用，降低一线作业的配件采购和管理成本。在狭小空间作业场景下，这类短款批头的优势更明显，整体长度较短，能在狭窄的设备间隙里完成螺丝锁付，不会因为批头过长被周边结构干涉，适合设备内部维保、紧凑结构装配这类对操作空间有严格限制的作业场景。
