带法兰连接端的内螺纹轴套结构

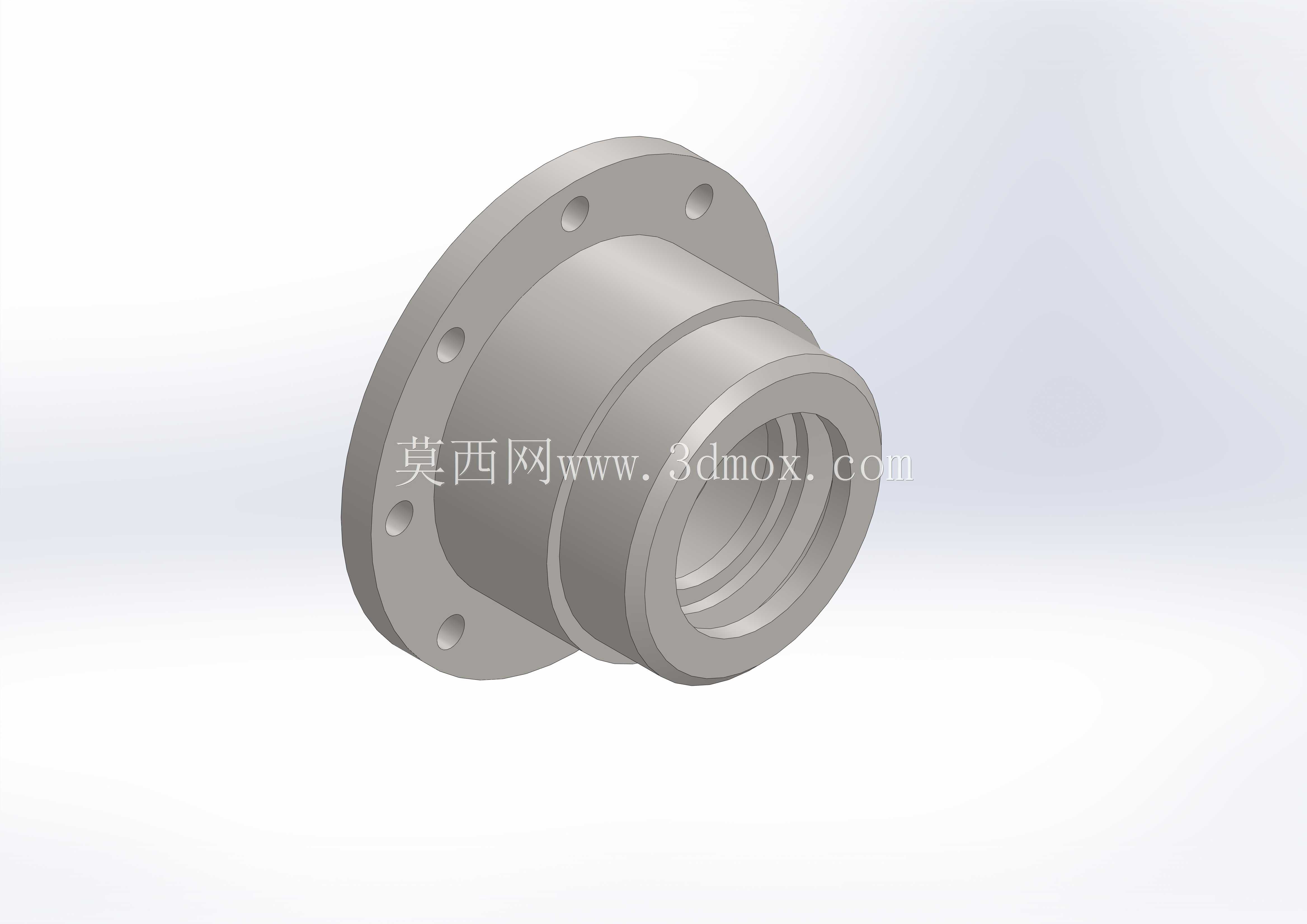

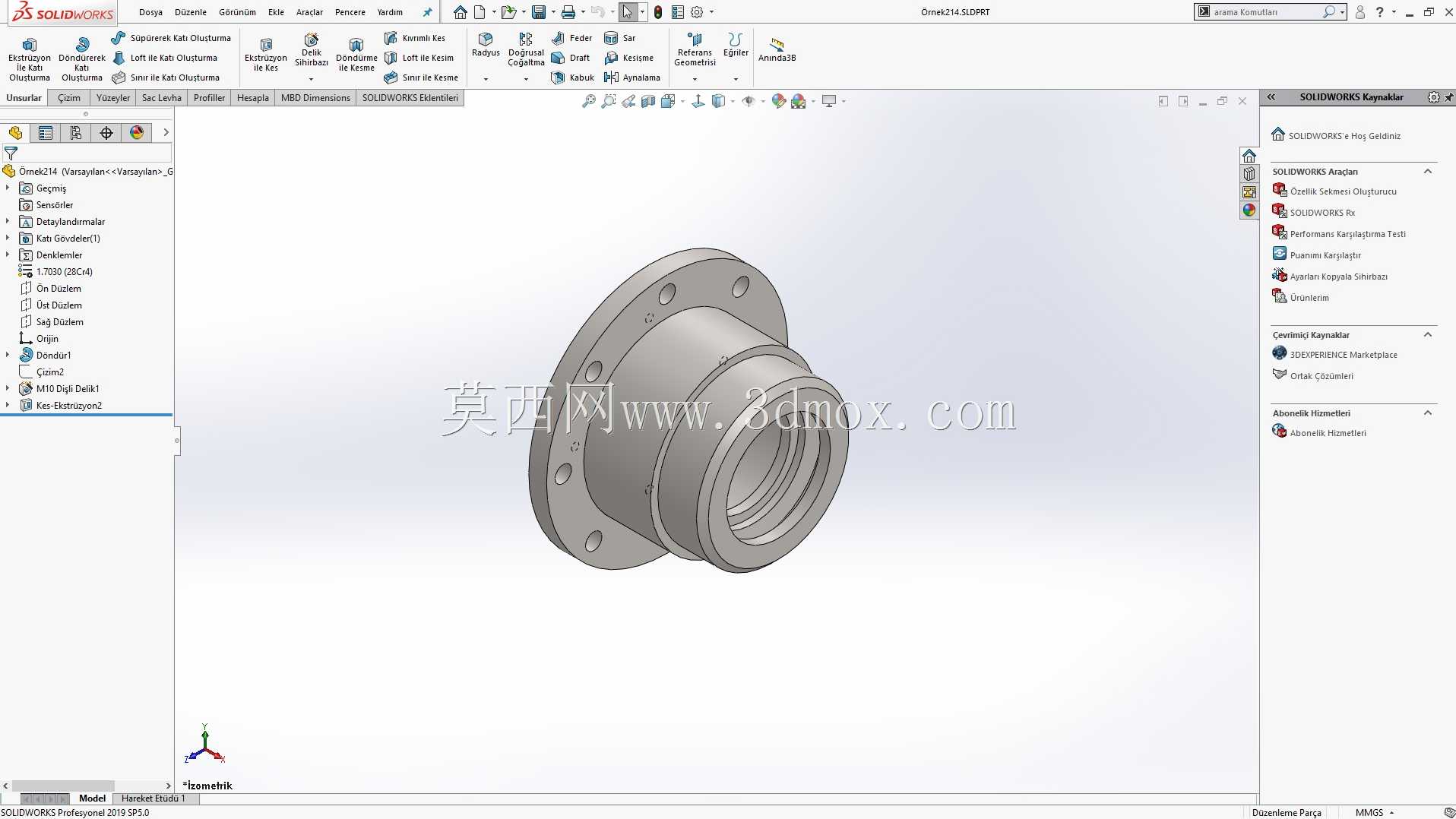

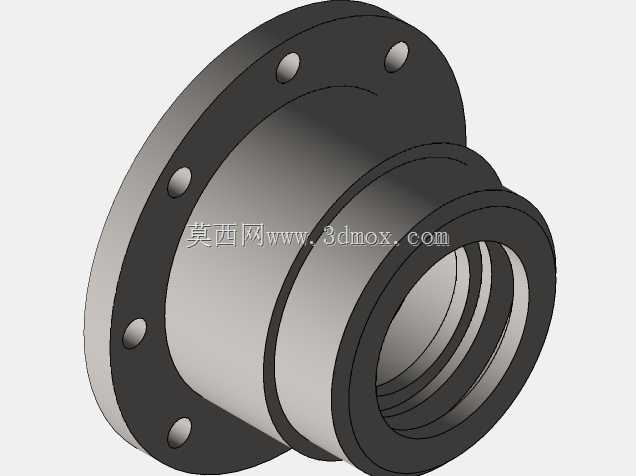

　　这类带法兰端的内螺纹轴套，在流体输送管路、传动轴系定位、液压管路对接场景里的出镜率极高，很多做设备改造的工程师在现场测绘时，最先碰到的往往就是这类兼顾连接定位与介质导通功能的零件。从结构上看，一端的法兰盘均匀分布了8个螺栓过孔，安装时不需要额外做焊接或者过盈压装，只要匹配对应规格的螺栓就能完成端面密封对接，法兰端面预留的加工余量可以在现场装配时根据对接面的平面度做二次修刮，避免管路对接后出现渗漏问题。另一端的阶梯轴结构做了两级直径递减，外圆面预留了密封圈安装槽位，插入对应安装座孔后可以靠O型圈实现径向密封，不需要额外加装密封压盖，能大幅压缩装配空间。内孔全程加工了连续内螺纹，既可以用来对接外螺纹管路接头，

　　也可以穿入调节螺杆做轴向位置调整，螺纹收尾处做了退刀槽设计，避免螺纹加工到根部时出现烂牙，也能保证对接件拧到底后端面完全贴合，不会出现虚接错位的问题。设计这类零件的时候，首先要核算法兰螺栓孔的分布圆直径，必须和对接端的法兰孔位完全匹配，孔位公差控制在±0.1mm以内，否则现场安装时会出现螺栓穿不进的问题，很多新手建模时容易忽略孔位的角度公差，把均匀分布的孔做成整数角度，实际加工出来往往和现有设备的法兰对不上。其次要注意阶梯轴的同轴度要求，法兰端面和轴套内孔的同轴度要控制在0.05mm以内，否则安装后会出现轴系偏摆，或者管路对接后出现应力集中，长时间运行容易在法兰根部产生疲劳裂纹。内螺纹的精度选择要根据使用场景确定，

　　如果是用来做位置调节的传动螺纹，要选中等精度配合，间隙控制在0.1-0.2mm之间，调节时不会卡滞，如果是流体输送用的密封螺纹，要选密封管螺纹规格，牙型角55度，配合时能靠螺纹牙的变形实现密封，不需要额外缠生料带。安装边界上，法兰盘的外径要比安装位的沉孔直径小2-3mm，预留安装调整间隙，阶梯轴的插入深度要比安装座的孔深浅1mm，避免轴端顶到孔底导致法兰面无法贴合密封。零件的壁厚设计要兼顾强度和轻量化，法兰盘的厚度根据公称通径匹配，一般不小于螺栓直径的1.2倍，避免螺栓拧紧时法兰变形，轴套部分的壁厚要满足内螺纹加工的最小壁厚要求，不能小于螺纹大径的1/8，否则攻丝时容易出现管壁变形，螺纹强度不足。实际应用中，

　　这类零件常被用在液压站的油路对接、减速机的输出轴定位、农业机械的管路连接部位，相比普通的直通接头，带法兰的结构抗振动性能更好，在设备运行有持续振动的场景下，不会像螺纹直连接头那样出现松动渗漏，后期维护时只要拆开法兰螺栓就能更换，不需要切割管路，维护效率更高。建模时要注意法兰根部的圆角过渡，不能做成直角尖角，否则热处理或者受力时会在应力集中位置断裂，圆角半径一般取壁厚的1/5左右，既能降低应力集中，也不会影响装配。外圆面的粗糙度要求根据密封形式确定，装O型圈的位置粗糙度要达到Ra1.6，保证密封圈不会被刮损，法兰密封面的粗糙度要达到Ra3.2，靠端面密封的场景还要在端面上加工水线，增强密封效果。很多工程师在选型时容易忽略零件的材质匹配，如果是用在腐蚀介质的管路里，要选不锈钢材质，如果是普通传动定位场景，选45号钢调质处理就能满足强度要求，表面做发黑处理防锈即可。
