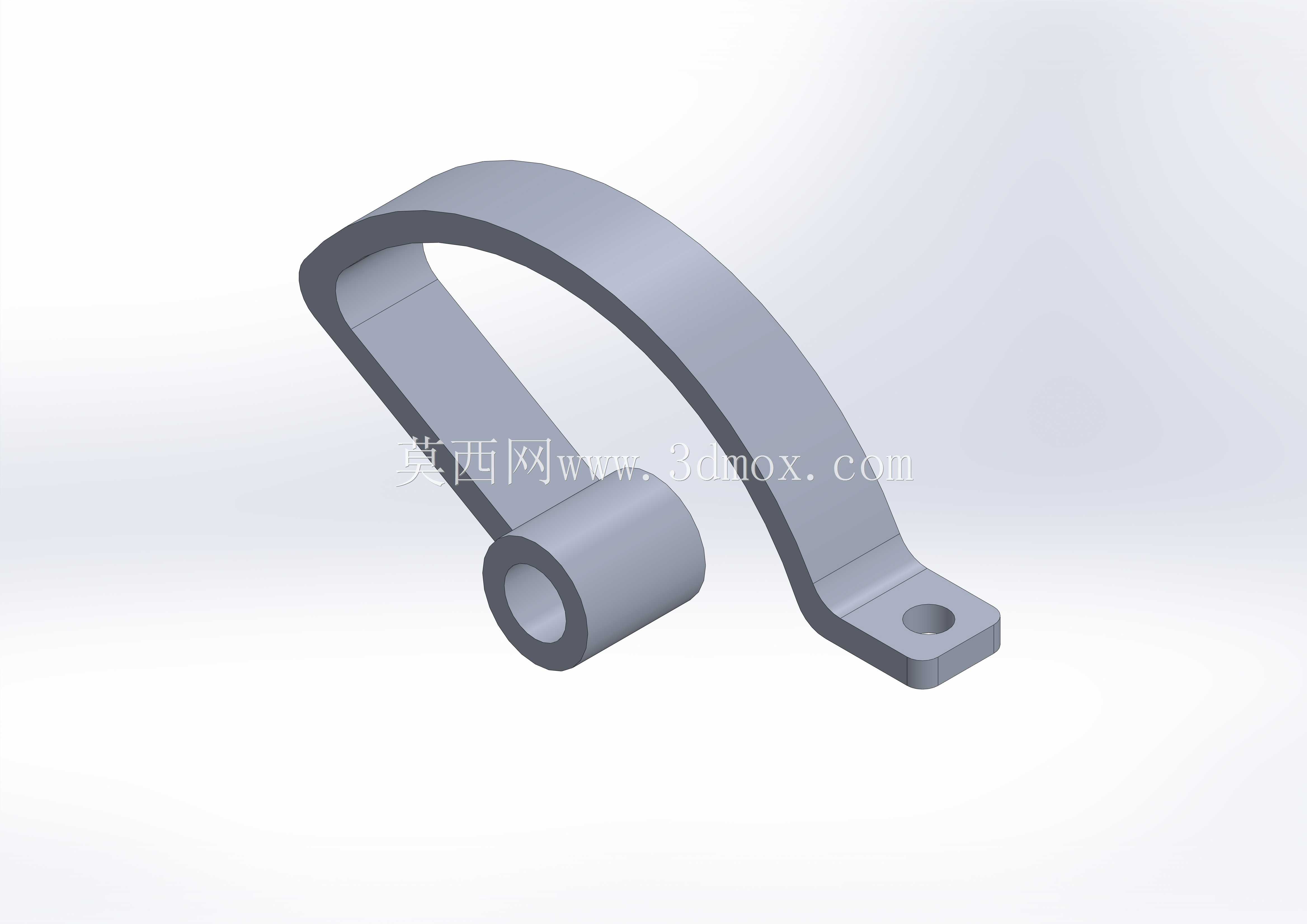

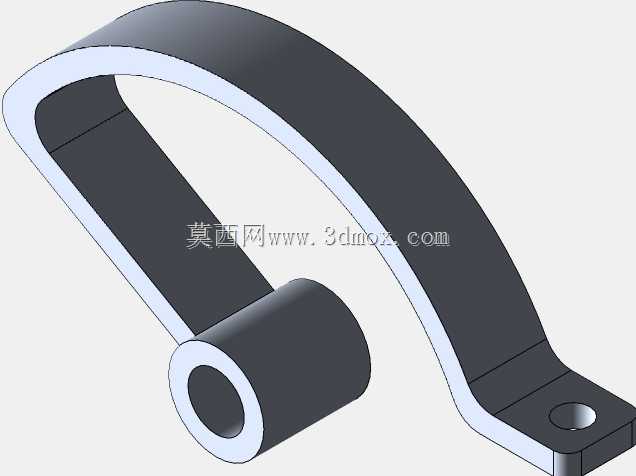

弧形带安装座单耳固定拉紧支架结构

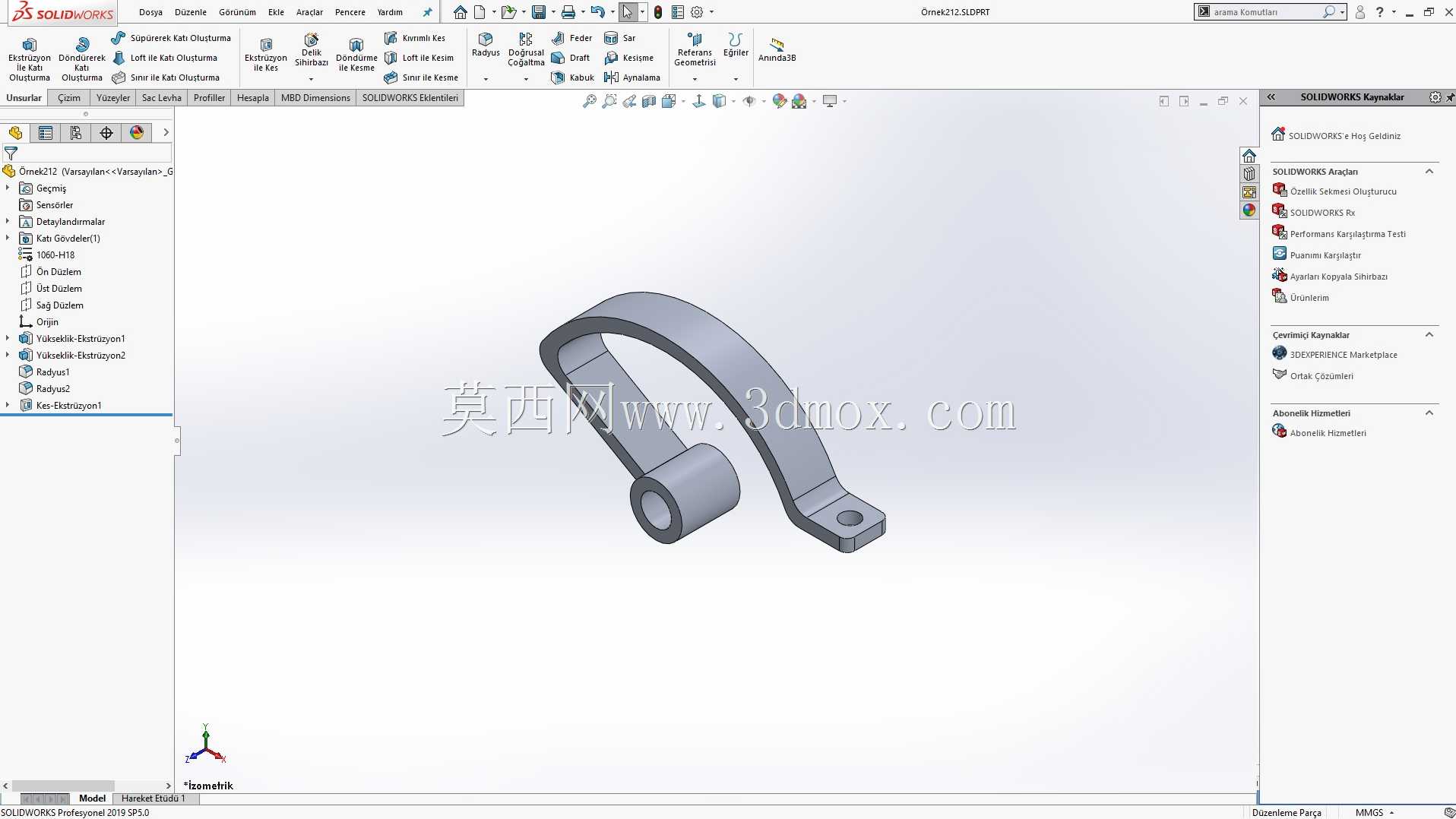

　　在各类轻型设备的管线固定、小型构件拉紧定位场景中，这类弧形带安装座的单耳支架是十分常用的连接构件，日常在小型输送线的侧装附件固定、低压电气柜内部走线束的限位拉紧、小型农用机具的操纵杆回位构件安装位都能见到这类结构的身影，它不需要复杂的配套紧固件组合，仅靠单耳的铰接孔和尾部安装座的固定孔就能完成两个不同走向构件的连接与限位，相比直片式的固定支架，弧形的带身结构能更好的避让安装路径上的凸起结构，减少安装时的现场修配工作量。从结构设计逻辑来看，这个构件的弧形段采用等截面的扁平带身设计，截面厚度均匀，在建模时优先通过扫描特征完成主体轮廓构建，扫描路径的曲率半径经过匹配，既保证带身有足够的抗弯截面模量，在承受常规拉紧载荷时不会出现永久形变，

　　又不会因为曲率过小导致安装时和相邻构件发生运动干涉。一端的卷制圆筒是铰接配合位，内孔的尺寸公差按照基孔制间隙配合设计，能适配标准规格的圆柱销或者铰接螺栓，圆筒的卷制接缝处做了融合处理，避免应力集中导致铰接位在反复摆动载荷下出现开裂，圆筒的端面和带身的衔接处做了等半径的圆角过渡，能分散铰接位传递过来的集中载荷。尾部的安装座是平直的带孔凸台结构，凸台的平面度控制在合理范围内，保证安装时和被固定面能完全贴合，不会出现翘边导致固定螺栓受额外的弯曲应力，安装孔为沉孔设计？不对，看模型是直通孔，哦对，是直的通孔，适配普通的六角头螺栓或者自攻螺钉，孔的位置距离带身弧形段的外轮廓有足够的安全距离，保证螺栓安装时扳手有足够的操作空间，

　　不会被弧形带身挡住操作路径。从安装边界来看，这个支架的整体外轮廓包络尺寸适配小型设备的紧凑安装空间，弧形段的最高点距离安装座底面的高度经过优化，在满足避让需求的前提下尽可能压缩整体高度，不会过多占用设备内部的安装空间，铰接端的圆筒轴线和尾部安装孔的轴线保持平行，保证铰接的构件摆动时不会出现卡滞，两个安装位的中心距经过匹配，适配常规的拉紧行程需求，在实际使用中，这类支架常配合拉伸弹簧或者小型拉杆使用，弧形的带身本身可以作为弹簧或者拉杆的导向面，避免拉紧过程中构件出现偏移。在材料选型上，这类构件一般采用冷轧钢板冲压成型，或者采用工程塑料注塑加工，根据使用场景的载荷大小选择对应厚度的材料，建模时的壁厚参数完全匹配常规冲压工艺的成型要求，

　　没有出现过小的内转角或者过薄的局部截面，避免冲压成型时出现开裂或者充模不满的问题。在实际装配场景中，这个支架的安装不需要特殊的工装，只需要先将尾部安装座通过螺栓固定在设备的基准面上，再将需要铰接的构件通过圆柱销和端部的圆筒连接即可，弧形带身的内侧空间可以容纳穿过的管线或者拉杆，不需要额外增加导向构件，能有效减少装配的零件数量，降低整体的装配工时。很多新手在设计这类固定支架的时候，容易忽略弧形段和安装座衔接处的应力集中问题，直接做直角衔接，在承受反复载荷的时候很容易在衔接处出现断裂，这个结构在衔接位置做了平滑的过渡曲面，能有效分散应力，提升构件的疲劳寿命，同时铰接端的圆筒长度和带身宽度保持一致，既保证了铰接位有足够的接触面积，减少单位面积的压强，又不会因为圆筒过长导致整体重量增加。另外，这个支架的所有外边缘都做了小圆角处理，没有尖锐的毛刺边，在装配和后期维护的时候不会划伤操作人员，也不会刮伤穿过的管线外层绝缘皮，这一点在电气设备内部的走线固定场景中尤为重要，能避免因为管线破损导致的短路故障。在做运动校核的时候，这个支架的弧形轮廓经过验证，当铰接端的构件在设计摆动角度范围内运动时，不会和带身发生碰撞，预留的安全间隙足够容纳构件的制造公差和装配误差，不需要后期安装时再做打磨修配。
