带外齿内孔锥面连接轴类传动零件

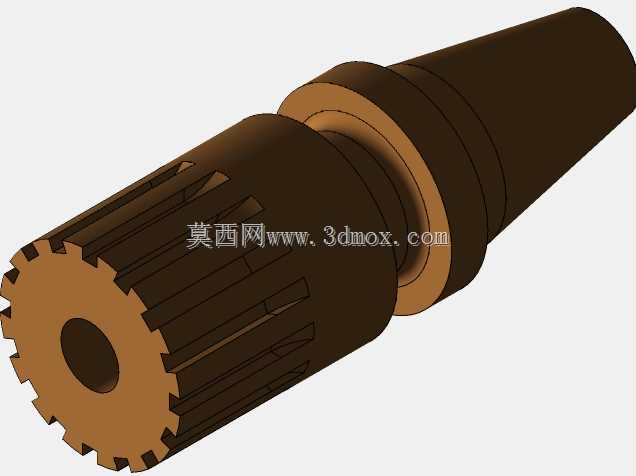

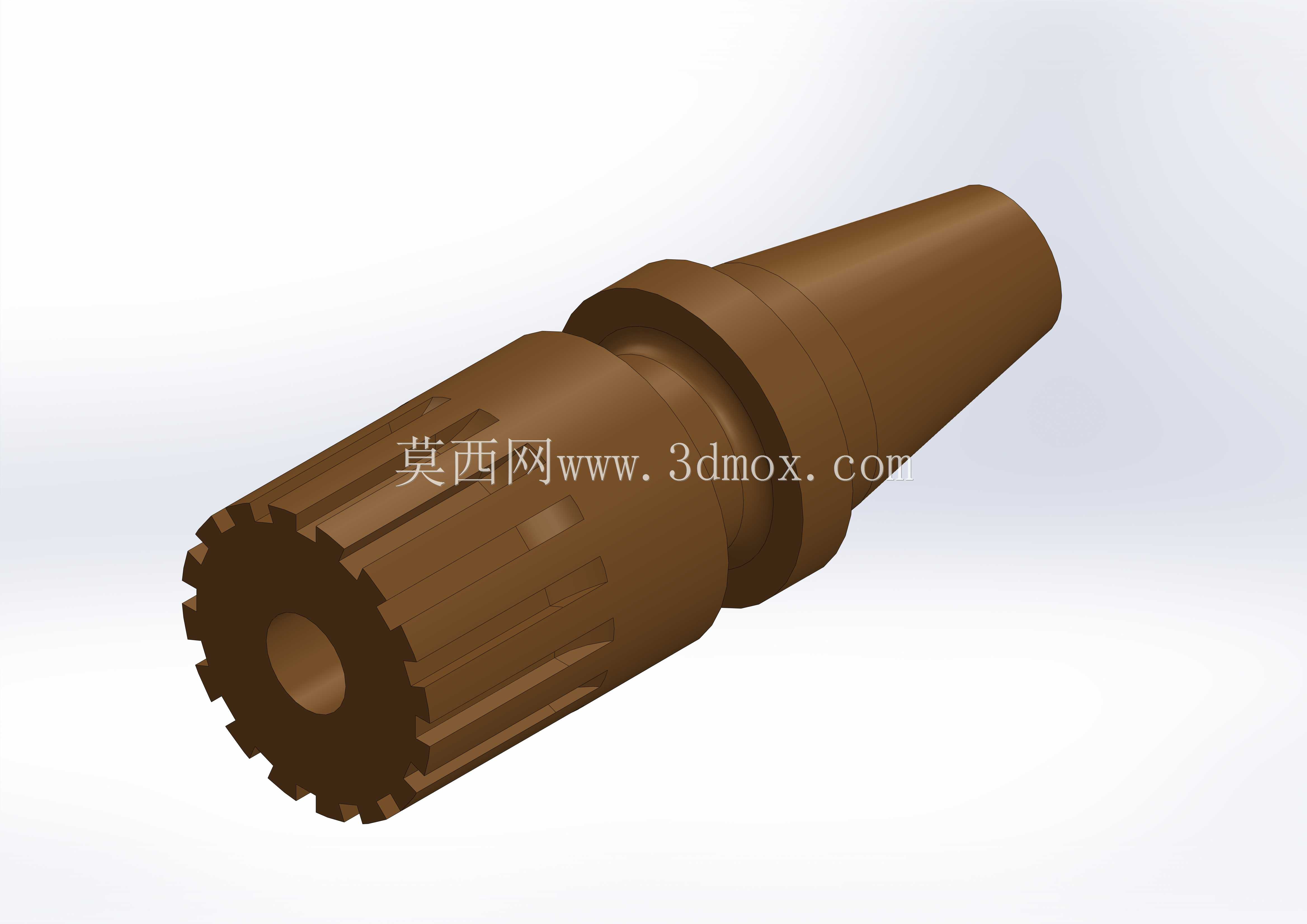

　　这类带外齿结构的锥面连接轴，在中小扭矩的传动链路里应用十分普遍，常见于小型动力输出单元、轻工设备的进给机构、手动工装的扭矩传递部位，区别于普通平键连接的光轴，端部的齿形结构可以在紧凑的安装空间内实现周向同步传动，不需要额外加工键槽，也避免了键连接带来的应力集中问题，适合频繁正反转的传动场景，能减少反向间隙带来的传动误差。从结构设计逻辑来看，零件整体采用分段式变径设计，最外侧的锥段是安装定位段，锥度匹配对应安装座的内锥孔，装配时依靠锥面的自锁特性实现径向定位，不需要额外的径向锁紧结构，装配效率比圆柱过盈配合更高，拆卸时也不会损伤配合面，适合需要定期维护拆解的传动部位。锥段和齿形段之间的退刀台阶，一方面是加工时的工艺退刀位，

　　另一方面也可以作为轴向定位的贴合面，装配时台阶端面和安装座端面贴合，就能精准控制轴的轴向安装位置，不需要反复调整轴向间隙，能有效控制装配累积误差。端部的齿形采用渐开线齿形设计，齿根做了圆角过渡，避免热处理和传动受力时出现应力集中导致的断齿问题，齿顶做了小倒角处理，装配时可以起到导向作用，不会因为齿部对位偏差导致装配卡滞，也能减少齿部边缘的磕碰损伤。中心的内孔是通孔设计，既可以减轻零件整体重量，降低传动时的转动惯量，也可以穿装拉紧螺杆，在锥面装配时提供轴向拉紧力，保证锥面配合的贴合度，避免传动过程中出现锥面松动打滑的问题，内孔的端部也做了倒角，方便拉紧螺杆的穿装，也能去除内孔加工时产生的毛刺。从安装边界来看，

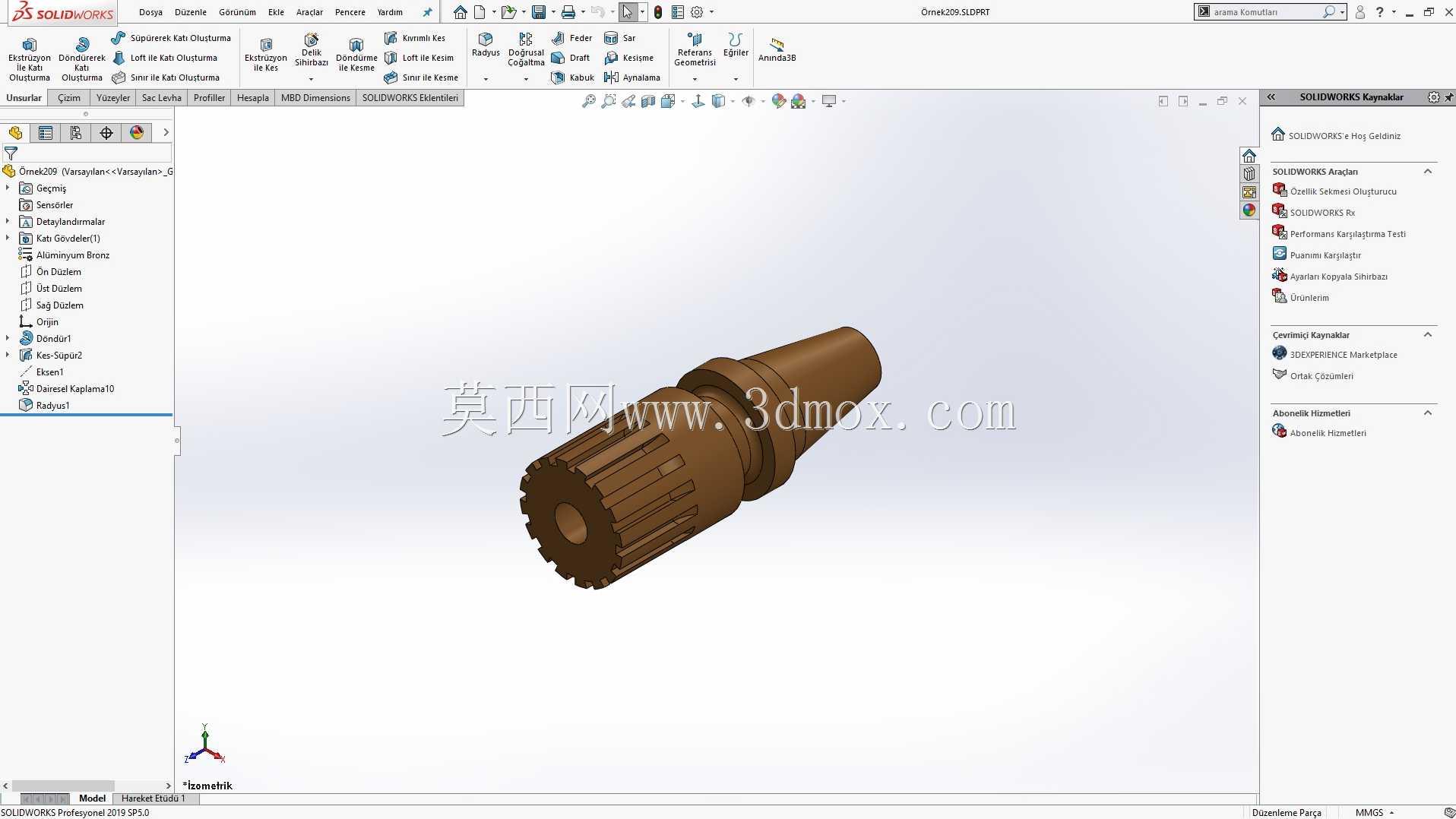

　　这类轴件的最大外径集中在齿形段，装配时需要预留齿形啮合的径向空间，锥段的长度决定了轴向安装的深度，设计时需要根据配合件的锥孔深度匹配锥段长度，保证锥面的有效贴合长度不低于锥段直径的1.2倍，才能提供足够的锁紧摩擦力。齿形部分的啮合长度需要根据传递扭矩计算，通常齿部啮合长度不小于齿顶圆直径的0.8倍，才能保证齿面接触应力在材料许用范围内，避免齿面过早磨损。这类零件通常采用中碳钢调质处理，齿部表面做高频淬火提升硬度，兼顾芯部的韧性和齿面的耐磨性，适合在转速不超过1500转每分钟、扭矩在50牛米以内的传动场景使用，日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长使用寿命。在实际建模过程中，齿形部分需要先绘制单齿的齿廓草图，

　　通过圆周阵列生成全部轮齿，再和轴体做合并布尔运算，锥段部分需要注意锥度的公差匹配，通常锥面的配合公差选H7/k6，保证装配时的贴合率不低于80%，台阶端面的垂直度需要控制在0.02毫米以内，避免装配后轴出现径向跳动，影响传动平稳性。中心内孔和外圆的同轴度需要控制在0.015毫米以内，避免拉紧螺杆穿装后出现偏载，导致锥面受力不均出现局部磨损。这类轴件在手动工装的应用场景里，通常和带内齿的手轮配合使用，转动手轮时通过齿形啮合带动轴转动，锥面定位的结构可以快速调整手轮的安装角度，不需要额外的角度定位结构，操作十分便捷；在小型动力传动场景里，齿形段和从动齿轮啮合，锥段安装在设备的支撑板上，依靠锥面的自锁特性不需要额外的轴承压盖，就能实现轴的轴向固定，简化了整体的安装结构，减少了零件数量，降低了整体装配成本。
