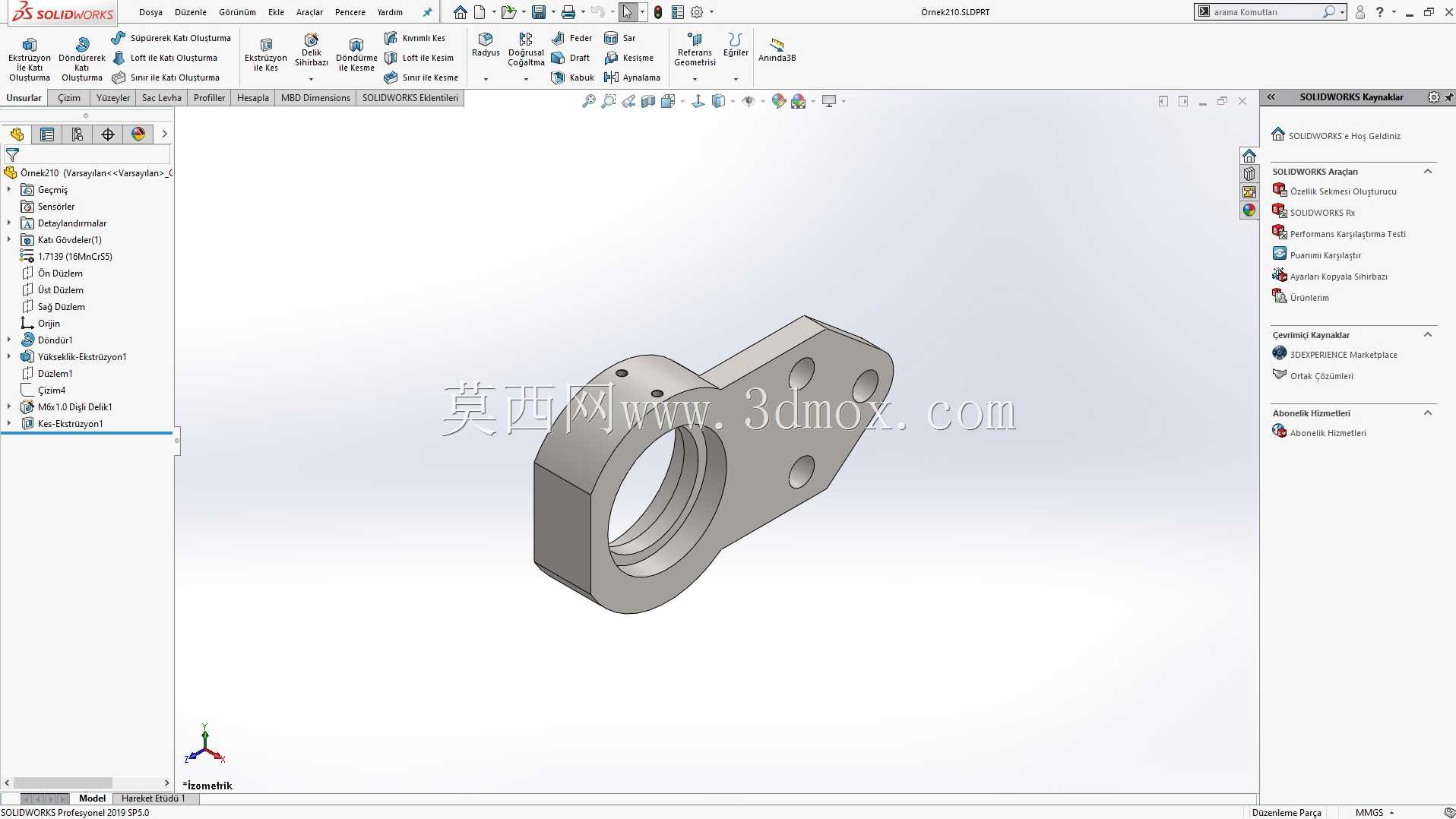

带安装耳座的铰接式轴承支撑座结构

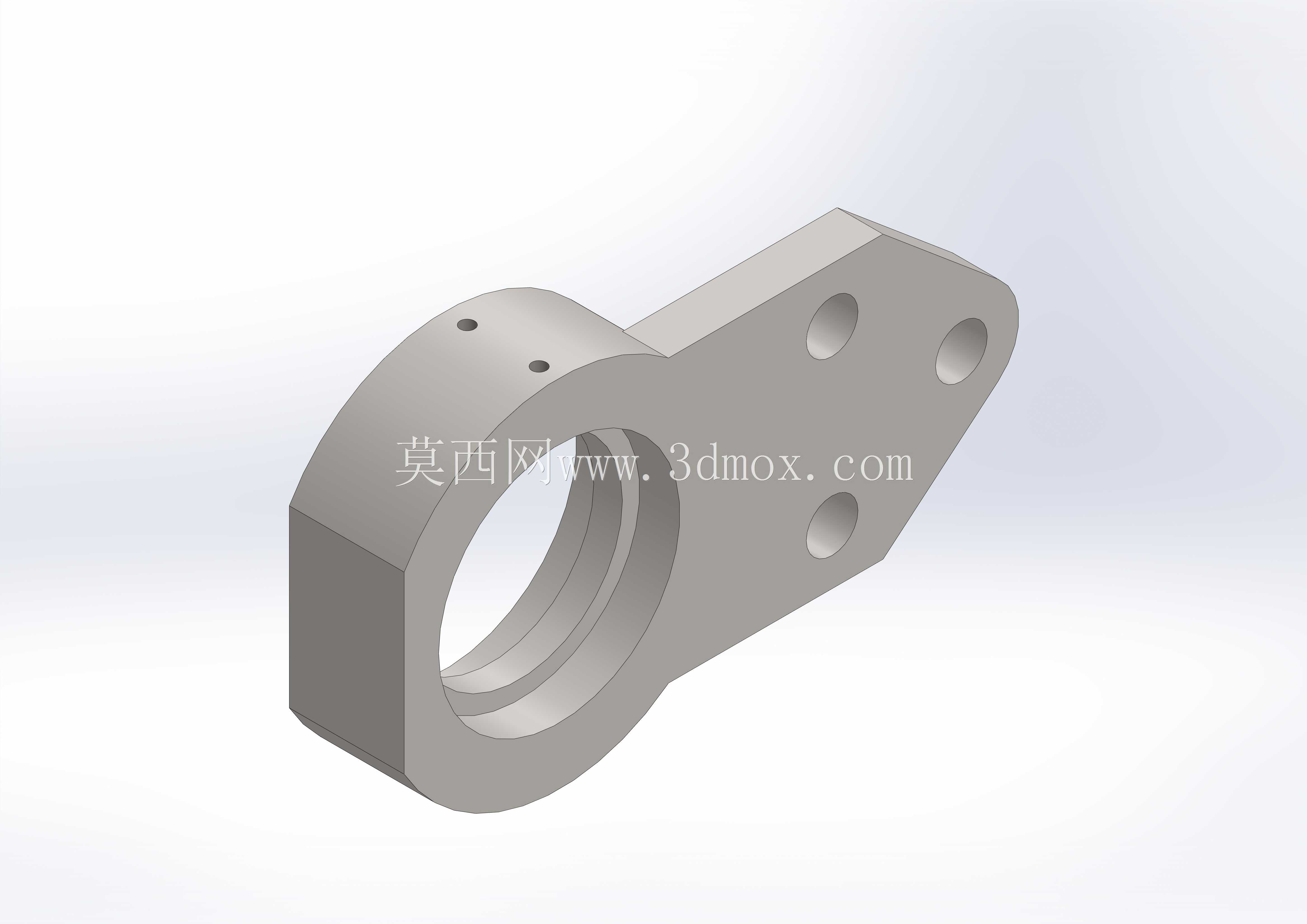

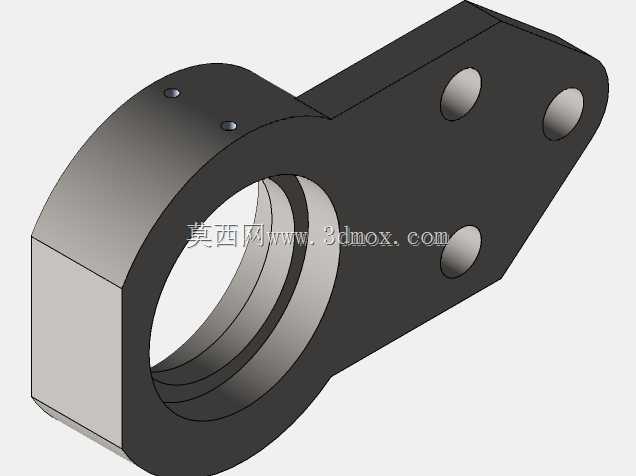

　　这类带延伸安装耳的铰接支撑结构，在轻工自动化输送线、包装设备的摆臂机构、小型工装夹具的翻转模块里应用十分普遍，核心作用是为旋转轴提供稳定的径向支撑，同时通过一体延伸的安装耳直接完成与设备机架、摆臂构件的固定，省去额外的转接座安装环节，能有效压缩机构的整体安装空间。从结构功能来看，主体的环形座体内孔是核心配合面，设计时需要根据配套轴的直径、载荷类型确定公差带，若是承受中等径向载荷的低速摆动场景，内孔可直接加工出装配铜套的台阶位，预留润滑脂槽的布置空间，避免轴与座体直接摩擦造成磨损；环形座体的外圆做了削边处理，并非整圆结构，这种设计一方面是减少座体自身的重量，另一方面削边后的平面可以在安装时起到防转定位的作用，

　　避免支撑座在承受交变载荷时出现周向转动，影响轴系的运转精度。延伸出去的安装耳板上设置了三个通孔，孔位的排布并非对称设计，是根据实际安装面的受力方向做的优化：靠近环形座体的两个孔主要承受径向载荷带来的拉应力，最外侧的孔主要承担摆动时的倾覆力矩，三个孔的中心距需要严格匹配对应安装机架的螺孔位置，安装时可根据现场空间选择穿螺栓固定或者加装定位销增强抗剪能力。设计这类支撑座的时候，首先要确定轴的旋转中心高度，也就是环形座体内孔中心到底部安装面的垂直距离，这个尺寸直接关联整个摆臂机构的运动行程，一旦出现偏差会导致摆臂末端的执行件走位不准；其次要核算耳板的厚度，根据支撑座承受的最大径向载荷、摆动频率，结合所选材料的屈服强度计算耳板的最小厚度，

　　避免设备长期运行后耳板出现变形甚至断裂。从安装边界来看，环形座体的轴向宽度需要和配套轴的支撑段长度匹配，不能超出轴段长度过多，否则会和轴上的其他零件比如卡簧、隔套产生干涉；耳板的外轮廓边缘做了圆角过渡，没有尖锐的棱角，一方面是避免安装时划伤操作人员，另一方面能减少应力集中，提升耳板的抗疲劳性能。内孔的两端都加工了倒角，方便装配时轴或者轴套的导入，不会因为硬敲造成孔口边缘崩缺。这类结构如果用在食品包装设备上，通常会选用304不锈钢材质，表面做抛光处理，方便清洁且不易生锈；如果用在普通的工业输送设备上，选用45号钢调质处理即可，安装面做铣削加工保证平面度，内孔做精镗处理满足配合精度要求。实际应用中，这类支撑座往往成对使用，

　　分别布置在摆臂的两端，两个支撑座的内孔同轴度需要控制在合理范围内，否则会造成轴转动卡滞，加速轴和衬套的磨损，因此安装时需要先预装两个支撑座，穿入检验棒调整同轴度后再完全拧紧固定螺栓。耳板上的通孔直径要比配套螺栓大0.5到1毫米，预留一定的安装调整余量，方便现场安装时微调支撑座的位置，补偿机架加工带来的位置误差。座体上环形部分的两个小螺纹孔，是用来安装润滑脂注油嘴或者固定防尘端盖的，可根据实际使用场景选择是否装配，在多粉尘的工况下加装防尘端盖能有效阻挡粉尘进入内孔，延长衬套和轴的使用寿命。
