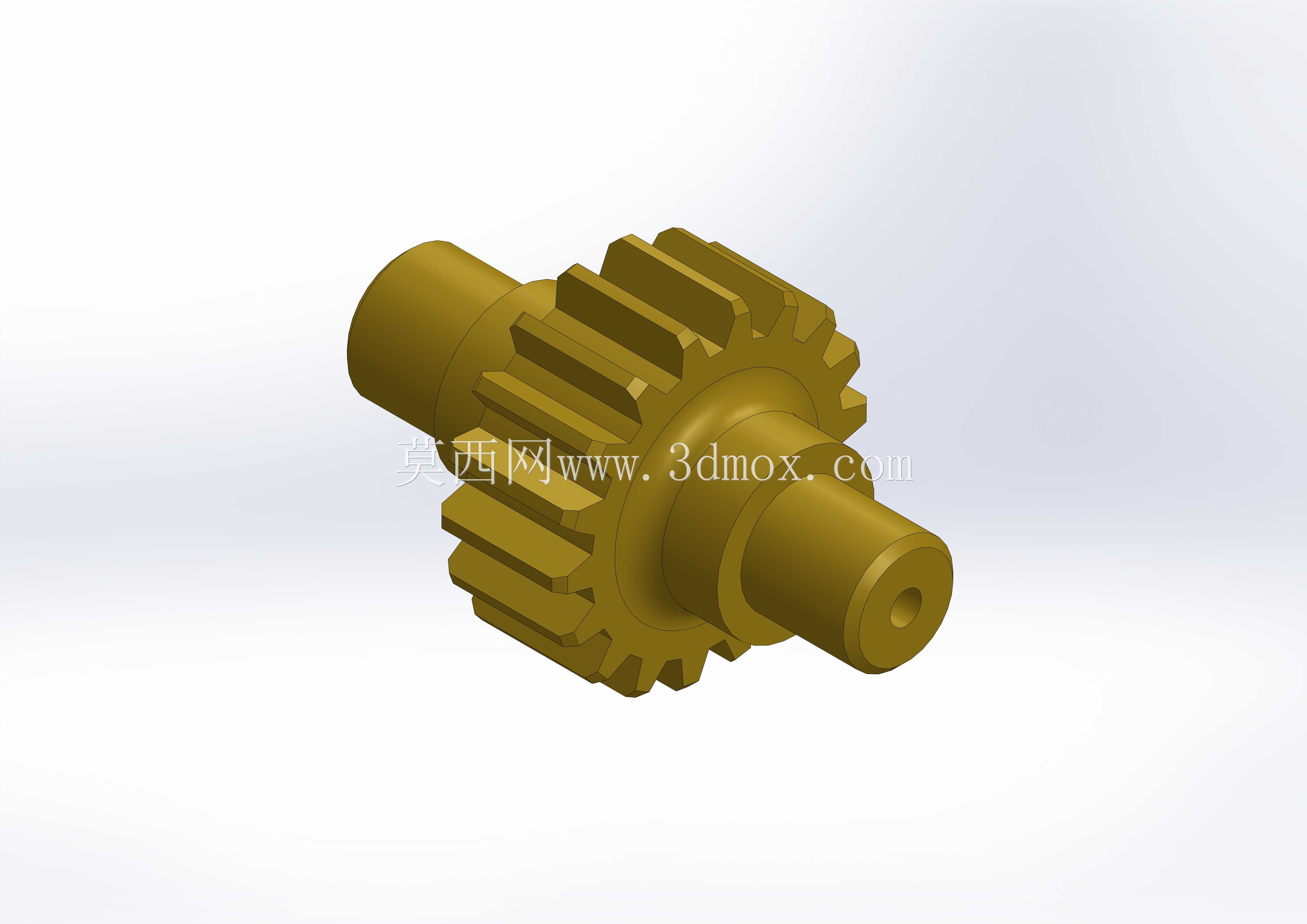

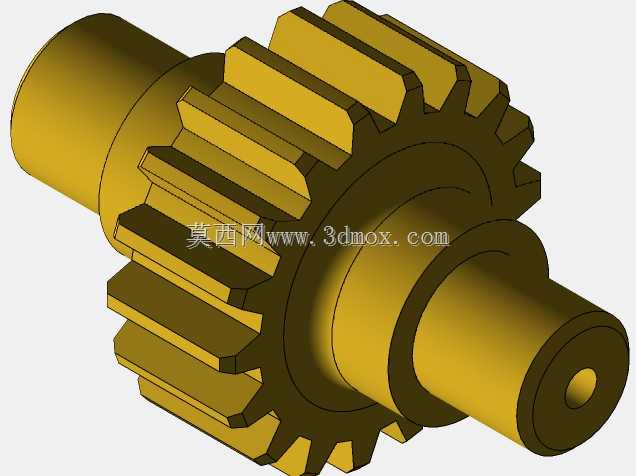

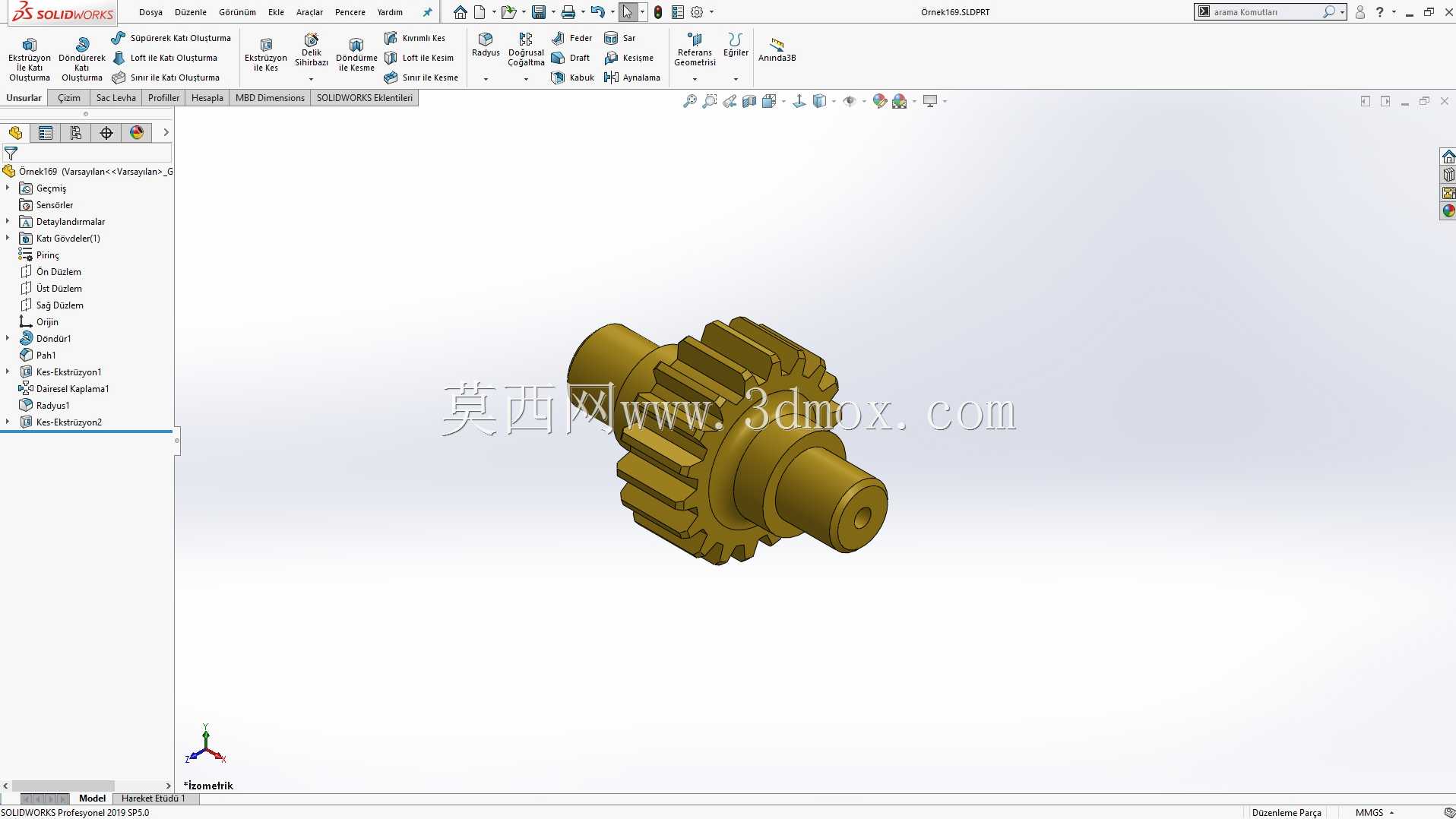

带轴一体式直齿圆柱传动齿轮结构

　　在中小功率传动系统的布局中，这类带轴一体式直齿圆柱齿轮常被布置在动力输入与执行端的中间传动环节，常见于小型输送设备的动力辊道、轻工包装机械的进给机构、台式加工设备的主轴传动单元，也会出现在部分小型农机的辅助传动链路里，承担定速比扭矩传递的核心作用。区别于分体式齿轮与轴的键连接结构，这种齿轮轴一体化的设计，从根源上消除了键连接带来的回程间隙，在需要正反转频繁切换的传动场景下，能有效降低传动冲击，减少连接部位的磨损，提升传动精度的保持性。从结构设计逻辑来看，齿轮部分采用标准渐开线直齿齿形，齿顶圆、齿根圆的过渡圆角做了优化处理，避免齿根应力集中导致的断齿风险，齿宽参数匹配常规中小扭矩传动的载荷需求，两端的轴段做了阶梯式设计，

　　靠近齿轮的轴肩位置可作为轴承安装的定位基准，轴段直径适配常用的深沟球轴承内孔尺寸，轴端的中心孔既可以作为加工时的定位基准，也能满足部分安装场景下的轴向顶紧固定需求。安装边界方面，这类齿轮轴的轴向定位依靠两端轴承的内圈端面贴合轴肩实现，径向定位由轴承内圈与轴段的过盈配合保证，齿轮啮合的侧隙需要在装配时通过调整两端轴承座的安装垫片厚度来控制，避免侧隙过大导致传动噪音、侧隙过小引发卡滞磨损。实际应用中，这类一体式齿轮轴的材质常选用40Cr调质处理，齿面可根据载荷需求做高频淬火提升耐磨性，适合在转速不超过1500r/min、传动扭矩在50N·m以内的工况下长期运行，相比分体装配的齿轮轴组件，一体化结构的零件数量更少，装配工序更简单，

　　能有效降低小型设备的装配工时成本，同时减少了键、挡圈等连接件的失效风险，提升了传动单元的整体可靠性。设计这类零件时，需要重点校核齿根弯曲强度与轴段的扭转强度，尤其是齿轮与轴衔接的过渡位置，要保证足够的圆角半径，避免截面突变带来的应力集中，轴段的配合公差需要根据轴承选型确定，通常与轴承配合的轴段采用k6公差，与其他传动件配合的轴段根据连接形式选择对应公差等级，齿形加工时要保证齿向误差在允许范围内，避免啮合时出现偏载导致局部齿面过早磨损。在设备维护环节，这类一体式齿轮轴的更换需要同步检查啮合配对齿轮的齿面磨损情况，以及支撑轴承的游隙状态，装配时要在齿面涂抹适配的润滑脂，保证啮合面的油膜覆盖，降低运行过程中的摩擦损耗与噪音。
