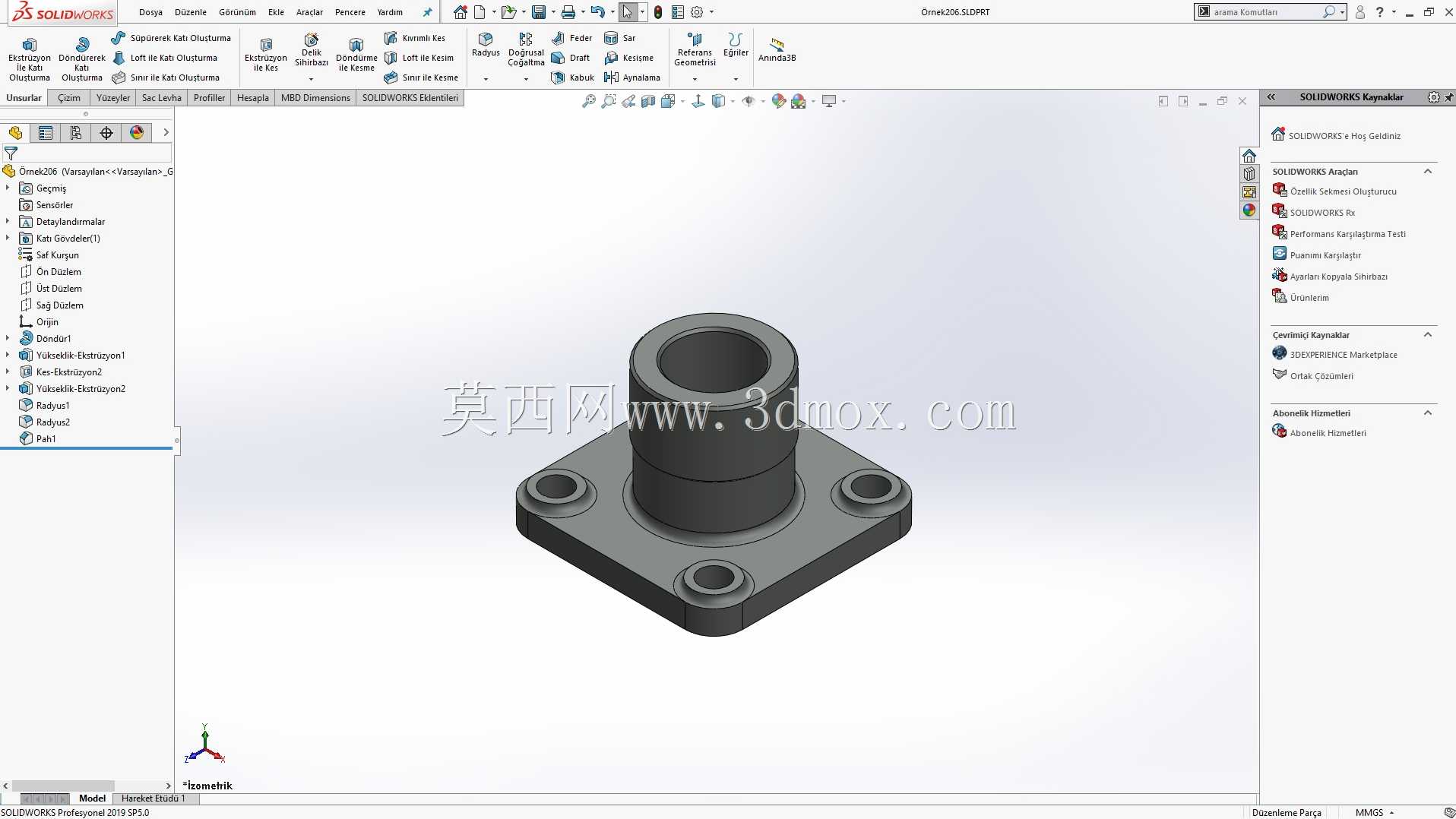

方形法兰式带安装孔中空轴座结构设计

　　在流体输送管路、小型传动模组、气动执行元件的配套安装场景里，这类带方形安装法兰的中空轴座是出镜率极高的支撑连接件，很多刚入行的结构设计师容易把它和普通法兰盘、光轴支撑座混淆，实际上它的结构逻辑是把轴类支撑和管路/轴件的穿装定位功能做了整合，不需要额外搭配衬套或者转接板就能完成安装，能大幅减少装配环节的零件数量。

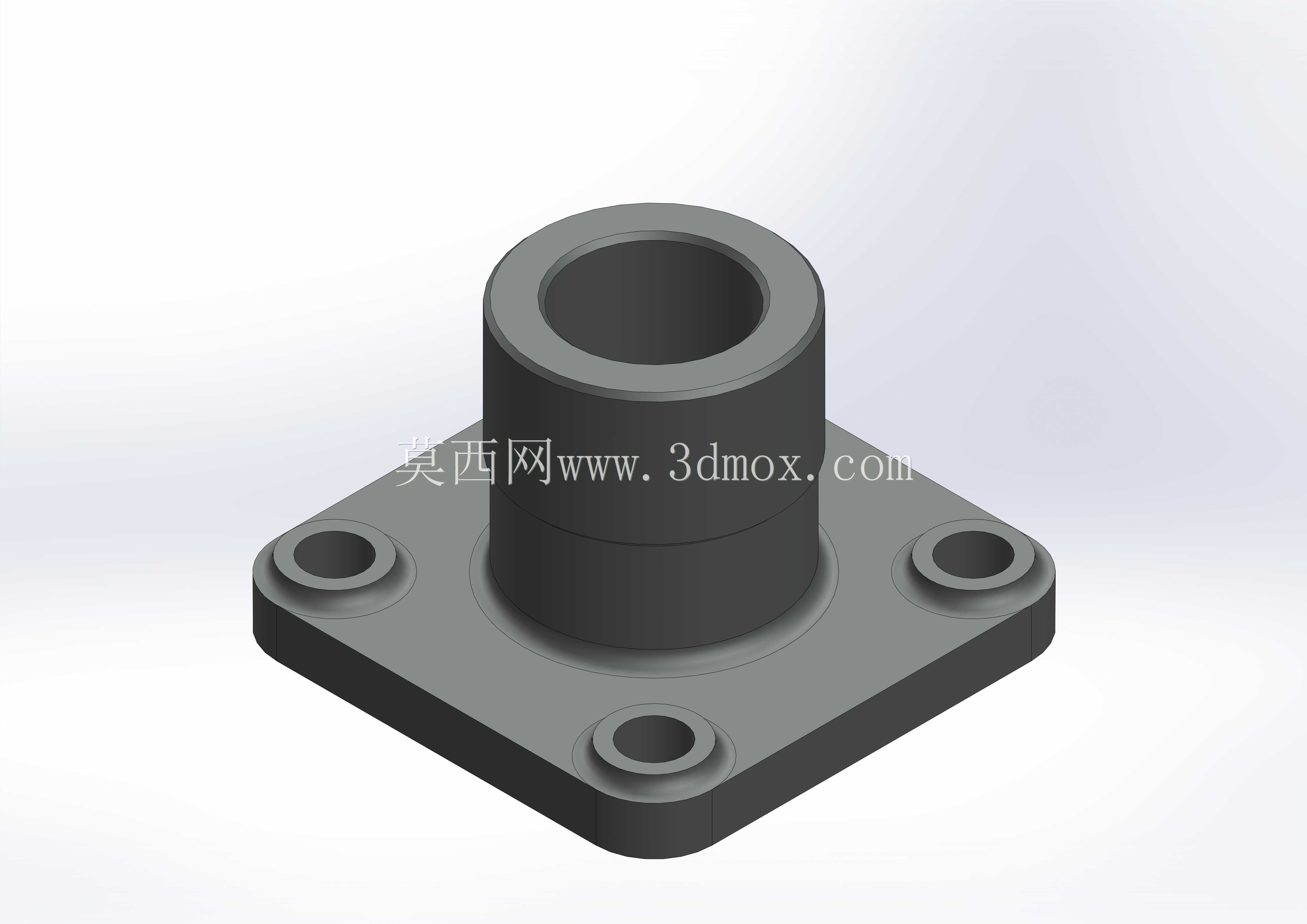

　　从实际使用场景来看，这类零件常被用在小型气缸的端部导向、低压流体管路的穿墙固定、低速传动轴的端部支撑位置，尤其是在设备内部安装空间局促，没法布置分体式支撑座加法兰转接结构的场合，一体化的结构能把安装占用的投影面积压缩近三分之一。方形底座的四个角预留了沉头安装孔，装配时螺栓头可以完全沉入沉孔内，不会突出底座表面，既避免了螺栓突出剐蹭周边管线，也能让底座和安装基面完全贴合，不会因为螺栓头的间隙导致支撑倾斜。

　　设计这类零件的时候，首先要明确穿装内孔的公差带，如果是用来做光轴导向支撑，内孔通常选H7公差，表面粗糙度控制在Ra1.6以内，减少轴件往复运动或者转动时的磨损；如果是作为流体管路的穿装固定座，内孔可以适当放宽公差到H8，内壁不需要过高的光洁度，只要能保证密封圈或者管路外壁顺利穿入即可。中间的凸起轴颈部分不是随意设计的结构，它的高度要匹配安装面板的厚度，通常会比安装面板的厚度高出2到3毫米，这样在锁紧安装螺栓的时候，轴颈端面能和对面的压紧件完全贴合，不会出现底座压不实、晃动的情况。

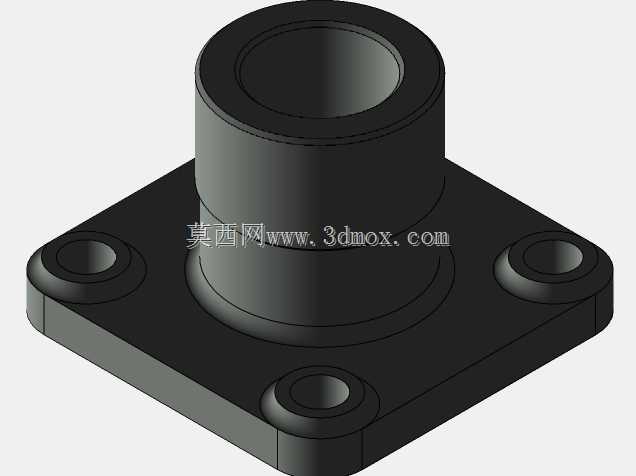

　　底座四个安装孔的中心距设计要优先适配通用的安装规格，孔位的边缘到底座侧边的距离不能小于螺栓直径的1.2倍，避免锁紧螺栓的时候底座边缘出现应力开裂，尤其是采用铸铁或者压铸铝合金材质的时候，这个尺寸边界如果留得不够，安装时很容易出现边角崩裂的问题。轴颈和方形底座的衔接位置做了圆角过渡，不是直角衔接，这个细节很多新手建模的时候容易忽略，直角衔接的位置在承受径向载荷的时候会出现严重的应力集中，反复受载后很容易在根部断裂，圆角半径通常取轴颈壁厚的0.2倍左右，既能缓解应力集中，也不会因为圆角过大影响和安装面板的贴合。

　　从安装边界来看，这类零件的方形底座边长通常是内孔直径的2.5到3倍，保证四个安装孔有足够的布置空间，轴颈的外径要比内孔大出至少两倍的壁厚，保证自身的结构强度，当内孔穿装的是传动轴的时候，壁厚不足会导致轴颈受载后变形，直接影响轴的转动精度，甚至出现卡滞的情况。如果是用在有密封要求的管路场景，轴颈的外壁通常会预留密封圈槽的位置，建模的时候要注意密封圈槽的倒角，避免安装密封圈的时候被锐边割伤导致泄漏。

　　实际选型建模的时候还要注意安装基面的平面度要求，底座和安装面接触的表面平面度要控制在0.05毫米以内，如果平面度超差，锁紧螺栓的时候零件会发生变形，导致内孔的同轴度偏移，不管是穿轴还是走流体，都会出现密封失效或者运动卡滞的问题。四个沉头孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出底座表面，同时沉孔的底部要和安装孔保持垂直，避免螺栓锁紧的时候出现偏斜，导致预紧力不足。

　　很多人在做这类零件建模的时候，会把四个安装孔做成等直径的通孔，忽略沉孔结构，实际装配的时候就会发现螺栓头突出底座，没法和安装基面完全贴合，甚至会和周边的运动部件发生干涉。还有部分设计会把轴颈和底座的衔接处做成直角，看似节省了一点空间，实际做载荷校核的时候就会发现根部的应力值远超材料的许用应力，设备运行一段时间后就会出现断裂故障。这类零件看似结构简单，但是每一处尺寸都和实际装配、使用性能直接挂钩，没有多余的结构设计，每一个倒角、每一段壁厚、每一个孔位的尺寸，都是从实际装配和使用场景里反复优化得来的。
