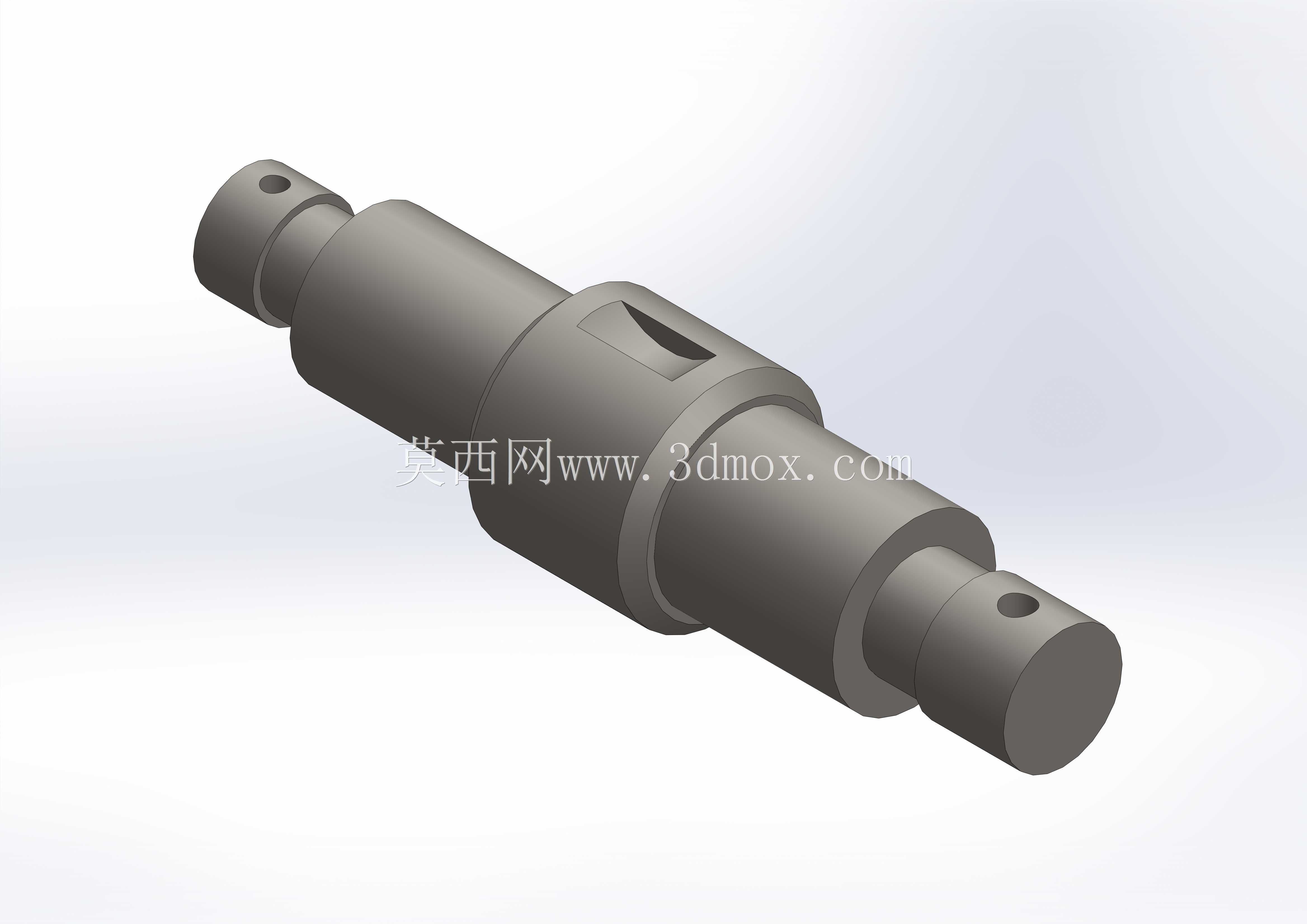

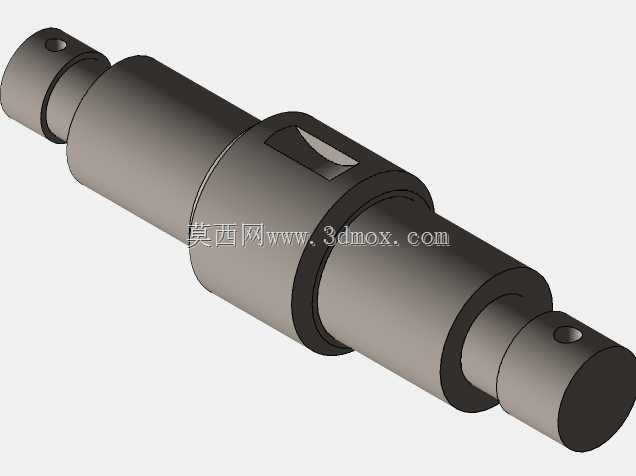

带径向定位孔的阶梯式传动转轴结构

　　这类阶梯式转轴在常规工业传动场景里应用范围极广，从中小型输送设备的动力传递单元，到专用机床的进给机构传动链路，再到轻工包装设备的辊组驱动端，都能见到同结构轴件的身影。它的核心作用是在动力输入端与执行端之间传递扭矩，同时通过轴肩结构完成不同安装位的轴向定位，两端预留的径向通孔则是用来穿装圆柱销或者开口销，实现轴上配套零件比如联轴器、同步带轮、轴承内圈的周向锁止，避免设备运行过程中零件出现轴向窜动或者周向打滑的问题。

　　从结构设计逻辑来看，整个轴体采用多段阶梯变径的布局并非随意设定，每一段轴径的尺寸差都对应着安装配合的公差要求：和滚动轴承内圈配合的轴段通常采用k6级过渡配合，轴肩高度严格控制在轴承内圈倒角尺寸允许的范围内，既保证轴承安装到位后能被轴肩可靠抵住，又不会因为轴肩过高导致后续轴承拆卸困难；和传动轮配合的轴段则会根据传递扭矩的大小选择合适的配合公差，中低负载场景下选用h7级间隙配合方便装配，大扭矩传递场景则会增加平键槽结构来分担周向受力，避免长期交变载荷下孔轴配合面出现磨损松旷。两端的径向销孔位置也经过受力校核，孔中心到轴端的距离既满足销钉安装后的剪切受力要求，又不会因为距离端面太近导致轴端应力集中，在设备启停的冲击载荷下出现轴端开裂的隐患。

　　实际选型应用时，首先要确认各段轴径的尺寸和安装腔体的适配性：比如穿过设备壁板的轴段要预留足够的密封件安装位置，轴面粗糙度要达到Ra1.6以下满足旋转密封的贴合要求，避免运行过程中出现润滑油渗漏或者外界粉尘进入轴承腔的问题；轴的总长度要匹配两端传动件的安装间距，既要保证传动轮和动力输出端的对中精度，又要预留出轴向热胀冷缩的游动间隙，尤其是在设备运行温度波动较大的场景下，过长的轴体如果没有预留膨胀量，很容易出现轴弯曲变形、轴承抱死的故障。轴上的退刀槽、倒角细节也直接影响装配效率，所有轴段过渡位置的圆角都要和配套零件的倒角相匹配，避免装配时出现零件卡滞、无法安装到位的情况。

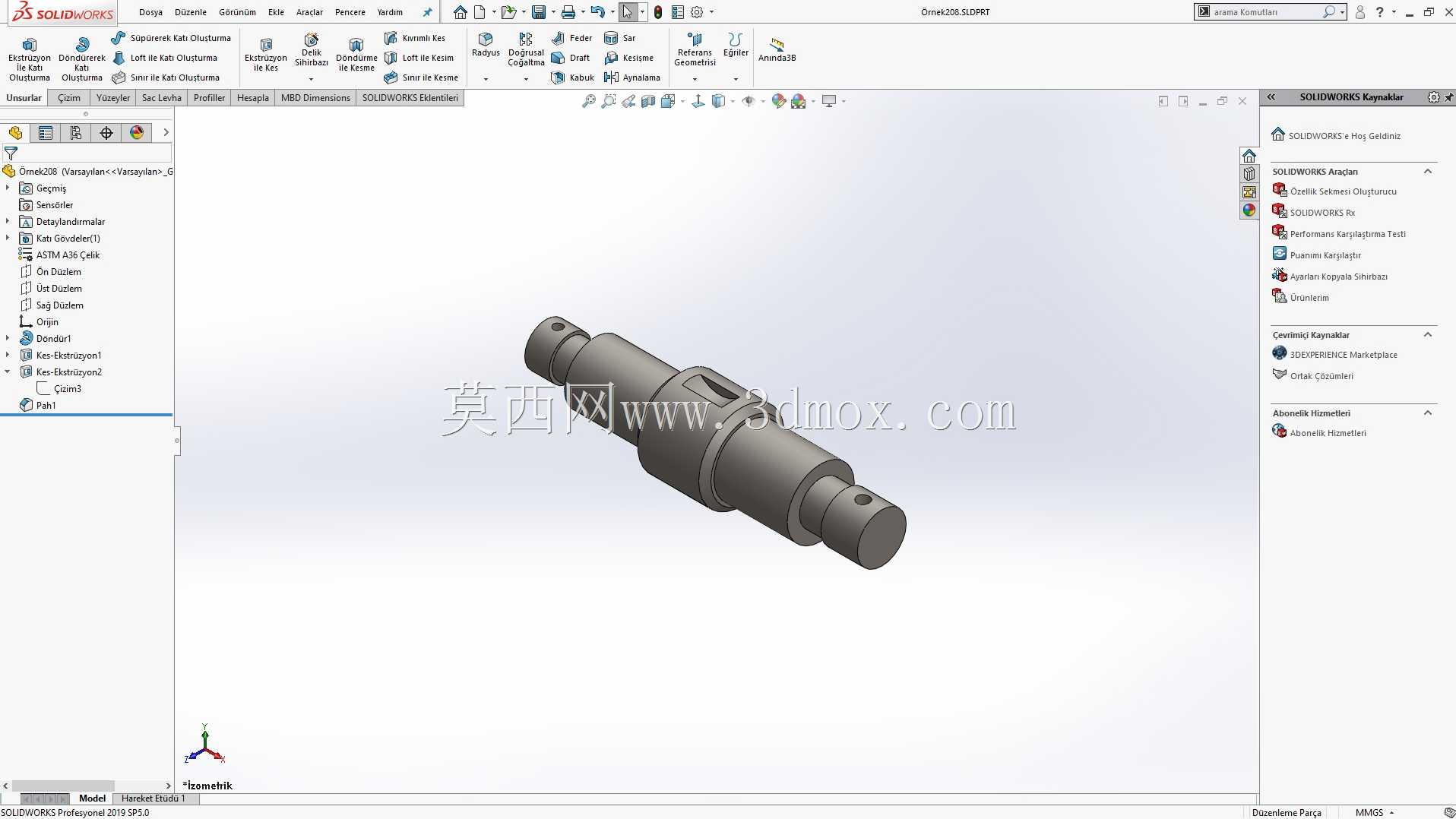

　　从建模逻辑来看，这类轴件的三维建模通常以旋转凸台作为基础特征，先绘制半截面的轮廓线确定各段轴的长度和直径，再通过拉伸切除完成键槽、径向销孔的加工特征，最后添加倒角、圆角等工艺细节。建模过程中要特别注意各特征的尺寸基准统一，所有轴向尺寸都以轴的一端装配基准面作为起点标注，避免加工过程中出现尺寸链累积误差，导致成品轴的安装位置出现偏差。对于需要做有限元受力分析的场景，还要在轴肩过渡位置、销孔周边做网格细化，校核额定扭矩下的应力分布，确保最大应力值低于材料的许用疲劳强度，满足设备长期连续运行的寿命要求。这类轴件通常选用45号钢作为基础材料，经过调质处理后芯部保持足够的韧性，表面高频淬火提升轴颈位置的耐磨性能，适配多数中低速、中等负载的工业传动场景，部分腐蚀环境下使用的同结构轴还会更换不锈钢材质，对应调整轴径尺寸来弥补材料强度的差异。
