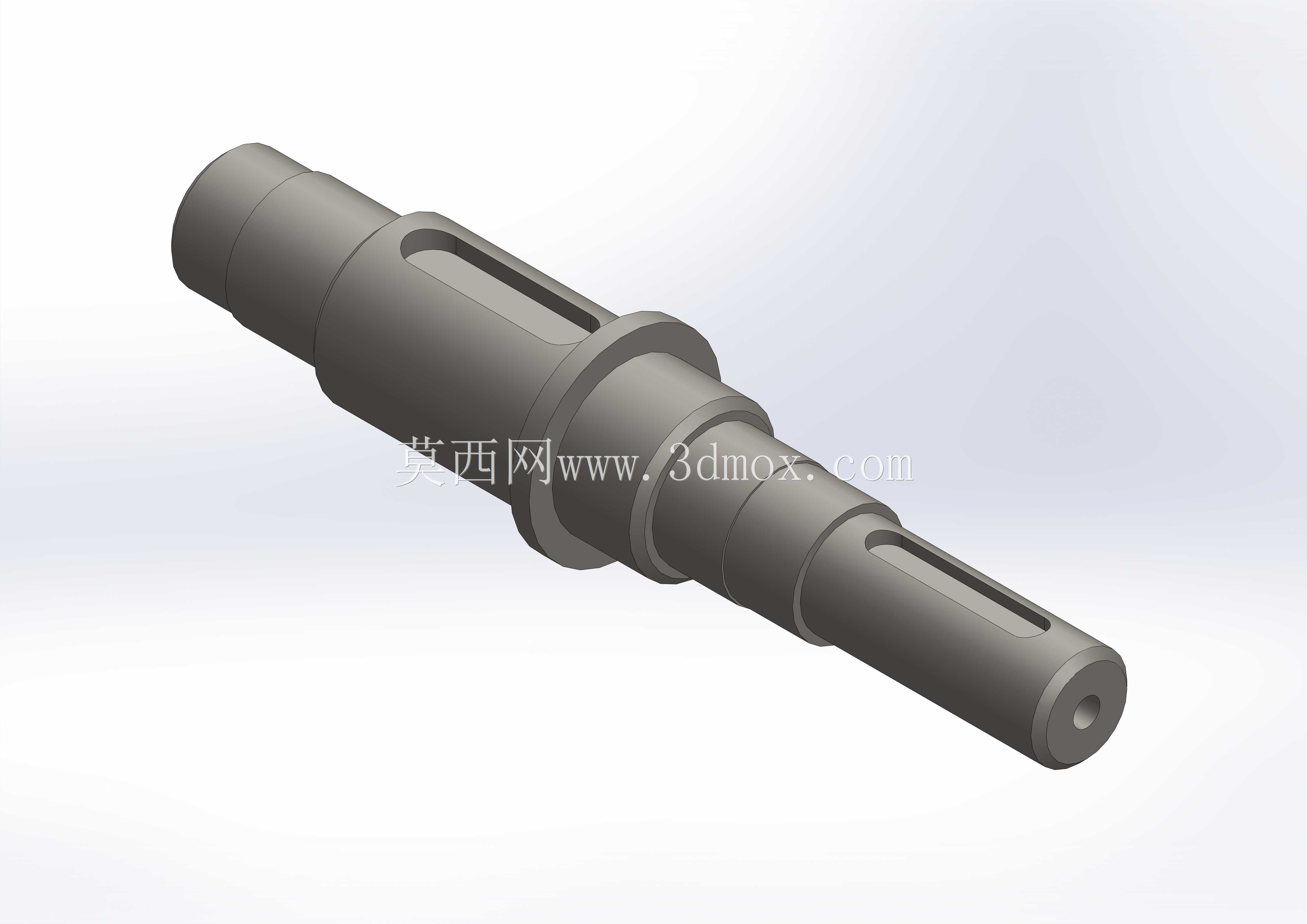

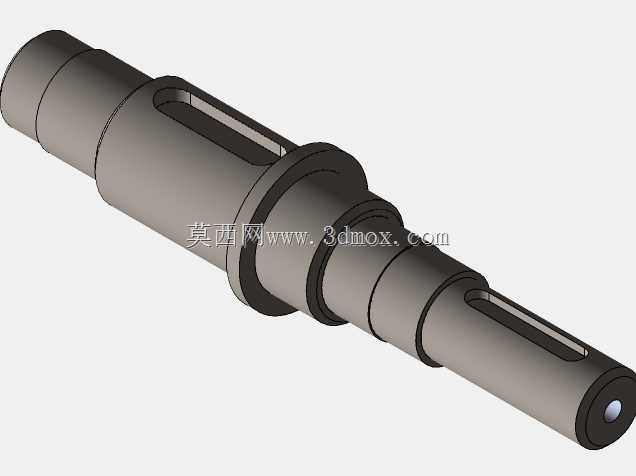

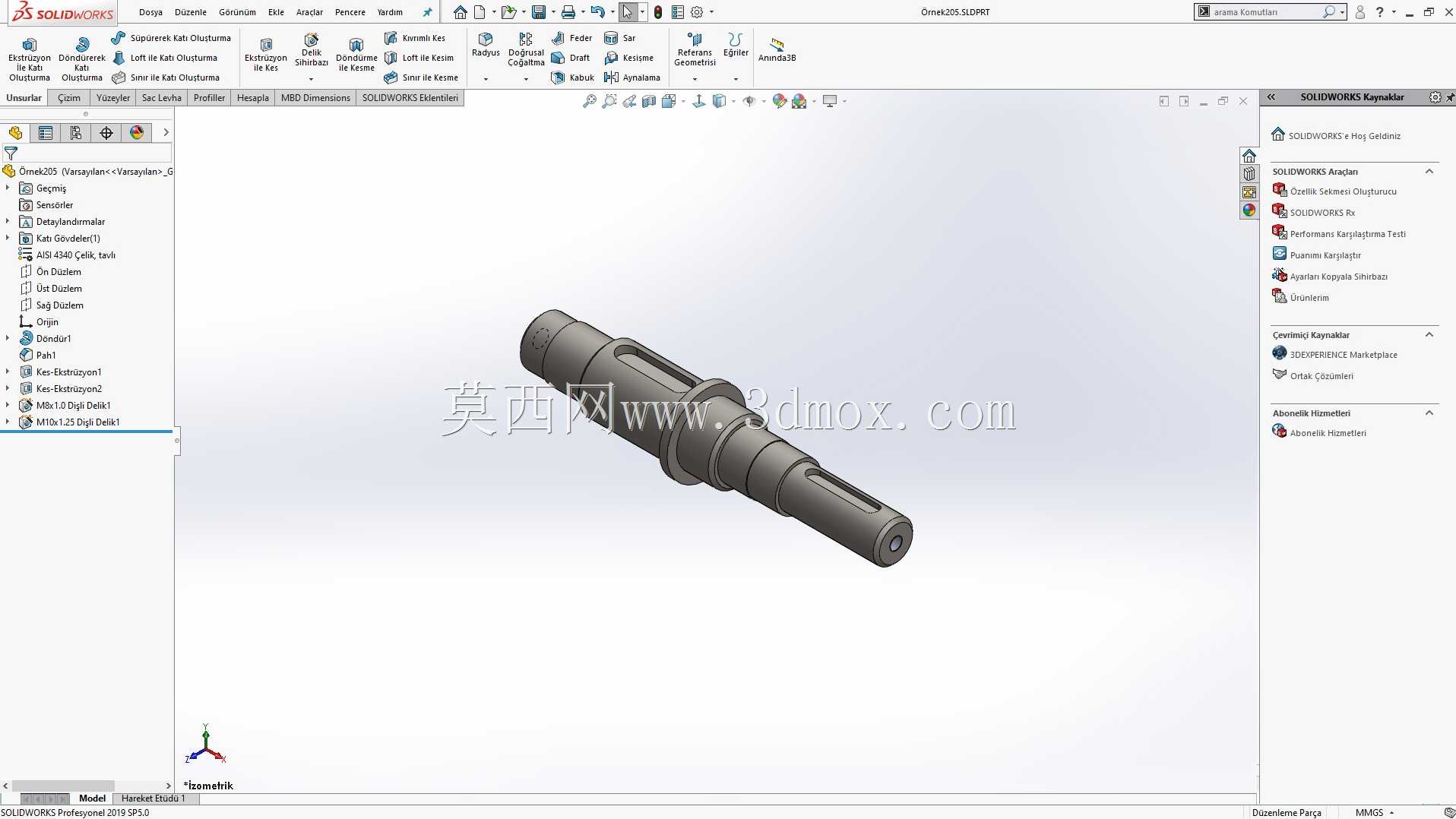

带双键槽阶梯式传动轴结构设计

　　这类阶梯式传动轴在常规工业传动场景中应用十分广泛，从中小型减速机的动力输出端，到输送设备的辊筒驱动单元，再到机床进给机构的动力传递路径中，都能见到这类结构的身影。它的核心作用是在支撑回转零部件的同时，将输入端的扭矩稳定传递到末端执行构件，过程中需要兼顾扭转强度、弯曲刚度以及装配适配性，避免运转过程中出现应力集中导致的轴件断裂、键槽崩裂或者配合松动的问题。

　　从结构设计逻辑来看，采用阶梯变径的形式并非随意设置，每一段轴径的差值都对应着装配环节的定位需求：不同直径的轴肩分别承担轴承内圈定位、传动轮轴向限位、密封件安装基准的作用，装配时可以顺着轴径从大到小的顺序依次压装轴承、传动轮、隔套等零件，不需要额外设计过多的定位套结构，既减少了装配工序的复杂度，也能避免多余零件带来的累计装配误差。轴身上开设的两处键槽分别对应不同的安装位，一处用于连接动力输入端的带轮或者联轴器，另一处用于连接末端的传动齿轮或者驱动辊，键槽的宽度、深度都严格按照对应轴径的平键适配标准设计，键槽的端部采用铣削加工常用的圆弧收尾，能大幅降低键槽端部的应力集中系数，避免交变载荷下从键槽端部萌生疲劳裂纹。轴的最末端设计的中心小孔，一方面是加工时的顶尖定位基准，能保证各段轴颈的同轴度公差控制在合理范围内，另一方面也可以作为润滑脂的加注通道，或者用于安装轴端挡片，防止末端装配的零件出现轴向窜动。

　　在实际安装边界的考量上，各段轴颈的长度尺寸需要和配套的轴承宽度、传动轮轮毂长度、密封件安装空间严格匹配：安装轴承的轴段长度要略小于轴承内圈的宽度，保证轴承压装到位后轴肩能完全贴合内圈端面，不会出现轴承压装不到位导致的运转窜动；安装传动件的轴段长度要比对应轮毂的长度短2到3毫米，保证键连接装配后，紧固件能将轮毂完全压紧，不会出现轮毂在轴上晃动的问题。轴上的过渡圆角也需要匹配对应安装零件的倒角尺寸，圆角半径不能过大否则会导致零件安装不到位，也不能过小否则起不到降低应力集中的作用，通常会根据轴径的大小取对应标准的圆角半径值，同时对轴肩处的表面粗糙度提出更高要求，减少应力集中的诱发因素。

　　从功能特性层面来说，这种双键槽阶梯轴不需要额外的复杂结构就能实现稳定的扭矩传递，日常维护时只需要定期检查键连接的松紧度、轴承位的磨损情况即可，相比一体式的异形轴件加工难度更低，普通的车床、铣床就能完成全部加工工序，不需要特殊的定制刀具，加工成本也更可控。设计时需要重点校核两处键槽位置的扭转强度，以及中间轴肩位置的弯曲疲劳强度，根据实际传递的扭矩大小、转速高低调整对应轴段的直径，确保在额定载荷下轴件的变形量在允许范围内，不会因为轴的挠曲变形导致轴承偏磨、传动轮啮合错位的问题。另外轴的两端都做了倒角处理，既方便装配时零件的导入，也能避免安装过程中尖锐的轴端划伤操作人员或者损坏配合零件的密封件。
