直齿圆柱传动齿轮结构设计方案

　　这款直齿圆柱齿轮主要应用于中小功率的机械传动场景，常见于轻工自动化生产线、小型输送设备、农用机具的动力传递链路中，作为平行轴间转速与扭矩转换的核心承载零件，承担着匹配动力端输出转速、调整执行端负载扭矩的关键作用，在传动链布局中通常与同模数的配对齿轮啮合，将电机或动力源输出的旋转运动平稳传递至下游执行机构，适配转速范围在每分钟数百转到上千转的常规工况，可承受稳定的中等径向载荷，不适合高速重载、存在强冲击载荷的传动场景。

　　从结构设计来看，该齿轮采用辐板式带减重孔的结构形式，区别于实心齿轮的厚重设计，在保证轮体结构强度的前提下，通过辐板上均匀分布的三个圆形减重孔降低零件自身重量，减少传动过程中的转动惯量，降低动力启动与变速阶段的能量损耗，同时也能节省加工原材料，兼顾结构性能与制造成本的平衡。轮齿部分采用标准渐开线直齿齿形，齿向与齿轮轴线平行，加工时可采用滚齿、插齿等常规工艺完成，加工难度低于斜齿、人字齿等齿形，装配时无需额外调整轴向啮合位置，对安装空间的轴向尺寸要求更低，后期维护更换的适配性更强。

　　齿轮中心设置有与传动轴配合的安装孔，孔周分布的三个小孔为定位销孔或者紧定螺钉连接孔，用于实现齿轮与传动轴的周向固定，避免传动过程中齿轮与轴之间出现相对转动导致的传动失效，保证扭矩传递的可靠性。轮缘部分的厚度经过强度校核，可满足额定载荷下的轮齿根部弯曲强度要求，避免长期啮合过程中出现轮齿断裂的问题；轮毂部分的轴向长度经过优化，既保证与传动轴有足够的配合接触面积，避免轴孔配合面出现应力集中导致的压溃变形，又不会过度占用轴向安装空间，适配紧凑布局的传动箱设计。

　　在实际安装适配过程中，需要重点关注安装边界的几个核心尺寸：首先是齿轮的齿顶圆直径，这决定了传动箱内部齿轮安装位的径向预留间隙，必须保证齿顶与箱体内壁之间留有足够的安全距离，避免运转过程中出现剐蹭；其次是齿轮的安装孔直径与公差，需要与配合的传动轴轴径公差匹配，通常采用过渡配合或者小间隙配合，既保证装配的便利性，又避免配合间隙过大导致的传动晃动与噪音；第三是齿轮的总宽度，也就是轮毂的轴向长度，决定了轴上安装位的轴向预留尺寸，同时要匹配相邻零件的轴向位置，避免装配后出现轴向窜动或者与其他零件发生干涉。

　　设计过程中，齿形参数的选择充分考虑了通用互换性，采用标准模数设计，可与同模数、同压力角的标准齿轮直接啮合配对，无需定制特殊参数的配对零件，降低了设备后期维护的配件采购成本。轮齿的齿面粗糙度设计满足常规传动的润滑要求，可适配油脂润滑或者稀油飞溅润滑的场景，在额定转速下运转时，齿面能够形成稳定的润滑油膜，减少啮合过程中的齿面磨损，延长零件的使用寿命。辐板与轮缘、轮毂的连接处均设置有过渡圆角，避免截面突变导致的应力集中，提升齿轮在交变载荷下的疲劳强度，减少长期运转过程中出现辐板开裂的风险。

　　在实际工况应用中，这类齿轮通常布置在传动链的中低速段，比如小型皮带输送机的滚筒驱动端、包装设备的送料机构传动端、小型农机的行走传动段，这类场景对传动的平稳性有一定要求，但不需要承受极端的重载或者冲击载荷，该结构的齿轮完全能够覆盖这类场景的使用需求。相比斜齿轮，直齿圆柱齿轮在运转时不会产生轴向力，因此传动轴的支撑结构不需要额外配置承受轴向载荷的推力轴承，简化了支撑结构的设计，降低了整个传动组件的成本与装配复杂度，对于布局紧凑、成本敏感的中小型机械设备来说是非常合适的传动零件选择。

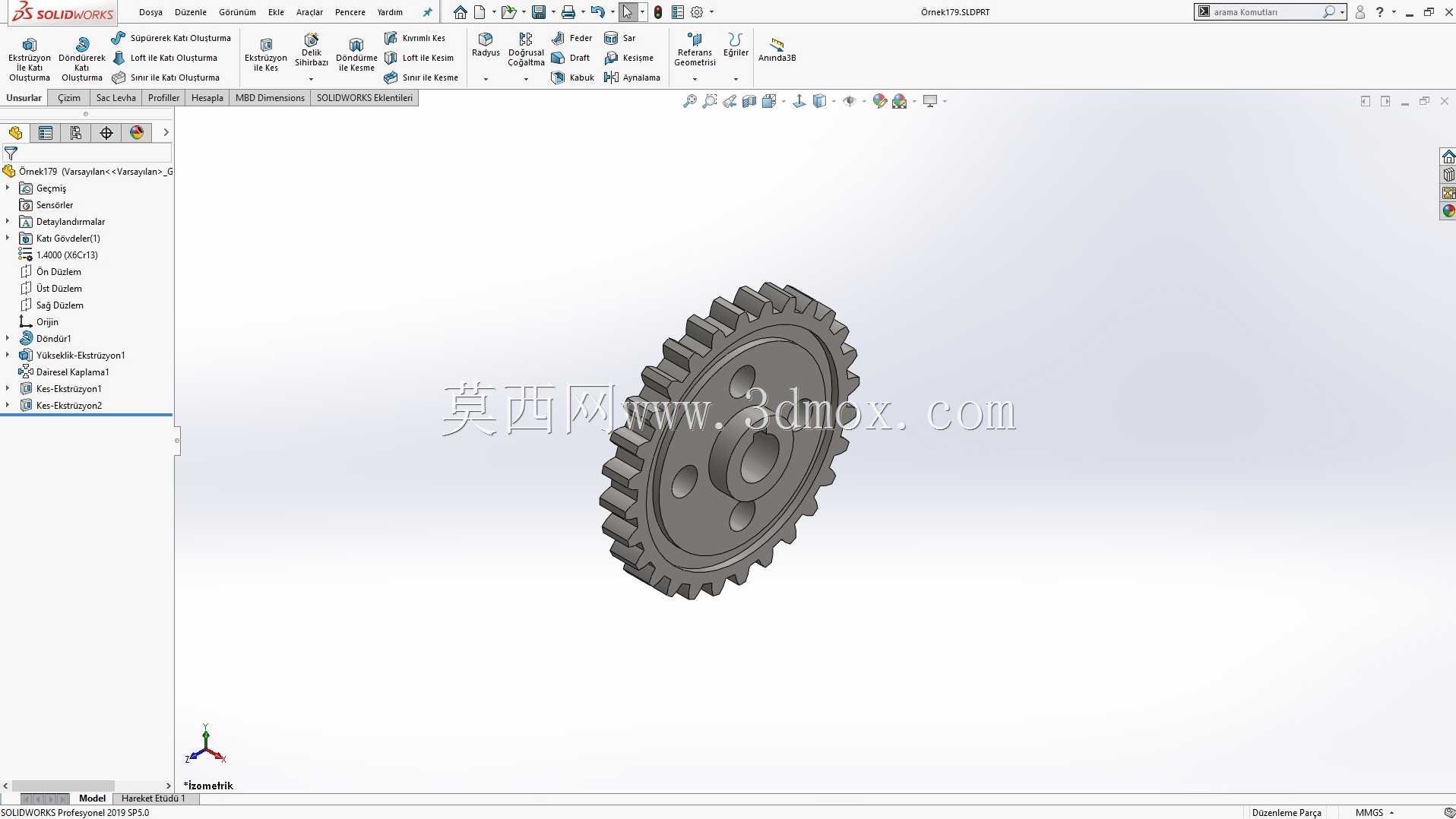

　　建模过程中，齿形部分通过渐开线方程生成精确的齿廓曲线，保证齿形的精度符合啮合要求，避免齿形误差导致的传动卡顿、噪音过大或者局部磨损过快的问题；减重孔与安装孔的位置采用圆周阵列的方式均匀分布，保证轮体的动平衡性能，避免高速运转时因为质量分布不均产生振动，影响整个传动系统的稳定性。所有的棱边都做了微小的倒角处理，既去除加工过程中产生的毛刺，避免装配时划伤操作人员，也减少了零件边缘的应力集中，提升零件的结构可靠性。
