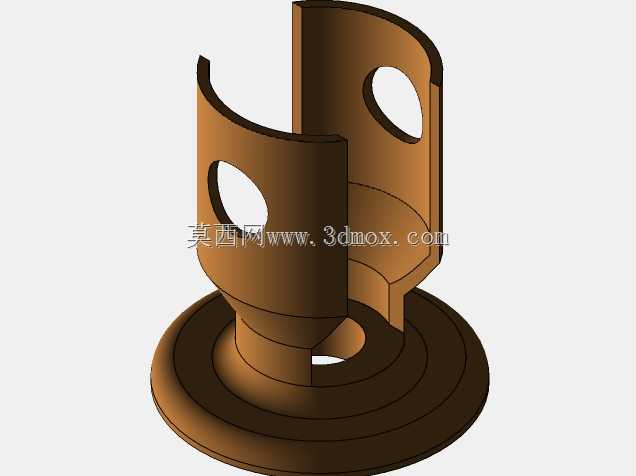

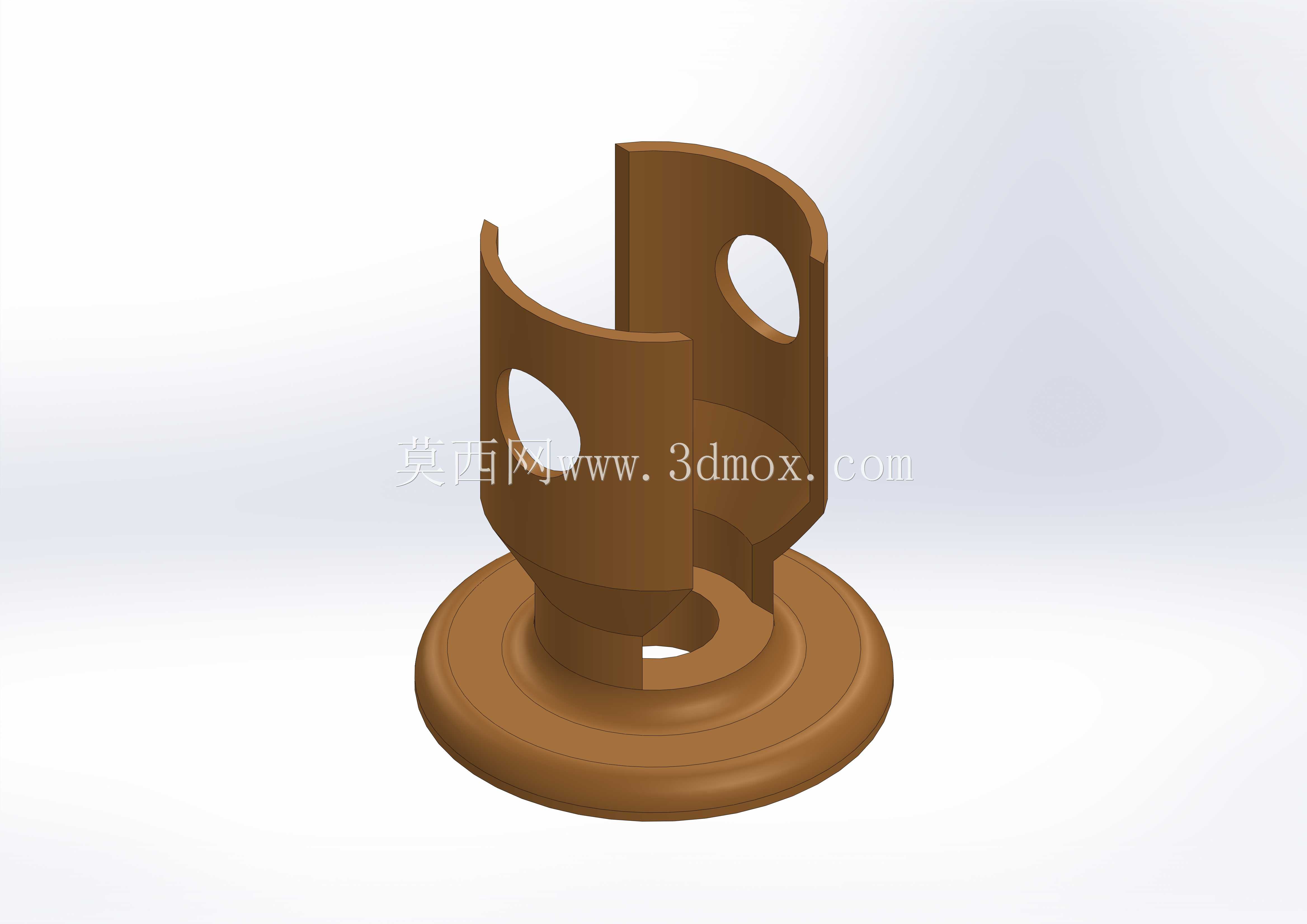

带法兰底座开口式圆柱连接支撑座

　　这款带法兰底座的开口式圆柱支撑连接件，在轻工输送、小型物料分拣设备、非标工装台架的搭建场景中应用十分广泛，主要承担立柱段的衔接、侧向辅件挂载以及底部定位固定的功能，区别于常规封闭式轴套支座，其侧壁开设的对称缺口与圆孔结构，能够适配多方向的管线穿过、拨杆嵌入或者卡扣式附件的快速安装，无需额外在支座本体上二次钻孔加工，能有效缩短现场装配的调整周期。从实际使用的工况来看，这类支座常被用在料道侧边的挡料杆固定、小型传感器支架的转接、设备防护栏的立柱底部连接位置，底部的圆盘法兰能够分散立柱传递的竖向载荷，避免安装面局部压强过大导致的板材变形，尤其是在采用薄铝板或者亚克力板作为设备台面的场景下，宽边法兰的接触面积优势会更加明显，

　　不需要额外加装加厚垫片就能满足安装强度要求。设计阶段首先要匹配的是安装边界约束，底部法兰的外径需要适配常用的铝型材端面安装孔距，法兰上预留的中心通孔要和立柱的内孔保持同轴度，确保穿线或者内六角锁紧工具能够顺利通过，侧壁的开口槽并非随意开设，槽的宽度要对应常用的圆钢挡杆直径，槽边做的小圆弧过渡是为了消除应力集中，避免设备运行过程中受侧向冲击时槽口位置出现开裂。侧壁上的两个对称圆孔，位置刚好对应立柱内部的锁紧螺母安装高度，装配时可以直接通过圆孔伸入扳手拧紧锁紧螺钉，不需要将整个支座拆开操作，大幅降低了后期维护调整的难度。支座上部的分段式开口结构，是为了适配不同直径的插接立柱，当插入的立柱直径存在微小公差时，

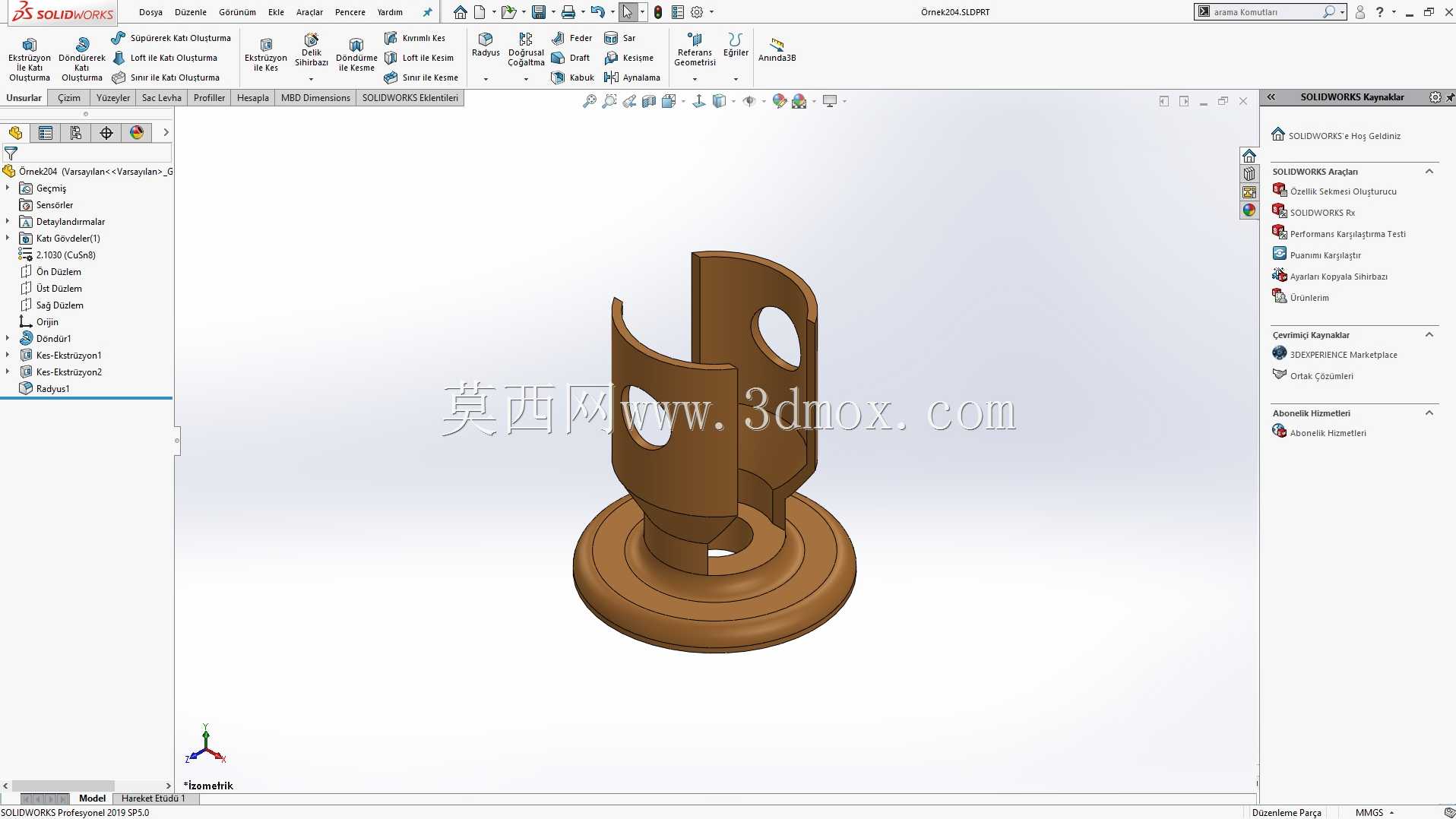

　　开口处的弹性变形能够抱紧立柱表面，配合侧面的紧定螺钉可以实现双重固定，防止设备运行过程中立柱出现转动或者下滑。从尺寸匹配的角度来说，这类支座的整体高度要控制在安装空间的竖向余量范围内，法兰的厚度需要满足M5或者M6安装螺钉的沉头深度要求，不能让螺钉头突出法兰表面影响安装平整度，侧壁的开孔位置要避开法兰的安装螺钉孔位，防止两个方向的螺钉在内部出现干涉。实际建模过程中，首先要确定底部法兰的安装孔分布圆直径，确保和常用的40系列、50系列铝型材的端面孔位完全对齐，之后向上拉伸圆柱主体段，在主体段上绘制开口轮廓时要注意保留足够的壁厚，避免抱紧立柱时出现结构断裂，侧壁的圆孔要做倒角处理，防止穿线时刮破线缆绝缘层，所有的棱边都做了0.

　　5mm的小圆角，既可以去除加工毛刺，也能避免装配时划伤操作人员。这类零件在实际生产中多采用尼龙或者POM材质注塑加工，也有部分采用铝合金压铸成型的版本，不同材质对应的壁厚设计会有细微调整，尼龙材质的版本壁厚可以适当加厚，利用材料本身的弹性提升抱紧力，铝合金版本则需要在开口处预留紧定螺钉的安装凸台，保证螺纹连接的强度。在设备装配时，首先将法兰底座通过螺钉固定在安装台面，之后将上部立柱插入支座的中心孔，调整到需要的高度后拧紧侧面的紧定螺钉，需要安装侧向附件时，可以直接将附件的插销卡入侧壁的开口槽，或者通过圆孔穿入销轴实现铰接连接，整个装配过程不需要复杂的工装，单人即可完成操作。针对有清洁要求的食品输送设备场景，这类支座的外表面全部做圆弧过渡，没有清洁死角，能够避免物料残渣堆积，符合食品加工设备的卫生设计要求，在半导体设备的小型工装架上使用时，还可以在支座表面做阳极氧化处理，提升表面硬度和抗腐蚀能力，适配洁净车间的使用要求。
