带法兰安装座阶梯式螺纹连接轴

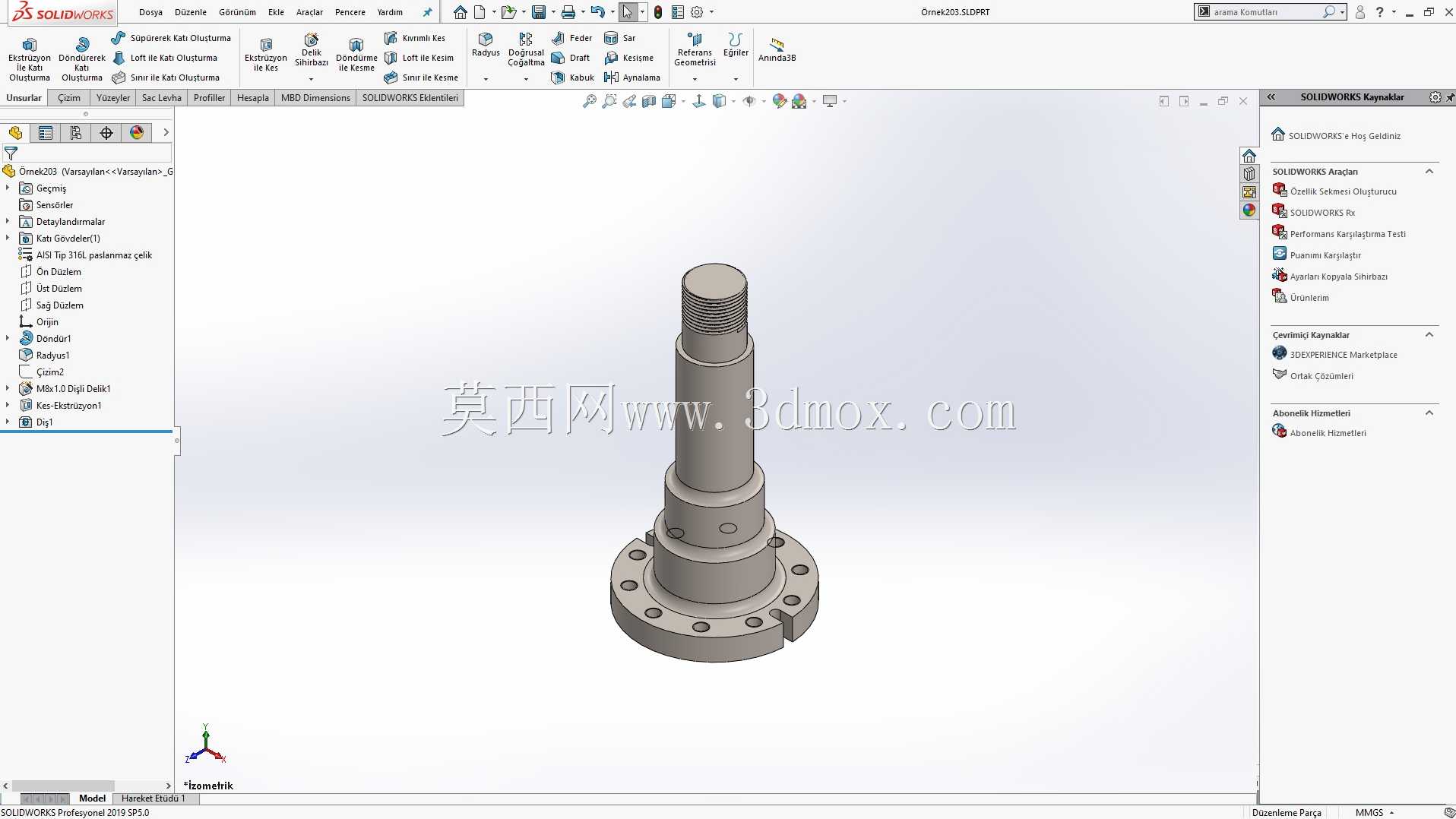

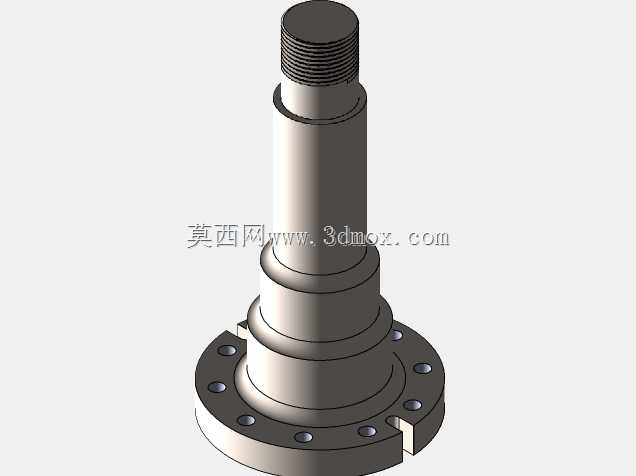

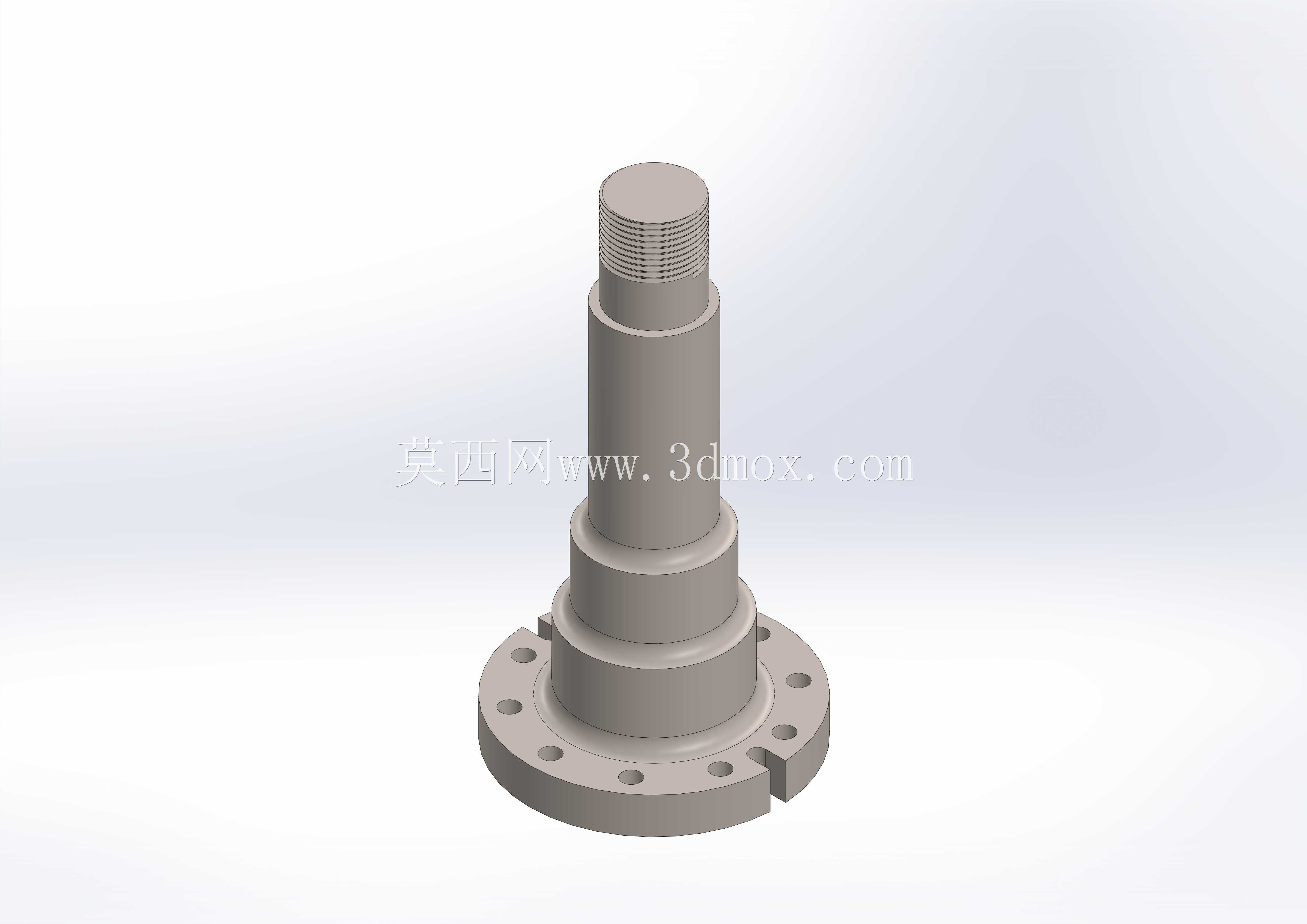

　　该轴类零件采用阶梯式轴身搭配底部法兰安装盘的整体结构，顶端设置外螺纹段用于配套锁紧螺母实现轴向定位，可有效限制轴上装配零件的轴向窜动，保障传动过程中零件的位置精度。轴身各段直径沿轴向逐级变化，不同直径的轴段分别承担不同功能：靠近顶端的小直径轴段可用于安装轴承、密封件等回转支撑类零件，中间过渡轴段可适配传动轮、联轴器等动力传递部件，靠近法兰的大直径轴段则承担主要的载荷传递作用，阶梯结构的轴肩可直接作为轴上零件的轴向定位面，无需额外加装定位套，简化装配流程的同时提升定位可靠性。

　　底部法兰盘采用圆形结构，沿圆周方向均匀分布多个螺栓安装通孔，同时法兰盘边缘设置有定位缺口，安装时可先通过缺口与设备基座上的定位凸台配合实现周向预定位，再穿入紧固螺栓完成固定，这种定位方式可避免轴在承受扭矩时法兰连接出现松动，同时能保证轴的回转中心与安装基座的孔位同轴度，降低装配时的找正难度。法兰盘与轴身采用一体化结构设计，相比分体式焊接或键连接的法兰轴，一体化结构消除了连接界面的应力集中点，可承受更大的径向载荷与扭矩载荷，适合中高载荷的传动工况。

　　从实际应用场景来看，这类带法兰的阶梯轴可用于中小型减速机的输出轴端，直接通过法兰连接工作机的输入部件，省去额外的联轴器安装空间，缩短传动链的整体长度；也可作为机床主轴箱内的传动轴，通过法兰端固定在箱体侧壁，轴身各段分别安装齿轮、轴承等部件，实现动力的换向与转速传递；还可用于自动化输送设备的辊筒驱动轴，法兰端固定在输送线机架上，轴端安装驱动链轮带动辊筒回转，实现物料的输送作业。

　　设计过程中，各轴段的直径差需根据轴上零件的安装顺序与定位需求确定，轴肩的高度需满足对应零件的轴向定位要求，同时要预留密封件、轴承的安装间隙，避免装配时出现干涉。法兰盘上的螺栓孔分布圆直径需匹配对应安装基座的孔位尺寸，螺栓孔的直径要适配常用的紧固螺栓规格，定位缺口的尺寸公差需严格控制，保证与基座凸台的配合间隙在合理范围内，避免安装后轴出现偏斜。轴身各段的同轴度、圆柱度公差需根据回转精度要求设定，顶端螺纹段的螺纹精度要满足锁紧螺母的配合要求，防止螺纹松动导致轴上零件移位。

　　安装边界方面，该轴的轴向安装空间需覆盖轴身总长度加上顶端锁紧螺母的装配空间，径向安装空间需大于法兰盘的最大外径，保证法兰盘能够顺利放入基座的安装位；装配时需先将轴上的轴承、齿轮等零件从轴的顶端依次套入，靠紧对应轴肩后再将法兰盘贴合到基座安装面，完成定位后拧紧紧固螺栓，最后在顶端螺纹段安装锁紧螺母并锁紧，装配过程中需注意避免敲击轴身和法兰盘的配合面，防止表面出现损伤影响装配精度。日常使用中，需定期检查法兰螺栓的紧固状态以及轴端螺纹的锁紧情况，在轴承安装位置定期补充润滑脂，降低轴颈的磨损速度，延长零件的使用寿命。
