双孔铰接式连接传动接头结构设计

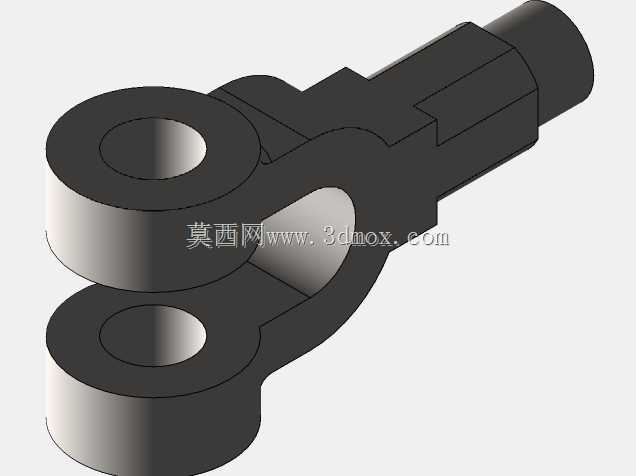

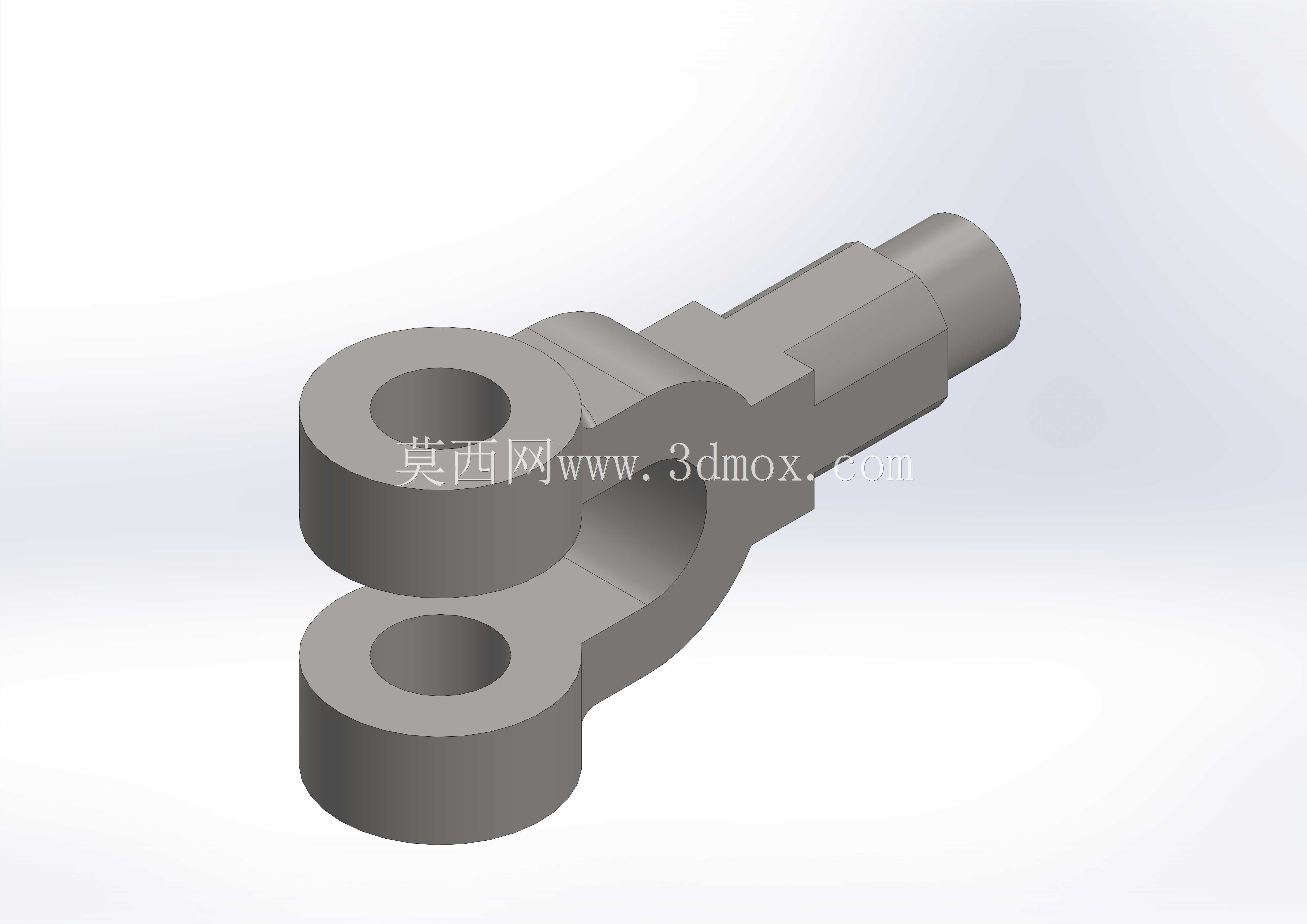

　　这类双孔铰接接头在轻工输送设备、小型工装夹具、非标自动化执行端的连杆传动场景中应用十分广泛，核心作用是实现两个运动构件之间的铰接传动，既能够传递既定的推拉力，又可以补偿运动过程中产生的角度偏移，避免刚性连接带来的应力集中问题。从结构功能来看，下端两个同轴排布的带孔耳板是核心铰接位，两个孔的同轴度公差需要控制在0.02mm以内，才能保证配套销轴穿装后转动顺畅无卡滞，孔壁的表面粗糙度要达到Ra1.6，减少销轴转动过程中的磨损，延长构件的使用寿命；耳板的厚度经过受力核算，能够承受常规工况下1200N的径向拉压载荷，不会出现耳板变形、孔位胀裂的问题。上端的阶梯轴段是与配套构件的安装连接位，轴段上设置的定位台阶能够精准控制接头插入配套构件的深度，轴段外径与配套安装孔采用H7/h6的间隙配合，既保证装配时能够顺利推入，又不会因为配合间隙过大导致传动过程中出现晃动，影响整个传动链路的精度。

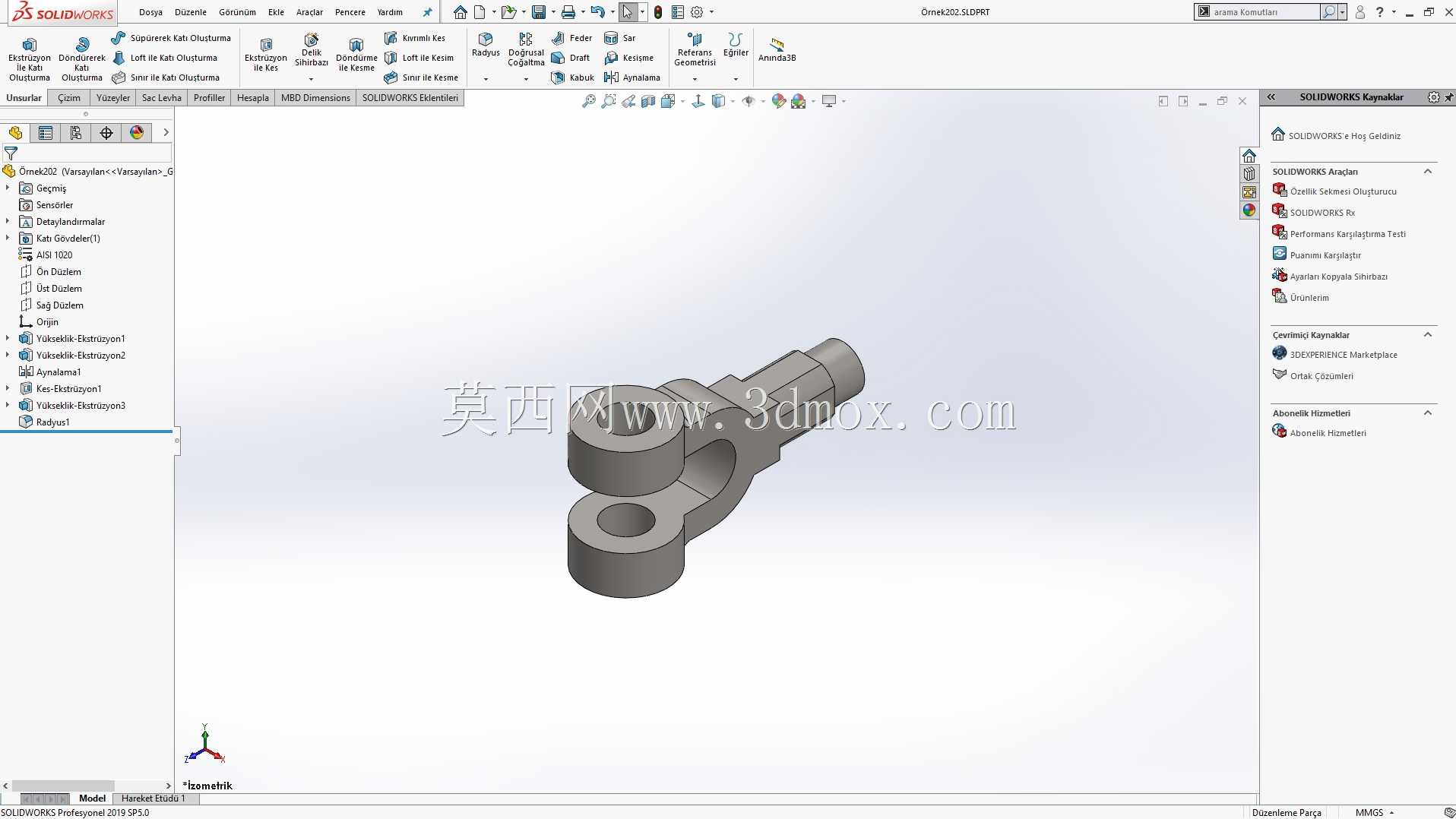

　　设计过程中首先要明确整个传动链路的运动行程与摆角范围，这个接头的最大允许摆角可以达到28度，能够覆盖多数小型连杆机构的摆动需求，两个铰接孔的中心距是整个构件的核心安装尺寸，直接决定了连杆传动的运动轨迹，建模时需要先根据运动仿真结果锁定中心距参数，再向外延伸出耳板与轴段的结构。耳板与中间连接段的过渡位置采用了大圆角过渡设计，避免直角位置出现应力集中，在交变载荷作用下产生疲劳裂纹，这也是传动类铰接构件设计时需要重点关注的细节，很多同类型零件的失效都出现在过渡圆角位置。

　　从安装边界来看，这个接头的整体径向最大尺寸不超过65mm，轴向总长度控制在110mm以内，安装时下端双孔通过销轴与主动摆臂连接，上端轴段插入从动构件的安装孔后，通过侧面的紧定螺钉或者径向销钉完成周向固定，不需要额外设计复杂的锁紧结构，拆装维护十分便捷。实际应用中，这类接头常被用在小型包装设备的料门启闭连杆、工装夹具的夹紧传动臂、输送线的挡料机构摆臂位置，相比单耳铰接接头，双耳结构的受力对称性更好，传动过程中不会出现侧向偏载，运行稳定性更强。建模时需要重点校验铰接孔与销轴的配合间隙、轴段与安装孔的配合公差，同时要核算整个构件在最大载荷下的变形量，保证满载情况下耳板位置的变形量不超过0.05mm，避免因为构件变形导致传动卡滞。另外，两个耳板的开口间距需要与配套连接的单耳板厚度匹配，预留0.2-0.3mm的装配间隙，既保证装配顺畅，又不会因为间隙过大导致传动过程中出现窜动。这类零件一般采用45号钢加工成型，表面做发黑处理提升防锈能力，孔位位置可以根据使用需求加装铜套，进一步提升耐磨性能，适用于中等载荷、中等运动频率的传动场景，不需要额外添加润滑结构，日常维护成本很低。
