带外螺纹中空阶梯轴类连接件结构设计

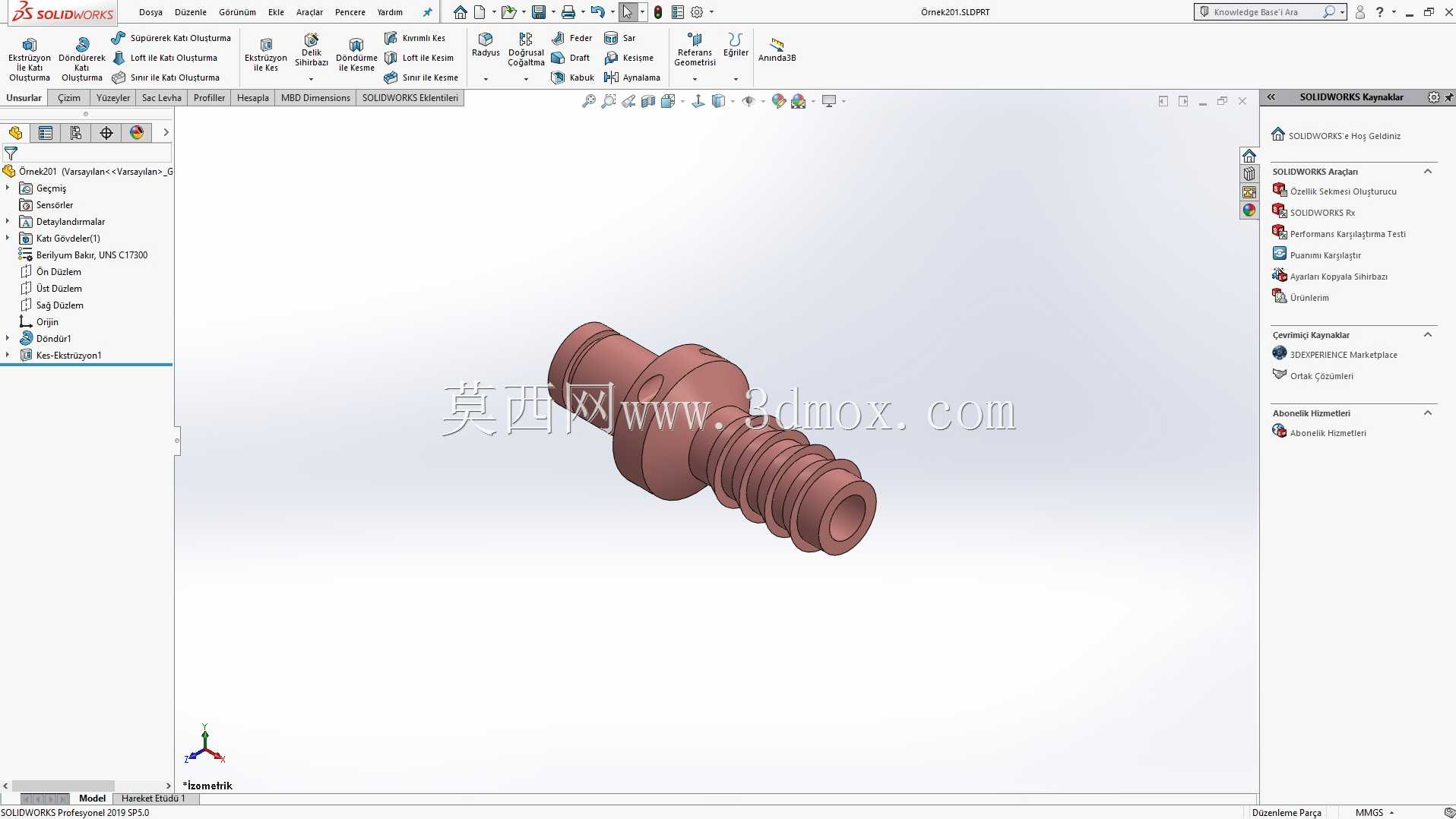

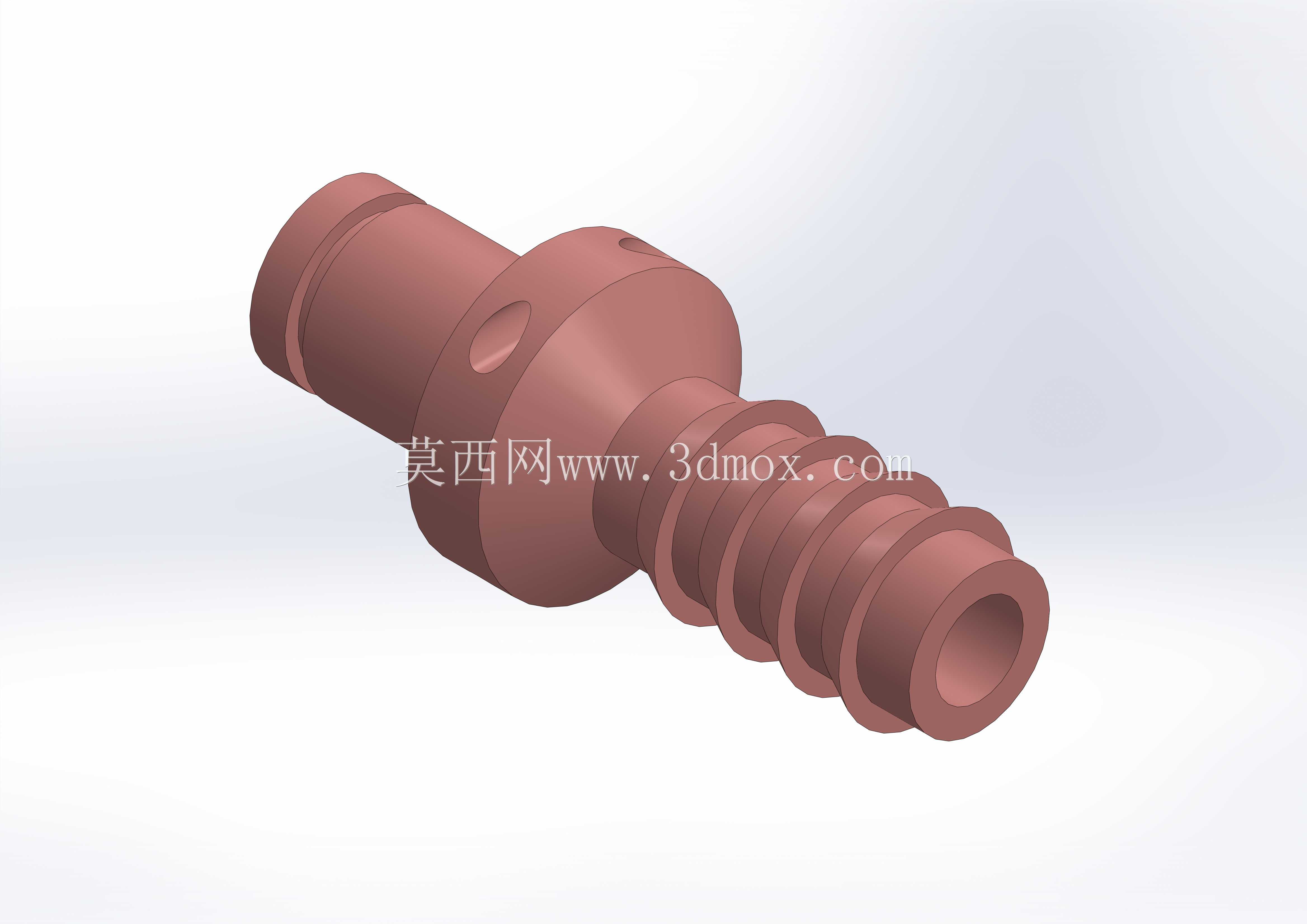

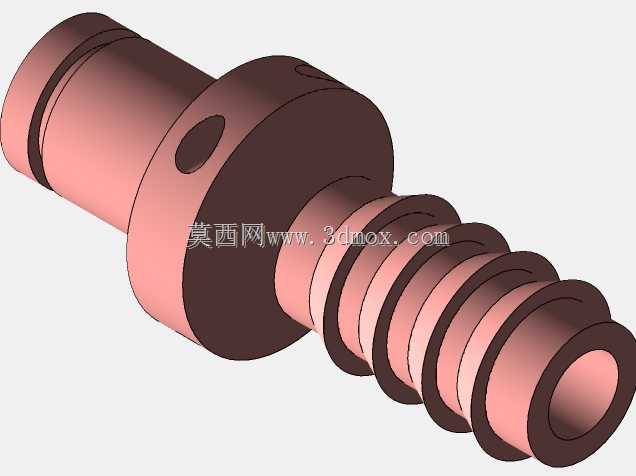

　　这类带外螺纹的中空阶梯轴件，在流体通路配套的机械结构里应用十分广泛，常见于气动回路、低压润滑系统的管路对接部位，也可作为小型执行机构的传动衔接构件，承担介质导通与轴向定位的双重作用。从结构设计逻辑来看，整体采用阶梯变径布局，左端光轴段做了环形凹槽设计，主要用于安装轴用密封圈或者卡簧，实现轴向的限位固定，避免装配后出现轴向窜动，光轴段的外径公差一般取h7级，和配套的安装座孔做间隙配合，保证装配时的顺畅性，同时控制径向晃动量在允许范围内。中间的凸缘盘结构是整个零件的轴向定位基准，装配时凸缘的端面会和安装基座的贴合面紧密接触，承担轴向的压紧力，凸缘上预留的小凹坑是工艺定位孔，用于车削、磨削加工时的装夹找正，也可作为装配时的周向防转定位点，

　　和配套的定位销配合，避免零件工作时出现周向转动。右侧的梯形外螺纹段是核心的连接结构，采用梯形牙型而非普通三角螺纹，主要是考虑到该部位既要承担连接紧固的作用，部分工况下还需要传递小扭矩的轴向进给动作，梯形螺纹的牙根强度更高，耐磨性能更好，反复拆装也不容易出现滑牙问题，螺纹段的末端做了倒角处理，方便装配时和配套的内螺纹件快速对中，避免螺纹牙被磕碰损伤。零件整体采用中空贯通设计，内孔的直径根据导通介质的流量需求确定，内壁做了粗糙度控制，减少流体通过时的阻力，也避免杂质在内壁台阶处积存，对于有密封要求的工况，内孔和外圆的同轴度需要控制在0.02mm以内，防止装配后出现偏心导致的密封圈偏磨泄漏问题。在安装边界方面，需要重点确认几个尺寸：

　　左端光轴段的插入深度要和安装座的孔深匹配，保证凸缘端面能完全贴合；螺纹段的有效旋合长度要满足连接强度要求，一般不小于螺纹公称直径的1.2倍，对于有振动的工况，还需要配套防松垫圈或者螺纹胶，避免工作过程中螺纹松动；零件整体的轴向总长要预留0.1到0.2mm的压缩余量，保证装配后凸缘端面能被有效压紧，不会出现间隙。设计这类零件的时候，还要考虑工况的载荷特性，如果是用于有压力的流体通路，要根据工作压力核算中空部位的壁厚，避免受压出现变形；如果是用于传动衔接，要核算螺纹段和光轴段的抗扭强度，确定合适的材料和热处理工艺，比如常用的45号钢调质处理，或者不锈钢材质用于有腐蚀的流体工况。另外，零件上的所有过渡棱角都做了圆角处理，避免应力集中，

　　尤其是阶梯变径的位置，圆角半径一般取0.5到1mm，既可以减少加工时的应力集中，也能避免装配时划伤操作人员或者配套的密封件。在实际选型替换的时候，除了核对各段的外径、长度尺寸，还要确认螺纹的牙型、螺距和原有零件一致，内孔的通径满足流量要求，凸缘的外径和安装位的沉孔尺寸匹配，才能保证替换后可以正常使用，不会出现装配干涉或者密封失效的问题。
