带周向防滑凸筋的旋钮式密封端盖结构

　　这类带周向防滑凸筋的旋钮式端盖，日常在小型流体管路、低压罐体、手持设备的端口密封场景里出镜率极高，不需要额外工具就能徒手完成拆装，是民用设备、小型工业装置里兼顾密封性能与操作便捷性的常用结构。从实际使用场景来看，它既可以用在小型储液罐的加注口、家用净水设备的滤瓶端盖，也能适配小型气动回路的调压端口、户外便携设备的电池仓密封端，甚至部分实验室小型反应装置的端口密封也会采用同类结构，核心就是解决无工具场景下的快速启闭与密封需求。

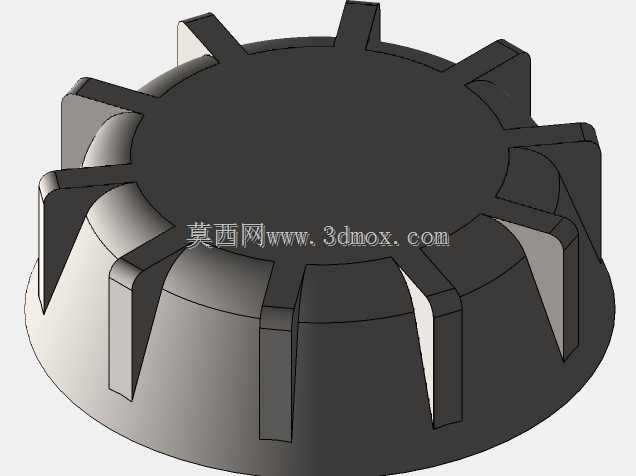

　　设计这类结构的时候，首先要平衡的是手拧操作的施力效率与端盖本身的结构强度。周向均匀分布的凸筋不是随意排布的，首先要匹配成年人手指的施力角度，凸筋的径向突出高度控制在3-5mm区间，过高会导致端盖脱模难度增加，同时凸筋根部容易出现应力集中，长期拧动后出现崩边；过低则无法提供足够的摩擦力，手上沾有少量水渍、油污的时候容易出现打滑，无法施加足够的拧紧力矩。凸筋的数量一般设置在8-12个，这个区间既能保证任意角度下手指都能接触到至少两个凸筋，不会出现拧到一半找不到施力点的空程，也不会因为凸筋过密导致模具加工难度上升，同时相邻凸筋之间的凹槽不会积存过多污渍，日常清洁更方便。

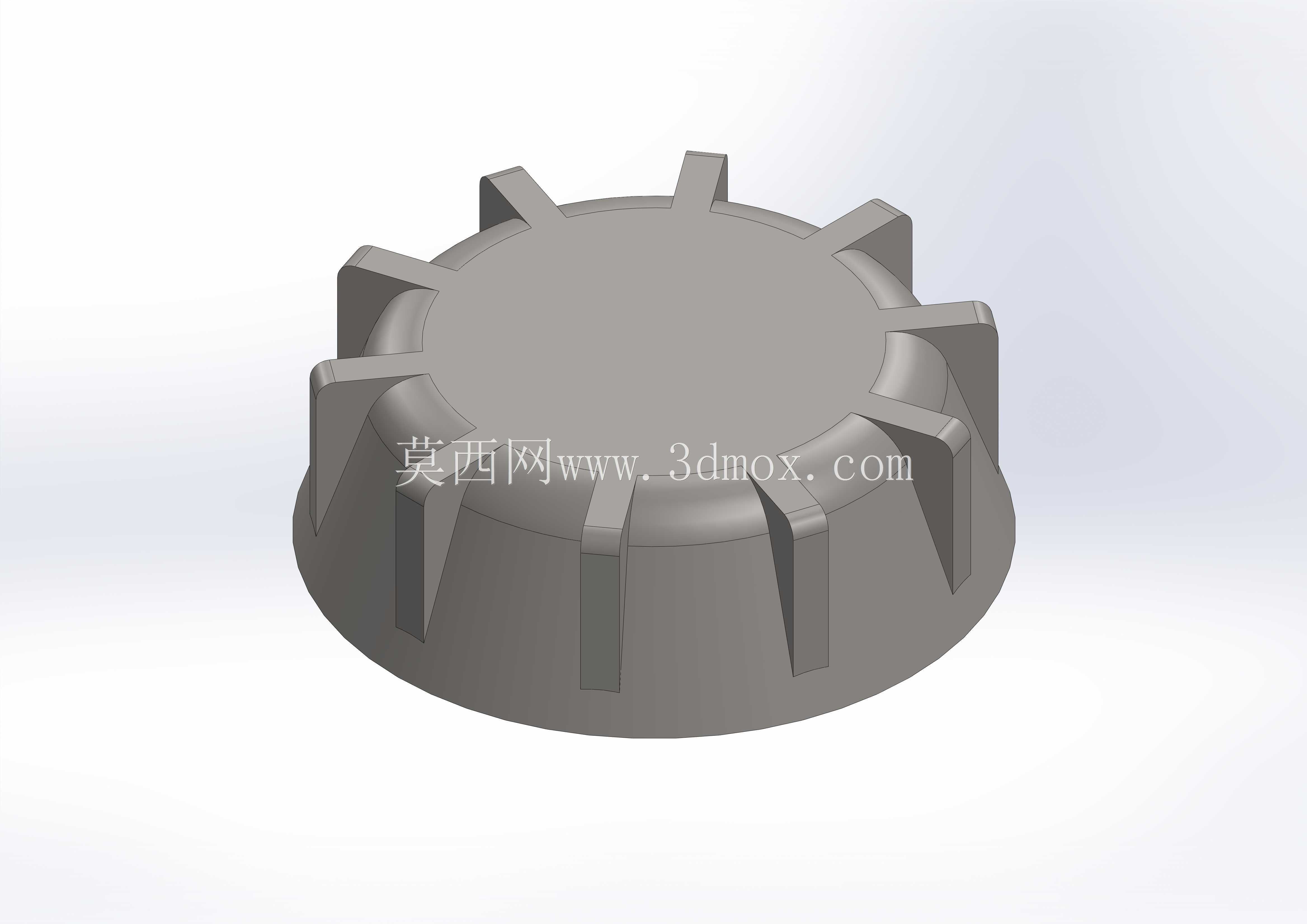

　　端盖的主体采用锥台过渡结构，从顶部的平面向下逐渐扩大直径，这个结构一方面是为了匹配端口的密封圈安装空间，端盖内侧会预留环形的密封槽，用来放置O型密封圈或者平垫片，锥台结构能让端盖在拧紧过程中逐渐压紧密封圈，实现径向与轴向的双重密封，避免出现渗漏；另一方面锥台的斜面能引导端盖与端口对中，徒手安装的时候不需要刻意对准螺纹，顺着斜面就能顺利旋入，降低无工具安装的对位难度。端盖顶部的平面做了轻微的下沉处理，避免日常堆放、搬运过程中顶部平面被剐蹭磨损，同时如果需要做标识、刻印型号的话，下沉的平面能保护标识不会被摩擦掉，长期使用也能保持标识清晰。

　　从安装边界来看，这类端盖的配合螺纹一般采用细牙螺纹，相比粗牙螺纹，细牙螺纹的螺距更小，拧紧相同角度的情况下轴向进给量更小，能更精准地控制密封圈的压缩量，避免压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足导致密封失效。端盖的最大外径要比配合端口的外径大8-10mm，给手指施力留出足够的空间，不会出现拧动的时候手指被端口周边的结构卡住的情况。凸筋的轴向高度要覆盖整个锥台区域，从靠近顶部平面的位置一直延伸到端盖的下边缘，这样不管是用指尖拧动最后半圈，还是用整只手握住端盖大力拧紧，都能有足够的摩擦接触面，不会出现施力打滑的问题。

　　在结构强度校核上，凸筋与端盖主体的连接位置做了R0.5-R1mm的圆角过渡，避免直角连接带来的应力集中，毕竟手拧的时候如果用力过大，凸筋根部是最容易出现开裂的位置，尤其是采用PP、ABS这类常用工程塑料制作的时候，圆角过渡能大幅提升结构的抗冲击性能，即使偶尔用工具辅助拧紧，也不会出现凸筋断裂的问题。端盖内侧的密封槽深度要比密封圈的线径小0.5-0.8mm，这样拧紧之后密封圈能保持合适的压缩率，既保证密封效果，又不会因为摩擦力过大导致拧动的时候阻力太大，徒手操作费力。另外端盖的下边缘做了轻微的倒角处理，安装的时候不会刮伤端口外壁的漆面或者镀层，也不会在拧动的时候割伤操作人员的手。

　　实际选型的时候，这类端盖不需要额外的紧固件，完全依靠螺纹配合与密封圈实现密封与固定，拆装效率比螺栓紧固的端盖高很多，日常维护、更换内部耗材的时候不需要携带扳手等工具，徒手就能操作，非常适合需要频繁开启的端口位置。同时周向的凸筋结构相比滚花结构，模具加工更简单，注塑成型的时候脱模更容易，生产良率更高，成本也更低，而且凸筋的防滑效果比细密的滚花更好，即使戴薄手套操作也能顺利拧动，不会出现打滑的问题。在长期使用的场景下，这类结构的磨损主要出现在螺纹配合面与密封圈位置，端盖本身的凸筋结构只要没有受到外力撞击，基本不会出现损坏，使用寿命能满足大部分民用与普通工业场景的需求。
