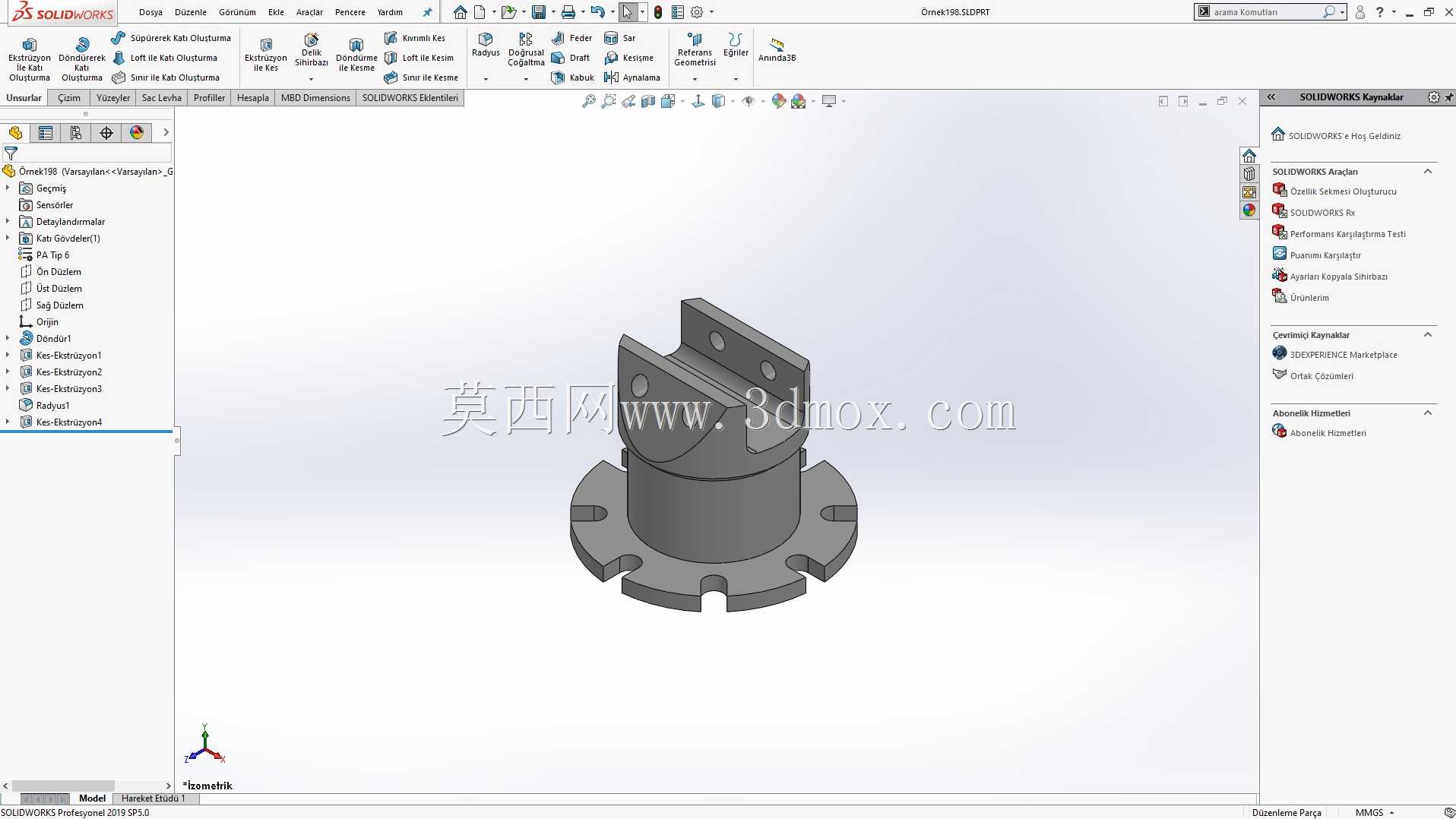

带法兰底座双耳铰接支撑连接座

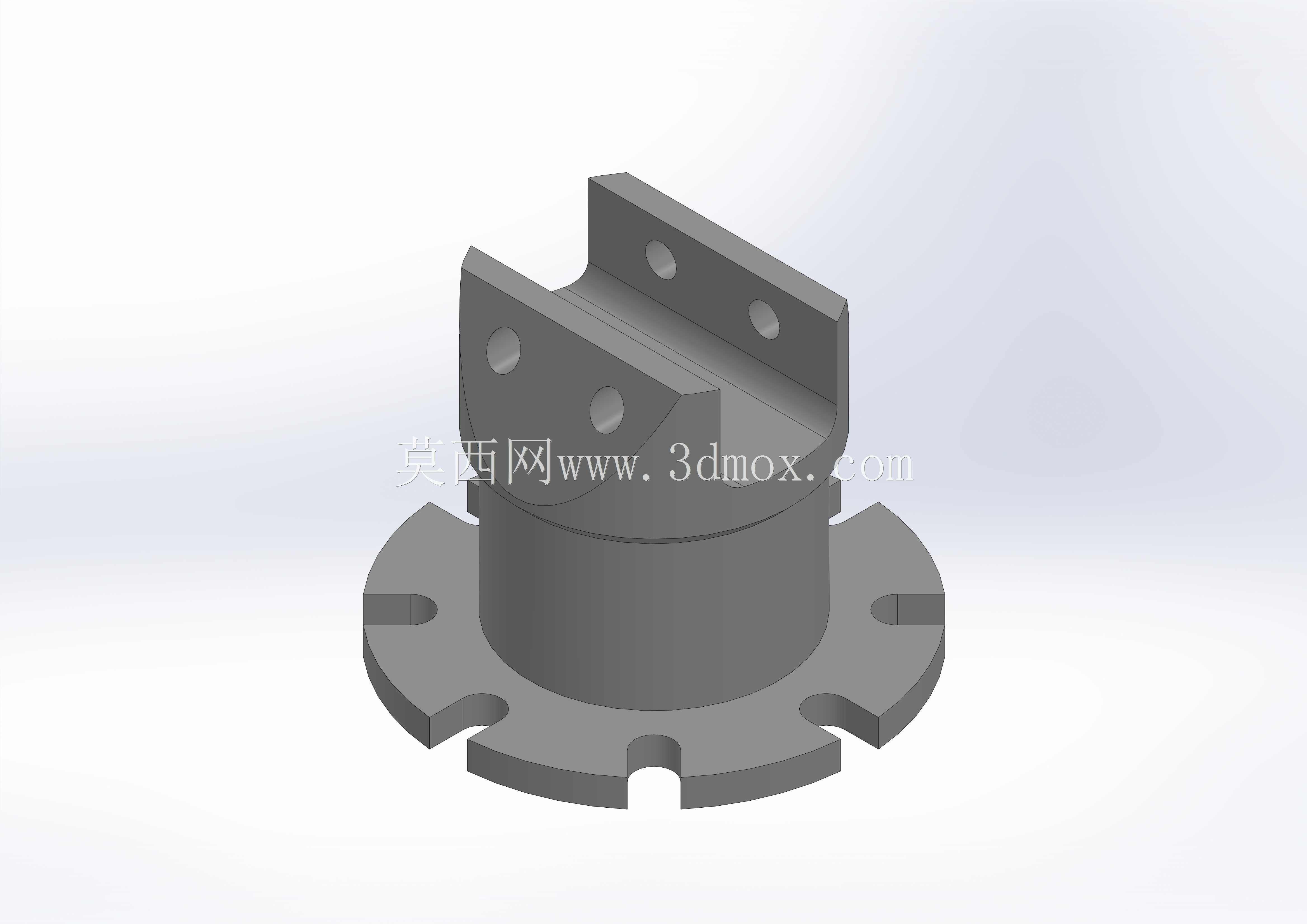

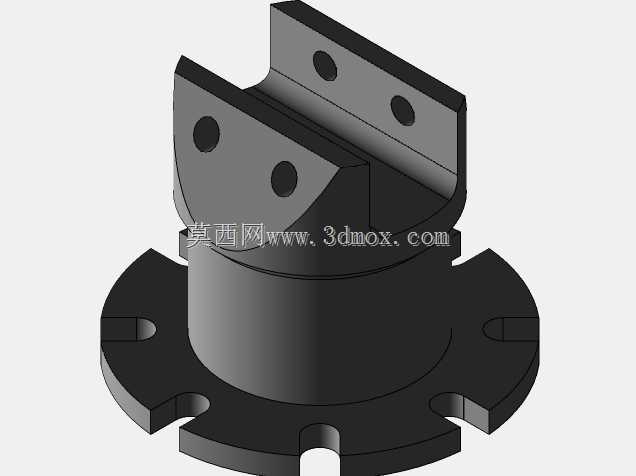

　　该零件属于机械传动与支撑系统中的典型铰接连接构件，主要应用于需要实现小幅摆动、角度自适应调整的重载支撑场景，常见于工程机械臂架铰接点位、自动化生产线工装夹具的角度调节基座、物流输送设备的侧挡导向支撑座、农业机具的挂接连接端等位置，核心作用是实现两个部件之间的铰接传动，同时承担径向与轴向的复合载荷，避免连接点位出现应力集中导致的结构失效。从结构设计逻辑来看，零件下部采用带缺口的圆形法兰底座，法兰边缘均匀分布四个半圆开口式安装槽，这种槽式安装结构相比圆孔安装具备更大的装配公差余量，现场安装时无需精准对齐孔位即可快速穿入螺栓完成固定，尤其适配需要现场调试调整安装角度的作业场景，法兰底座的厚度经过载荷校核，

　　能够在承受上部铰接结构传递的倾覆力矩时，避免底座出现翘曲变形，法兰与上部筒体的衔接位置做了大圆角过渡处理，可有效分散应力集中系数，降低交变载荷下的疲劳断裂风险。上部的双耳铰接结构采用对称式平行立板设计，每块立板上预留两个同轴铰接孔，双孔设计相比单孔铰接具备更高的抗扭转能力，能够承受铰接部件摆动过程中产生的侧向扭力，避免铰接轴出现弯曲变形，立板与中间筒体的连接位置同样设置了三角加强筋结构，筋板厚度与立板厚度保持一致，在不额外增加过多整体重量的前提下，大幅提升立板的结构刚度，防止重载下立板向外张开导致铰接孔同轴度超差。中间的筒体段作为上下结构的传力过渡段，采用等直径空心圆柱结构，相比实心结构可有效降低零件整体重量，

　　同时空心内腔可预留穿线、加注润滑脂的通道，适配部分需要内置走线或者定期润滑铰接点位的使用需求，筒体的外径与法兰直径的比例经过优化，既保证传力路径的平缓过渡，也避免法兰直径过大造成安装空间的浪费。从安装边界尺寸来看，法兰底座的最大外径适配常规的100mm规格安装基面，四个安装槽的中心距适配M10规格的固定螺栓，上部双耳立板的间距适配厚度20mm以内的铰接对接件，铰接孔直径适配直径12mm的标准铰接销轴，整体安装高度控制在120mm以内，可在紧凑的安装空间内完成布置，不会与周边其他零部件产生运动干涉。设计过程中重点考虑了零件的加工工艺性，法兰底座的安装槽可通过铣削一次加工成型，上部铰接孔可采用一次装夹同轴钻铰完成，

　　保证两个孔位的同轴度公差控制在0.02mm以内，避免铰接轴安装后出现卡滞、偏磨的问题，所有外露棱边均做了C1倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能够减少应力集中点，提升零件的疲劳使用寿命。在实际工况使用中，该连接座可配合铜套、自润滑轴承使用，铰接孔内预装衬套后，可降低铰接摆动过程中的磨损量，当衬套磨损到极限尺寸时仅需更换衬套即可，无需整体更换连接座，大幅降低后期维护成本，法兰底座的安装槽结构也方便后期维护时快速拆卸调整，无需完全拆下固定螺栓即可微调连接座的周向角度，适配现场工况变化后的调整需求。
