多安装位钣金折弯固定支架结构

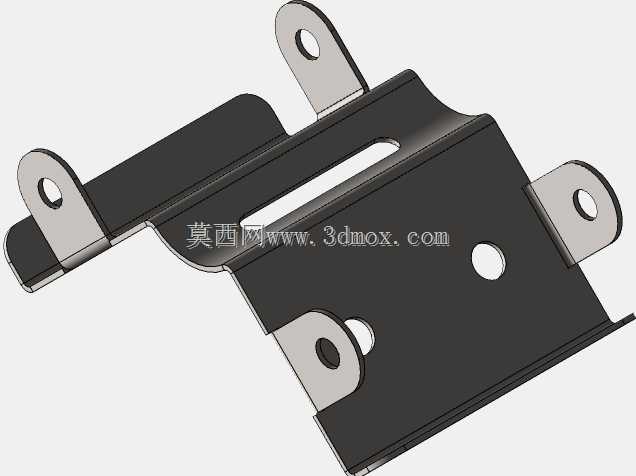

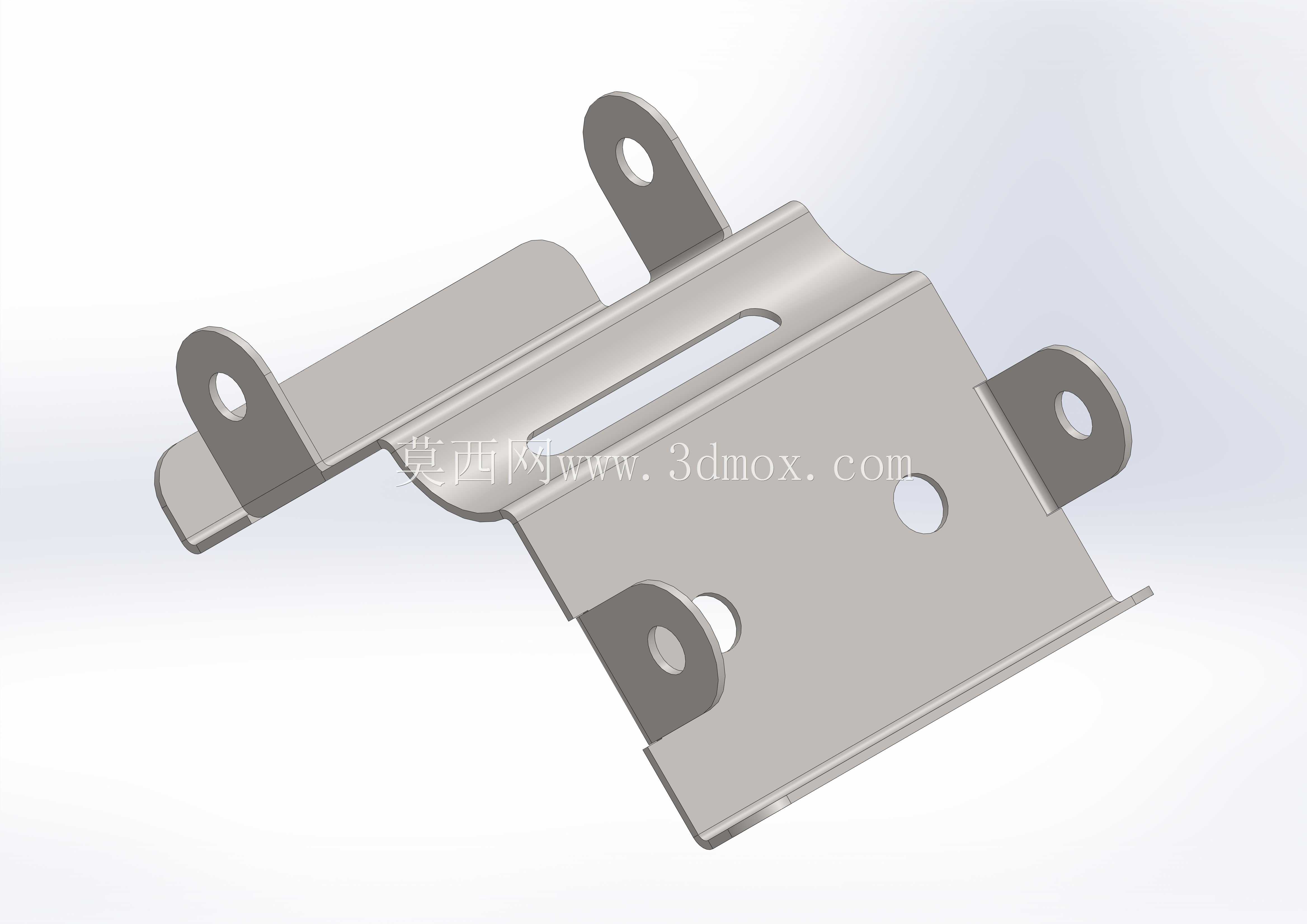

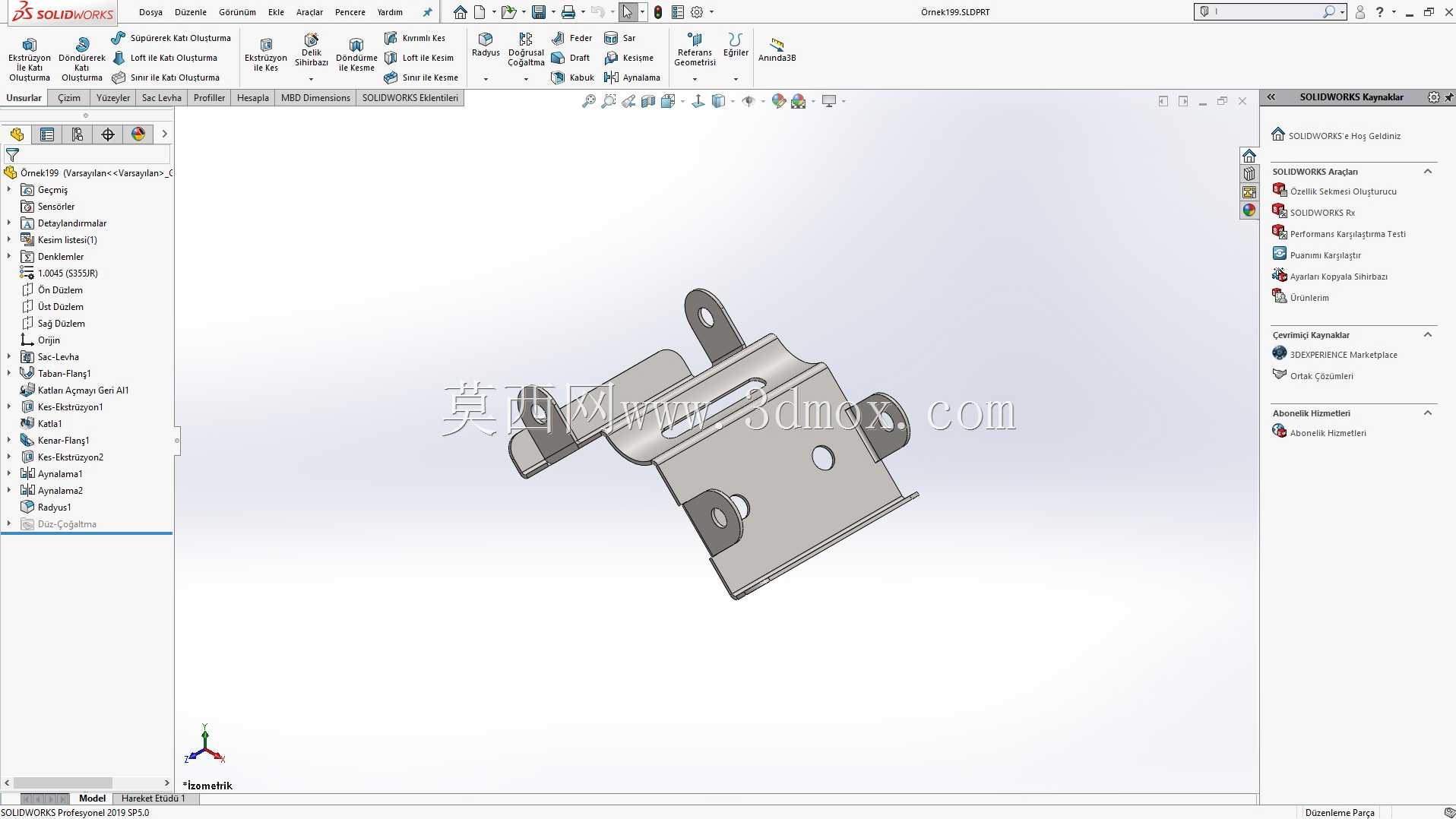

　　该钣金支架属于设备内部的承载连接类构件，常见于小型工业电控设备、车载附属组件、商用电器的内部安装场景，主要作用是为内部功能模块提供稳定的安装基准，同时抵消设备运行过程中产生的小幅振动，避免功能模块出现移位、连接松脱的问题。从结构设计来看，整体采用冷轧钢板冲压折弯成型，没有额外的焊接拼接结构，所有成型工序都可以通过冲压模具连续完成，量产阶段的加工一致性较好，单件加工成本可控，适合批量配套使用。支架主体为带翻边的平板结构，翻边高度根据板材厚度做了适配调整，既可以提升整体的结构刚性，避免平板区域在受力后出现翘曲变形，又能在安装时为手部或工装提供操作避让空间，不会出现边缘割手的问题。四个方向延伸出的带孔安装耳，

　　每个耳片上的安装孔都做了同轴度公差约束，孔位边缘做了去毛刺处理，避免安装时螺丝孔位错位、刮伤螺丝镀层的问题；其中三个耳片为单圆孔设计，适配M4或M5规格的标准紧固件，剩余一个耳片为腰型孔设计，预留了0.8mm的安装调节余量，可以抵消装配过程中的累计公差，降低对配套安装面的加工精度要求。主体平板区域预留的长条形避让槽，主要是为了穿过配套组件的接线束或者定位凸台，避免安装时出现线束挤压、组件无法贴合的问题，平板中心的单圆孔可用于辅助定位或者穿装小型固定件，进一步提升连接的可靠性。设计过程中，折弯内角做了与板材厚度匹配的圆角处理，避免折弯处出现应力集中导致的开裂问题，所有外露边缘都做了压毛边处理，不需要后续额外的打磨工序。从安装边界来看，

　　支架整体的投影尺寸适配100mm见方的安装空间，安装耳的伸出长度控制在15mm以内，不会占用过多的设备内部空间，整体成型后的平面度公差控制在0.2mm以内，能够保证配套安装的功能模块与支架表面完全贴合，不会出现局部悬空的问题。在实际选型使用时，需要根据承载的模块重量选择对应厚度的板材，常规1.2mm厚度的冷轧钢板材质即可承载2kg以内的功能模块，若承载重量更大，可以更换1.5mm或2.0mm厚度的板材，同时对应调整折弯模具的间隙，保证折弯尺寸的一致性。该支架的结构没有复杂的曲面特征，所有特征都可以通过常规冲压工序实现，不需要特殊的加工设备，对于中小批量的生产需求，也可以采用数控折弯结合激光切割的方式加工，不需要开模即可快速产出样件，

　　适配产品研发阶段的快速迭代需求。表面处理可根据使用场景选择镀锌、喷塑或者电泳处理，在常规室内干燥环境下，镀锌处理即可满足防锈需求，若在潮湿或者有腐蚀介质的环境下使用，可以选择喷塑处理提升防护性能。安装时优先固定腰型孔位置的紧固件，调整好支架的整体位置后，再锁紧其余三个固定孔的螺丝，能够最大程度降低装配应力，避免支架长期受力出现变形。
