带双侧安装耳斜向滑槽定位连接支座

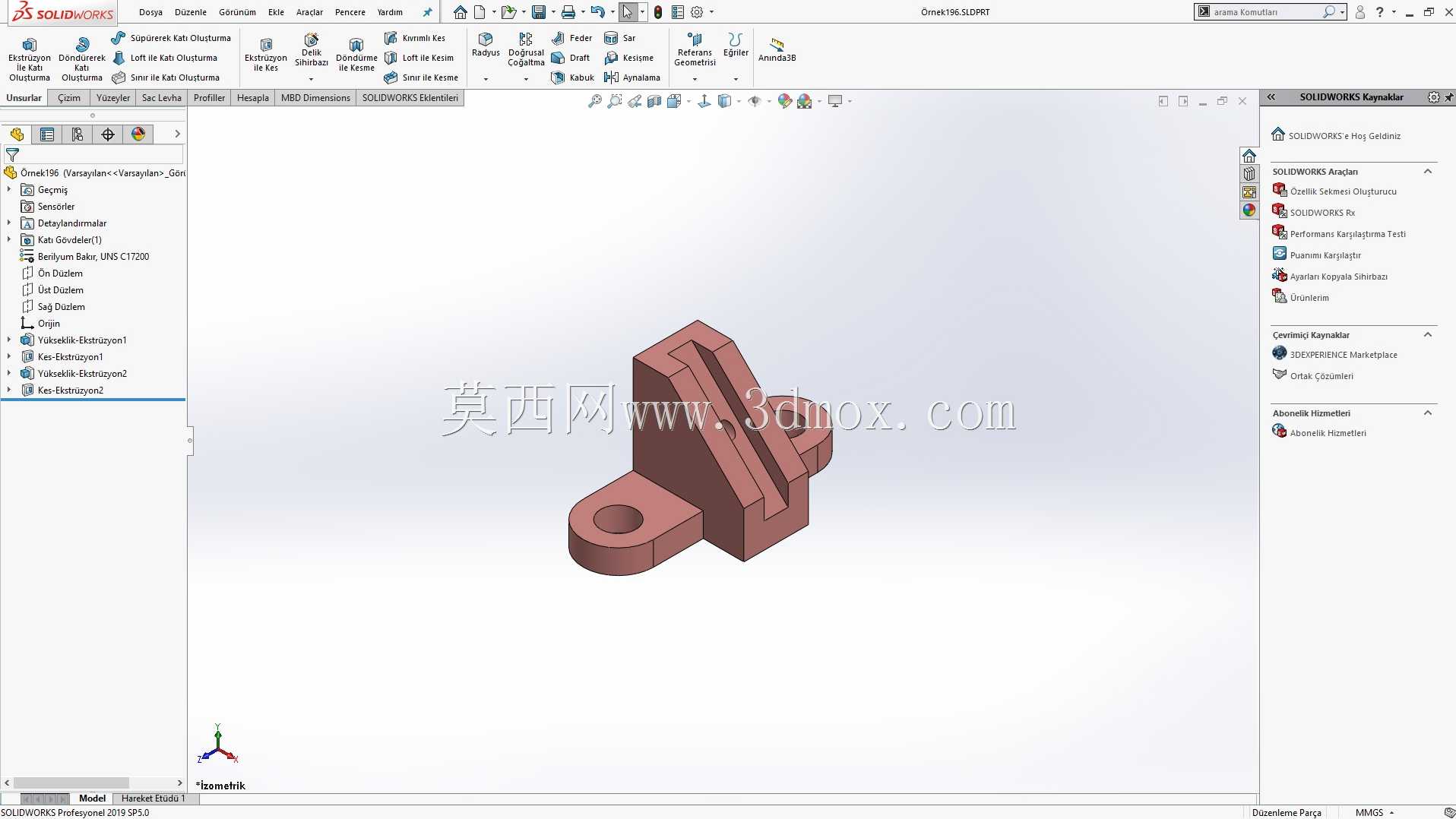

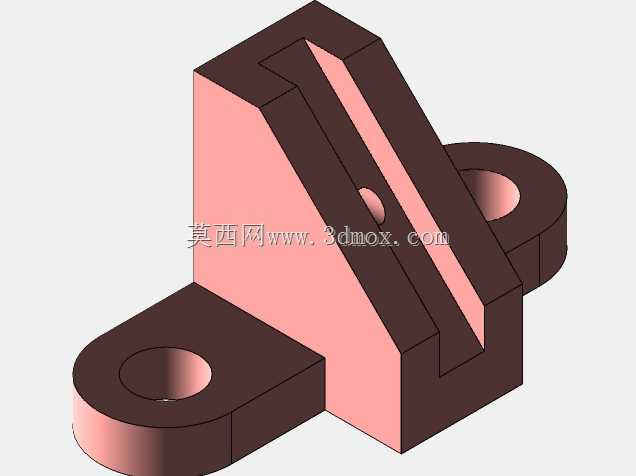

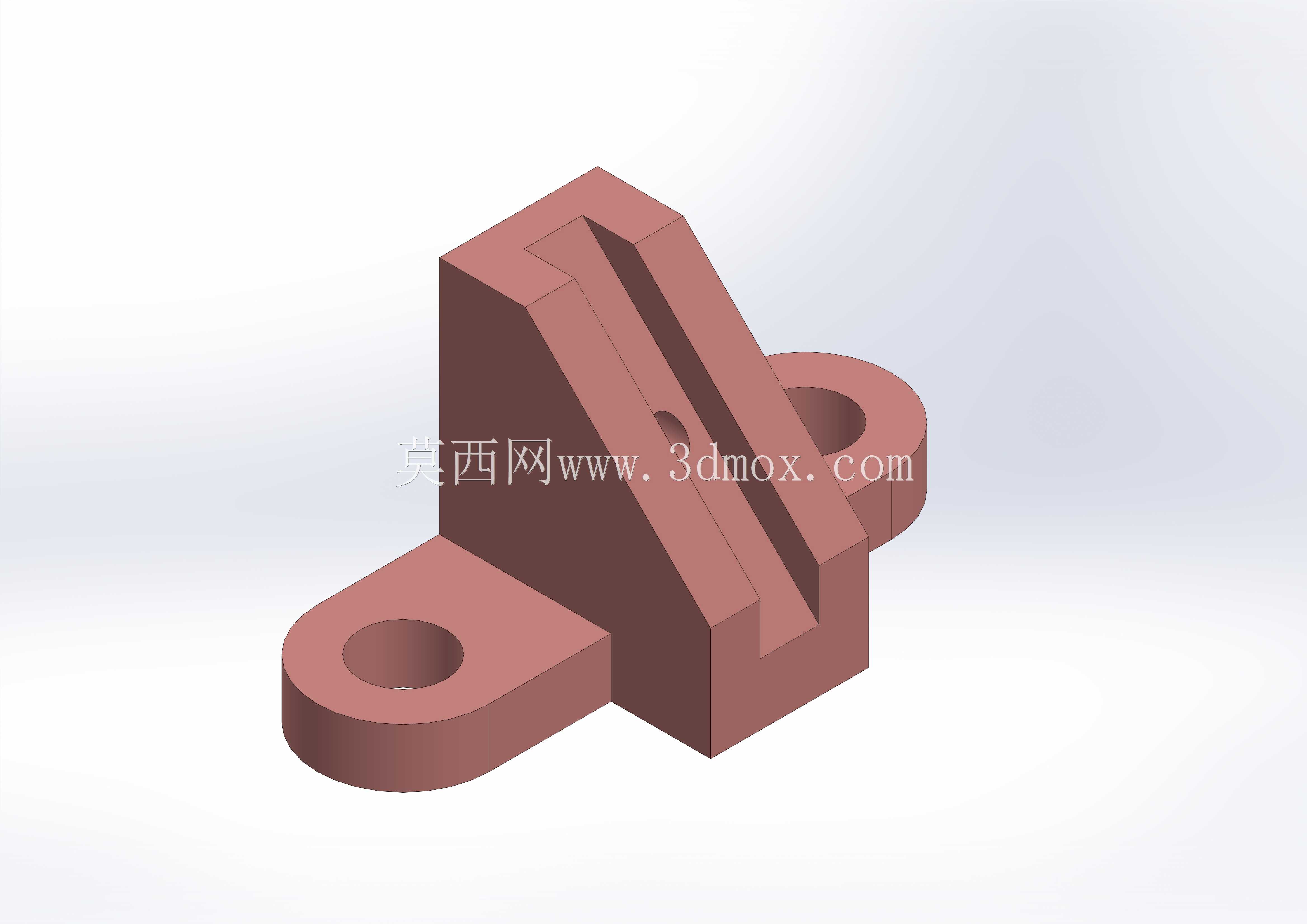

　　这款带双侧安装耳的斜向滑槽定位连接支座，是轻工输送线、小型工装夹具以及非标自动化设备工位调整环节中常用的定位连接构件，主要承担两个垂直排布部件之间的角度补偿连接、滑动导向以及载荷传递作用，在实际产线布局中，这类支座常被用在物料导向挡条的角度调整、小型检测传感器的安装位微调、以及工装板侧定位机构的支撑环节，能够适配不同工位的安装高度差与角度偏差，减少现场安装时的二次配做工作量。从结构设计逻辑来看，主体采用L型垂直支撑结构，竖直段开设通长的斜向T型滑槽，滑槽的倾斜角度经过受力校核，既能够保证滑动件在槽内的行程满足工位调整需求，又能避免竖直方向载荷直接作用在滑槽锁紧件上造成滑牙偏移；水平方向向两侧延伸出的圆形安装耳，

　　每个耳片中心开设同轴通孔，用于穿装螺栓完成支座与安装基面的固定，耳片与主体衔接位置做了圆弧过渡处理，能够消除直角处的应力集中问题，避免设备长期运行过程中受交变载荷出现衔接处断裂的情况。在安装边界方面，两个安装耳的中心距按照常用的型材安装孔距标准设计，能够直接适配市面常见的欧标2020、3030铝型材的安装孔位，不需要额外加工转接板；竖直段的滑槽宽度与常用的M5、M6方螺母尺寸匹配，滑动件可以直接通过标准T型螺栓锁紧在滑槽任意位置，调整行程覆盖支座竖直段80%的高度范围，能够满足大部分小型工位的调整需求。支座主体的壁厚经过受力测算，在承受500N以内的垂直静载荷时，形变量控制在0.02mm以内，

　　能够满足普通工装与检测工位的支撑精度要求；安装耳的厚度与主体壁厚保持一致，螺栓锁紧时不会出现耳片翘曲变形的问题，保证安装面与基面的贴合度。在实际使用场景中，这类支座可以成对使用，通过滑槽内的滑动连接块架设导向杆或者挡条，通过调整连接块在斜槽内的位置，就能改变导向件的倾斜角度，适配不同尺寸规格的物料输送导向需求，相比传统的直角固定支座，不需要额外加工角度调整垫片，现场调试效率能够提升40%以上；也可以单独作为小型气缸、传感器的安装支座使用，利用斜槽的行程补偿安装位置的加工误差，降低安装基面的加工精度要求，减少机加工成本。设计过程中，滑槽的槽口边缘做了0.2mm的倒角处理，既能够去除加工毛刺，避免安装时划伤操作人员，

　　也能引导T型螺母顺利滑入槽内，提升装配效率；主体底部与安装基面接触的平面做了铣平处理，平面度控制在0.03mm以内，保证安装后支座的竖直段与基面保持垂直，不会因为安装面不平导致滑槽导向出现卡滞。另外，支座的两个安装耳采用对称式布局，安装时不需要区分左右方向，能够减少现场物料分拣的工作量，也降低了装反的概率；滑槽的底部做了封闭处理，避免滑动件调整时从槽底滑出，也能减少加工碎屑进入槽内造成滑动卡滞的问题，在有少量粉尘的生产环境下也能稳定运行。
