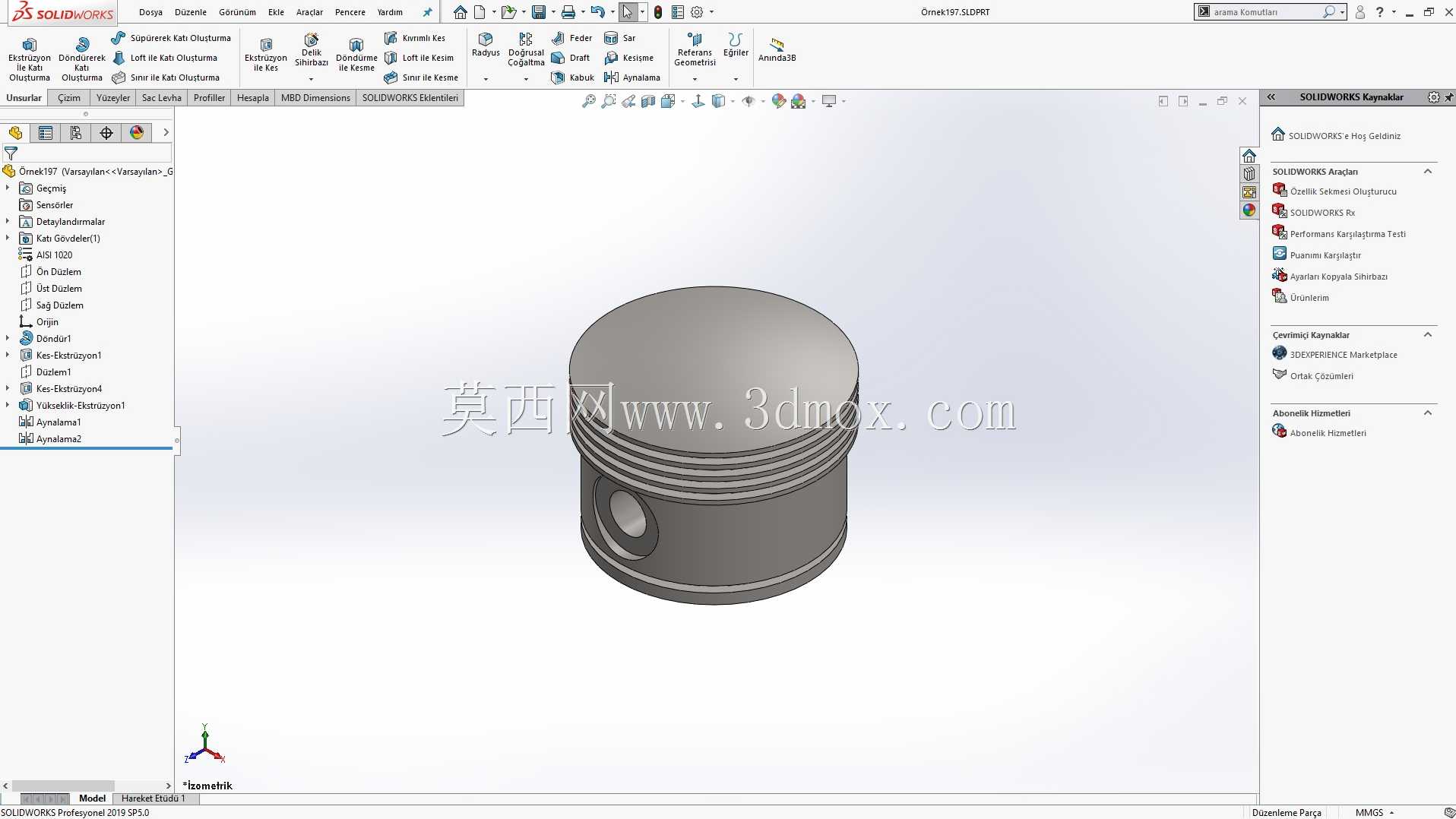

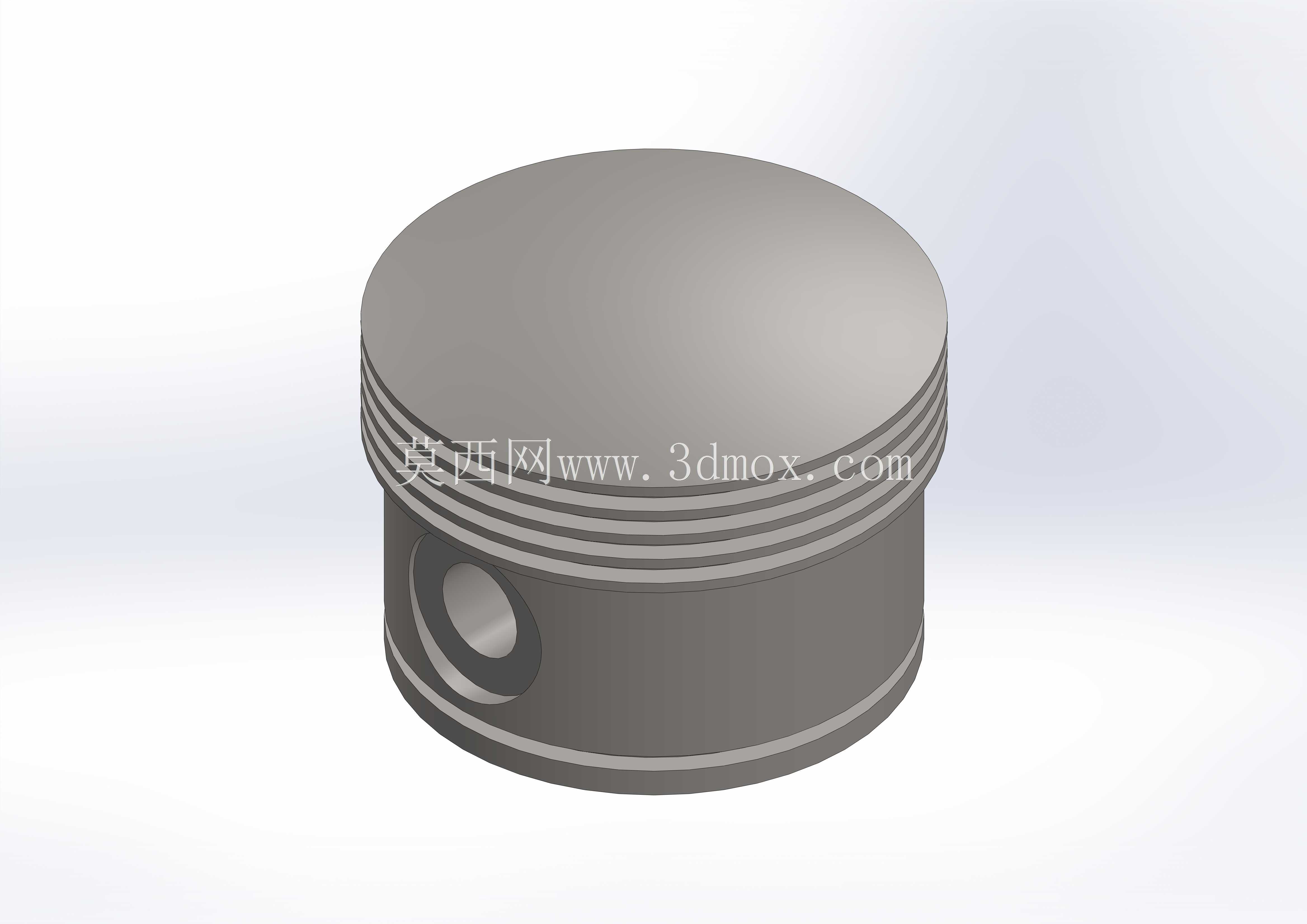

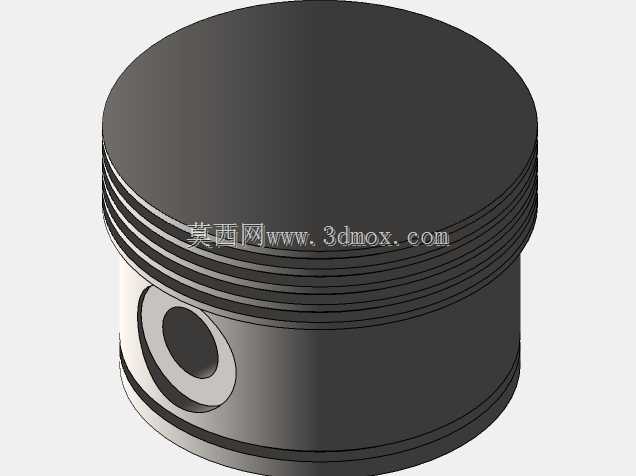

内燃机活塞结构三维设计模型

　　活塞是内燃机动力输出核心往复部件，其设计合理性直接决定发动机动力输出效率、运行可靠性与服役寿命，广泛适配于车用汽油机、柴油机、小型通用动力机械、农用机械动力单元等各类往复式内燃机场景，是动力系统中承担能量转换的关键结构件。从实际工况来看，活塞需要在高温高压的燃烧环境下做高频往复直线运动，工作过程中需要同时承受燃气爆发压力、往复惯性力、侧向侧推力的复合载荷，同时还要完成燃烧室密封、热量传导、动力传递的多重功能，因此结构设计需要同时兼顾强度、轻量化、热稳定性、密封可靠性多维度的工程要求。本次设计的活塞整体采用圆柱回转体基础构型，顶部为平整平顶结构，这类构型的优势在于加工工艺性好，顶部受热面积相对更小，能够有效降低工作过程中的热负荷积累，

　　同时平顶结构可以让燃烧室混合气形成更均匀的涡流，适配多数中小排量内燃机的燃烧室构型需求，顶部边缘做了微小的倒角过渡，避免应力集中导致的顶部边缘热疲劳开裂问题。活塞头部设置了多道环槽结构，用于安装气环与油环，环槽的尺寸精度、形位公差直接决定密封效果，气环主要作用是密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标，环槽的轴向宽度、径向深度都经过匹配计算，保证活塞环安装后有合理的侧隙与背隙，既可以让活塞环在工作温度下自由膨胀不卡滞，又能保证足够的密封贴合压力。活塞裙部作为导向承载结构，设计为椭圆形中凸变椭圆构型，常温状态下裙部截面为椭圆，长轴垂直于活塞销孔轴线方向，

　　用于抵消工作过程中活塞受热膨胀以及受侧向力产生的变形，保证工作状态下裙部与气缸壁保持均匀的贴合间隙，避免拉缸、敲缸等故障；裙部表面的型线沿轴向呈中凸形态，能够在往复运动过程中形成更好的润滑油膜，降低摩擦阻力，减少裙部与缸壁的磨损。活塞销孔采用贯穿式设计，用于安装活塞销，连接活塞与连杆，将活塞承受的燃气压力传递给连杆进而带动曲轴旋转输出动力，销孔位置设置了加强筋结构，提升销孔座的承载强度，避免高爆发压力下销孔座出现开裂变形，销孔内部加工有高精度的配合面，保证活塞销安装后有合理的配合间隙，同时可以传递稳定的载荷。从安装边界来看，活塞的外径尺寸需要与对应气缸内径保持高精度的配合间隙，间隙值需要根据材料热膨胀系数、工作温度区间精确计算，间隙过小会导致热态下活塞膨胀卡滞在气缸内，间隙过大则会导致密封不良、敲缸异响、动力下降；活塞的总长度需要匹配发动机的行程参数，保证活塞运行到上止点与下止点时，不会与气门、曲轴平衡块发生运动干涉；活塞销孔的中心距、孔径尺寸需要与选配的活塞销、连杆小头尺寸完全匹配，保证连接结构的可靠性。设计过程中需要重点考虑热变形补偿，因为活塞工作时顶部温度远高于裙部，不同位置的热膨胀量存在差异，因此结构上采用了上小下大的阶梯型外圆轮廓，同时在环槽区域设计了隔热槽结构，减少顶部热量向裙部传递，降低裙部的热膨胀量；材料选型上通常采用高硅铝合金材质，兼顾轻量化与导热性，降低往复运动的惯性力，同时提升散热效率，

　　部分高负荷机型的活塞还会在环槽部位镶嵌奥氏体铸铁耐磨镶圈，提升环槽的耐磨性能，延长活塞的使用寿命。在实际装配过程中，活塞与活塞销、活塞环的装配需要严格按照工艺要求执行，活塞销通常采用半浮式或者全浮式连接结构，全浮式结构在工作状态下活塞销可以在销孔与连杆小头内自由转动，磨损更均匀，使用寿命更长；活塞环的安装需要注意开口位置错开，避免开口对齐导致燃气泄漏，同时各道环的安装方向不能装反，否则会导致烧机油、密封失效等问题。从性能匹配角度，活塞的重量需要严格控制在公差范围内，同一台发动机的多缸活塞重量差需要控制在很小的区间内，避免因为往复质量差异导致发动机运转振动过大，影响运行平稳性；活塞的压缩高度需要精确匹配发动机的压缩比设计要求，压缩高度偏差会直接改变燃烧室容积，导致发动机压缩比偏离设计值，出现动力不足、爆震或者压缩压力不足的问题。
