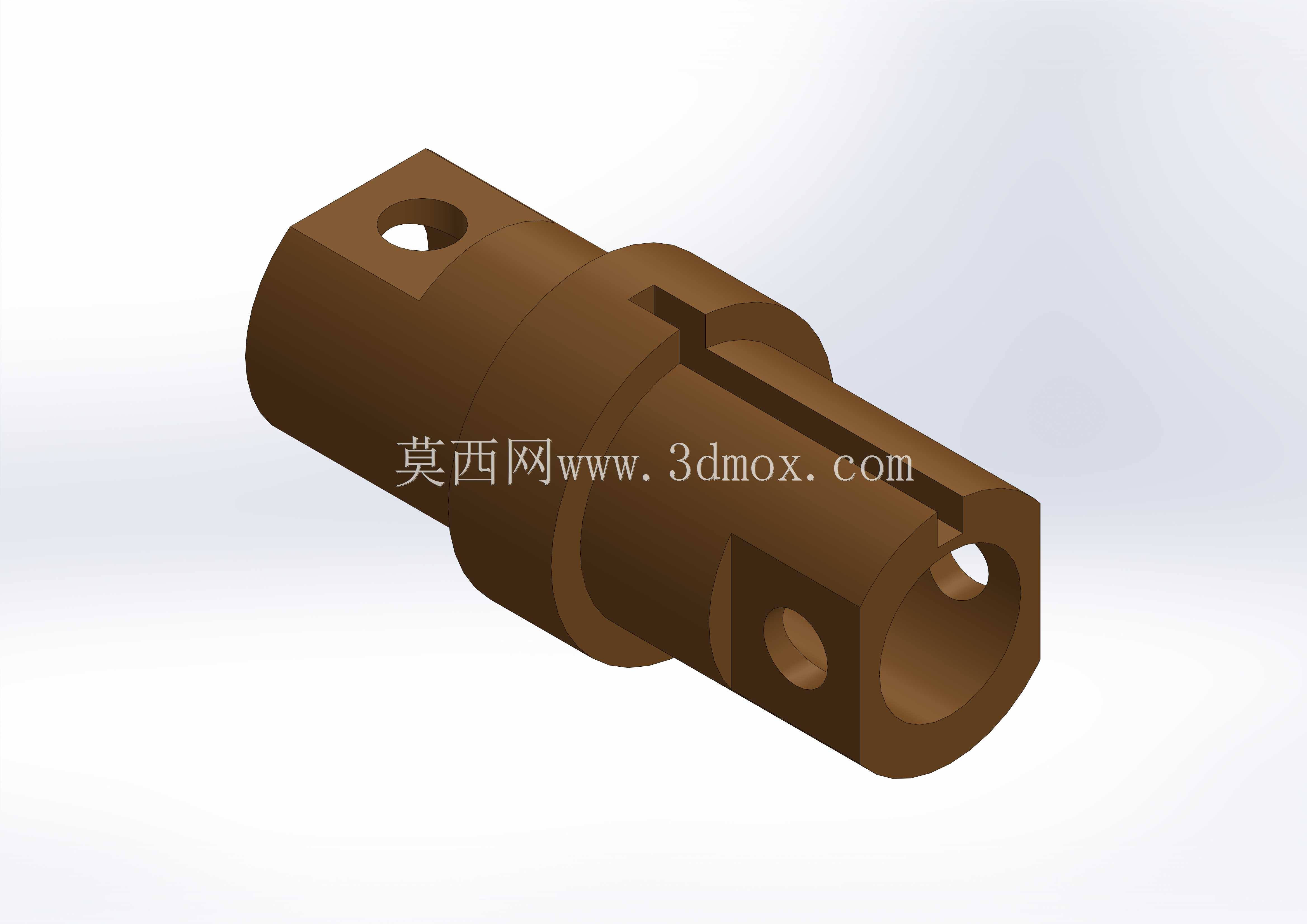

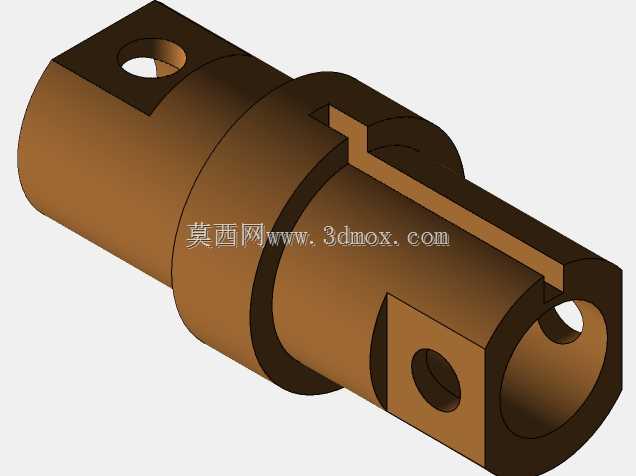

带径向销孔的开槽轴套连接构件

　　这类带径向销孔与轴向开槽的轴套构件，在中小型传动设备、轻工机械的动力传递链路中应用十分广泛，常见于包装生产线的辊筒传动端、小型输送设备的动力接驳位、非标自动化设备的轴系连接节点，主要承担两根同轴线轴段之间的扭矩传递、轴向位置限定，同时可补偿少量的轴系同轴度偏差，降低装配过程中对轴件加工精度的严苛要求。从结构设计逻辑来看，构件主体采用阶梯轴套的基础构型，不同外径的台阶面可作为轴向安装的定位基准，装配时台阶端面直接贴合相邻构件的安装面，无需额外加装定位轴套即可完成轴向位置的限定，能有效缩减轴系装配的总长度，适配安装空间紧凑的设备布局。两端加工的径向贯通销孔，用于装配圆柱销实现轴与轴套的周向固定，相比键连接的固定方式，

　　销连接的加工难度更低，在小扭矩传递场景下的连接可靠性更易保障，且拆装过程无需使用拉马等专用工具，仅需冲出销钉即可完成构件的更换，大幅降低设备运维的时间成本。构件中部开设的轴向通槽，是整个结构的核心功能设计，开槽后轴套具备一定的径向弹性变形能力，当轴件存在少量尺寸公差、或是轴系运行中出现轻微的径向窜动时，轴套可通过槽缝的微小张合自适应调整抱紧力，既避免刚性连接下应力集中导致的构件开裂，也能减少轴件与轴套配合面的磨损，延长整套传动结构的使用寿命。从安装边界来看，这类轴套的最大外径需匹配安装位的预留孔径，两端销孔的中心距需与对接轴件的销孔位置完全对应，中部开槽的宽度需控制在合理区间——槽宽过大会导致轴套刚性不足，传递扭矩时易出现变形打滑；

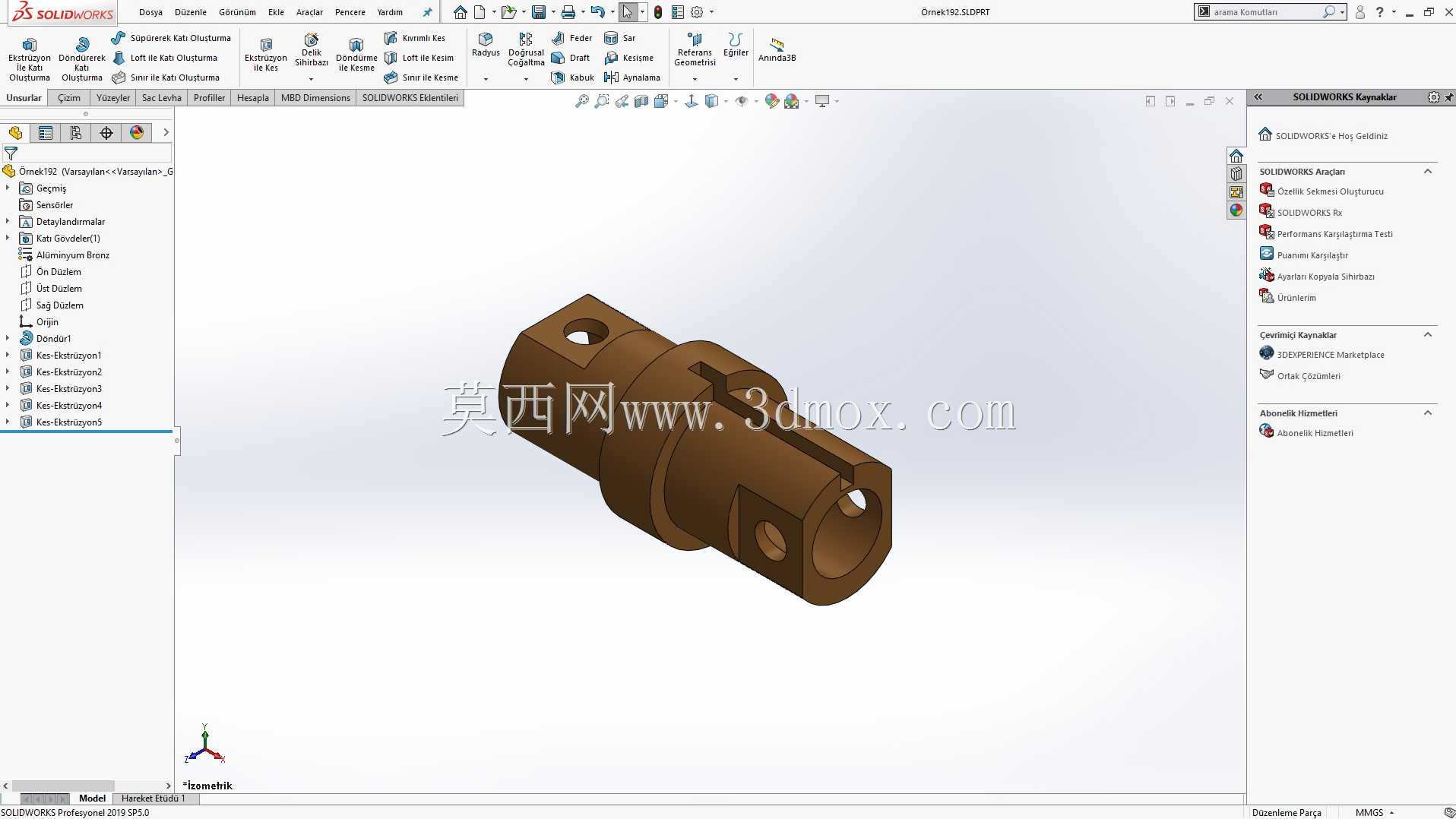

　　槽宽过小则会丧失弹性补偿能力，无法适配轴件的公差偏差。实际建模过程中，需重点关注销孔与内孔的垂直度公差，若销孔倾斜，装配后圆柱销会同时承受剪切力与弯曲应力，极易在设备启停的冲击载荷下发生销钉断裂；同时开槽的端部需设计微小的倒角，避免槽口位置的应力集中，在交变载荷长期作用下出现裂纹扩展。内孔的表面粗糙度需控制在合理范围，粗糙度过高会导致装配时摩擦力过大，难以顺利套入轴件，粗糙度过低则会降低配合面的摩擦系数，在冲击载荷下易出现相对转动。这类构件的材质通常选用45号钢经调质处理，兼顾强度与韧性需求，表面做发黑处理即可满足常规工况的防锈要求，若应用在腐蚀环境中则可更换为不锈钢材质，但需对应调整开槽宽度以补偿不锈钢材质弹性模量的差异。在实际选型应用时，需根据传递的额定扭矩核算销孔的直径与销钉的抗剪强度，避免小规格轴套应用在大扭矩传递场景下出现失效；同时装配时需注意开槽的朝向，尽量将槽缝位置布置在径向受力较小的方位，降低槽缝受挤压出现变形的概率。
