叉形铰接连接块机械结构设计

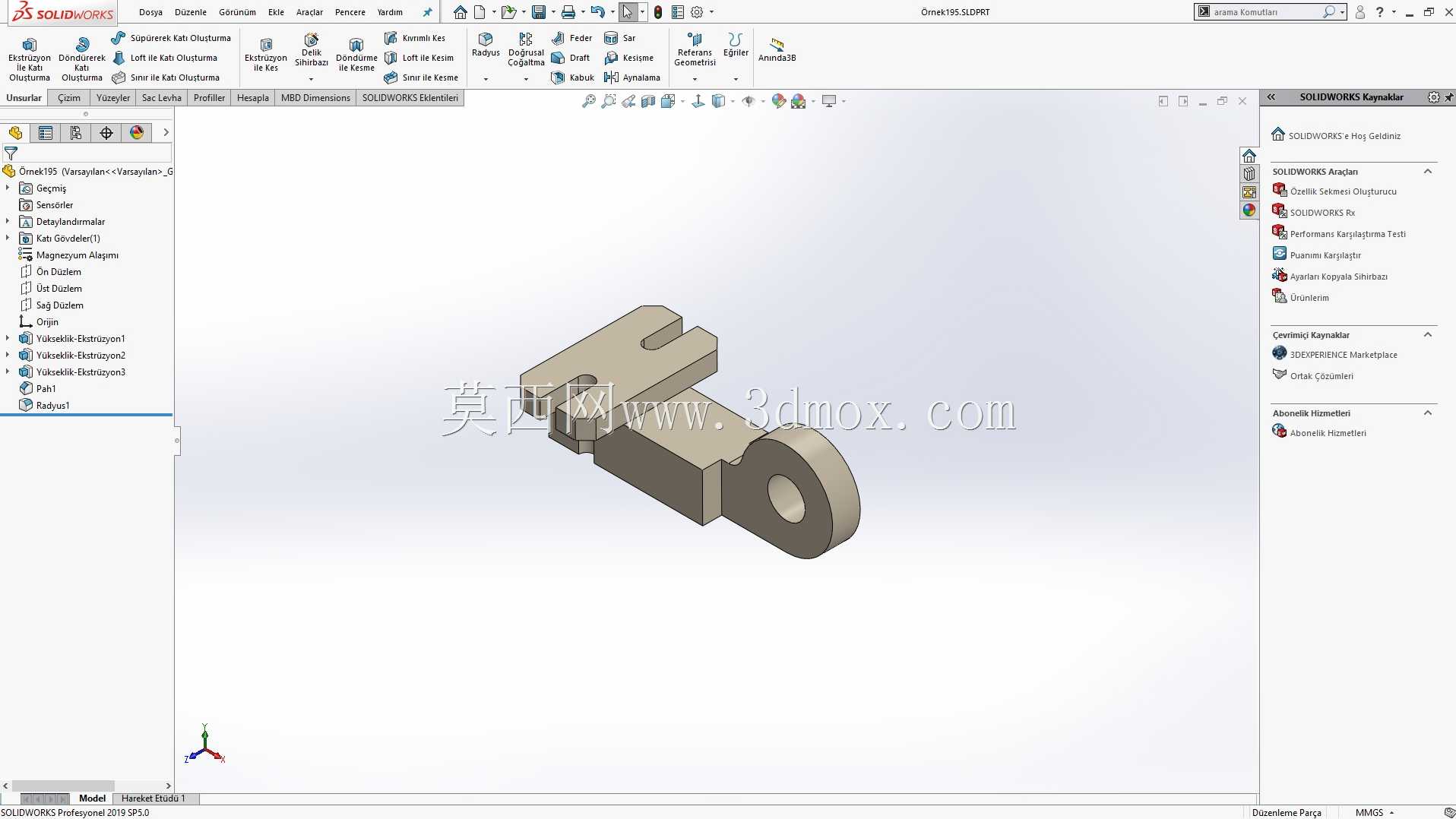

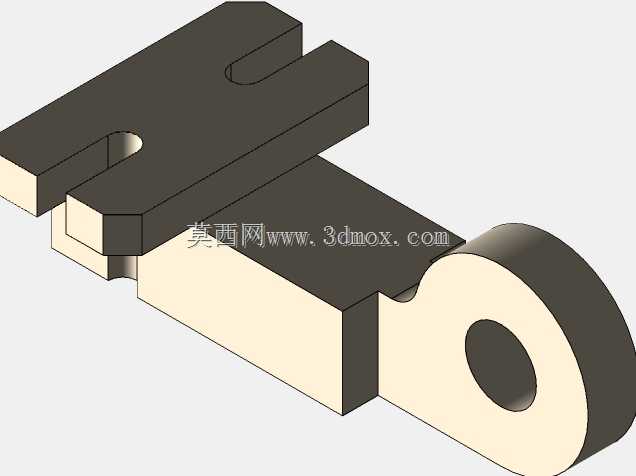

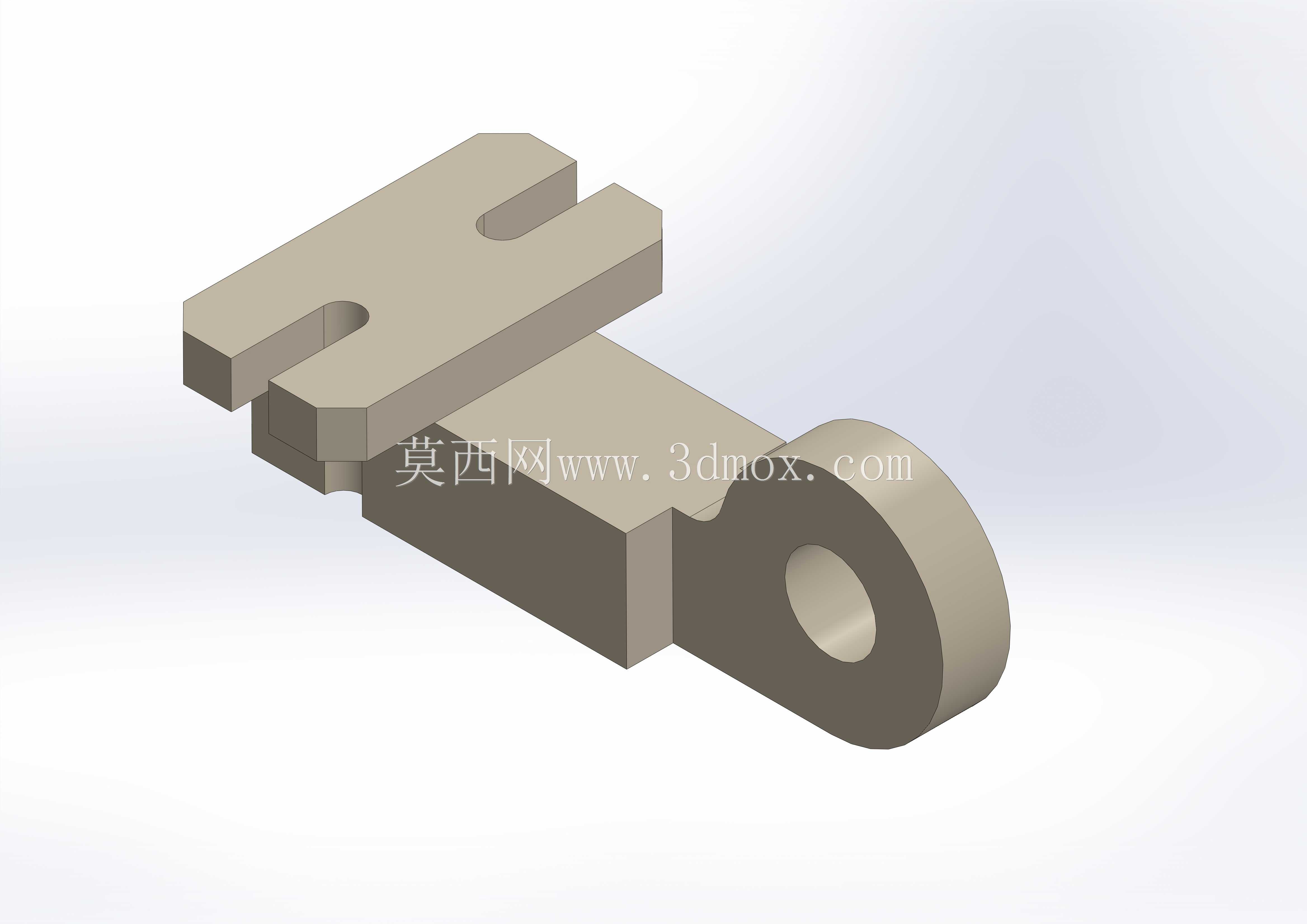

　　这类带叉形槽与铰接孔的连接块，在轻工输送线、小型工装夹具、非标自动化工位的往复传动机构里应用十分普遍，多数时候承担着直线运动与摆动动作的转接传递作用，区别于标准销轴连接件，它的叉形开口结构可以实现快速卡装对接，不需要完全拆卸销轴就能完成工位组件的更换调整，在频繁换型的小件装配工位上，能大幅缩短工装切换的停机时间。从结构细节来看，主体分为两个功能段，一端是双开口的叉形卡接段，两个平行的卡槽可以卡入配套的拨杆或者滑块凸台，卡槽的开口宽度做了微小的导入倒角，安装时不需要严格对中就能顺利滑入配合位，卡槽的内侧接触面做了平面度要求，避免卡接后出现旷量导致传动间隙过大；另一端是带同轴通孔的圆柱铰接段，通孔的内径与配套销轴采用间隙配合，

　　保证铰接转动时无卡滞，圆柱段的端面与孔的垂直度控制在合理公差范围内，避免铰接后出现偏磨导致零件过早失效。设计时首先要核算的是铰接孔的承载能力，根据传递的摆动力矩计算孔壁的挤压应力，确定圆柱段的外径尺寸，避免长期交变载荷下出现孔壁变形；叉形段的两个卡槽间距要匹配对接零件的厚度，卡槽的深度要保证卡入后有足够的接触面积，不会在传动受力时脱开，同时叉形根部做了圆角过渡，减少应力集中，避免往复受力时根部出现断裂。安装边界上，零件整体为扁平状布局，厚度方向尺寸紧凑，可以适配狭窄的安装空间，铰接段的圆柱外径决定了转动时的最大外廓，设计周边结构时需要预留对应的转动避让空间，叉形段的开口方向与铰接孔的轴线垂直，

　　安装时要保证对接的拨杆运动平面与铰接转动平面重合，避免出现附加的侧向力加剧磨损。实际使用中，这类零件常采用45号钢加工后做表面发黑处理，兼顾强度与防锈能力，在有耐腐蚀要求的工位也可以采用不锈钢材质加工，卡槽的接触面如果是高频往复运动的场景，还可以增加淬火处理提升表面硬度，延长使用寿命。不同于一体式焊接的连接结构，这种分体卡接加铰接的组合结构，既保留了传动的刚性，又具备一定的拆装便利性，在小型自动化设备的连杆传动、夹具的锁紧联动、输送线的挡料机构摆动单元里，都能看到这类结构的应用，设计时不需要追求过高的精度等级，根据实际受力情况匹配对应的公差等级，就能在控制加工成本的同时满足使用需求。需要注意的是，叉形段的两个卡爪厚度要保持一致，否则受力时会出现单侧应力过大的情况，铰接孔的轴线要与叉形卡槽的对称面重合，否则传动过程中会出现卡滞、别劲的问题，长期运行还会导致配套的销轴弯曲变形。
