带安装孔弧形对接轴承座固定支座

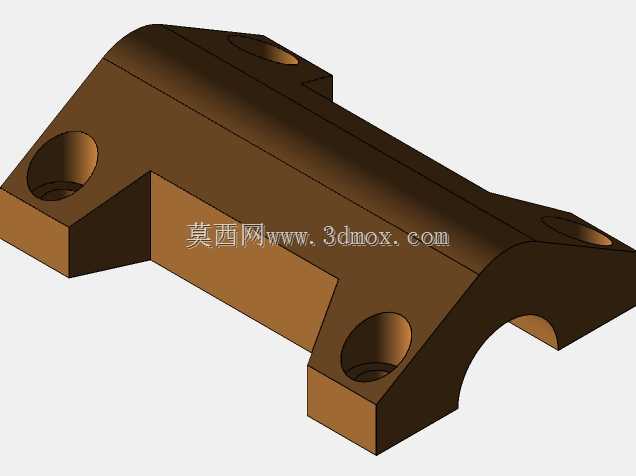

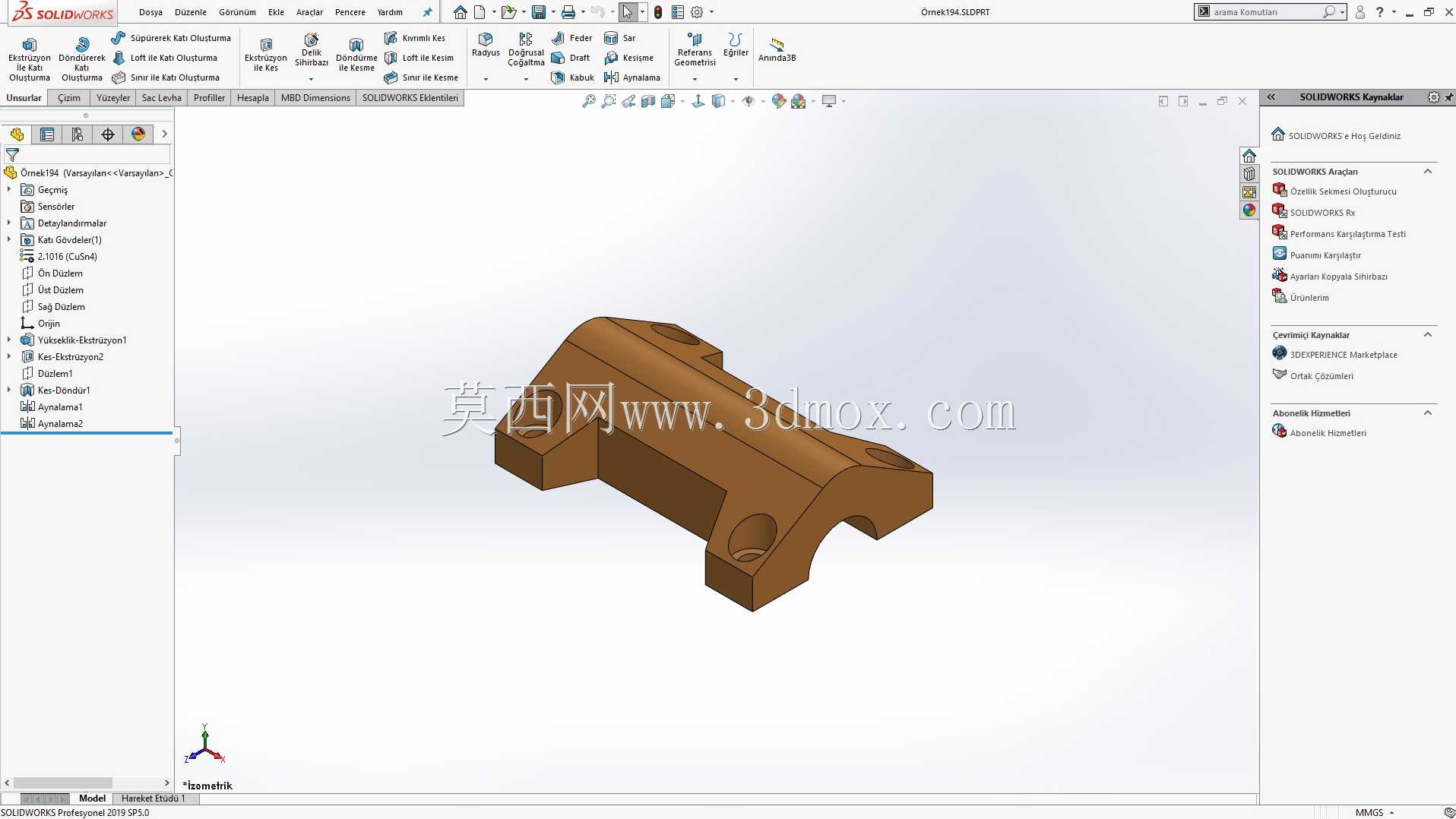

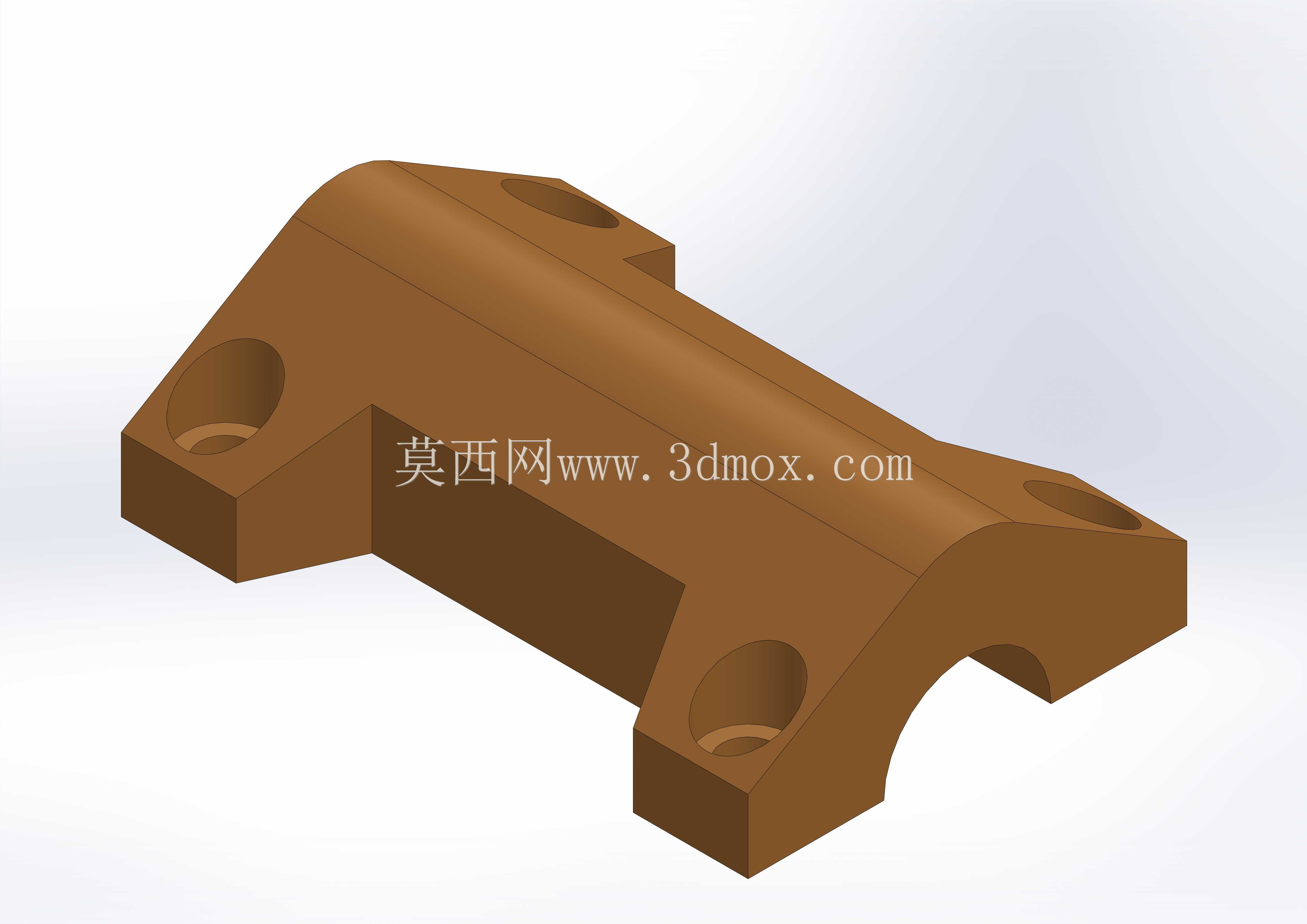

　　这类带弧形对接面的固定支座，核心应用场景集中在中低速重载的传动轴系支撑环节，常见于输送线辊筒端部、小型减速机输出轴配套、农用机械传动轴定位、轻工设备辊组固定等工况，主要作用是为轴系提供稳定的径向支撑，同时通过分体式的弧形扣合结构，实现轴系的快速拆装与维护，无需将轴上预装的齿轮、链轮等传动件完全拆卸即可完成支座的更换或调整，大幅降低产线停机维护的时间成本。从功能特性来看，该支座采用上下分体的扣合结构，下半部分为主体承载基座，上半部分为配套的压盖结构（图中展示的为下半基座主体），四个沉头安装孔分别布置在基座的四个延伸支耳上，安装时可通过内六角螺栓将基座固定在设备的安装机架面上，上半压盖与下半基座配合后，通过两侧的连接螺栓锁紧，

　　将穿入内孔的轴承外圈牢牢抱紧，避免轴承在运转过程中出现外圈跑圈、轴向窜动等问题。设计思路上，首先要匹配对应规格轴承的外圈尺寸，弧形内孔的直径公差需严格按照轴承座的标准公差带选取，保证与轴承外圈的过渡配合要求，既不能过紧导致轴承安装时压装困难、运转时轴承游隙过小出现发热抱死，也不能过松导致配合面出现滑动磨损。四个安装支耳的位置设计充分考虑了安装空间的避让需求，支耳向外延伸的长度刚好满足沉头孔的螺栓安装空间，同时不会过多占用周边的传动件布置空间，支耳与主体连接位置做了圆弧过渡处理，避免应力集中导致的支座断裂问题，在重载冲击工况下，该过渡结构可有效分散螺栓预紧力与轴系载荷带来的应力集中，提升支座的整体抗冲击性能。外形尺寸方面，

　　支座的总长度根据适配轴径的不同有对应规格，以适配30mm内径轴承的规格为例，总长度约为120mm，总宽度约为45mm，基座主体高度约为30mm，四个安装孔的中心距横向为90mm、纵向为30mm，沉头孔深度可容纳M8内六角螺栓的头部，安装后螺栓头部不会突出支耳表面，避免与周边运动部件发生干涉。安装边界上，需要预留的安装空间需在支座长宽尺寸基础上，每侧预留至少15mm的扳手操作空间，用于拧紧安装螺栓与压盖连接螺栓，支座底部与安装面的贴合面平面度要求不低于0.1mm，避免安装后支座出现变形导致弧形内孔同轴度超差，影响轴承的正常运转。在实际选型应用中，需要根据轴系的径向载荷大小选择对应材质的支座，常规轻载工况可采用铸铝材质降低整体重量，

　　重载工况则需要采用铸铁或铸钢材质保证结构强度，安装时需注意两个对接支座的同轴度误差控制在0.05mm以内，避免轴系运转时出现附加弯矩，导致轴承过早失效。这类支座的弧形内孔表面粗糙度要求达到Ra3.2，保证与轴承外圈的贴合面积不小于90%，避免局部应力过大导致轴承外圈压溃。支耳上的沉头孔与安装面的垂直度要求不大于0.02mm，保证螺栓安装后预紧力垂直作用在安装面上，不会出现偏载导致螺栓断裂的问题。在输送线应用场景中，这类支座通常成对使用，分别布置在辊筒的两端，安装时需要先将轴承预装在辊筒轴颈上，再将下半支座卡在轴承下半部分，初步固定安装螺栓后调整两个支座的同轴度，再扣合上半压盖并拧紧连接螺栓，最后完全锁紧支座与机架的安装螺栓，整个安装过程无需复杂工装，普通装配人员即可快速完成。针对有腐蚀环境的应用场景，可对支座表面做氧化或喷塑处理，提升防锈耐腐蚀性能，延长支座的使用寿命。
