带法兰外螺纹中空连接轴套结构设计

　　这类带法兰的外螺纹中空轴套，在流体输送管路、低压传动设备、小型机电装配场景里的应用占比不低，很多做小型液压支路、气动回路、轻工设备走线导料结构的工程师，都接触过类似结构的零件。从实际使用场景来看，它既可以作为管路对接的过渡接头，依靠法兰端的安装孔实现端面压紧密封，外螺纹段拧入对应内螺纹的设备接口完成刚性连接，中空的内孔可以走压缩空气、低压润滑油、冷却循环水，也可以作为细线缆、丝状加工物料的穿设导向通道，避免管路或线缆在设备运行过程中被剐蹭磨损。

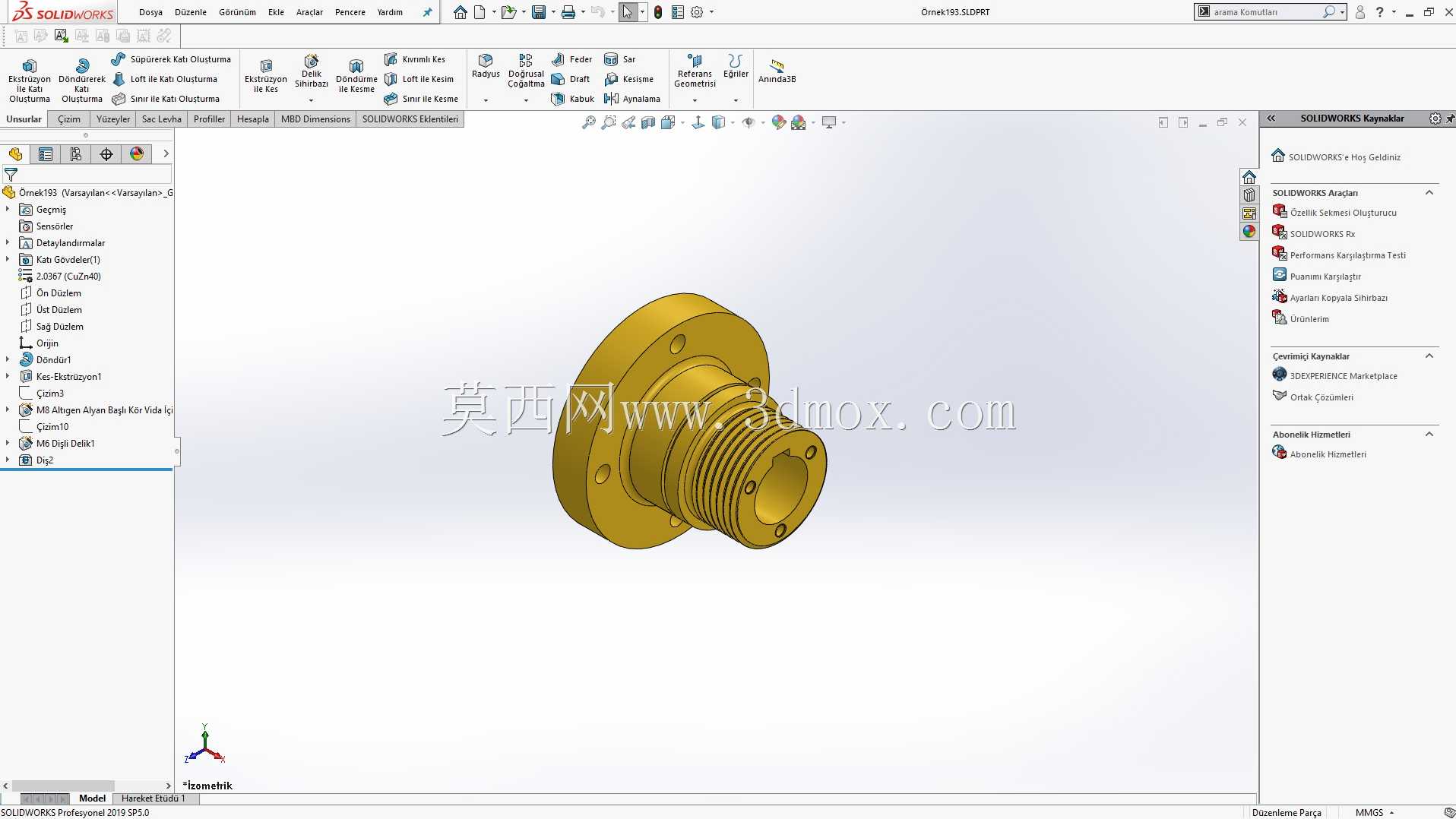

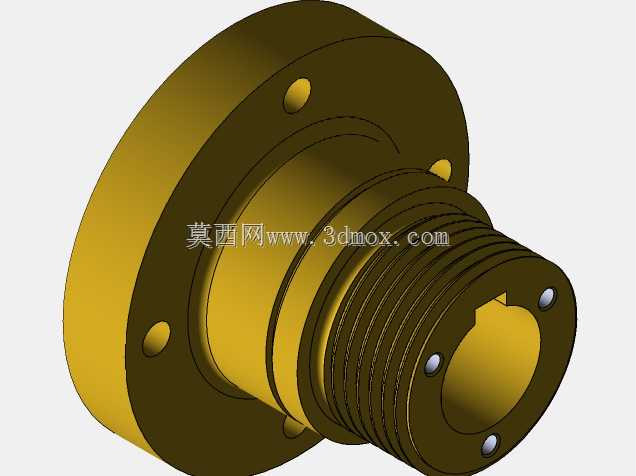

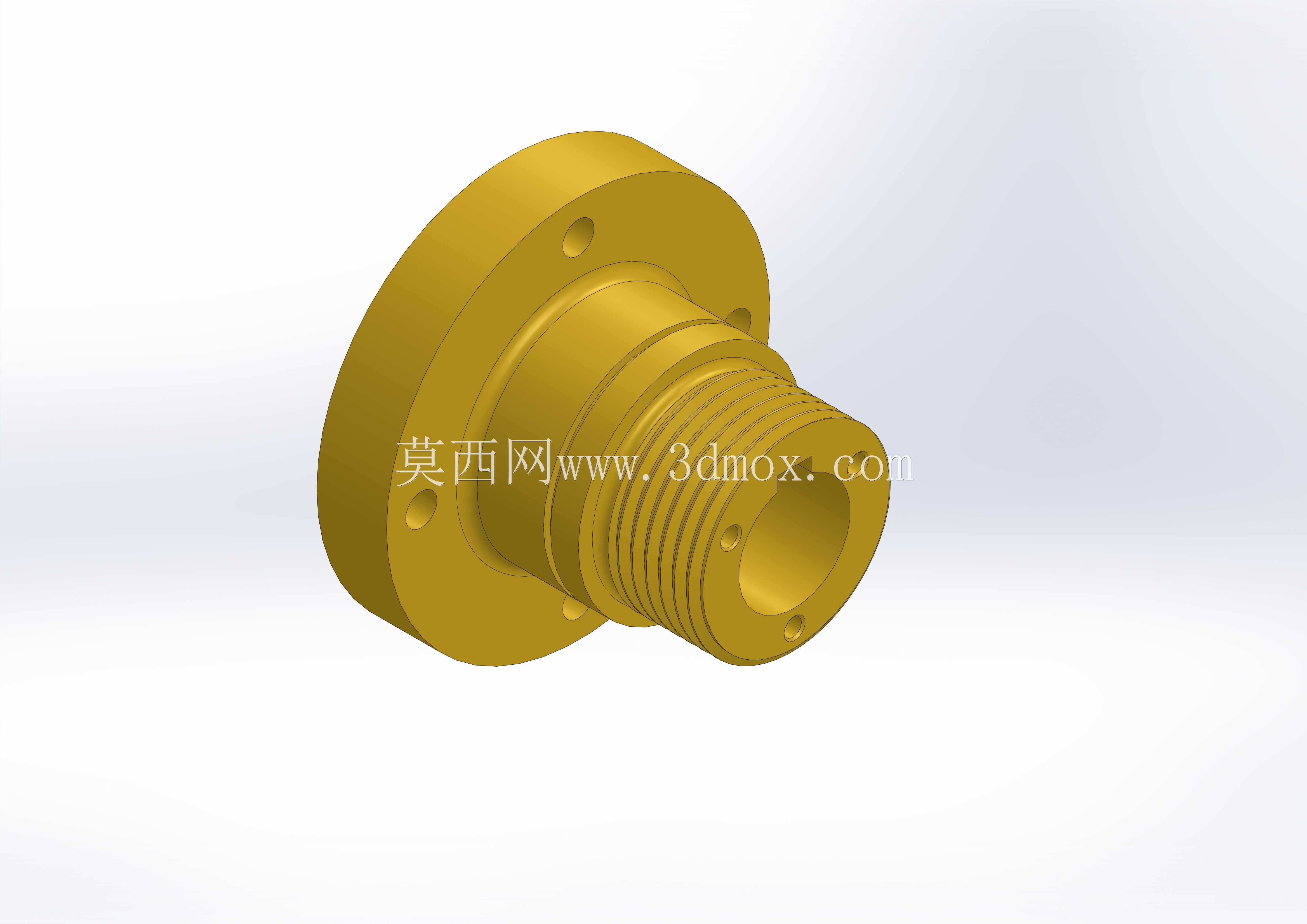

　　从功能特性上拆解，这个零件的法兰端做了均匀分布的沉头安装孔，安装时螺栓头可以完全沉入孔内，不会突出法兰端面，保证安装后法兰和设备安装面完全贴合，不会出现局部间隙导致的密封失效或者连接松动；外螺纹段做了等距的标准三角螺纹，牙型角符合常规连接螺纹的公差要求，和标准内螺纹件配合时不需要额外修配，拧入过程顺滑，拧紧后轴向锁紧力足够，常规工况下不会因为设备的小幅振动出现松脱。靠近法兰的轴段做了阶梯过渡，一方面可以在螺纹拧入到位时起到轴向限位的作用，避免过度拧入导致螺纹牙型崩裂，另一方面阶梯处可以加装平垫或者O型密封圈，进一步提升连接位置的密封性能，适配有低压防漏要求的使用场景。

　　设计这类零件的时候，首先要确认安装边界的尺寸限制：法兰端的外径要匹配安装面的预留空间，不能和周边的其他零部件产生运动干涉，安装孔的孔位分布要和设备端的预装螺孔完全对正，孔距公差控制在自由公差的IT12级即可，不需要过高的加工精度就能满足安装要求；外螺纹段的长度要根据对接件的内螺纹深度确定，要保证螺纹拧入后有足够的啮合牙数，一般啮合长度不小于螺纹公称直径的1.2倍，就能满足常规的连接强度要求，不需要过长的螺纹段徒增加工成本。中空内孔的直径要根据过流介质的流量或者穿设物件的最大外径确定，孔壁厚度要满足强度要求，常规黄铜材质下，壁厚不小于2mm就能承受1MPa以内的流体压力，完全覆盖轻工设备、小型气动回路的使用压力范围。

　　从加工工艺的角度考虑，这个零件的结构完全适配常规数控车床的加工流程，一次装夹就能完成外圆、螺纹、内孔、端面的加工，法兰上的安装孔可以后续用钻床一次钻铰完成，不需要复杂的工装夹具，量产时的加工效率很高，材料选用黄铜的话，本身的自润滑性能不错，就算内孔作为导向通道和穿过的物料有小幅摩擦，也不会出现严重的磨损失效，同时黄铜的耐腐蚀性能可以适配常规的水、气、低压油介质，不需要额外做表面防腐处理就能满足长期使用要求。实际装配的时候，法兰端面和设备安装面之间可以根据密封需求加装橡胶垫或者紫铜垫，螺纹段可以缠绕少量生料带或者涂覆螺纹密封胶，进一步降低泄漏概率，安装完成后不需要额外的维护，只要在设备定期检修的时候检查螺纹位置有没有松动、法兰面有没有渗漏即可，整体的使用可靠性很高，适配很多小型设备的连接需求。
