带周向凸耳的内螺纹锁紧连接套结构

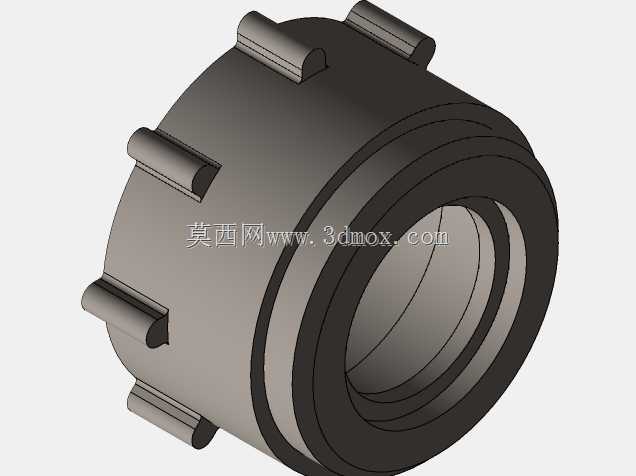

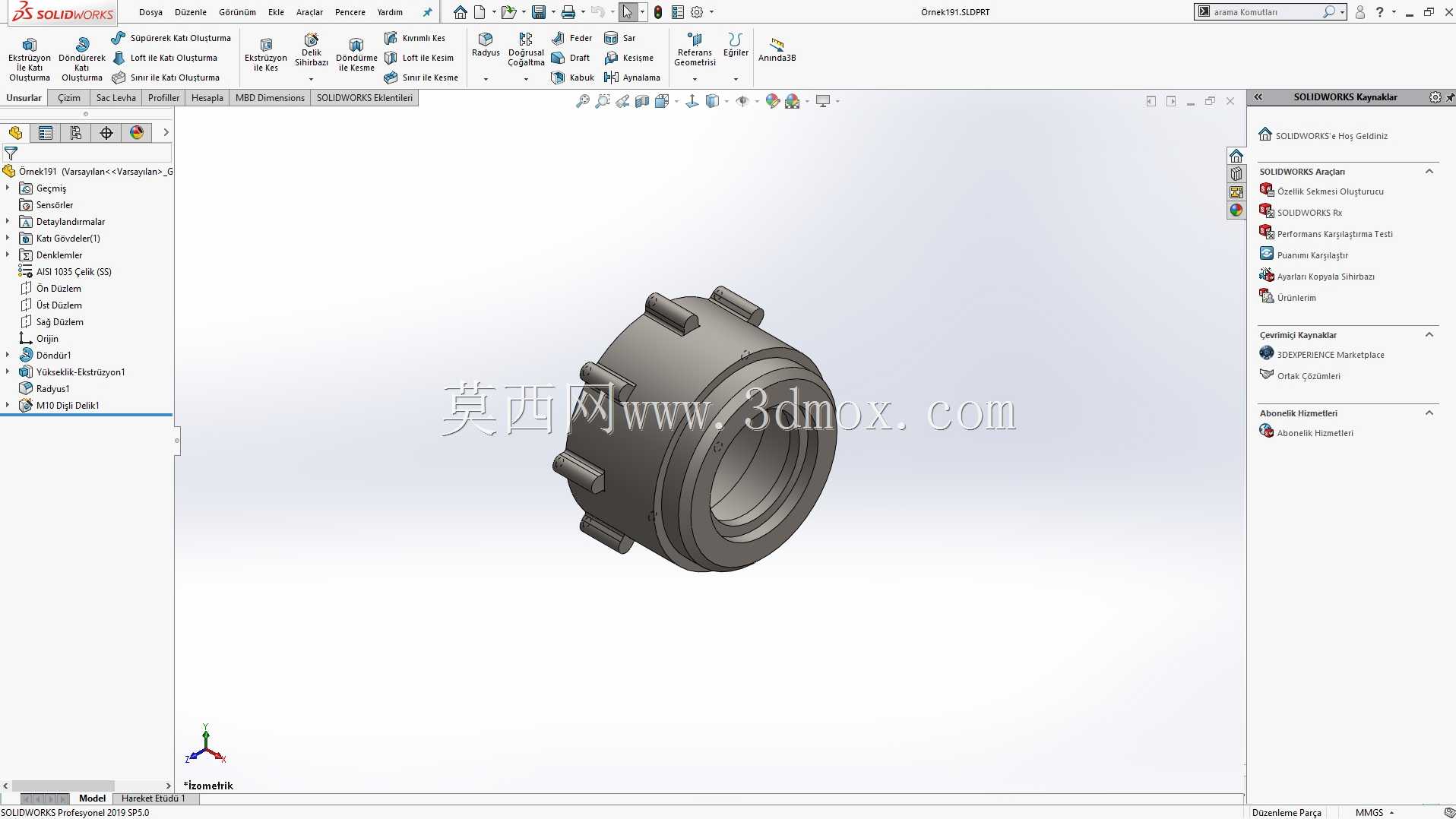

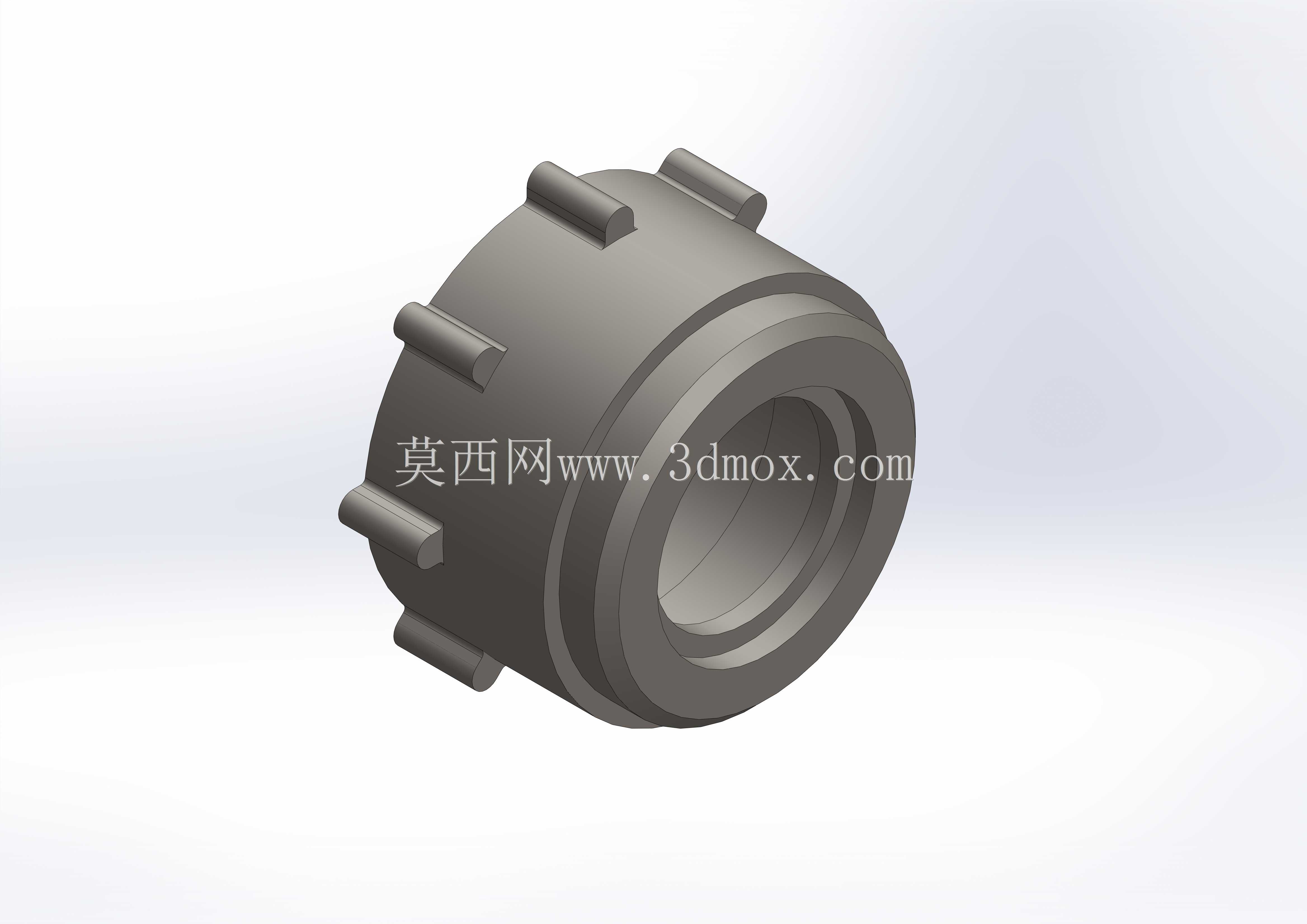

　　这类带周向凸耳的内螺纹连接套，常应用在液压管路、气动系统、低压流体输送管线的终端锁紧场景，也会出现在工装夹具的快换定位模块、小型设备的机架拼接节点中，替代传统的六角锁紧螺母，解决狭小安装空间下普通扳手无法操作的锁紧难题。从结构设计来看，主体采用回转体构型，内部加工全段内螺纹，用于和外螺纹接头、螺杆类零件形成螺纹副配合，实现轴向的拉紧与定位；外圆面均匀分布8个径向凸耳，凸耳的高度、宽度均经过受力校核，既保证手动或者用简易勾形扳手卡入凸耳间隙施加扭矩时，凸耳根部不会出现应力集中断裂，也避免凸耳突出尺寸过大造成安装空间浪费。设计时首先要匹配对应螺纹的公称直径与螺距，内螺纹的精度等级选6H即可满足多数通用场景的配合需求，

　　螺纹入口处加工1×45度的导向倒角，方便对接外螺纹件时快速对中，避免首牙错扣造成螺纹损伤。连接套的轴向总长度需要根据实际啮合牙数确定，一般保证螺纹啮合长度不小于公称直径的1.2倍，才能在额定工作压力下提供足够的螺纹连接强度，不会出现滑牙脱开的风险；外圆的主体壁厚要根据材料的许用应力核算，比如采用304不锈钢材质时，壁厚不小于螺纹大径与小径差值的1.5倍，就能承受1.6MPa以内的流体压力或者常规的机械锁紧拉力。周向凸耳的分布采用等角度均布，相邻凸耳之间的槽宽要适配常用勾形扳手的卡爪厚度，一般留0.5-1mm的间隙，方便扳手卡入后施加扭矩，凸耳的外端面做小圆角过渡，避免手动操作时划伤操作人员，也减少热处理或者表面处理时的应力集中点。

　　安装边界方面，这类连接套的外接圆直径是主体外圆加上两倍凸耳高度，选型时需要确认安装位置的径向预留空间大于该外接圆直径3mm以上，保证扳手可以顺利卡入操作；轴向安装空间只需要预留出连接套总长度加上对接接头的螺纹旋入长度即可，不需要额外预留扳手的轴向操作空间，相比六角螺母更适合轴向空间紧凑的管路布局场景。在实际使用中，这类连接套还可以配合止动垫圈使用，将止动垫圈的内爪卡入对接螺杆的槽内，外爪弯折后卡入连接套的凸耳间隙中，就能实现螺纹副的防松，适用于有振动冲击的设备管路连接场景，比如空压机的出口管路、振动给料设备的紧固件连接位置，能有效避免长期振动下螺纹松动脱落。设计建模时要注意凸耳与主体外圆的相交位置做圆角过渡，圆角半径不小于R1，

　　既减少加工时的应力集中，也能提升零件的抗疲劳强度；内螺纹的收尾段要按照标准螺纹退刀槽设计，退刀槽宽度控制在2-3倍螺距，保证螺纹加工到有效深度，不会出现半牙受力的情况。如果应用在食品、医药行业的流体管路中，连接套的所有外露表面都要做抛光处理，表面粗糙度达到Ra0.8以下，避免物料残留滋生细菌，凸耳的边角也要做更大的圆角过渡，方便清洁擦拭。如果应用在普通工业场景，表面做发黑或者镀锌处理即可，满足基础的防锈需求，降低加工成本。
