带键槽花瓣式轮毂传动连接构件

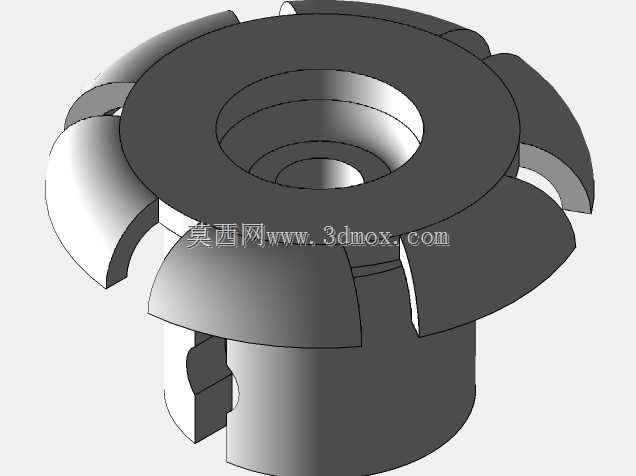

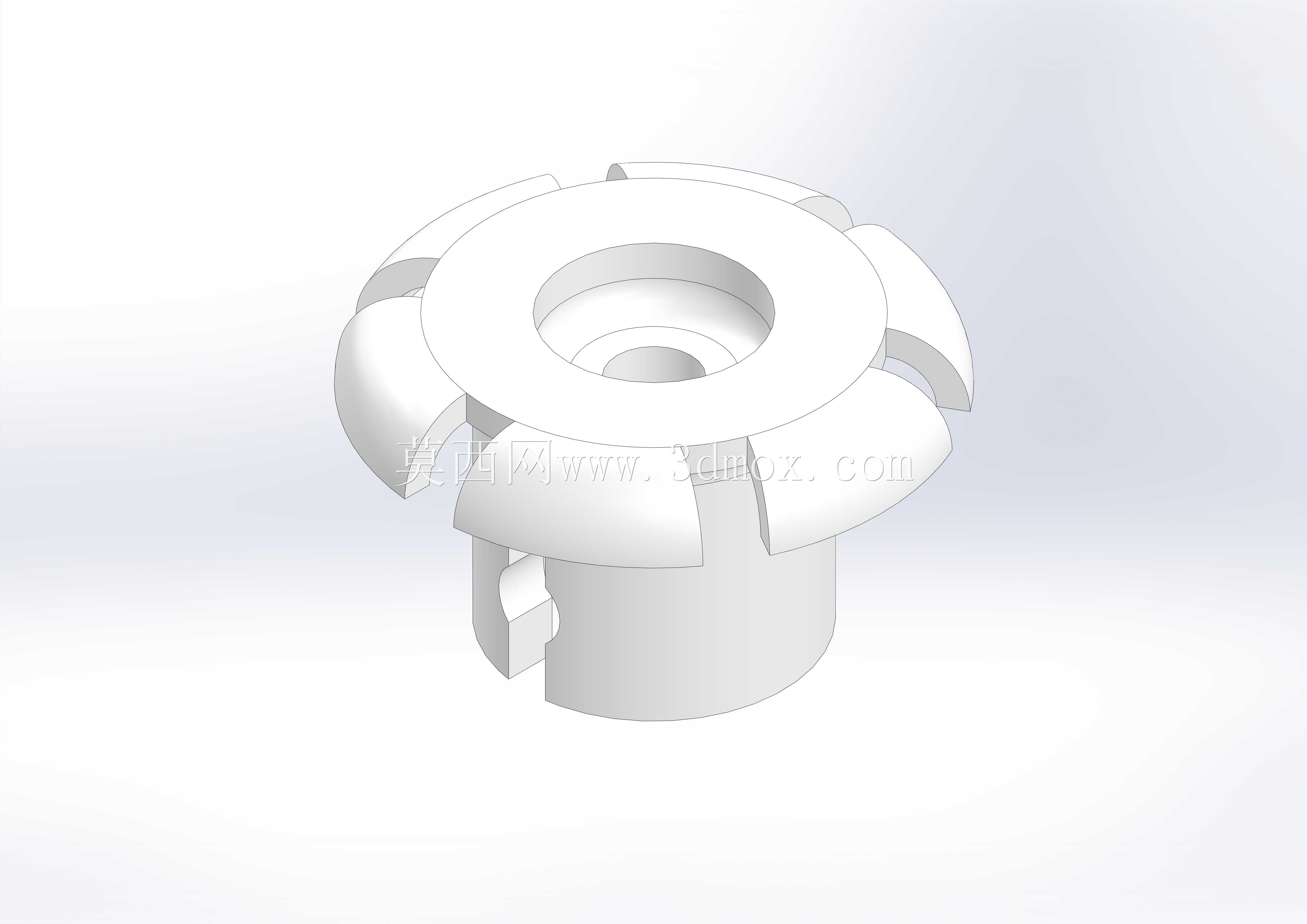

　　这类带键槽的花瓣式轮毂构件，常应用在轻载传动的动力衔接场景中，比如小型输送设备的辊筒端连接、轻工机械的从动轮安装基座、小型风机的叶轮固定座等位置，核心作用是实现轴与外接回转部件的扭矩传递，同时依靠花瓣式的外缘结构，为外接的弹性缓冲件、卡接式端盖或者柔性连接片提供安装定位的基础。从结构设计逻辑来看，中心的通孔是轴配合位，孔壁开设的键槽是扭矩传递的核心受力位，设计时需要匹配对应轴径的平键尺寸，键槽的深度、宽度公差需要满足平键连接的标准配合要求，避免传动过程中出现键的窜动或者挤压失效。上部的环形凸台是轴向定位面，装配时这个端面会抵靠在轴肩或者外接部件的定位端面上，限制构件在轴向上的窜动，保证回转过程中的同轴度。外缘的花瓣式凸起结构，

　　并非装饰性设计，每个凸起的弧面都可以作为卡接点位，比如配套的聚氨酯缓冲套、尼龙连接盘可以直接卡在相邻花瓣的间隙内，不需要额外的螺栓固定，就能实现软连接传动，抵消部分传动过程中的冲击振动，适合转速不高、存在小幅载荷波动的传动场景。从安装边界来看，这类构件的轴向总高度需要匹配安装位的轴向空间，花瓣外缘的最大直径决定了外接连接件的内径尺寸，中心通孔的公差一般取H7级，和常用的过渡配合、间隙配合轴段适配，键槽的对称度需要控制在0.02mm以内，避免装配后出现偏心，导致回转过程中产生额外的径向跳动。设计过程中，花瓣的根部做了圆弧过渡处理，避免应力集中，因为传动过程中花瓣部位会承受来自外接连接件的周向挤压力，如果根部是直角结构，

　　长期受交变载荷容易出现根部开裂的问题，圆弧过渡可以有效分散应力，提升构件的疲劳强度。下部的圆柱段是辅助定位段，装配时可以插入外接部件的对应沉孔内，进一步提升连接的同轴度，避免花瓣部位单独承受径向的定位载荷。这类构件一般采用45号钢加工，表面做发黑处理提升防锈能力，部分对重量有要求的场景也可以采用铝合金6061材质加工，适合轻载、低转速的传动场景，相比普通的光面轮毂，这种花瓣式结构不需要额外加工螺栓孔、法兰边，就能实现和柔性连接件的快速装配，减少了装配工序，也降低了外接连接件的加工精度要求，在小型自动化设备、轻工生产线、小型通风设备的传动结构中应用十分广泛。实际选型应用时，需要重点核算键槽的挤压应力，

　　根据传递的额定扭矩匹配对应的键长和键槽深度，同时花瓣的数量和单个花瓣的弧面长度，需要和外接的缓冲件卡槽尺寸匹配，保证装配后没有明显的周向间隙，避免正反转切换时出现冲击异响。另外，上部环形凸台的端面需要和中心通孔保持垂直，垂直度公差控制在0.015mm以内，保证装配后构件和轴的垂直精度，减少回转过程中的端面跳动。
