双孔铰接式联动连接支架结构设计

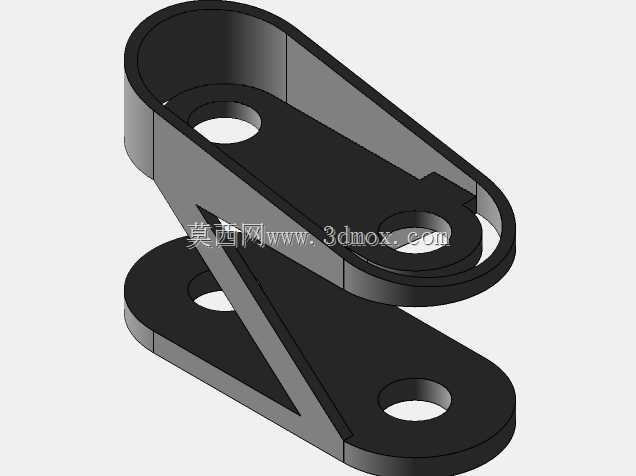

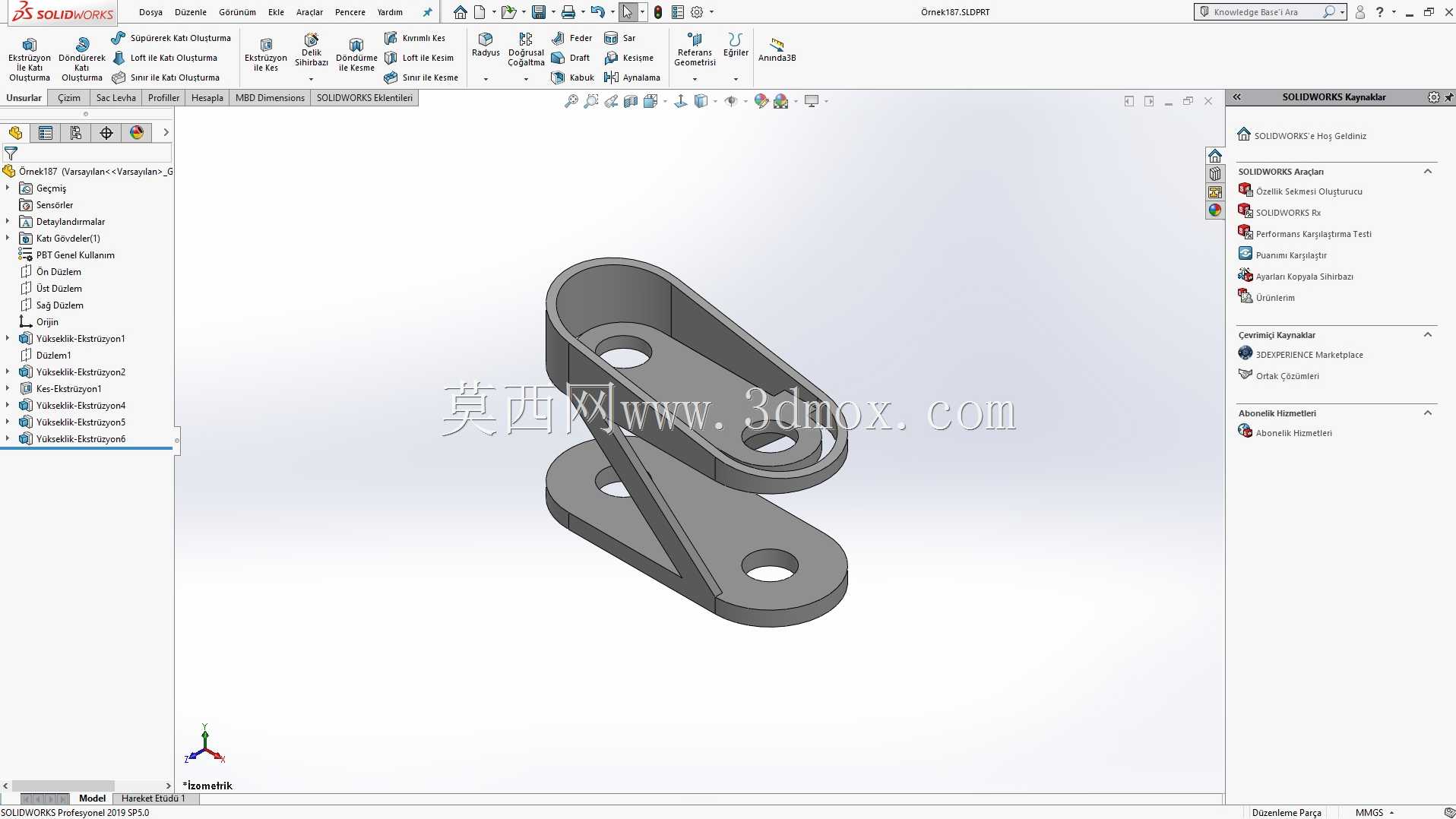

　　这类双孔铰接联动支架，在轻工自动化输送线、小型物料分拣设备的摆杆驱动单元里十分常见，主要承担两组运动构件之间的动力传递与角度限位作用，区别于普通固定式安装支座，它的两个铰接安装位分别对应主动摆臂与随动连杆，能够在小行程往复摆动场景下，将驱动端的圆周运动转化为执行端的定角度摆转，常见于小型包装设备的料门启闭机构、非标工装的压头摆转单元，以及部分轻型输送线的挡料机构中。从结构设计逻辑来看，支架主体采用一体化弯折成型的结构思路，上层带长圆形铰接孔的臂体与下层带两个圆形安装孔的底座呈固定夹角布置，既保证了整体结构的刚性，又避免了分体式装配带来的累计公差，长圆孔的设计并非用于安装位置调节，而是为铰接销轴提供微量的浮动空间，

　　抵消连杆运动过程中产生的径向窜动，降低铰接位的卡滞概率，下层底座的两个安装孔采用对称布置，能够通过螺栓直接固定在设备的安装基板上，安装孔的沉台设计可以让螺栓头完全埋入支座平面内，不会突出表面干涉周边连杆的运动轨迹。在安装边界方面，这类支架的整体安装占用空间十分紧凑，底座的两个安装孔中心距适配常规40系列铝型材的安装槽间距，不需要额外加工过渡连接板就可以直接固定在型材框架上，上层铰接孔的中心高度经过匹配计算，刚好适配常用的10mm直径铰接销轴，销轴与孔的配合间隙控制在0.05mm以内，既保证转动灵活性，又不会因为间隙过大产生运动冲击。从功能特性上看，支架的弯折夹角经过运动仿真验证，在配套连杆长度为80mm的工况下，

　　能够实现0到45度的摆角输出，运动过程中臂体与底座之间不会产生结构干涉，铰接位的受力方向始终沿臂体轴向传递，不会对底座安装螺栓产生额外的倾覆力矩，这也让它可以在不需要额外加强筋的情况下，承受最高50N的径向载荷，完全满足轻型自动化设备的传动需求。设计过程中特意将臂体的边缘做了R2的圆角处理，避免装配和维护过程中锐边划伤操作人员，同时所有安装孔的孔口都做了0.5mm的倒角，既方便销轴和螺栓的导入装配，也能去除钻孔产生的毛刺，减少应力集中的风险。在实际应用场景里，这类支架经常成对使用，分别布置在摆转机构的两侧，通过一根通长的铰接销轴连接，能够保证两侧摆转动作的同步性，相比采用焊接式的铰接支座，这种一体化成型的支架不需要后续焊接加工，

　　装配精度更容易保证，也不会因为焊接变形导致铰接孔不同心的问题。在材料选型上，这类支架一般采用6061铝合金加工，表面做阳极氧化处理，兼顾轻量化与耐磨性能，也可以根据载荷需求更换为Q235钢做喷塑处理，适配不同的工况环境，铰接孔内可以根据使用频率选择加装铜套或者自润滑轴承，进一步提升铰接位的使用寿命，降低日常维护的频率。需要注意的是，这类支架的安装面平面度要求控制在0.1mm以内，如果安装基板存在翘曲，强行锁紧螺栓会导致支架底座变形，进而让上层铰接孔的轴线产生偏移，造成连杆运动卡滞，所以装配前需要确认安装面的平面度符合要求，锁紧螺栓时采用对角分次锁紧的方式，避免单侧受力导致支架变形。
