带法兰安装位的异形机械连接基座结构

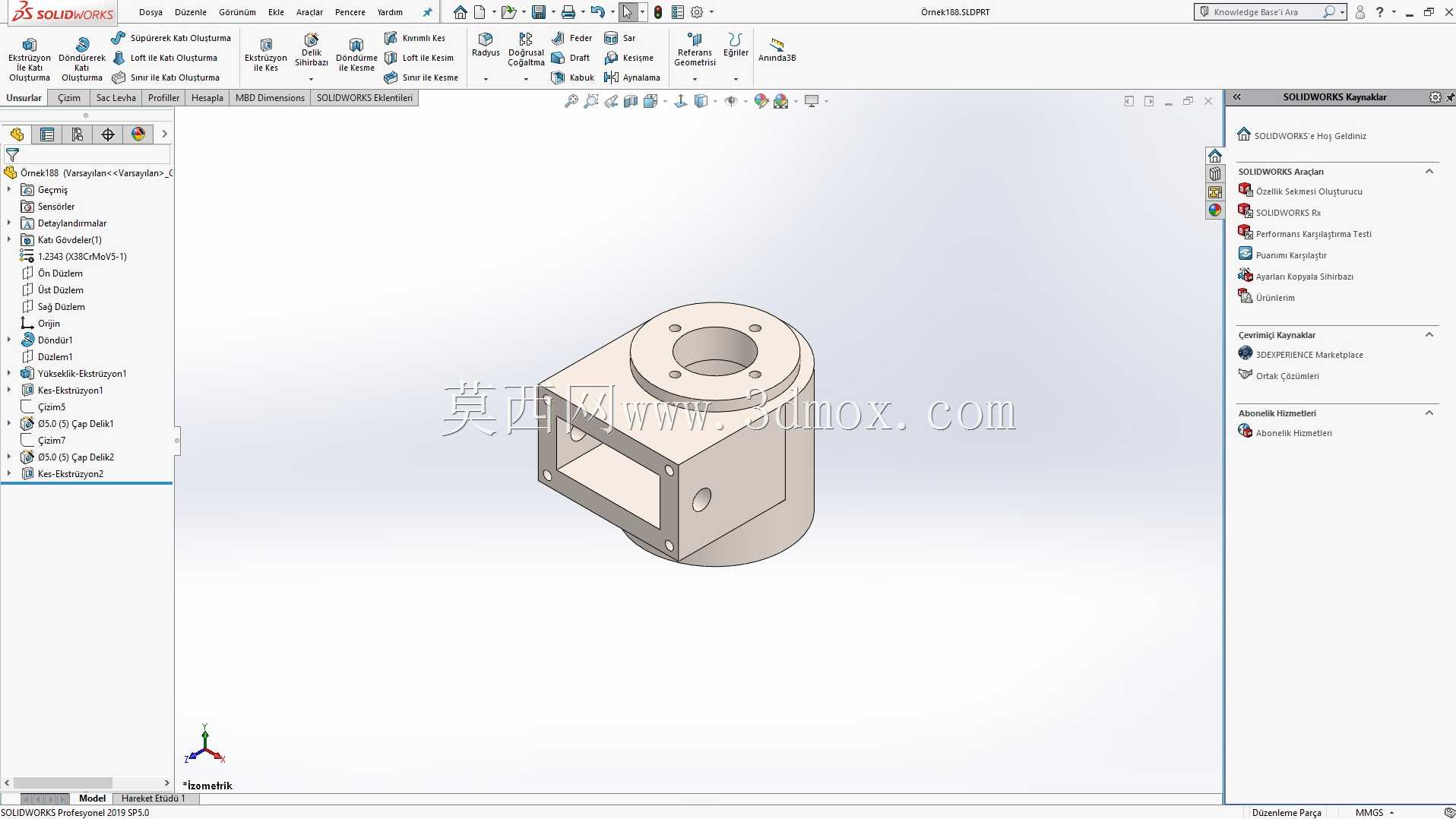

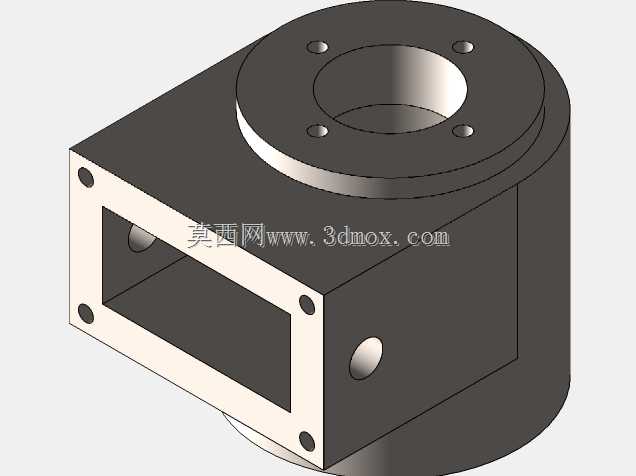

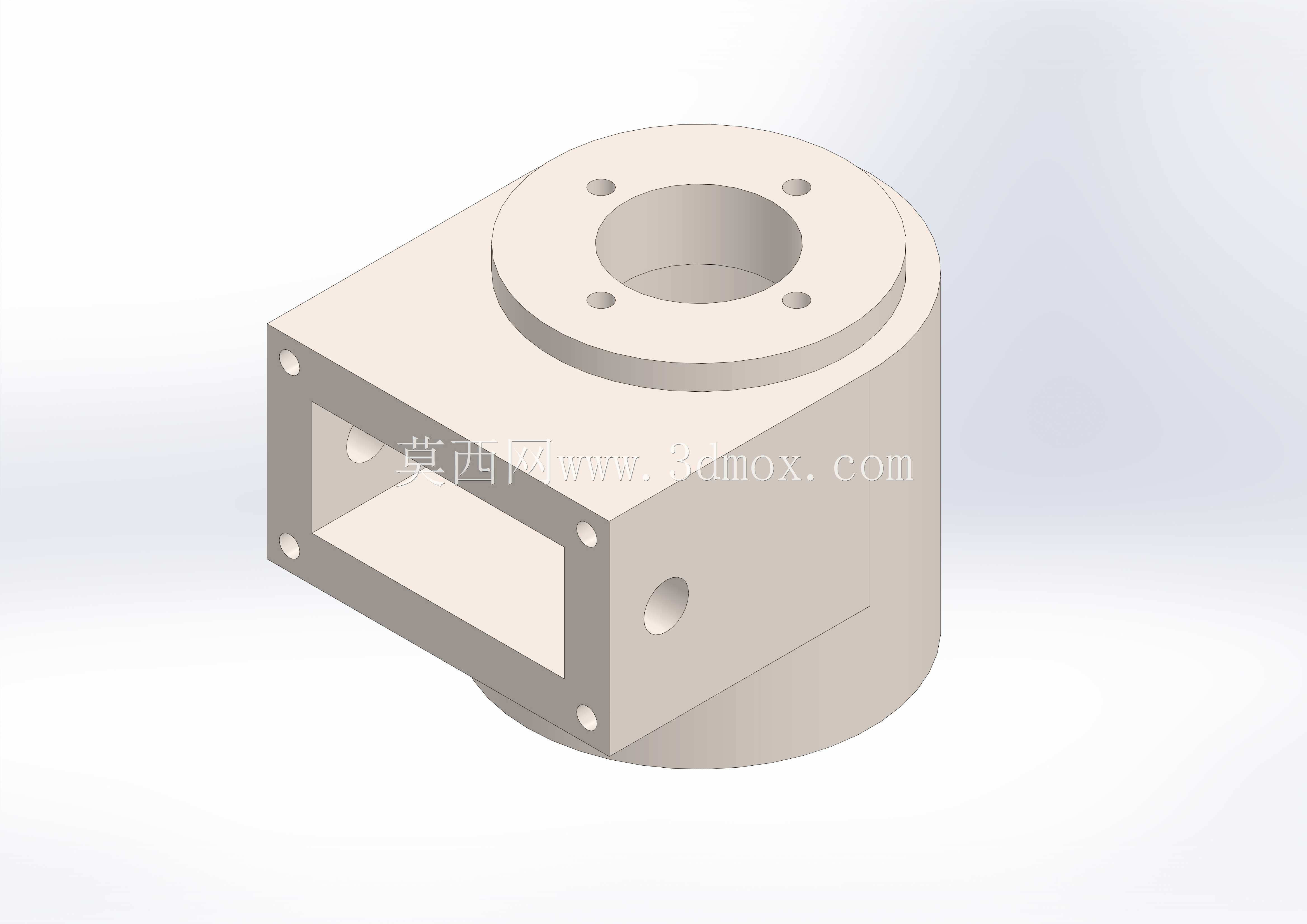

　　这类带顶部法兰安装位的异形连接基座，常应用在中小型自动化生产线的执行端转接工位、非标检测设备的传感组件安装位，以及小型专用机床的动力头承载位置，承担上部回转类部件与下部支撑框架之间的刚性连接、定位基准传递功能，部分工况下还可作为传动组件的半封闭防护壳体，避免加工碎屑、车间粉尘侵入内部配合面。从结构设计逻辑来看，主体采用半圆柱加矩形腔体的组合构型，并非刻意追求造型特殊，而是适配安装空间的边界限制——现场安装位一侧为圆弧面的设备立柱贴合面，另一侧需要预留矩形的走线或传动件避让空间，两种构型拼接后既最大化利用了有限的安装空间，也减少了不必要的材料去除量，降低整体构件的自重。顶部的圆形法兰盘均匀布置了四个安装沉孔，

　　孔位的节圆尺寸与常规小型回转气缸、电动旋转台的安装孔位完全匹配，沉孔深度设计刚好覆盖内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出法兰上表面，保证上部对接部件的安装面完全贴合，不会出现局部间隙导致的定位偏差。法兰中心的通孔为贯通设计，孔径尺寸适配常规的传动轴穿过、气路电路走线需求，孔口处做了小尺寸的倒角处理，既去除了机加工产生的锐边毛刺，也方便穿装管线、对接轴件时的导入，避免刮伤线缆外层绝缘皮或者轴件表面的镀层。朝向矩形腔体的侧壁上，预留了两个带螺纹的侧装孔位，可用于安装限位传感器、油路接头或者气路快插接口，孔位的高度位置刚好避开内部腔体的走线空间，外接元件安装后不会与内部穿过的管线、传动件产生运动干涉。

　　矩形腔体的开口端面同样布置了四个安装孔，用于对接侧封板或者外部的功能组件，孔位采用内螺纹设计，不需要额外加装螺母，装配时仅需从外侧拧入螺钉即可完成封板固定，后期维护拆卸时也不需要探入腔体内部操作，大幅降低现场运维的操作难度。基座下部的圆柱段外圆做了高精度的机加工处理，可直接插入下部支撑构件的对应安装孔内，配合圆柱面的定位实现整个基座的快速对位，不需要反复调整位置即可保证上部法兰的水平度、与下部支撑的同轴度要求，圆柱段侧壁预留的横向小孔，可装入紧定螺钉完成基座与下部支撑的轴向锁止，避免设备运行过程中出现基座转动、移位的问题。整个构件的壁厚设计采用等强度思路，法兰盘与主体衔接的位置做了小尺寸的圆角过渡，避免应力集中导致的受力断裂，

　　腔体内部的转角处也预留了机加工退刀槽，既满足加工工艺的可行性，也减少了转角处的应力集中系数，在承受上部部件的动态载荷、运行振动时，不会出现局部应力过大导致的构件变形。从安装边界来看，整个基座的最大外轮廓尺寸适配常规100mm间距的铝型材安装框架，不需要额外做转接板即可直接固定在型材框架上，侧方的突出结构不会超出型材框架的外边缘，不会与周边布置的其他设备组件产生空间干涉，整体安装后占用的横向、纵向空间都控制在紧凑范围内，适合在排布密集的非标设备内部使用。
