外六角外螺纹直通液压油路连接接头

　　这类外六角外螺纹接头是液压与气动管路系统里最常见的基础连接件，日常在小型液压站、机床润滑回路、气动控制管线、小型设备的流体输送支路里随处可见，主要承担管路之间的刚性转接、油路通断衔接的作用，能在额定压力范围内保证管路连接的密封性与结构强度，避免流体输送过程中出现渗漏、松脱的问题。

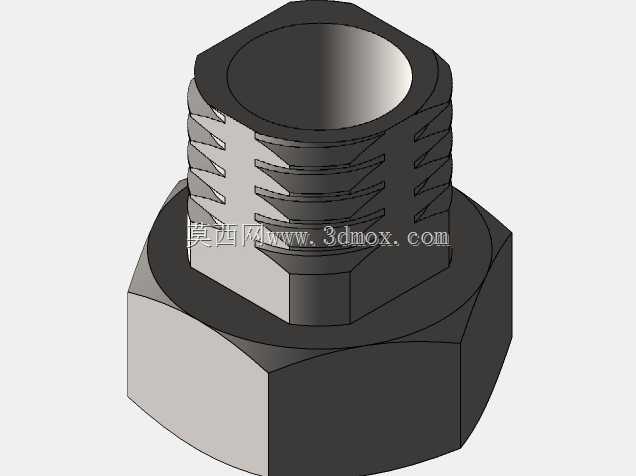

　　从结构设计来看，下部的外六角段是专门为安装作业预留的受力位，匹配标准开口扳手或者套筒的咬合尺寸，安装时可以直接施加额定扭矩，不需要额外夹持其他部位，能避免安装过程中损伤上部的螺纹段或者密封面；六角的对边尺寸严格遵循通用五金件的标准公差范围，不管是手动扳手作业还是自动化装配工位的扭矩扳手夹持，都能保证受力均匀，不会出现打滑、棱角崩损的问题，适合批量装配场景下的快速作业。上部的外螺纹段采用标准管螺纹设计，螺纹的牙型角、螺距都匹配通用的液压管路接口标准，装配时配合对应的密封件，就能实现可靠的静密封，在中低压的流体回路里可以长期稳定工作，不会因为管路的轻微振动出现密封失效。

　　设计这类接头的时候，首先要考虑的是安装边界的适配性，六角段的高度要控制在合理范围，既要保证扳手咬合时有足够的接触面积，又不能因为高度过高导致相邻管路的安装空间被挤占，在密集排布的阀组安装场景里，这类接头的外形尺寸直接影响整个阀块的布局紧凑度，如果六角段尺寸偏大，相邻接口的扳手操作空间不足，现场装配时就会出现无法拧到额定扭矩的问题，后续使用过程中很容易出现渗漏。上部螺纹段的长度也要匹配对应壁厚的管路或者阀块接口深度，螺纹过长会导致装配后顶到接口内部的流道，影响流体的通流面积，甚至造成流道堵塞；螺纹过短则会导致啮合牙数不足，承压时容易出现螺纹滑牙、接头被压力顶出的故障。

　　接头内部的通流孔是设计时容易被忽略的细节，孔的直径要和对应规格的管路通径保持一致，不能出现通径突然缩小的情况，否则会在接头位置产生节流效应，一方面会造成流体压力损失，降低整个回路的传输效率，另一方面在液压油回路里，节流位置容易产生局部紊流，长期运行会加剧油液的温升，甚至带动接头部位产生异常振动，影响周边管路的连接可靠性。通流孔与外螺纹的同轴度也要严格控制，要是同轴度偏差过大，装配后接头内部的流道会和管路流道出现错位，同样会造成通流面积不足的问题，还可能导致密封面受力不均，出现偏磨渗漏。

　　在实际应用场景里，这类接头经常用在设备的检修预留接口位置，因为六角结构的装拆便利性很好，后期设备维护时不需要拆解周边的其他管路，就能单独更换对应的密封件或者调整管路走向，相比其他异形结构的接头，维护成本更低，备件的通用性也更强，不管是设备原厂装配还是后期的维修替换，都能快速找到匹配的备件，不需要专门定制加工。另外这类接头的材质一般选用碳钢或者不锈钢，根据不同的应用场景选择对应的表面处理工艺，普通液压润滑回路用镀锌碳钢件就能满足防锈和强度要求，在有腐蚀性介质的场景里则选用不锈钢材质，能保证长期使用不被腐蚀，不会因为材质锈蚀导致密封面失效或者结构断裂。

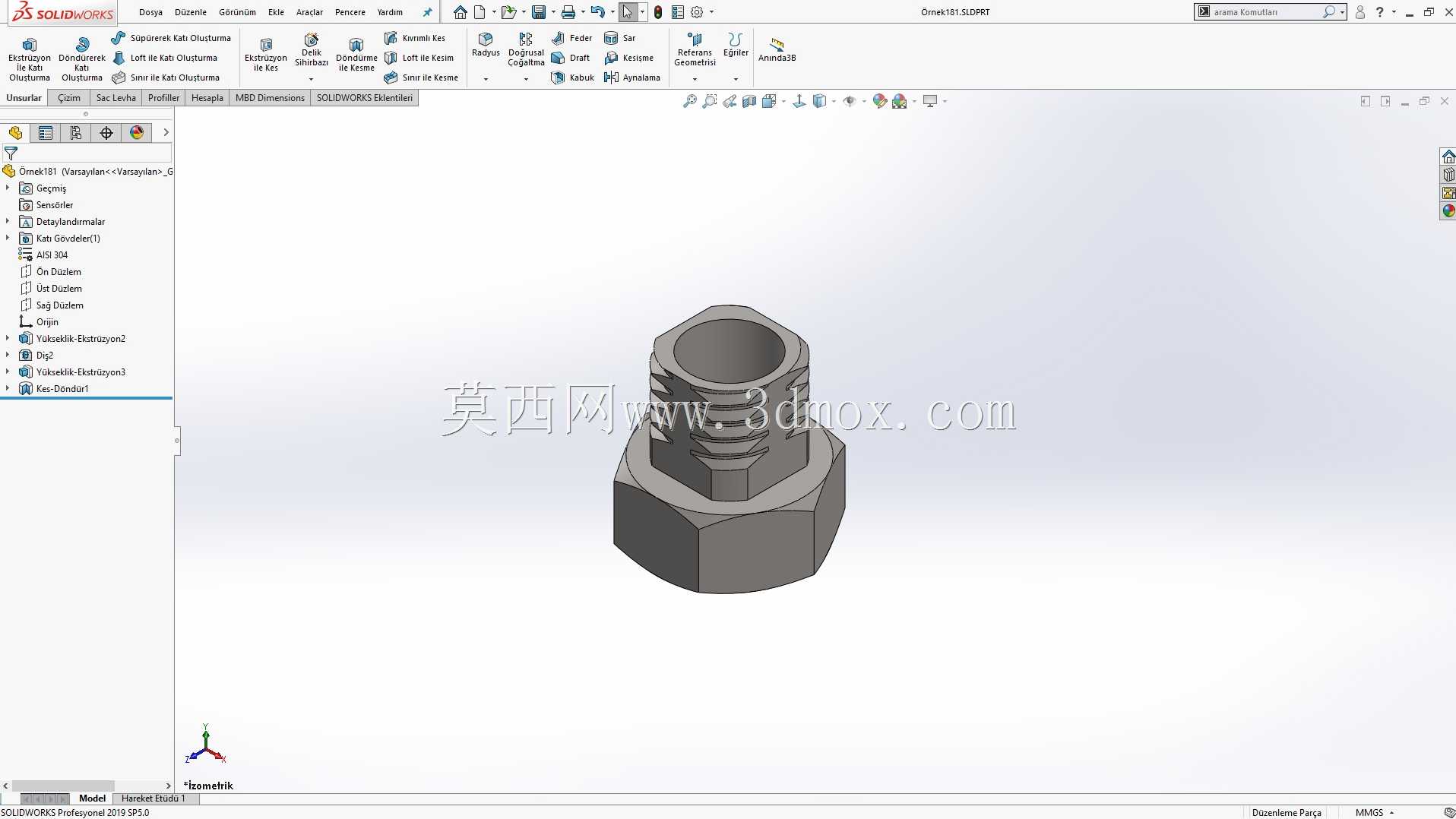

　　设计建模的时候，要重点关注六角段与螺纹段的过渡位置，这个位置是应力集中的高发区域，如果过渡圆角设计过小，接头在承受管路侧向力或者压力冲击的时候，很容易在过渡位置出现断裂，所以建模时要在两个结构的衔接处做合理的圆角过渡，分散应力集中点，提升接头的抗疲劳强度。同时密封面的平面度也要在建模时明确公差要求，密封面如果出现平面度超差，哪怕螺纹拧到额定扭矩，密封面之间也会存在细微间隙，承压时就会出现渗漏，这类问题在现场装配时很难排查，往往需要反复拆装才能发现，所以在设计阶段就要把密封面的形位公差要求明确下来，避免后续生产和装配出现不必要的问题。
