外螺纹连接波纹式缓冲接头结构设计

　　这款带外螺纹端的波纹状接头构件，主要面向流体输送管路、小型气动执行机构连接、低压液压支路的减振补偿场景设计，日常在车间压缩空气支路末端、小型计量泵进出口、实验室流体管路搭建中经常能见到这类结构的身影。不同于常规硬管接头的刚性连接属性，这类带波纹段的接头核心作用是吸收管路运行中产生的微幅振动，补偿安装过程中产生的小范围轴向、角度偏差，避免硬连接状态下管路应力集中导致的接口渗漏、螺纹崩裂问题。

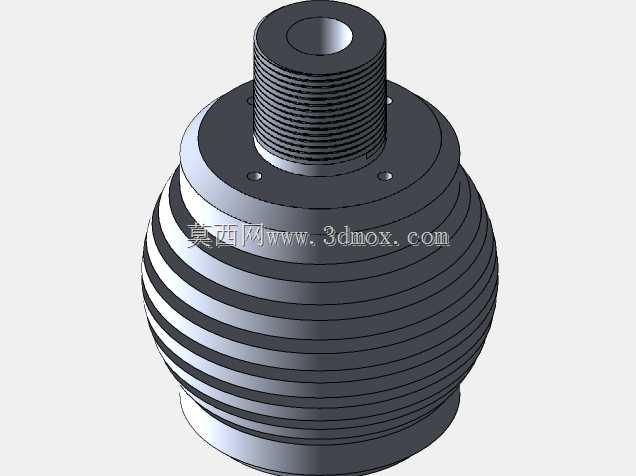

　　从结构设计逻辑来看，构件整体分为三个功能段：顶端的外螺纹连接段、中部的波纹缓冲段、底部的衔接段。顶端外螺纹采用标准公制细牙螺纹设计，螺纹收尾处预留了退刀槽结构，安装时可以配合密封垫片或者生料带实现端面+螺纹双重密封，适配常规内螺纹接口的阀件、泵体端口，螺纹段的长度经过匹配计算，既保证足够的啮合扣数满足连接强度要求，又不会因为螺纹过长导致安装顶死、密封失效的问题。中部的波纹段是整个构件的核心功能区，采用等距环形波纹结构，每一圈波纹的圆弧过渡都做了等壁厚处理，避免壁厚突变导致的应力集中，在受到轴向压力或者径向偏移力时，波纹段可以通过自身的弹性形变吸收位移量，同时环形波纹的结构也能在流体通过时起到一定的紊流消减作用，降低流体脉动带来的管路振动传导。底部的衔接段可以根据实际安装需求对接硬管、软管或者其他接头构件，衔接处的圆角过渡避免了流道突变造成的压损增大问题。

　　从安装边界尺寸来看，顶端外螺纹的公称直径适配常规小通径管路接口，整体构件的总长控制在紧凑范围内，不会在密集排布的管路群中占用过多安装空间，波纹段的最大外径比螺纹段大出的尺寸经过优化，既保证足够的形变补偿量，又不会因为外径过大导致相邻管路安装干涉。实际选型使用时需要注意，这类接头的补偿量是有限的，不能用来替代大位移量的波纹管补偿器，仅适用于安装偏差在1毫米以内、振动幅值较小的支路管路场景，安装时螺纹端的拧紧力矩需要控制在合理范围，避免力矩过大导致螺纹段变形传导到波纹段，影响缓冲减振的效果。

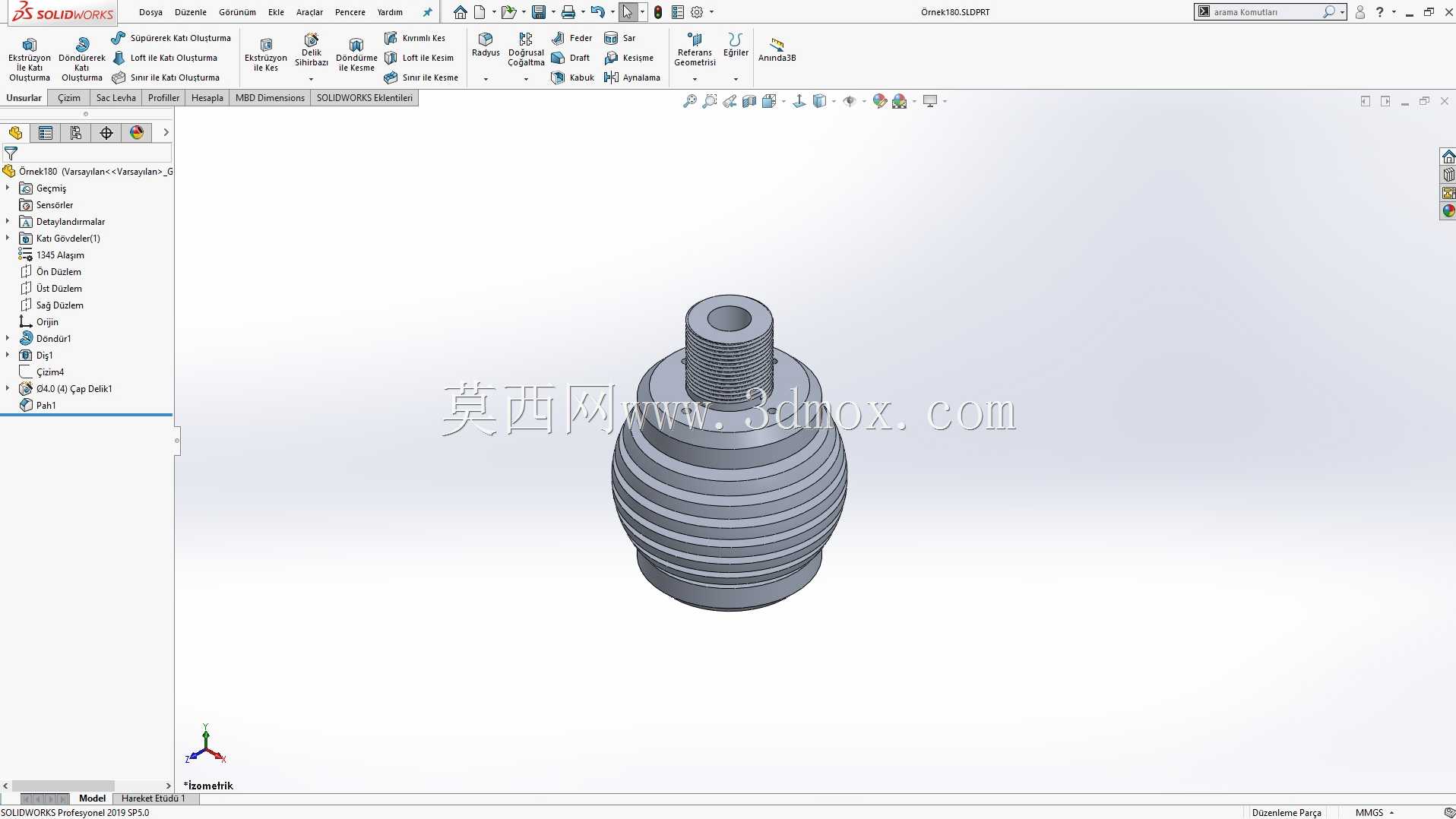

　　建模过程中，波纹段的建模是重点，需要先绘制单圈波纹的截面轮廓，通过螺旋线或者轴向阵列的方式生成整体波纹结构，同时要保证每一圈波纹的衔接处曲率连续，避免出现建模棱角导致后续工程图出图、3D打印或者机加工时出现应力集中点。螺纹段采用标准机械螺纹建模，收尾处的退刀槽尺寸符合常规机加工工艺要求，不需要特殊定制刀具就能完成加工，整个构件的所有壁厚都保持均匀，不管是采用金属棒料车削加工，还是采用工程塑料注塑成型，都能满足工艺可行性，不会出现壁厚不均导致的加工缩孔、冷却变形问题。

　　在实际管路系统搭建中，这类小尺寸缓冲接头往往安装在振动源和固定管路的衔接位置，比如小型电磁阀和固定硬管的连接端、微型气泵的进出口位置，能够有效阻断振动沿着管路传导到其他工位，降低整个管路系统的振动噪音，同时也能抵消设备运行过程中因为热胀冷缩产生的微幅长度变化，避免长期运行下接口松动渗漏。和常规的橡胶软管接头相比，这种金属一体结构的接头耐温范围更广，抗老化性能更强，不会出现橡胶材料长期使用后老化开裂、弹性失效的问题，在有一定温度要求、或者接触弱腐蚀性流体的场景下适用性更强。
