双立耳夹装式圆柱连接支座结构设计

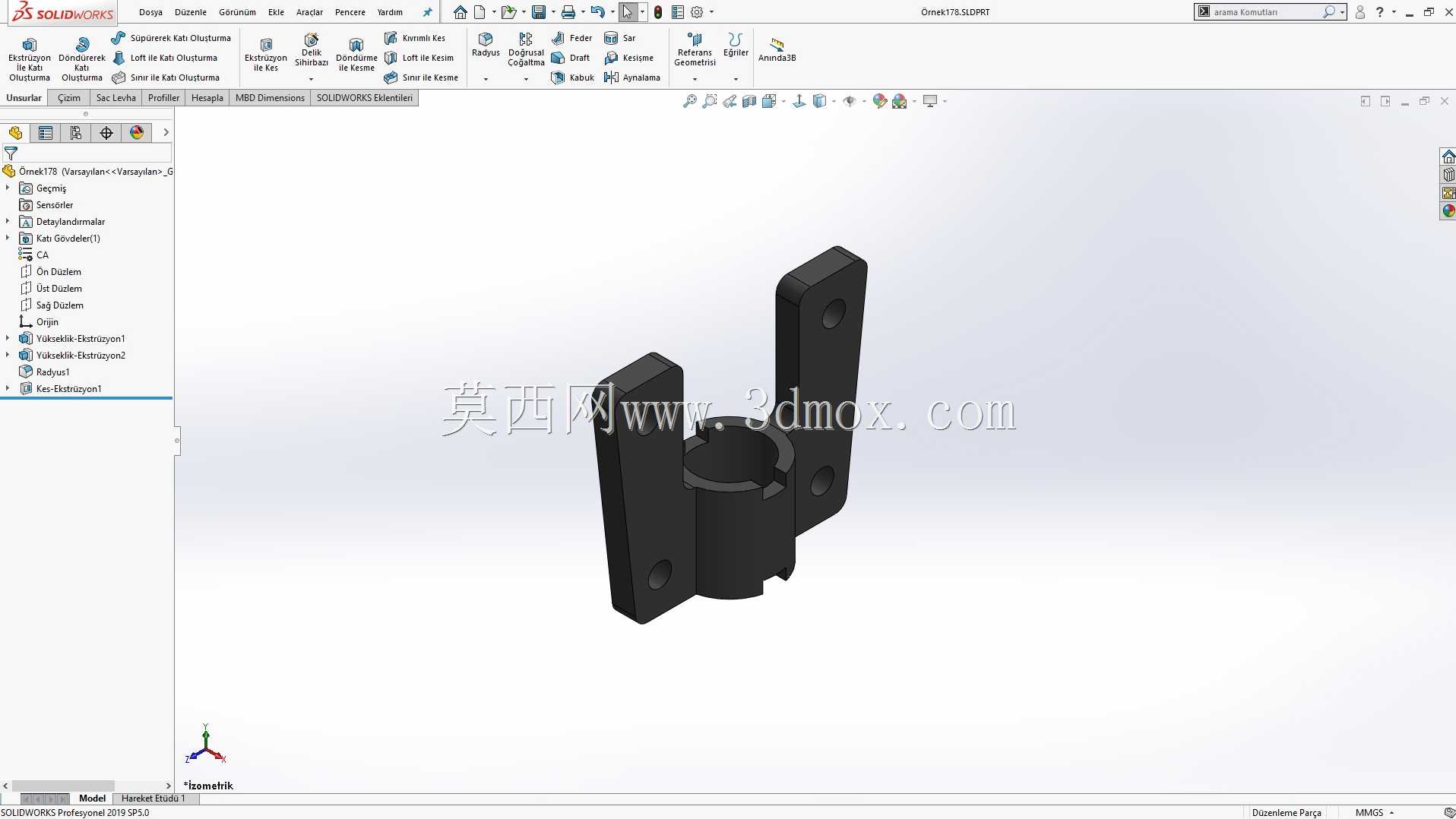

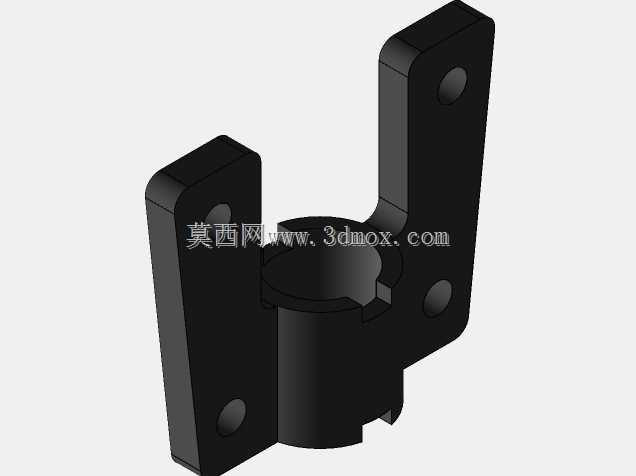

　　该构件属于机械传动与支撑系统中常用的夹装式铰接连接支座，主要应用在需要实现杆件周向固定、同时提供双侧铰接点位的设备装配场景中，常见于轻工自动化生产线的连杆机构、小型输送设备的侧装支撑位、非标工装的可调连接节点，也可用于农业机具、户外健身器材的杆件对接位置，替代传统焊接式支座实现无焊接装配，降低现场安装的动火作业要求，同时方便后期维护拆卸更换。从结构功能来看，构件下部为开缝圆柱夹装主体，沿轴向开设贯通夹紧槽，使用时可将支座套在对应直径的圆轴或圆管杆件外侧，通过夹紧槽位置的紧固件收缝，就能让圆柱内壁抱紧被连接杆件，实现支座在杆件轴向任意位置的固定，无需在杆件上额外加工定位台阶或键槽，适配现场安装时的位置调整需求，

　　尤其适合杆件长度方向需要灵活设定支撑点位的装配场景。上部对称设置的两个平行立耳是核心的铰接承载部位，每个立耳上加工有同轴的安装通孔，两个耳板的间距经过精准控制，刚好可以容纳对应厚度的连杆接头插入，穿装铰接销轴后即可实现连杆与支座的铰接传动，耳板的厚度与孔径匹配常规的销轴剪切强度要求，能够承受常规连杆传动过程中的径向载荷与小幅摆动冲击，避免耳板出现侧向变形或销轴孔过快磨损。设计过程中优先考虑了装配工艺性，夹装圆柱的内壁预留了合理的公差范围，既保证套装杆件时的顺畅度，又能在夹紧后提供足够的静摩擦力防止支座沿杆件轴向滑移；夹紧槽的宽度设置兼顾了夹紧行程与结构强度，槽宽过小会导致夹紧行程不足无法适配杆件外径的小幅公差波动，

　　槽宽过大则会削弱圆柱主体的结构强度，在受载时容易从开槽位置出现应力开裂。两个立耳与下部圆柱主体采用一体化结构设计，衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在承受铰接点的交变载荷时，过渡位置不会因应力集中产生疲劳裂纹，提升构件的整体使用寿命。从安装边界来看，夹装圆柱的外径与适配的杆件直径匹配，安装时需要在杆件周边预留足够的操作空间，用于穿装夹紧槽的锁紧紧固件；上部双耳的外侧间距决定了铰接部位的总宽度，安装时需要确认相邻构件不会与耳板外侧产生运动干涉，耳板上的铰接孔中心到圆柱夹紧轴线的垂直距离，是连杆机构运动计算的关键尺寸，建模时已经保证该尺寸的精度，避免装配后出现连杆运动行程偏差。构件的整体外形没有多余的冗余结构，

　　所有棱角位置都做了小倒角处理，既避免安装过程中锐边划伤操作人员，也能消除加工过程中产生的毛刺应力。实际使用中，这种夹装式双耳支座相比传统的焊接支座，不需要在安装现场进行焊接作业，对安装人员的技能要求更低，同时可以根据实际装配需求灵活调整在杆件上的固定位置，后期如果需要调整机构运动行程，只需要松开夹紧紧固件即可移动支座位置，不用切割重新焊接，大幅降低设备改造与维护的成本。在受力特性上，下部圆柱夹紧后与杆件形成的抱紧力可以传递一定的扭矩，当铰接点承受垂直于耳板平面的侧向力时，圆柱与杆件的接触面积足够大，不会出现支座绕杆件转动的情况；两个平行耳板的对称结构让铰接销轴的受力更加均匀，相比单耳结构可以承受更大的径向载荷，同时减少销轴的弯曲变形量，延长铰接副的磨损周期。建模过程中对各个配合面的公差做了合理设定，夹装圆柱的内孔采用基轴制公差适配常用的冷拔圆管与圆轴尺寸，耳板上的铰接孔采用基孔制公差适配标准圆柱销轴，不需要额外定制非标销轴即可完成装配，降低配件采购成本。
